Transmisión Automática — 4R70W

307-01A-257

307-01A-257

Transmisión  (Continuación)

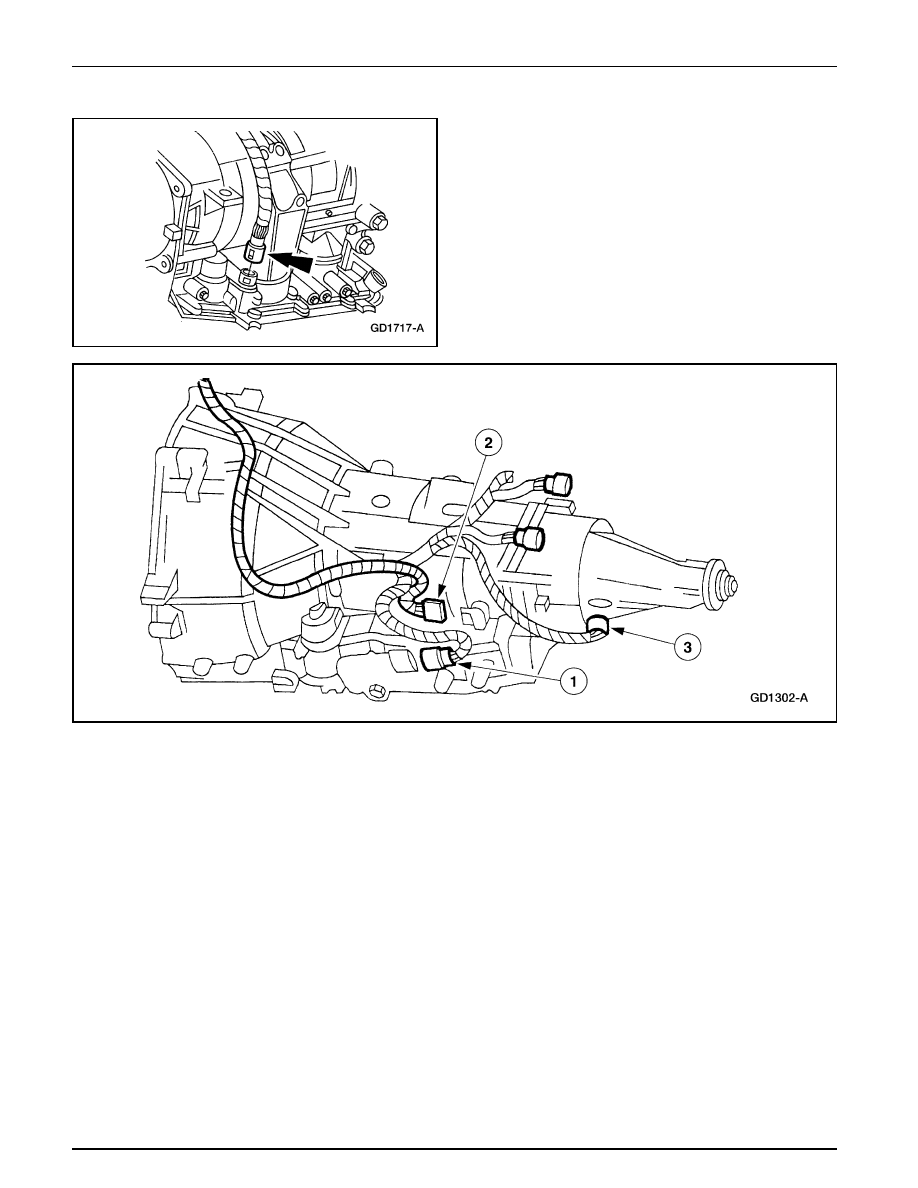

13. Enchufe el conector del conjunto del cuerpo de solenoide.

14. Enchufe los conectores eléctricos.

1

Conecte el sensor digital de rango de la transmisión (TR).

2

Conecte el sensor de velocidad del eje de salida (OSS).

3

Conecte el sensor de velocidad del vehículo (VSS).

Transmisión Automática — 4R70W

307-01A-258

307-01A-258

Transmisión  (Continuación)

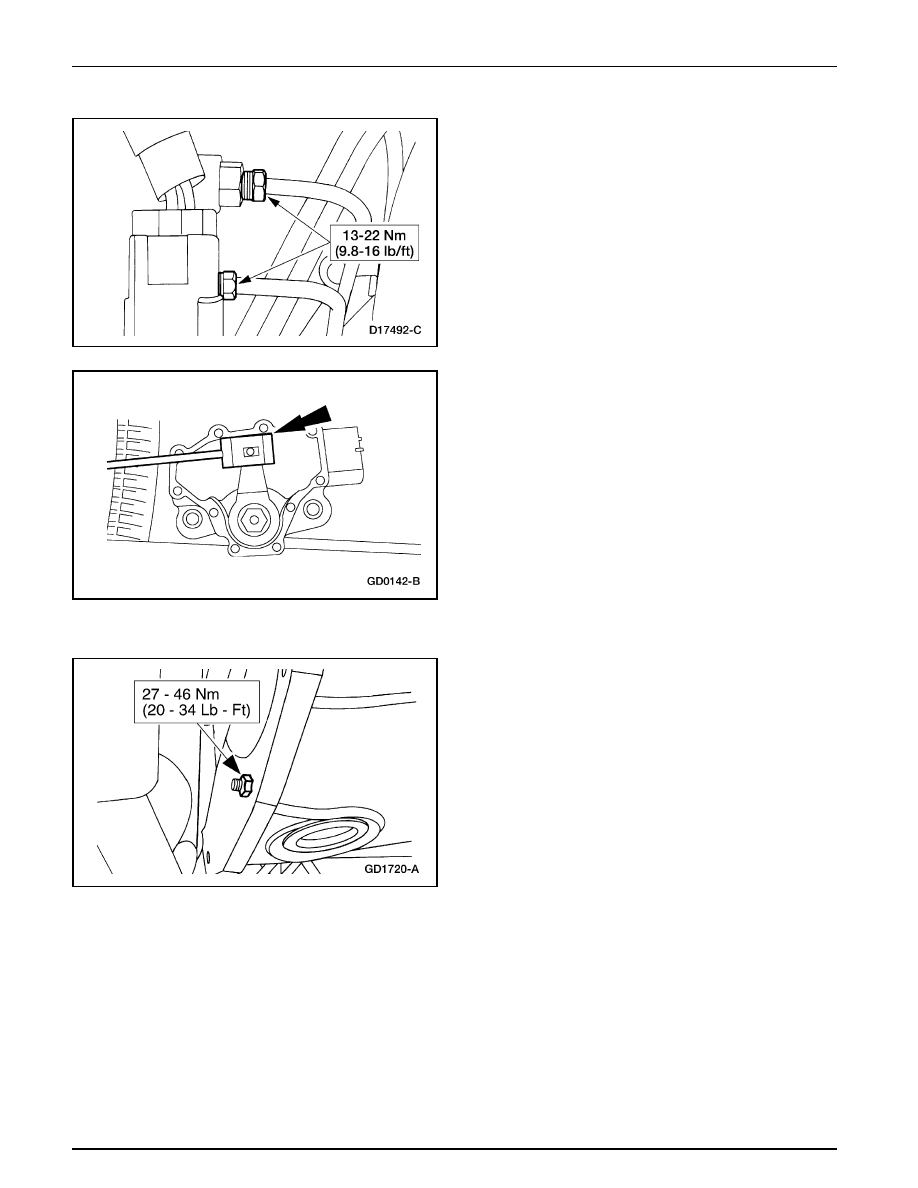

15. Conecte las tuberías de enfriamiento de la transmisión.

16. Conecte la articulación de cambios de la transmisión.

17. Instale el motor de arranque; refiérase a la Sección 303-06.

18. Instale las cuatro tuercas.

Transmisión Automática — 4R70W

307-01A-259

307-01A-259

Transmisión  (Continuación)

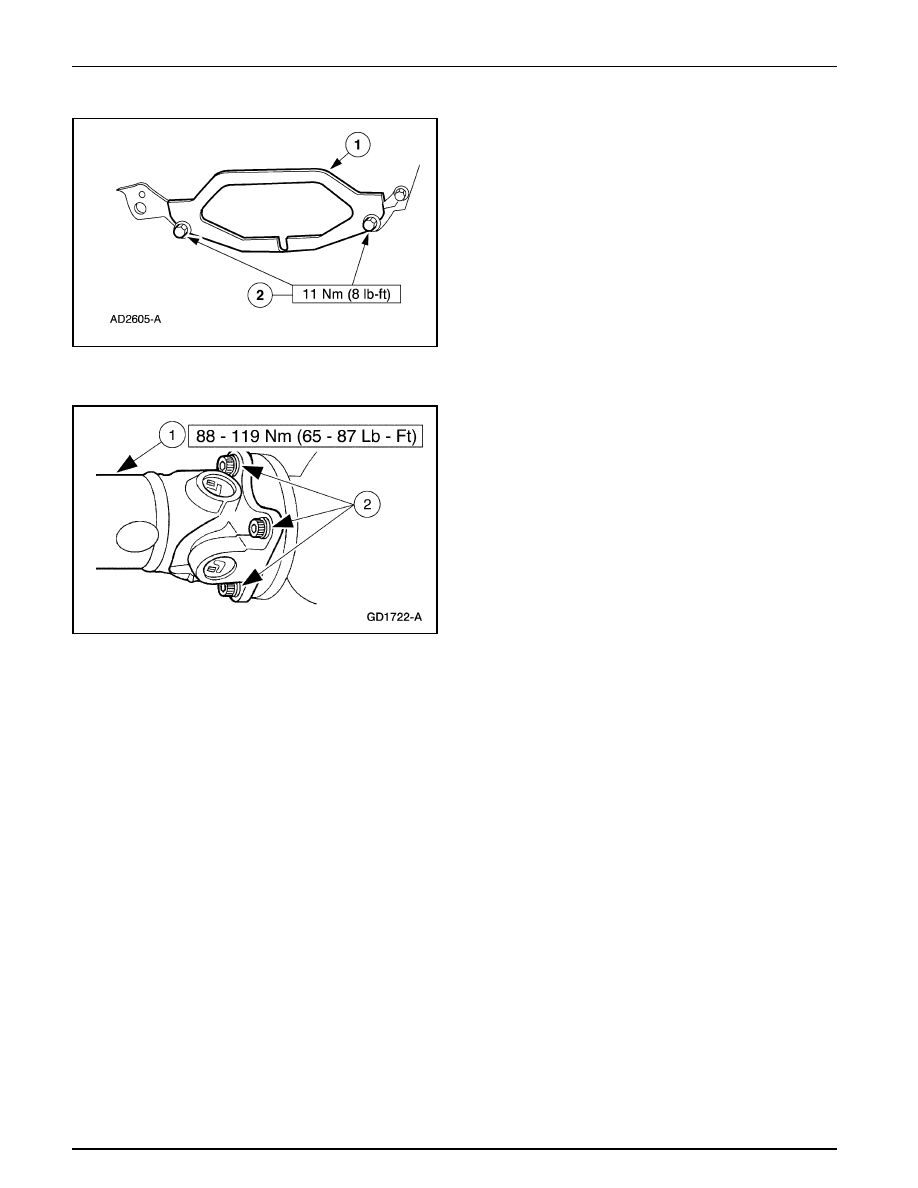

19. Instale la tapa de inspección de la transmisión.

1

Sitúe la tapa.

2

Instale los pernos.

20. En los vehículos 4WD, para instalar la caja de transferencia,

refiérase a la Sección 308-07B.

21. Nota: Para mantener el equilibrio inicial del cardán, alinee

las marcas hechas durante la remoción.

Instale el cardán trasero.

1

Sitúe el cardán.

2

Instale los cuatro pernos.

22. Baje el vehículo.

23. Conecte el cable de tierra de la batería.

24. Llene la transmisión con fluido y verifique si la operación

del sistema es normal.

•

Utilice Fluido para Transmisión Automática MERCON
® V XT-5-QM o un equivalente con la especificación
MERCON® V.

Transmisión Automática — 4R70W

307-01A-260

307-01A-260

1.

Conduzca el contraflujo con un Limpiador de Convertidor
de Torque/Enfriador de aceite. Pruebe su equipo para
asegurarse se que hay un flujo vigoroso de fluido antes de
proceder. Reemplace el filtro del sistema si el flujo es débil
o contaminado.

2.

Para ayudar en la fijación del limpiador en las tuberías del
enfriador de acero de la transmisión, conecte dos
mangueras adicionales al extremo de la líneas de
enfriamiento de la transmisión como se describe abajo.

•

Conecte la tubería de presión del tanque limpiador a la
tubería de retorno del enfriador (la tubería más  larga).

•

Conecte un manguera de retorno a la línea de presión
del enfriador (la tubería más  corta). Coloque el extremo
de descarga de esta manguera en el depósito del
solvente.

3.

Encienda la bomba de solvente y deje que éste circule por
más de 5 minutos (poniendo el interruptor en on y off para
ayudar a desalojar los contaminantes en el sistema
enfriador).

4.

Apague la bomba del solvente y desconecte y desconecte
la manguera de presión de la línea de retorno del enfriador
de la transmisión.

5.

Utilice aire comprimido para soplar los enfriadores y las
líneas (aplique aire en la línea de retorno de la transmisión)
hasta que todo el solvente sea eliminado.

6.

Remueva la manguera de retorno de la línea de acero del
enfriador.

Herramienta(s) Especial(es)

Limpiador del Convertidor
de Torque/Enfriador de Aceite
307-F011 (014-00028)
o un equivalente

PROCEDIMIENTOS GENERALES

Enfriador del Fluido de la Transmisión – Contraflujo y Limpieza
