Transmisión Automática — 4R70W

307-01A-249

307-01A-249

Verificación de Interferencia Entre el Estator y la Turbina  (Continuación)

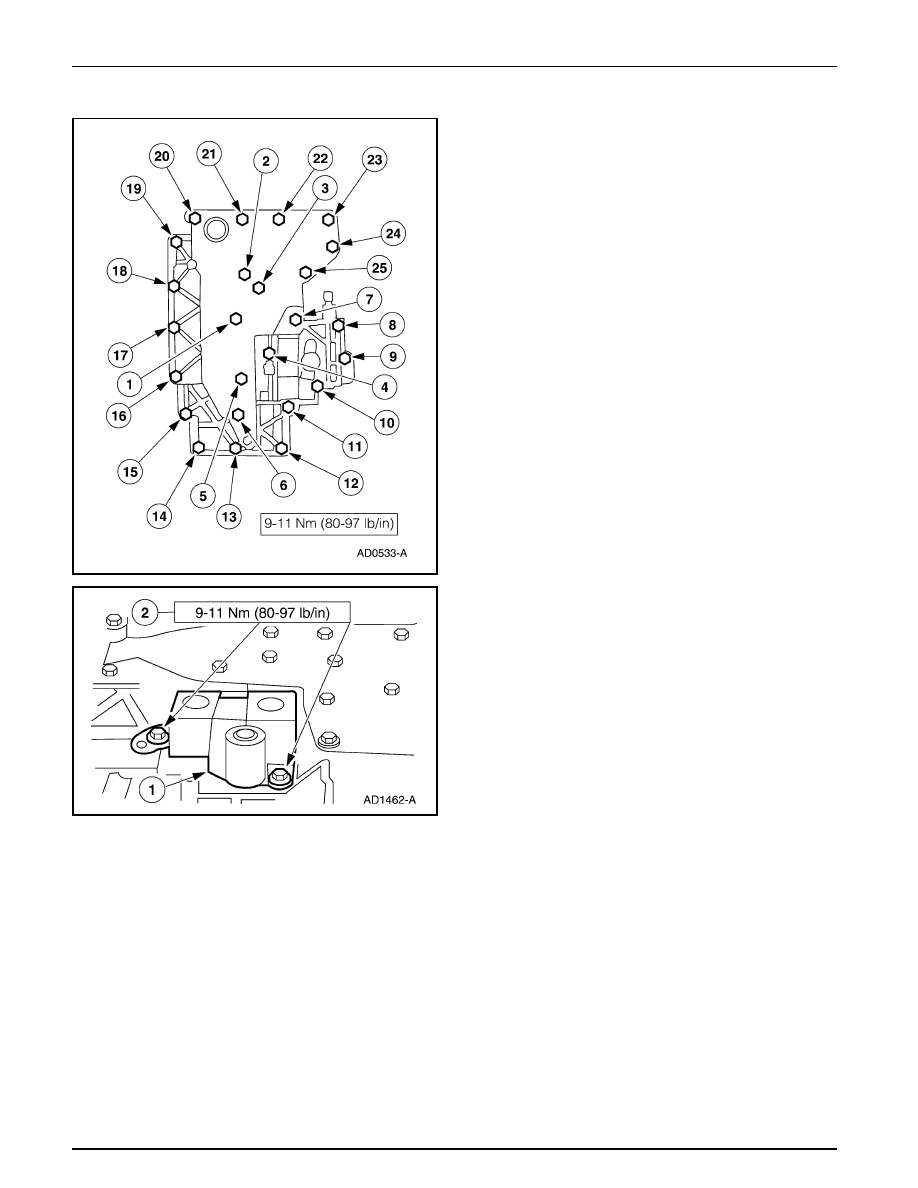

56. Apriete los pernos del cuerpo de válvulas en la secuencia

indicada.

57. instale los solenoides de cambios y del embrague del

convertidor de torque (TCC).

1

Instale los solenoides de cambios y del convertidor
de torque (TCC).

2

Instale los pernos.

Transmisión Automática — 4R70W

307-01A-250

307-01A-250

Verificación de Interferencia Entre el Estator y la Turbina  (Continuación)

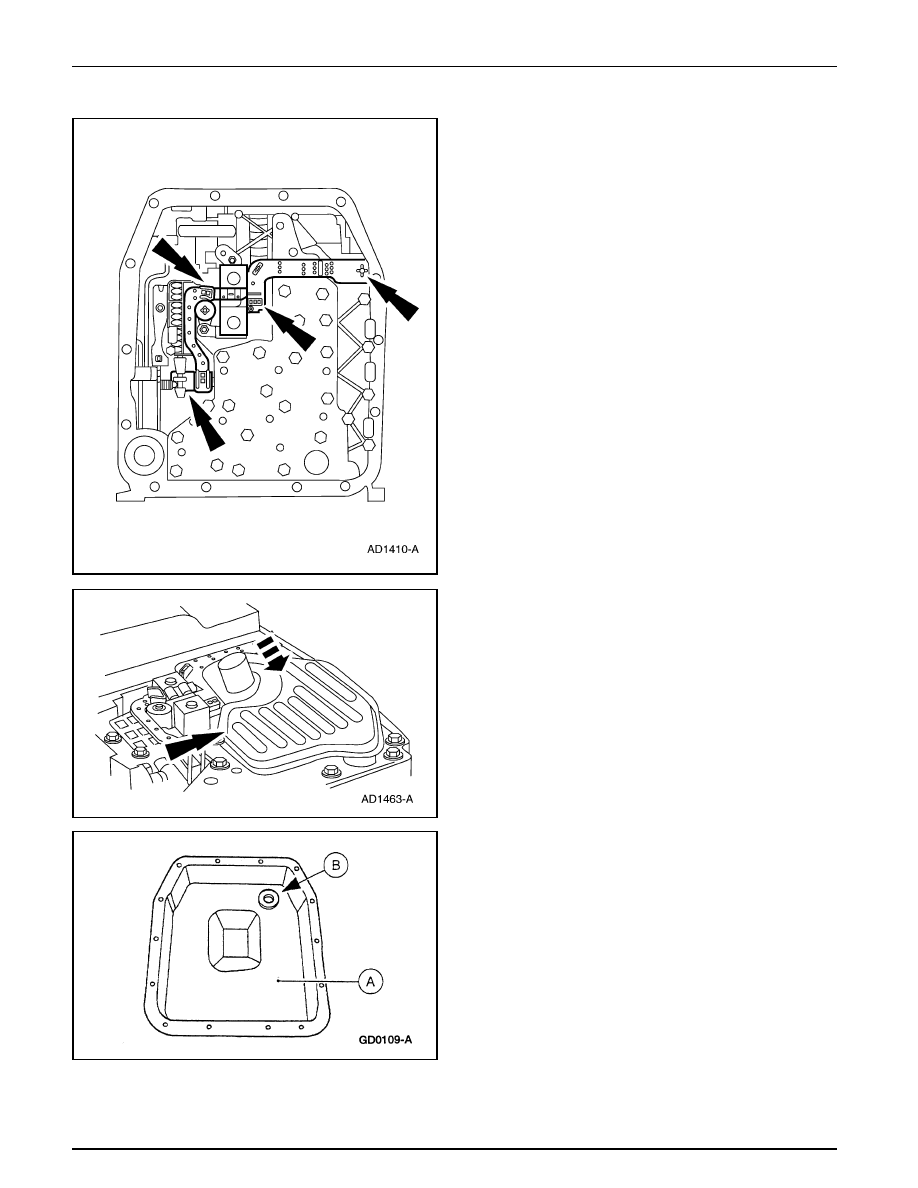

58. Conecte el marco moldeado en los solenoides.

•

Conecte el interconector de mamparo.

•

Conecte el solenoide control electrónico de presión
(EPC).

•

Conecte el embrague del convertidor de torque (TCC).

•

Conecte los solenoides de cambios SSA y SSB.

59. Instale el conjunto de filtro de fluido y sello.

60. Sitúe el magneto (B) en el cárter (A).

Transmisión Automática — 4R70W

307-01A-251

307-01A-251

Verificación de Interferencia Entre el Estator y la Turbina  (Continuación)

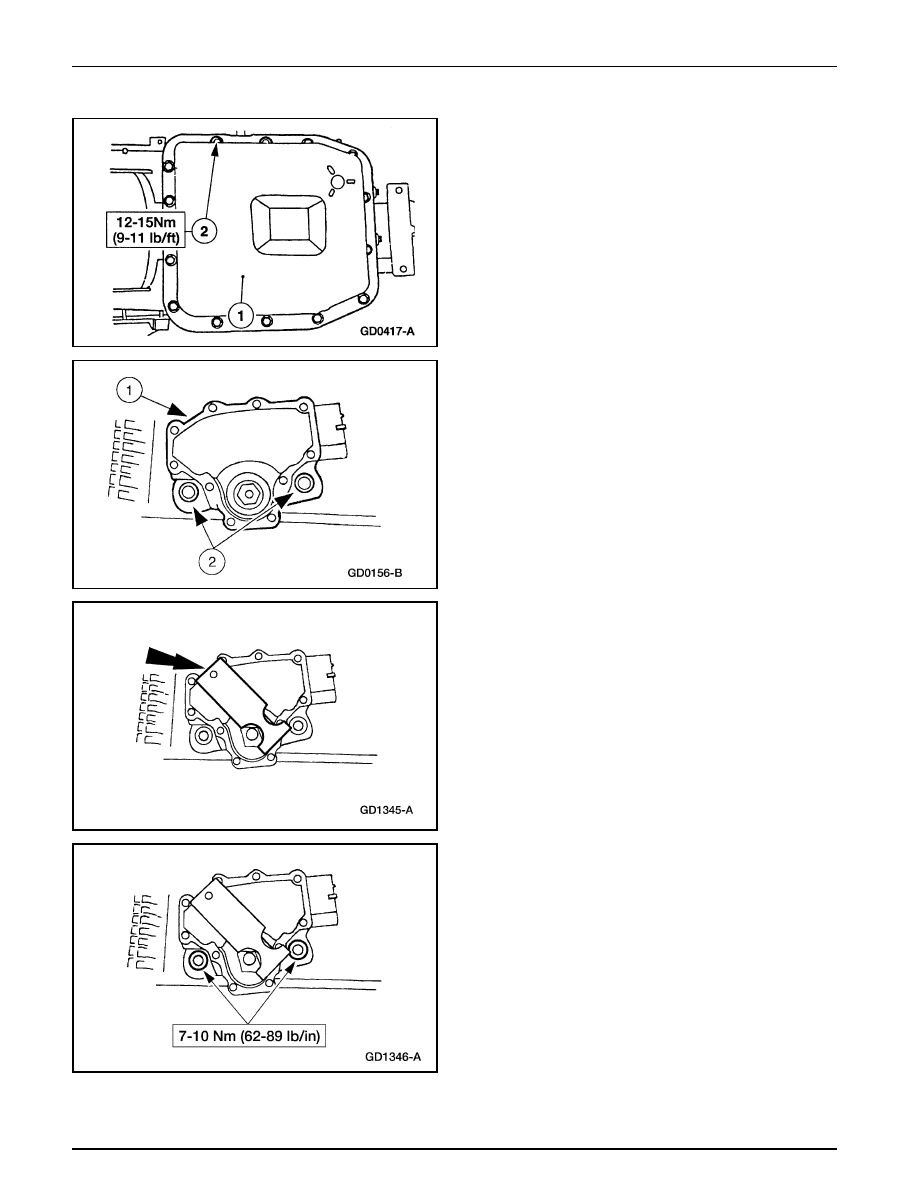

61. Nota:  La empacadura del cárter puede ser reinstalada,

límpiela y revise si está dañada; si no lo está, reinstálela.

Instale el cárter.

1

Instale el cárter de la transmisión.

2

Instale los 14 pernos del cárter.

62. Instale el sensor digital TR.

1

Instale el sensor digital TR.

2

Coloque los pernos sin apretar.

63. Nota:  La palanca de cambios manual debe estar en la

posición de neutro.

Utilice la Herramienta de Alineación del Sensor Digital de
Rango de la Transmisión TR para alinea el sensor en las
ranuras. La herramienta está diseñada para encajar
exactamente.

64. Apriete los pernos.

Transmisión Automática — 4R70W

307-01A-252

307-01A-252

Verificación de Interferencia Entre el Estator y la Turbina  (Continuación)

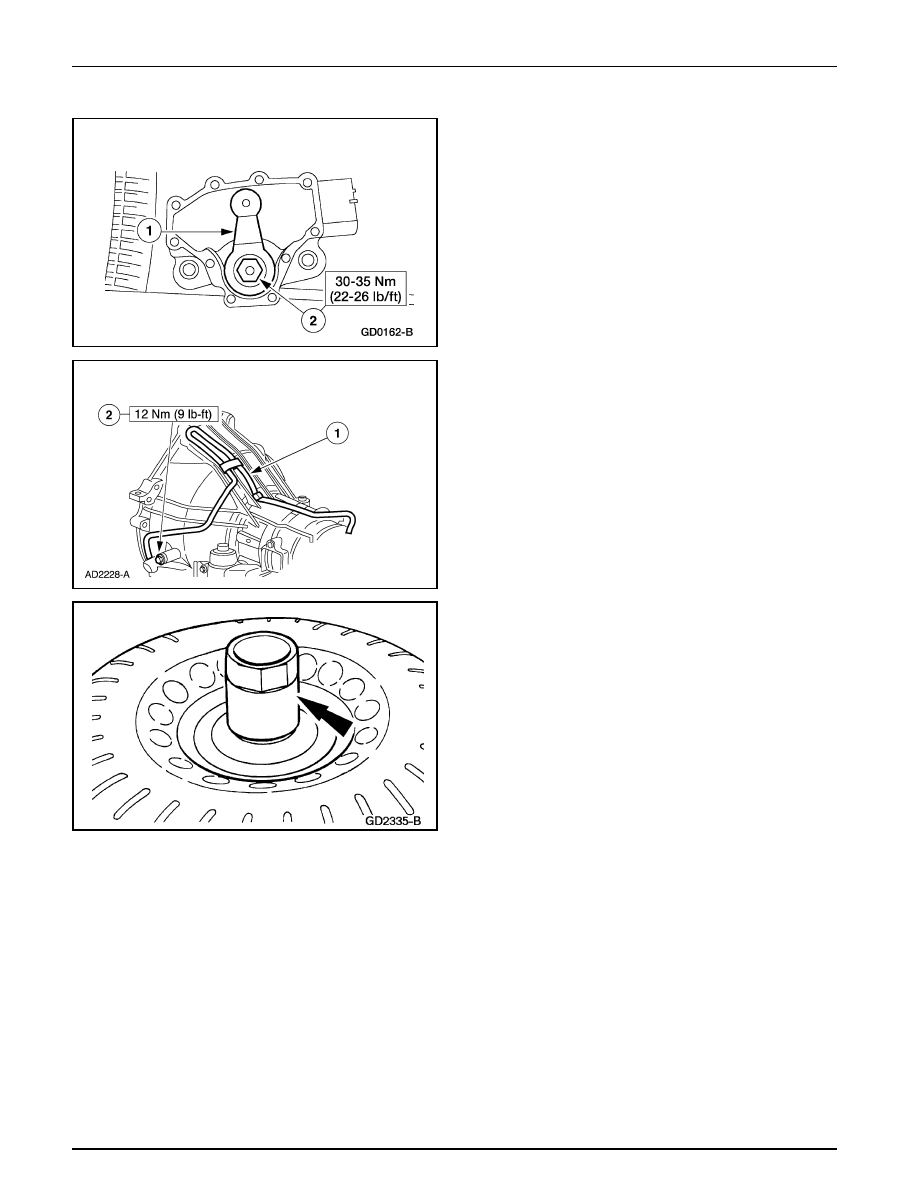

65. Instale la palanca de control manual.

1

Sitúe la palanca de control manual.

2

Instale la tuerca.

66. Instale el conducto de ventilación de la transmisión.

1

Sitúe el conducto de ventilación.

2

Instale el tornillo.

67. Lubrique ligeramente el cubo del convertidor con fluido

para transmisión automática MERCON ® V XT-5-QM con
la especificación MERCON ® V.
