Transmisión Automática — 4R70W

307-01A-245

307-01A-245

Verificación de Interferencia Entre el Estator y la Turbina  (Continuación)

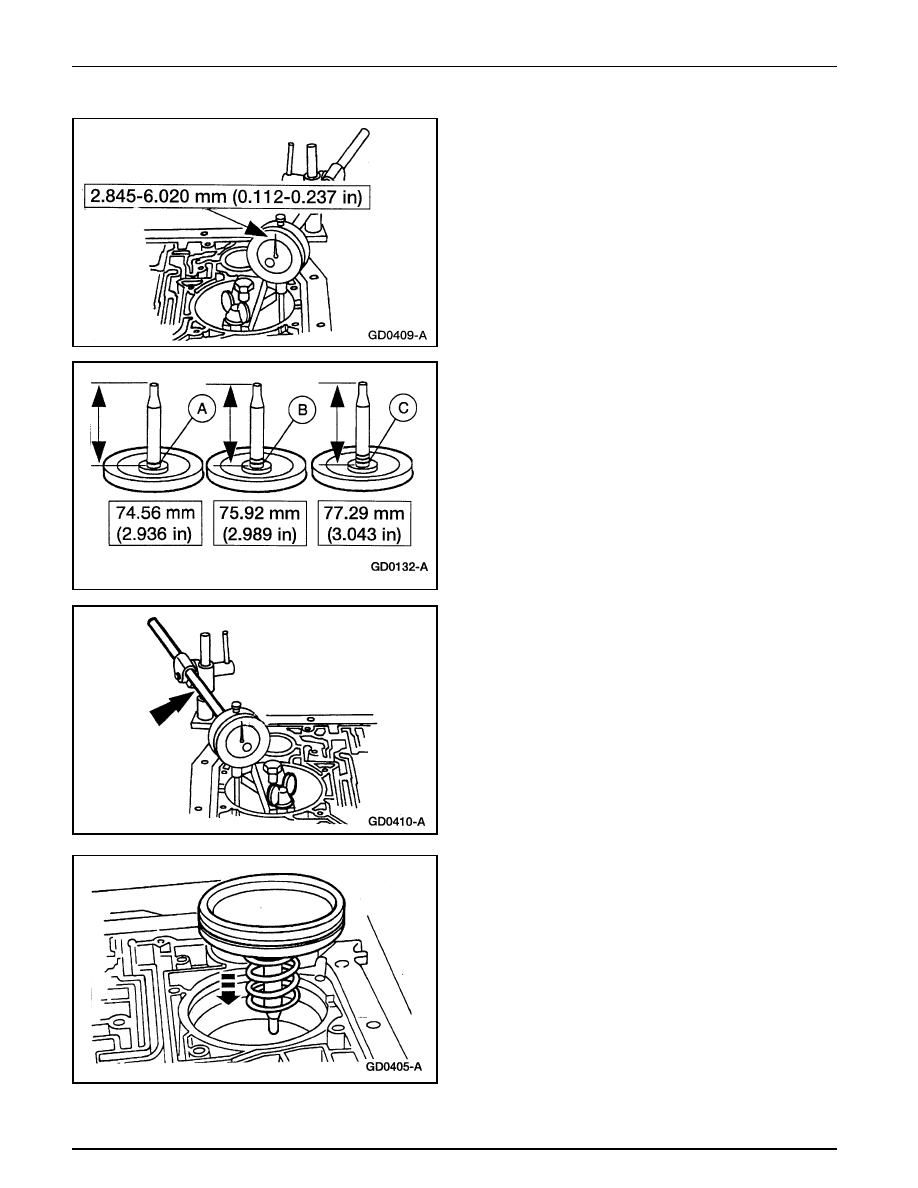

43. Verifique si la cantidad de movimiento del pistón en el

indicador de dial está dentro de las especificaciones.

44. Si la carrera del pistón no está dentro de las

especificaciones, seleccione una ranura (A), dos ranuras
(B) o tres ranuras (c) para ajustar la carrera del pistón dentro
de las especificaciones.

45. Remueva el indicador de dial y la herramienta de selección

del servo.

46. Instale la apropiada varilla del servo, el conjunto de pistón

y la tapa y sello del pistón del servo de retroceso.

Transmisión Automática — 4R70W

307-01A-246

307-01A-246

Verificación de Interferencia Entre el Estator y la Turbina  (Continuación)

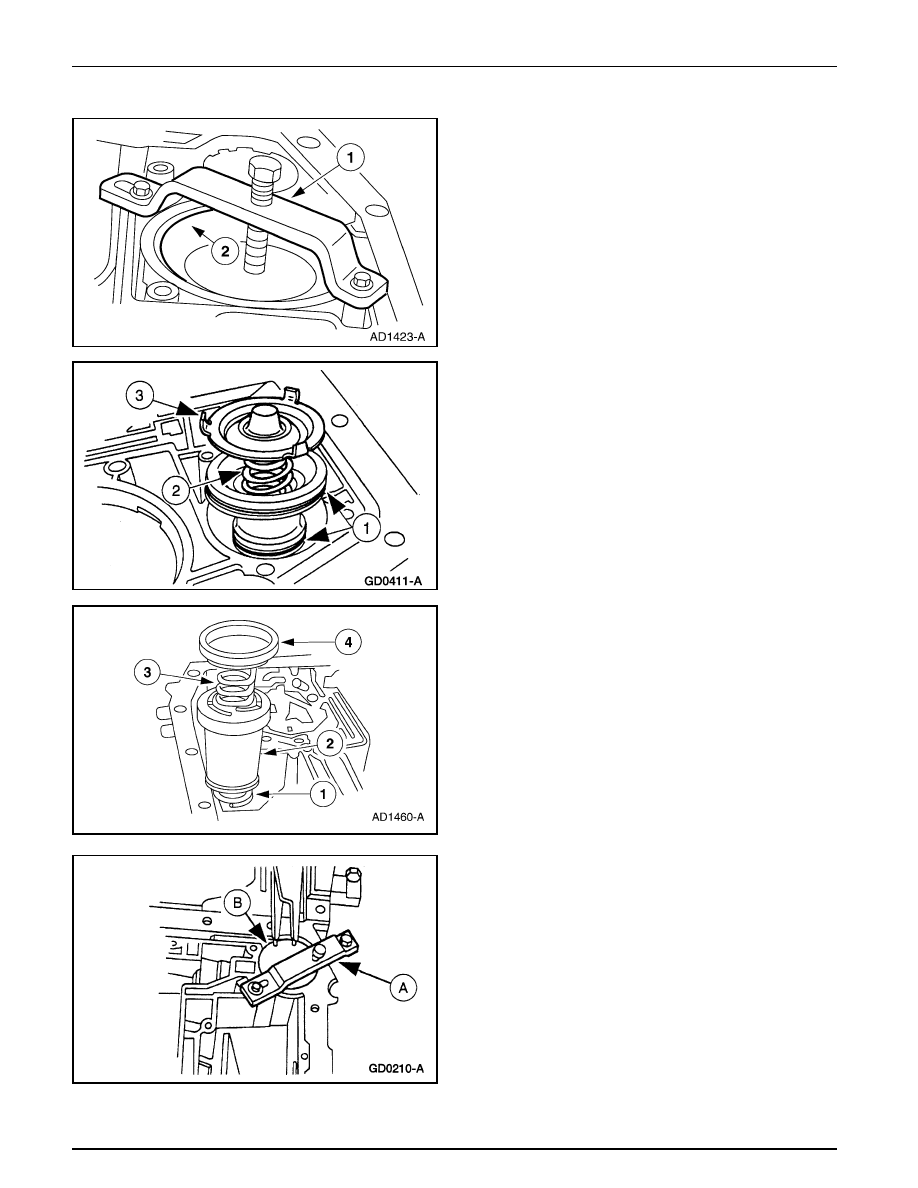

47. Utilice el Removedor/Reemplazante del Pistón del Servo

para instalar el anillo de retención del servo de retroceso.

1

Comprima el servo de la banda de retroceso.

2

Instale el anillo de retención del servo de la banda de
retroceso.

48. Instale el conjunto del acumulador 2-3.

1

Instale el pistón del acumulador.

2

Instale el resorte del pistón del acumulador.

3

Instale el retén  del resorte del acumulador.

49. Instale el conjunto del pistón del acumulador 1-2.

1

Instale el resorte superior del acumulador 1-2.

2

Instale el acumulador 1-2.

3

Instale el resorte inferior del acumulador 1-2.

4

instale la tapa y el sello del acumulador 1-2.

50. Utilice el Removedor/Reemplazante del Pistón del Servo (A)

para instalar el anillo de retención del acumulador 1-2 (B).

Transmisión Automática — 4R70W

307-01A-247

307-01A-247

Verificación de Interferencia Entre el Estator y la Turbina  (Continuación)

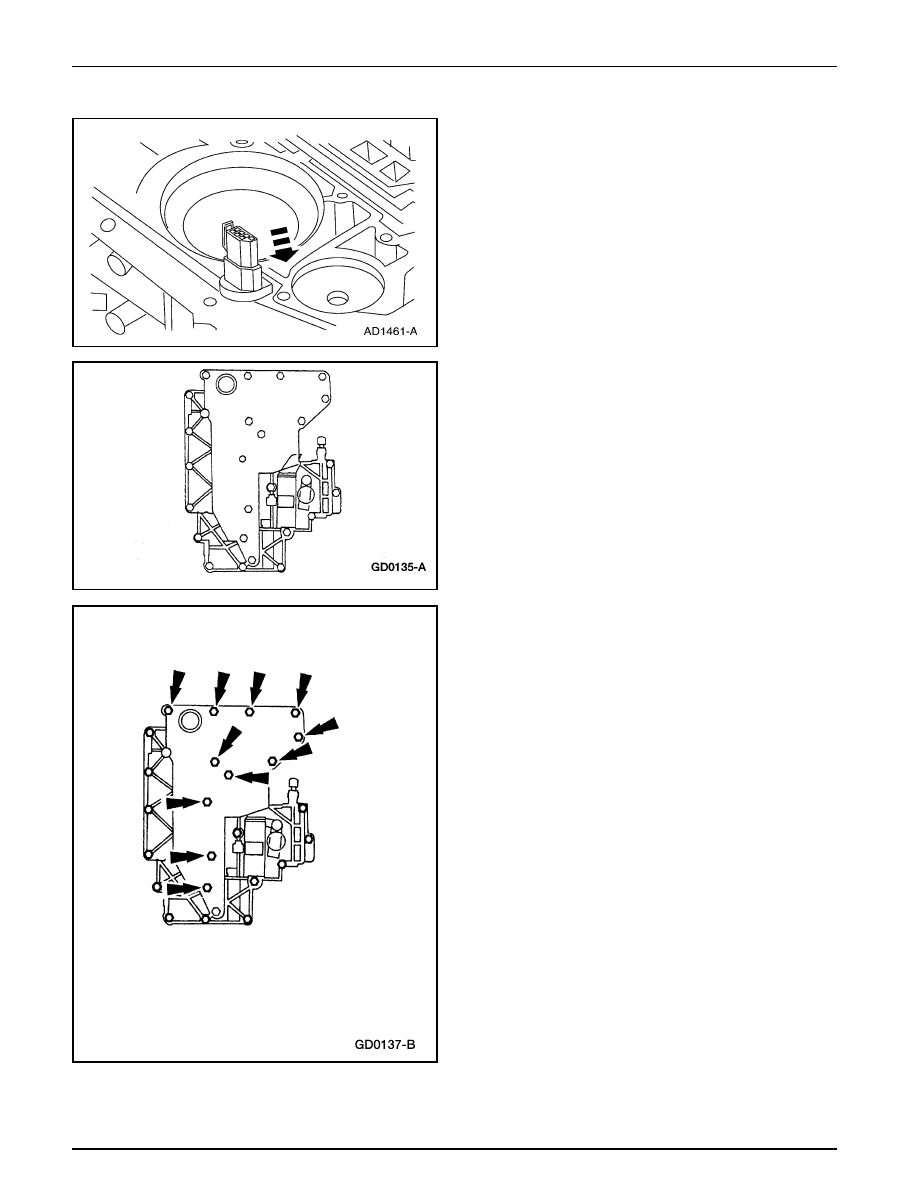

51. Nota: La lengüeta en el conector eléctrico es asegurada

por el cuerpo de la válvula de control principal.

52. Nota: Los pernos de alineación son pernos de montaje del

cuerpo de válvulas y están en el cuerpo de válvulas.

Alinee los pernos de alineación y sitúe el cuerpo de válvulas
de control principal.

53. Nota: Los pernos del cuerpo de válvulas de control principal

se apretarán en pasos posteriores.

Instale sin apretar los 11 pernos largos del cuerpo de
válvulas de control principal.

Transmisión Automática — 4R70W

307-01A-248

307-01A-248

Verificación de Interferencia Entre el Estator y la Turbina  (Continuación)

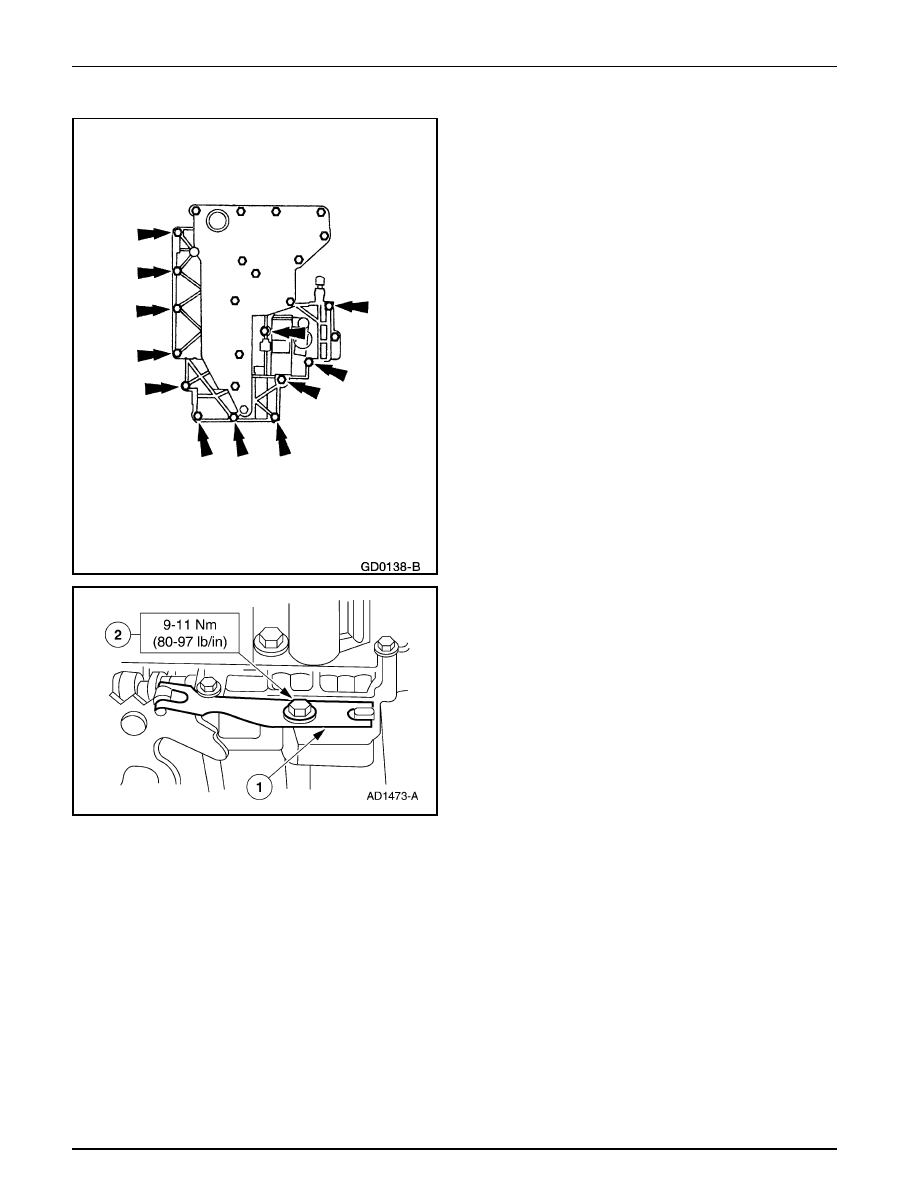

54. Los pernos del cuerpo de válvulas serán apretados en

pasos posteriores.

Instale sin apretar los 12 pernos cortos en el cuerpo de
válvulas.

55. Instale el resorte de la palanca de fijación de la válvula de

control manual.

1

Sitúe el resorte de la palanca de fijación de la válvula
de control manual.

2

Instale el tornillo.
