Transmisión Automática — 4R70W

307-01A-237

307-01A-237

Verificación de Interferencia Entre el Estator y la Turbina  (Continuación)

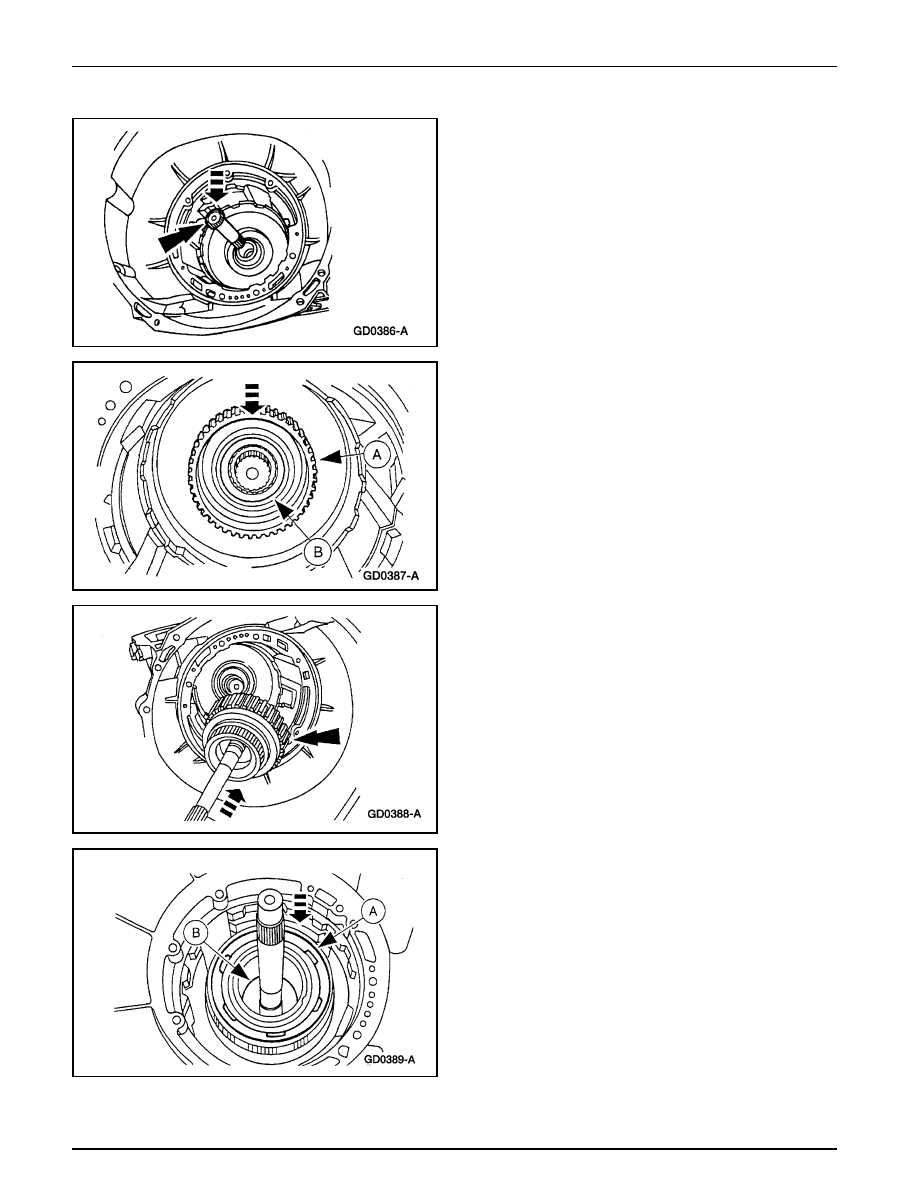

12. Instale el eje corto intermedio.

13. Instale el cubo del embrague de avance (A) y el cojinete

delantero No. 3 del cubo del embrague de avance (B).

14. Instale el conjunto del embrague de avance.

15. Nota:  Asegúrese de que los lóbulos del cilindro del

embrague de retroceso estén bien asentados en las
muescas del engranaje central de retroceso.

Instale el conjunto del cilindro del embrague de retroceso
(A) y el cojinete No. 2 del embrague de avance (B).

Transmisión Automática — 4R70W

307-01A-238

307-01A-238

Verificación de Interferencia Entre el Estator y la Turbina  (Continuación)

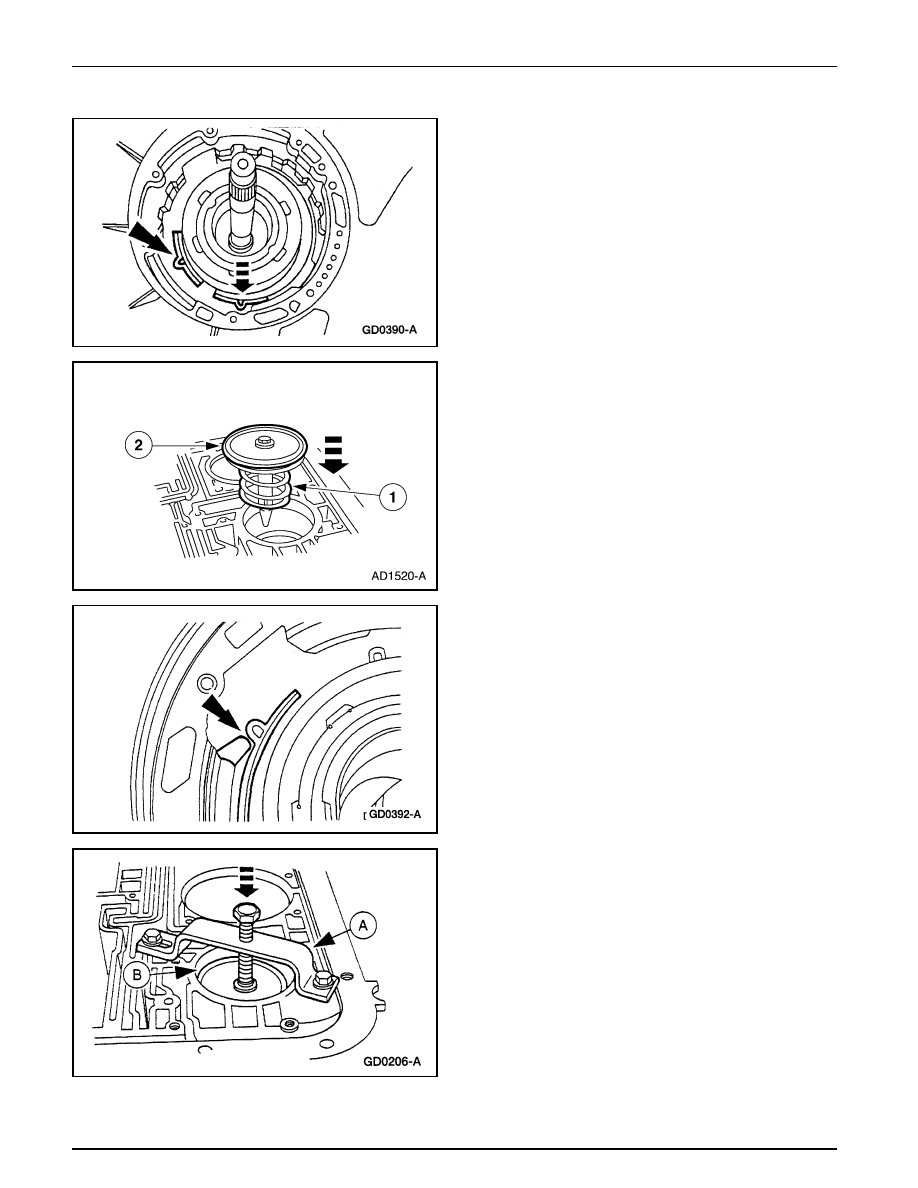

16. Instale la banda de rodamiento.

•

Sitúe el bolsillo de la banda de sobremarcha en el
pasador de anclaje.

17. Instale el resorte del servo de sobremarcha.

1

instale el resorte de recuperación del pistón del servo
de sobremarcha.

2

instale el pistón del servo de sobremarcha.

18. Verifique si el extremo del conjunto del pistón se acopla en

el bolsillo de la banda de sobremarcha.

19. Utilice el Removedor/Reemplazante del Pistón del Servo (A)

para comprimir el conjunto del servo de sobremarcha e
instalar el anillo de retención del servo de sobremarcha (B).

Transmisión Automática — 4R70W

307-01A-239

307-01A-239

Verificación de Interferencia Entre el Estator y la Turbina  (Continuación)

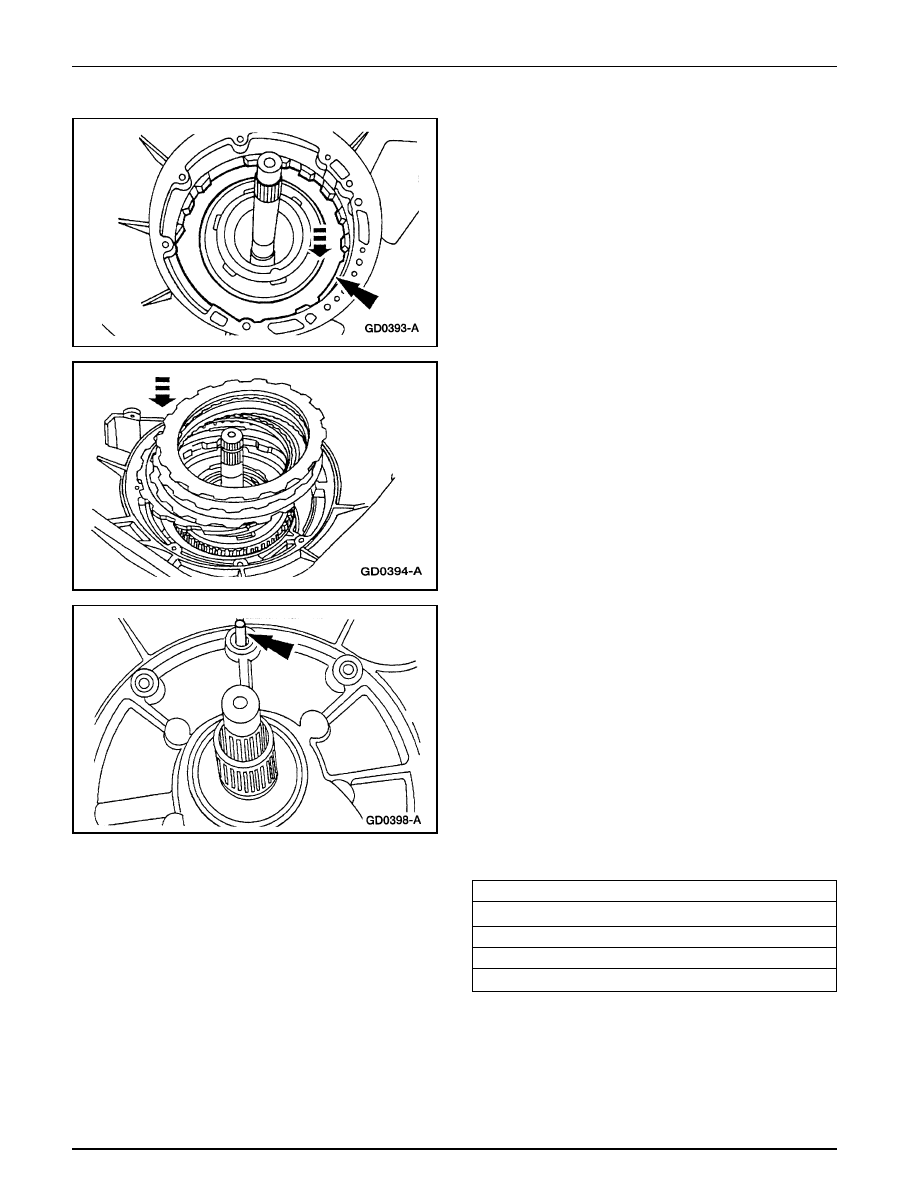

20. Instale el plato de presión del embrague intermedio.

21. Instale el paquete de embrague intermedio y la placa

selectiva de acero.

22. Verifique la claridad del embrague intermedio.

1

Sitúe la Barra de Calibración en la superficie de montaje
de la caja de la bomba.

2

Manteniendo una presión hacia abajo, utilice un
micrómetro de profundidad para medir y verificar si la
claridad del embrague intermedio está dentro de las
especificaciones.
n Si el embrague intermedio no está dentro de las

especificaciones, instale la correcta placa
selectiva.

Placas Selectivas de Acero

Especificación

1.80 – 1.7 mm (0.071 – 0.067 pulgadas)

2.05 – 1.95 mm (0.081 – 0.077 pulgadas)

2.31 – 2.20 mm (0.091 – 0.087 pulgadas)

2.56 – 2.46 mm (0.101 – 0.097 pulgadas)

Transmisión Automática — 4R70W

307-01A-240

307-01A-240

Verificación de Interferencia Entre el Estator y la Turbina  (Continuación)

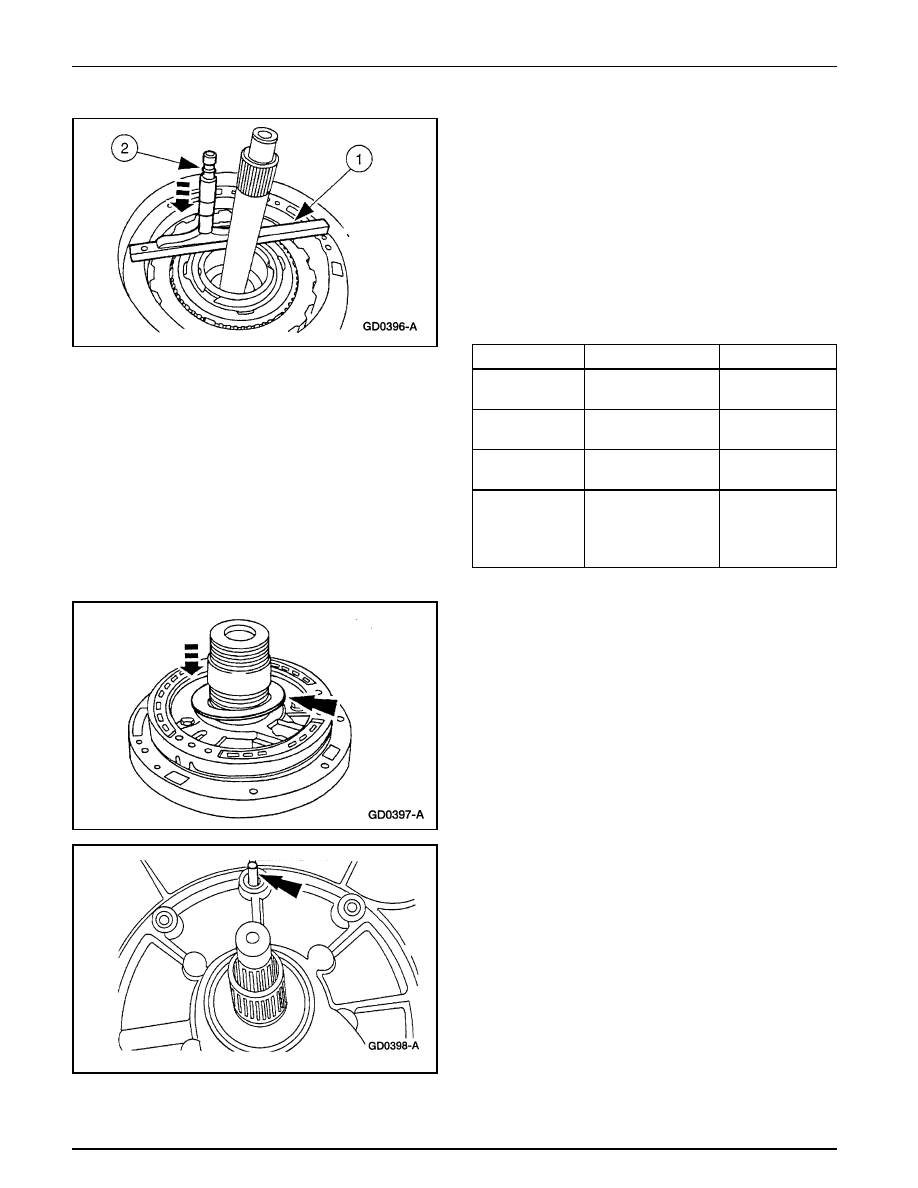

23. Mida la claridad de la arandela de empuje No. 1 de la bomba

delantera.

1

sitúe la Barra de Calibración en la superficie de montaje
de la caja de la bomba.

2

Manteniendo una presión hacia abajo, utilice el
micrómetro de profundidad para medir el juego
longitudinal.
n Utilice la tabla de arandelas de empuje No. 1 para

seleccionar la arandela apropiada.

Tabla de Arandelas de Empuje No. 1

24. instale la arandela de empuje No. 1 del soporte de la bomba

delantera.

•

Utilice jalea de petróleo para sostener la arandela en
posición.

Profundidad

 Espesor

Código de Color

370706-38.184 mm

1.270-1.372 mm

Verde

(1.485-1.503 pul.)

(0.050-0.054 pul.)

38.185-38.641 mm

1.727-1.829 mm

 Amarillo

(1.504-1.521 pul.)

 (0.068-0.072 pul.)

38.642-39.073 mm

 2.159-2.261 mm

 Natural

1.522-1.538 pul.)

 (0.085-0.089 pul.)

39.074-39.505 mm

2.591-2.692 mm

 Rojo

1.539-1.555 pul.)

(0.102-0.106 pul.)

39.506-40.165 mm

3.023-3.124 mm

(1.556-1.581 pul

(0.119-0.123 pul.)

 Azul

25. Instale un pasador de alineación en la parte superior de la

caja.
