Transmisión (Continuación)

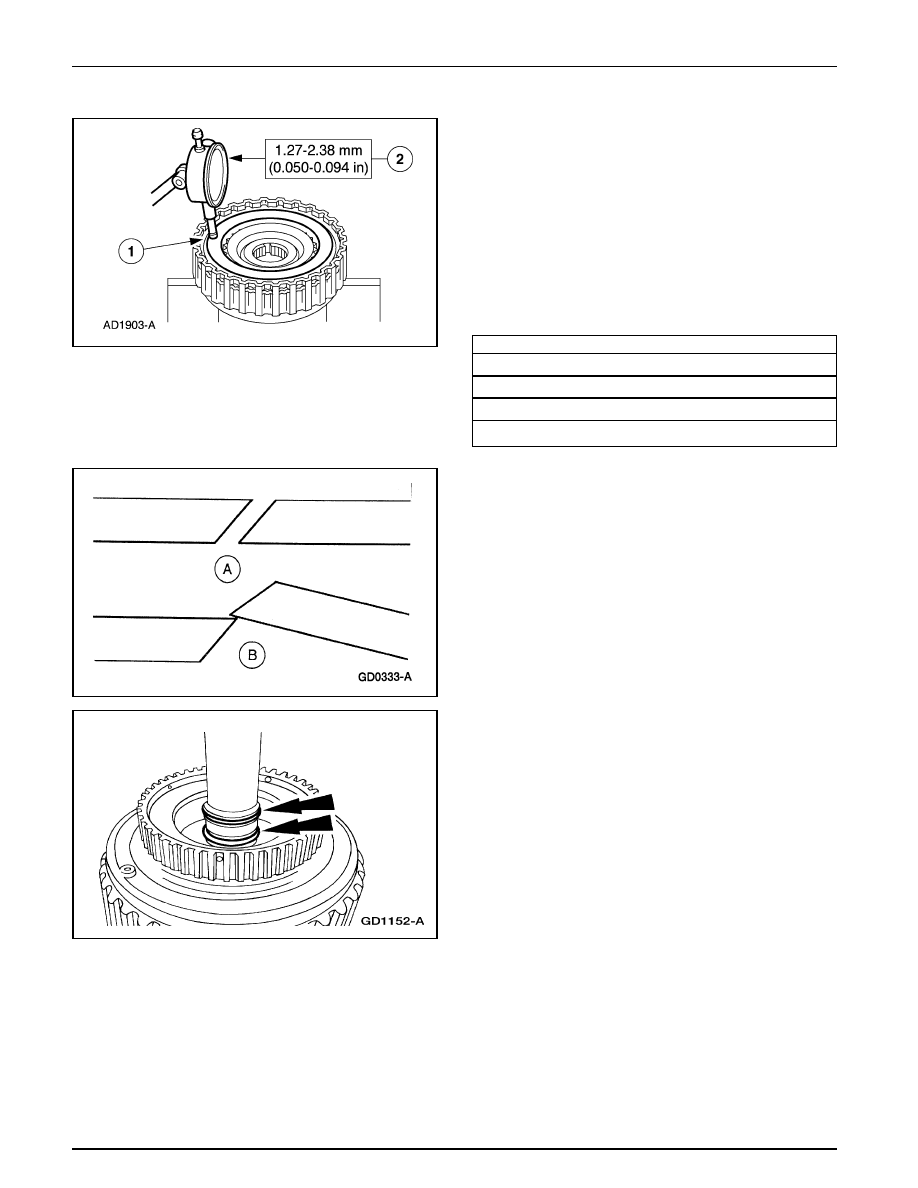

15. Chequee la claridad del paquete de embrague.

1

Levante el paquete de embrague hasta que se asiente
completamente contra el retén del plato de presión.

2

Tome la lectura en el indicador de dial.
n Si la claridad no está dentro de las

especificaciones, instale el anillo de retención del
tamaño adecuado.

Anillos de Retención Selectivos

16. Nota:  Asegúrese de que los sellos blandos coincidan

correctamente.

Deslice los dos sellos en el eje de entrada. (A) es correcto;
(B) es incorrecto.

Especificación

1.52 – 1.62 mm (0.060 – 0.064 pulgadas)

1.87 – 1.98 mm (0.074 – 0.078 pulgadas)

2.23 – 2.33 mm (0.088 –  0.106 pulgadas)

2.59 – 2.69 mm (0.102 – 0.106 pulgadas)

17. Instale los dos sellos en el eje de entrada.

Transmisión Automática — 4R70W

307-01A-210

307-01A-210

Transmisión (Continuación)

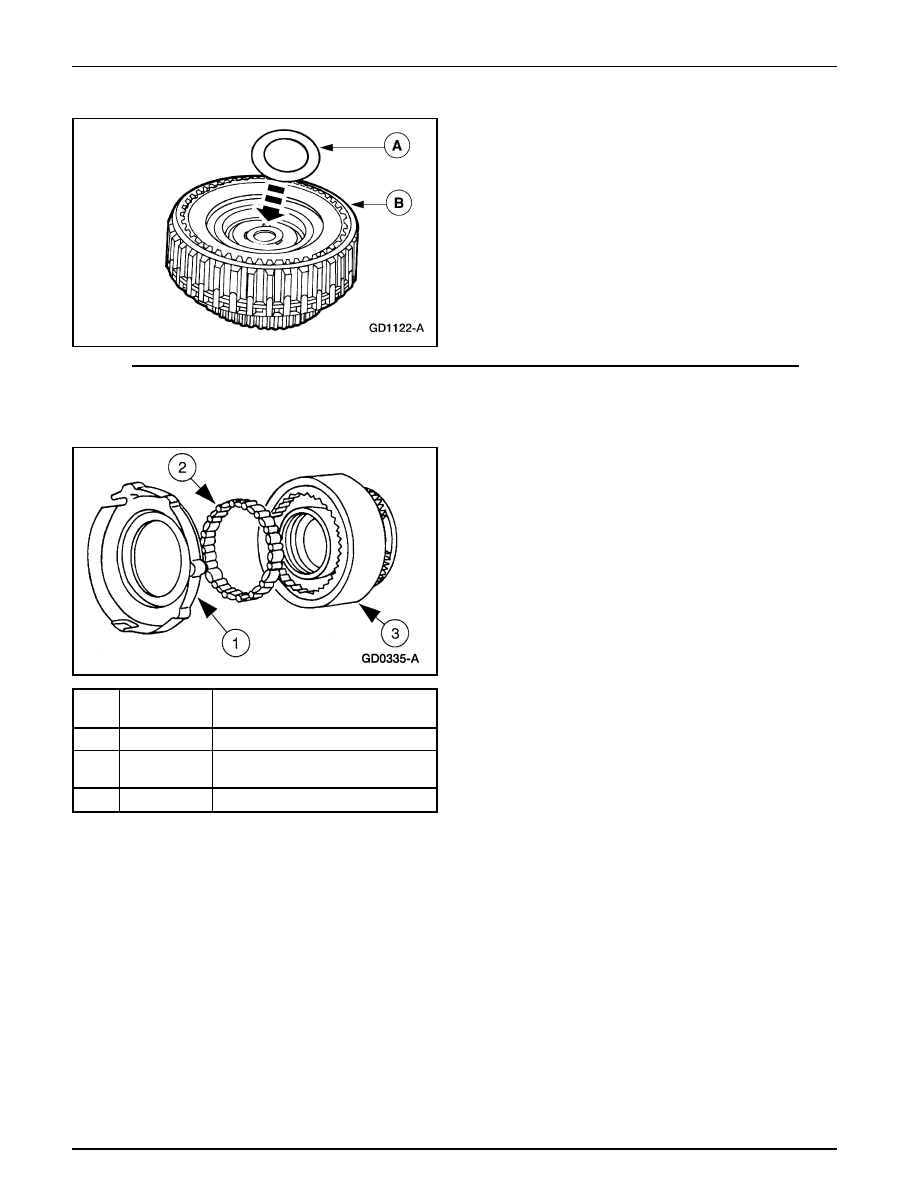

18. Instale el cojinete delantero No. 3 (A) y el cubo  del

embrague de avance (B).

Número

Item

de  Parte

Descripción

1

 7A130

Soporte del Embrague del Planetario

2

 7A089

Embrague Unidireccional del
Planetario

3

 7A398

 Conjunto Planetario

Conjunto de Soporte del Engranaje  Unidireccional Planetario

Transmisión Automática — 4R70W

307-01A-211

307-01A-211

Transmisión (Continuación)

Desmontaje

Nota: Revise si los anillos exterior e interior tienen áreas de
superficie rayadas o dañadas donde las rolineras contactan
las pistas. Inspeccione para ver si los rodillos y los resortes
tienen excesivo desgaste o daño. Revise si el resorte y la jaula
están doblados o los retenes de los resortes están dañados.

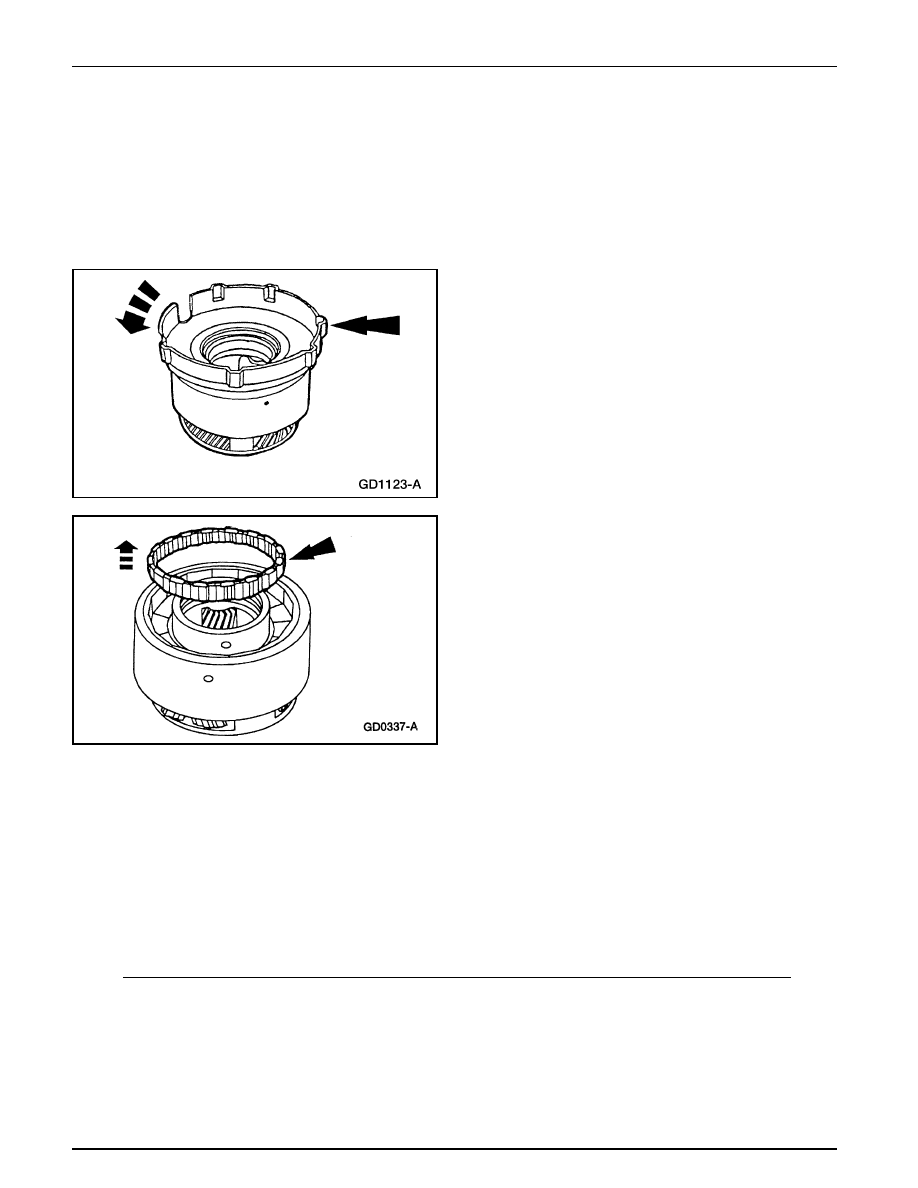

1.

Rote el soporte central a la izquierda y levante para remover
el soporte del engranaje planetario.

2.

Remueva el embrague unidireccional del planetario.

Montaje

1.

Nota: Revise si las pistas exterior e interior están rayadas o
tienen áreas dañadas donde las rolineras contactan los
anillos. Inspeccione las rolineras y los resortes para ver si
tienen excesivo desgaste o daños. Inspeccione el resorte
y la jaula para ver si están doblados o los retenes del resorte
están dañados.

2.

Siga el  procedimiento de desmontaje en orden inverso.

Transmisión Automática — 4R70W

307-01A-212

307-01A-212

Transmisión (Continuación)

Desmontaje

Número

Item

de  Parte

Descripción

1

 7C096

Cojinete No. 4 del Cubo del
Embrague de Avance

2

 7F244

Cojinete No. 5 del Engranaje Central
del Embrague de Avance

Número

Item

de Parte

Descripción

3

 7A399

Engranaje Central del Embrague de
Avance

4

 7A019

Conjunto de Engranaje Central de
Retroceso

Engranaje Central de Retroceso

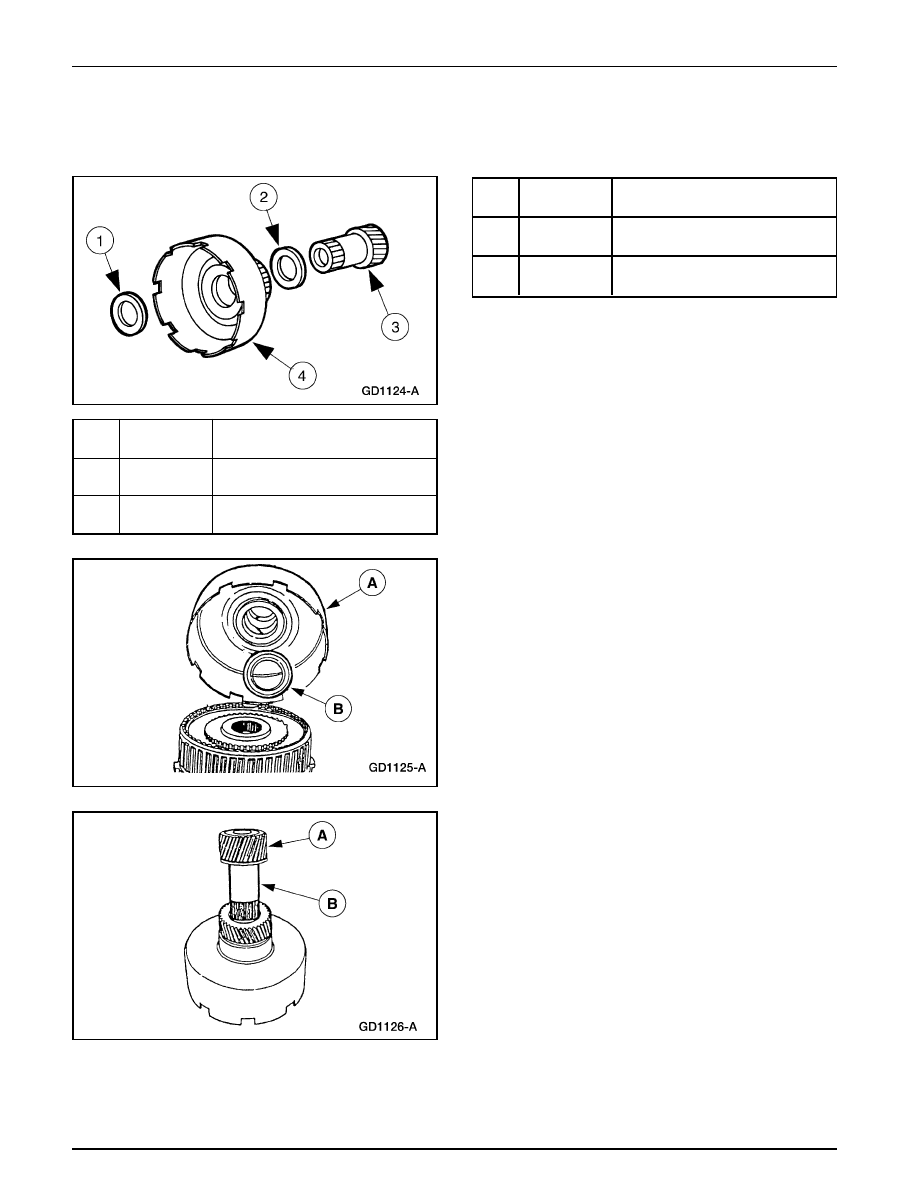

1.

Remueva el conjunto de engranaje central de retroceso (A)
y el cojinete No. 4 del cubo del embrague de avance (B).

2.

Remueva el engranaje central del embrague de avance (A)
y el cojinete No. 5 del engranaje central del embrague de
avance (B).
