Ford Explorer / Mercury Mountaineer. Manual - parte 436

Transmisión Automática — 4R70W

307-01A-201

307-01A-201

Transmisión (Continuación)

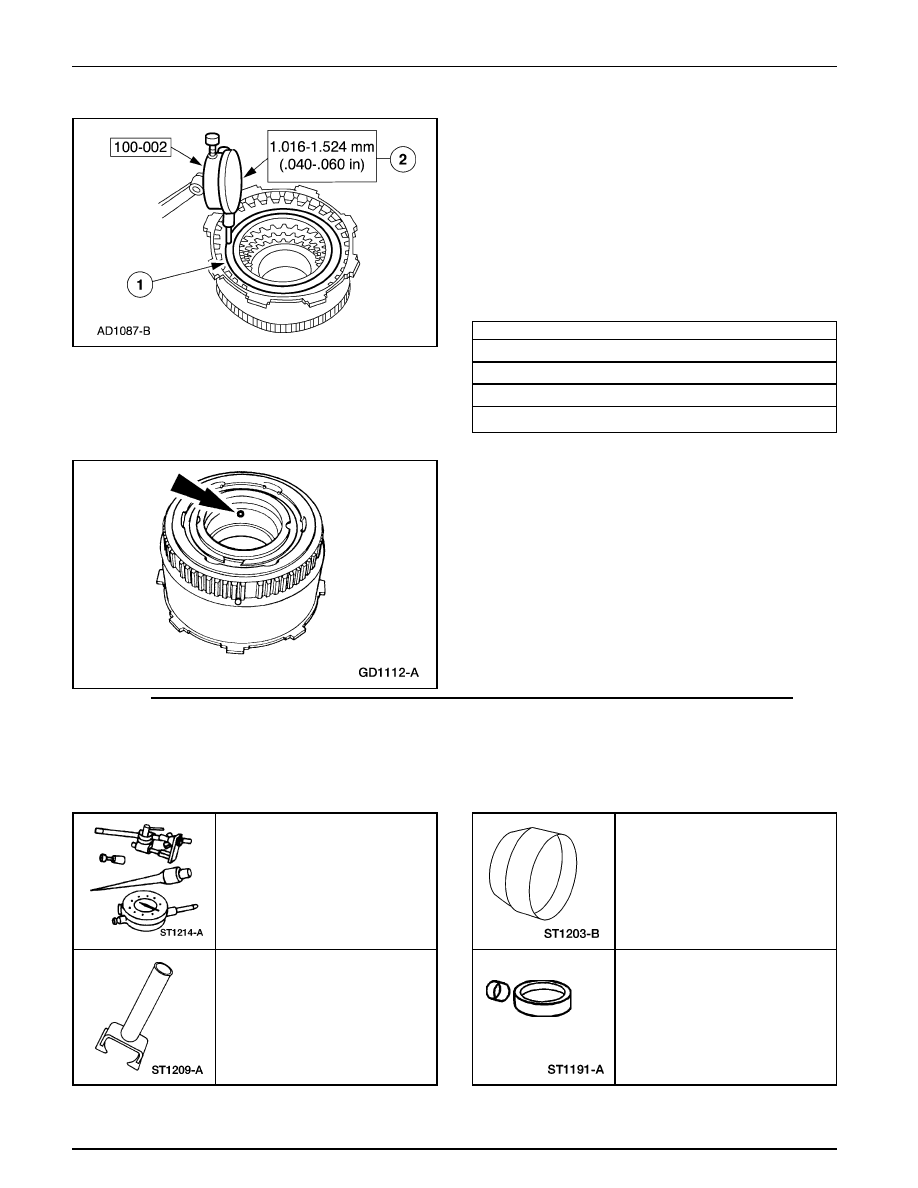

16. Verifique la claridad del paquete de embrague de retroceso.

1

Levante el paquete de embrague hasta que se asiente
completamente contra el retén  del plato de presión.

2

Lea el indicador de dial.
n Si la claridad no está dentro de las

especificaciones, instale el anillo de retención del
tamaño adecuado.

Anillos de Retención Selectivos

17. Verifique si la operación del embrague es apropiada.

•

Aplique aire comprimido al tambor del embrague de
retroceso. El embrague debe ser escuchado y sentido
funcionar sin fugas.

Herramienta(s) Especial(es)

Herramienta(s) Especial(es)

Especificación

1.52 – 1.62 mm (0.060 – 0.064 pulgadas)

1.87 – 1.98 mm (0.074 – 0.078 pulgadas)

2.23 – 2.33 mm (0.088 – 0.092 pulgadas)

2.59 – 2.69 mm (0.102 – 0.106 pulgadas)

Compresor de Resorte
del Embrague Directo
100-002 (TOOL-4201-C)

Protector de Sello de
Labio del Embrague de Avance

Cilindro de Embrague de Avance

T80L-77140-A
Protector de Sello de Labio

Protector del Labio Sellador
T68P-7D158-A

Transmisión Automática — 4R70W

307-01A-202

307-01A-202

Transmisión (Continuación)

Número

Item

de  Parte

Descripción

9

 7B066

Plato de Presión del Embrague de
Avance

10

 7B164

Discos de Estrías Internos del
Embrague de Avance (Fricción)

11

 7E085

Resorte de Presión del Embrague de
Avance

12

 388099-S

Aro Seguro de Retención

13

 7A262

Pistón del Embrague de Avance

14



7C099

Sello Interior del Pistón del
Embrague de Avance

15

 7A166

Cojinete No. 2 del Embrague de
Avance

16

 7B497

Sello del Eje de Entrada.

1

 7F207

Cilindro y Eje del Embrague de
Avance

2

 7A548

Sello Exterior del Pistón del
Embrague de Avance

3

 7A480

Resorte de Recuperación del Pistón
del Embrague de Avance

4

 7A527

Resorte de Recuperación del Retén
del Embrague de Avance

5

 7B442

Plato Estriado Externo del Embrague
de Avance (Acero)

6

 7D483

Resorte Anular de Retención

7

 7B067

Cubo del Embrague de Avance

8

 7F231

Cojinete Delantero No. 3 del
Embrague de Avance

Número

Item

de Parte

Descripción

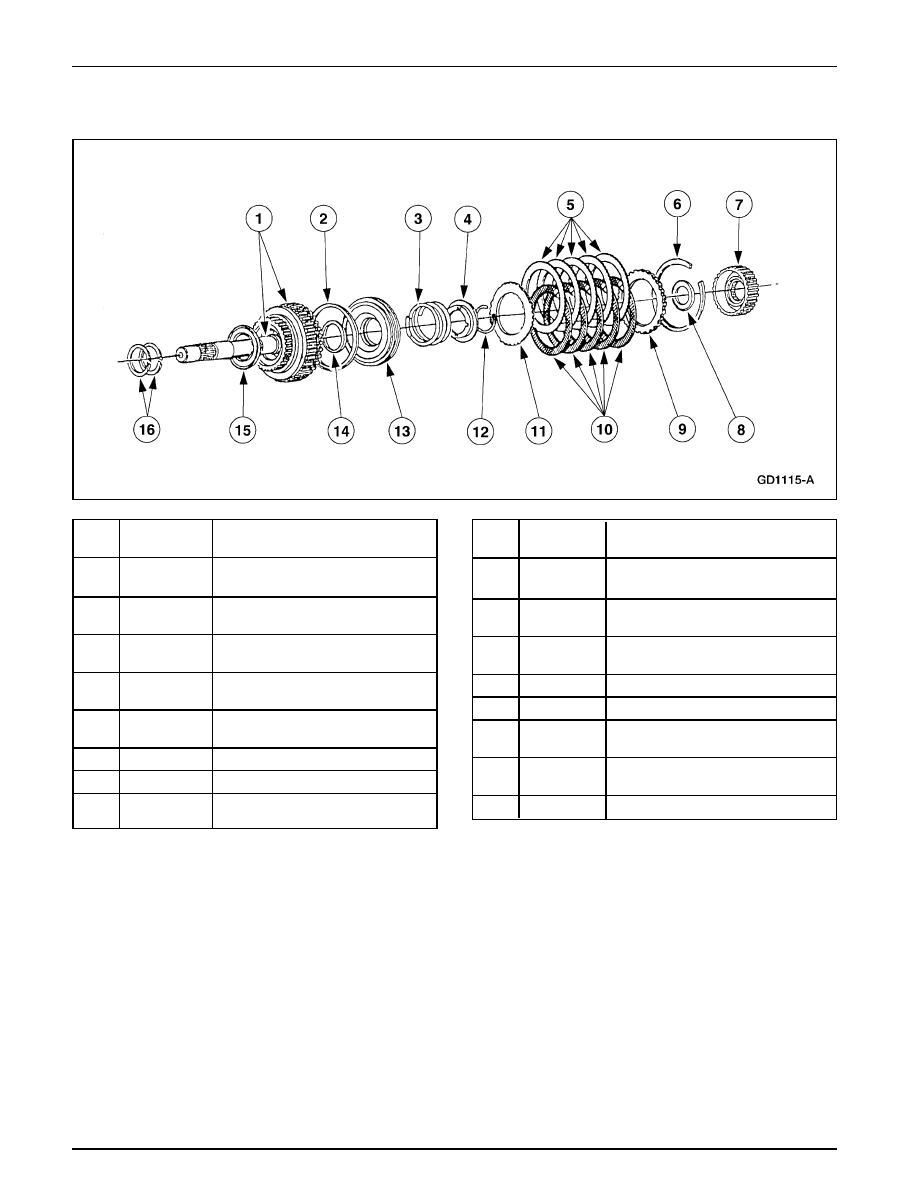

Embrague de Avance – Vista Desarmada

Desmontaje

1.

Inspeccione las superficies de empuje del cilindro del
embrague, la abertura del pistón y los bordes dentados
del plato de embrague para ver si tiene rayas o rebabas.
Las rayas y rebabas menores pueden ser eliminadas con
un paño de azafrán. Reemplace el cilindro de embrague si
está muy rayado o dañado.

2.

Revise si los pasajes de fluido en el cilindro del embrague
tienen obstrucciones. Limpie todos los pasajes de fluido.
Revise si el pistón está rayado y reemplácelo si es
necesario. Revise si las bolas reguladoras tienen libertador
de movimiento y asentamiento apropiado.

Transmisión Automática — 4R70W

307-01A-203

307-01A-203

Transmisión (Continuación)

3.

Revise si el resorte de liberación del embrague está deforme
o roto. Reemplace el resorte (incluyendo el resorte
ondulado) si está deforme o fracturado.

4.

Revise si los discos del embrague, los platos de acero y el
plato de presión están desgastados o las superficies de
los cojinetes están rayadas. Reemplace todas las partes
que estén muy rayadas o con muchas rebabas.

5.

Revise la llanura de los platos de embrague y si encajan en
los bordes dentados del cubo. Deseche cualquier plato
que no se deslice libremente en los bordes dentados o que
no esté plano.

6.

Revise si las superficies de empuje del cubo del embrague
están rayadas y si las estrías del cubo del embrague están
desgastadas.

7.

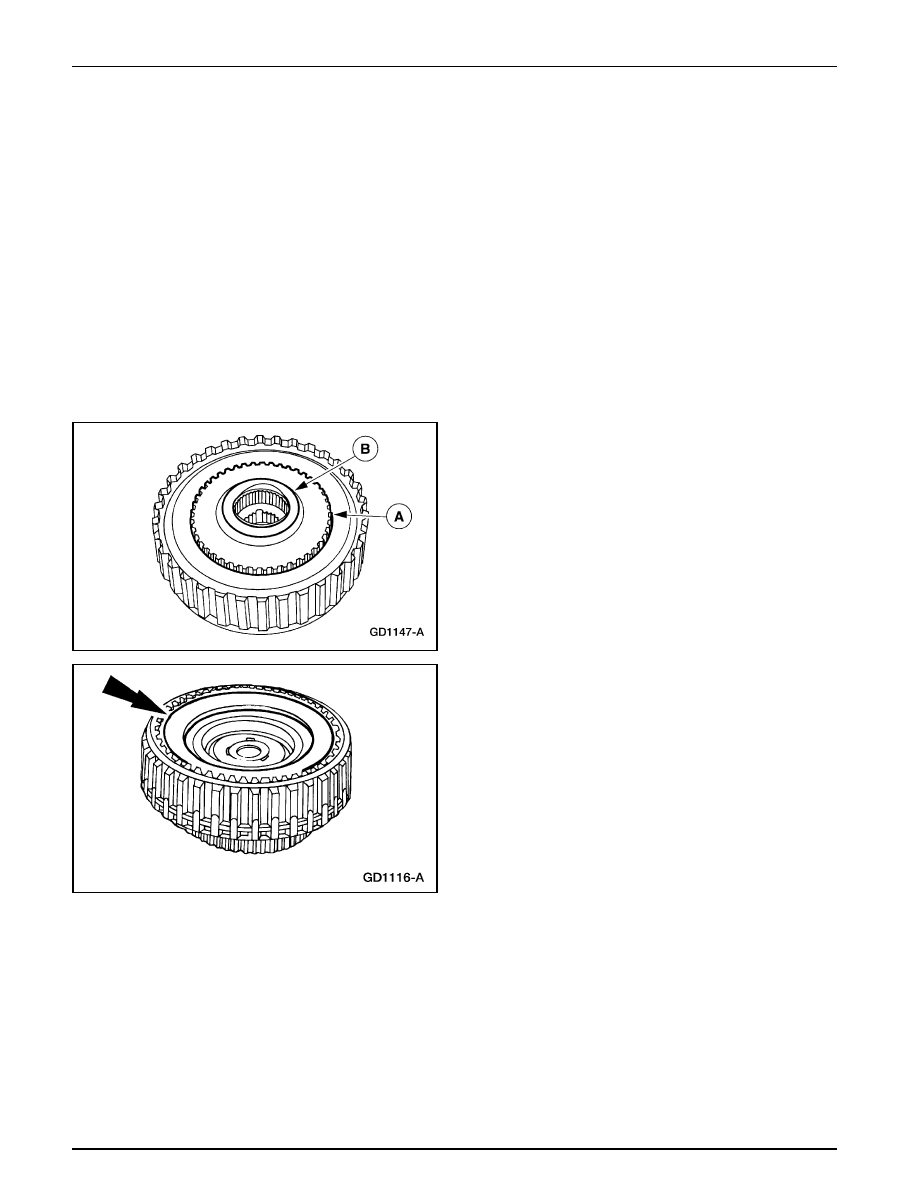

Nota: El cubo del embrague de avance puede permanecer
en el casco durante el desmontaje.

Remueva el cubo del embrague de avance (A) y el cojinete
delantero No. 3 del cubo del embrague (7F231).

8.

Nota:  Para facilitar la manipulación, el conjunto del
embrague de avance puede ser colocado en la envuelta de
la extensión o en un hueco en el banco de trabajo.

Remueva el anillo de retención selectivo del paquete de
embrague.

Transmisión Automática — 4R70W

307-01A-204

307-01A-204

Transmisión (Continuación)

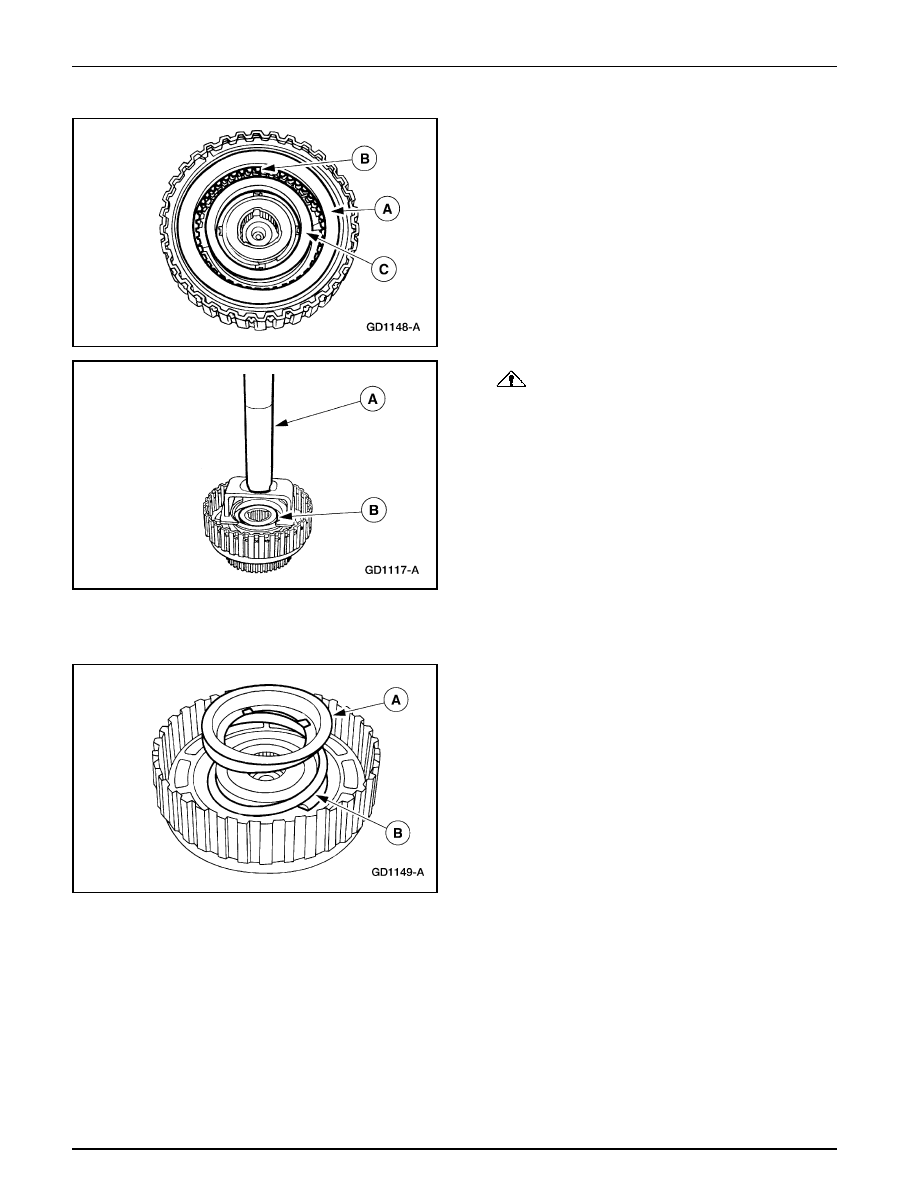

9.

Remueva el plato de presión (A), el paquete de embrague
(B) y el resorte de presión (C).

10.

CUIDADO: Aplique solo suficiente fuerza para

liberar la presión en el anillo de retención. Si se aplica
demasiada fuerza, el resorte se romperá.

Utilice el Compresor del Resorte de Embrague Directo (A)
y una prensa de árbol para remover el anillo de retención
del embrague de avance (B).

11. Libere lentamente la presión y remueva el embrague de

avance de la prensa.

12. Remueva el retén  del embrague de avance (A) y el resorte

de recuperación (B).
