Transmisión Automática — 4R70W

307-01A-193

307-01A-193

Transmisión (Continuación)

Montaje

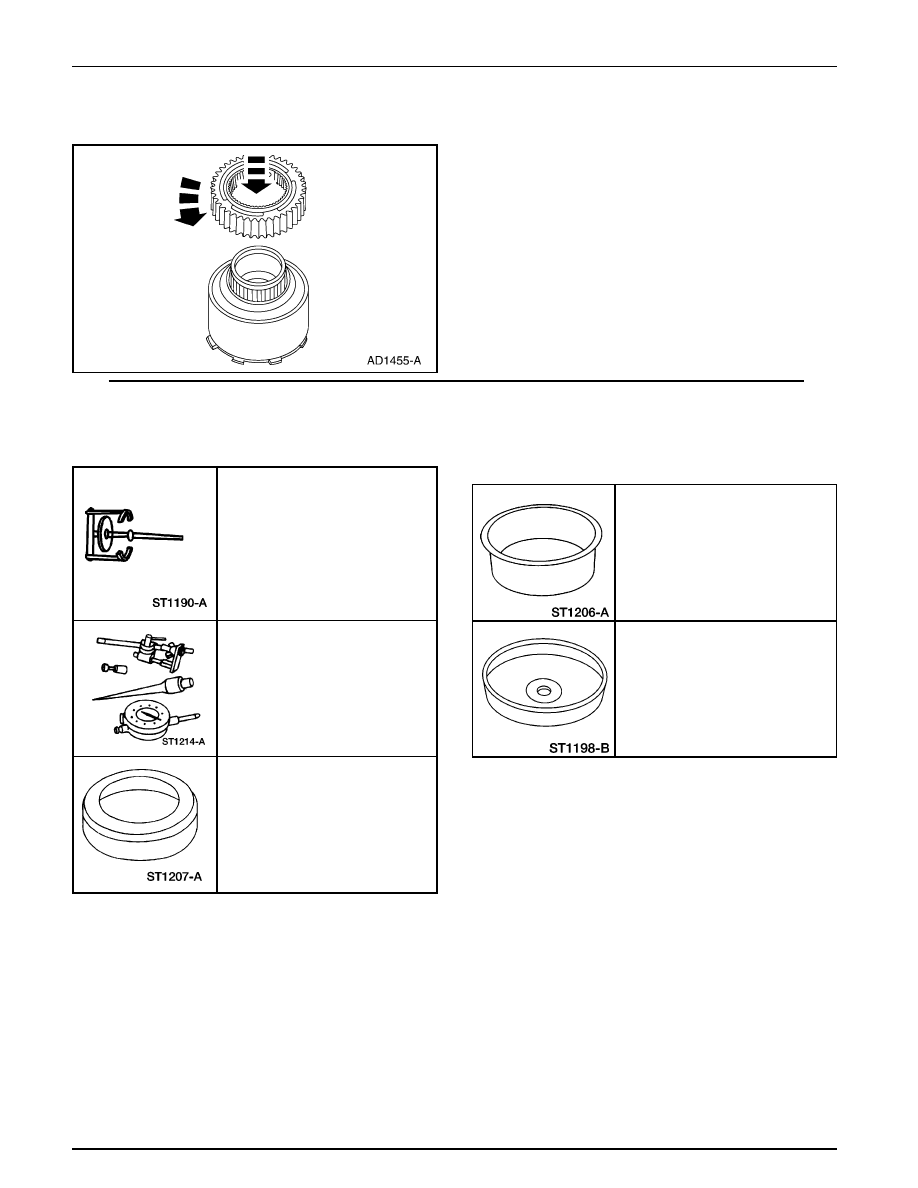

1.

Nota: Para facilitar el montaje, la parte biselada de las estrías
del embrague intermedio debe quedar hacia arriba.

Nota:  El embrague debe girar a la izquierda cuando sea
instalado en el tambor del embrague de retroceso y
producirá un sonido de trinquete en diente de engranaje.

Instale el embrague intermedio.

Herramienta(s) Especial(es)

Herramienta(s) Especial(es)

Herramientas Especiales / Equipos
Compresor de Resortes de
Embrague 307-015 (T65L-77515-A)

Indicador de Dial Con Bandeja
100-002 (TOOL-4201-C)

Protector de Sellos
307-085 (T80L-77403-B)

Embrague de Retroceso

Protector de Sellos
307-084 (T80L-77403-A)

Compresor de Resortes de
Embrague de Retroceso
T80L-77405-A

Transmisión Automática — 4R70W

307-01A-194

307-01A-194

Transmisión (Continuación)

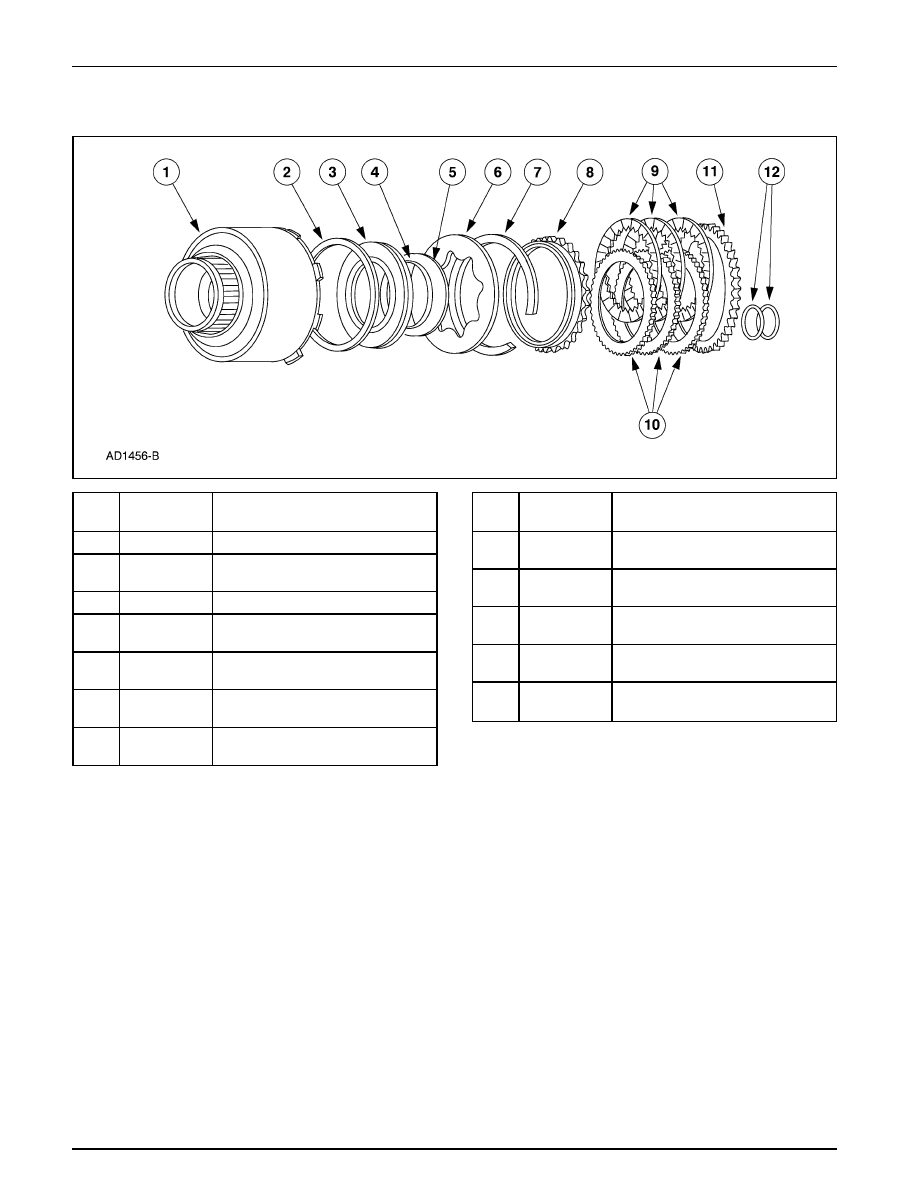

Vista Desarmada del Embrague de Retroceso

Número

Item

de  Parte

Descripción

1

 7D044

Tambor del Embrague de Retroceso

2

 7D403

Sello Exterior del Pistón del
Embrague de Retroceso

3

 7D402

Pistón del Embrague de Retroceso

4

 7D404

Sello Pequeño del Pistón del
Embrague de Retroceso

5

 7D256

Anillo de Presión del Resorte del
Pistón del Embrague de Retroceso

6

 7B070

Resorte del Pistón del Embrague de
Retroceso

7

 7A577

Anillo del Resorte del Pistón del
Embrague de Retroceso

Número

Item

de Parte

Descripción

8

 7B066

Plato de Presión Delantero del
Embrague de Retroceso

9



7B442

Plato de Estrías Externo del
Embrague de Retroceso (Acero)

10

 7B164

Platos de Estrías Internos del
Embrague de Retroceso (Fricción)

11



7B066

Plato de Presión Trasero del
Embrague de Retroceso

12

 7A166

Cojinete No. 2 del Embrague de
Avance (Se Requieren 2)

Desmontaje

1.

Inspeccione las superficies de empuje del cilindro de
embrague, la abertura del pistón y los bordes dentados del
plato de embrague para ver si tienen rayas o rebabas. Las
rayas o rebabas menores pueden ser eliminadas con un
paño de azafrán. Reemplace el cilindro del embrague si
está muy rayado o dañado.

2.

Revise si los pasajes del fluido en el cilindro del embrague
están obstruidos. Limpie todos los pasajes de fluido.
Inspeccione el pistón del embrague para ver si tiene rayas
y reemplácelo si es necesario. Inspeccione las bolas
reguladoras para ver si tienen libertad de movimiento y
asentamiento apropiado.

Transmisión Automática — 4R70W

307-01A-195

307-01A-195

Transmisión (Continuación)

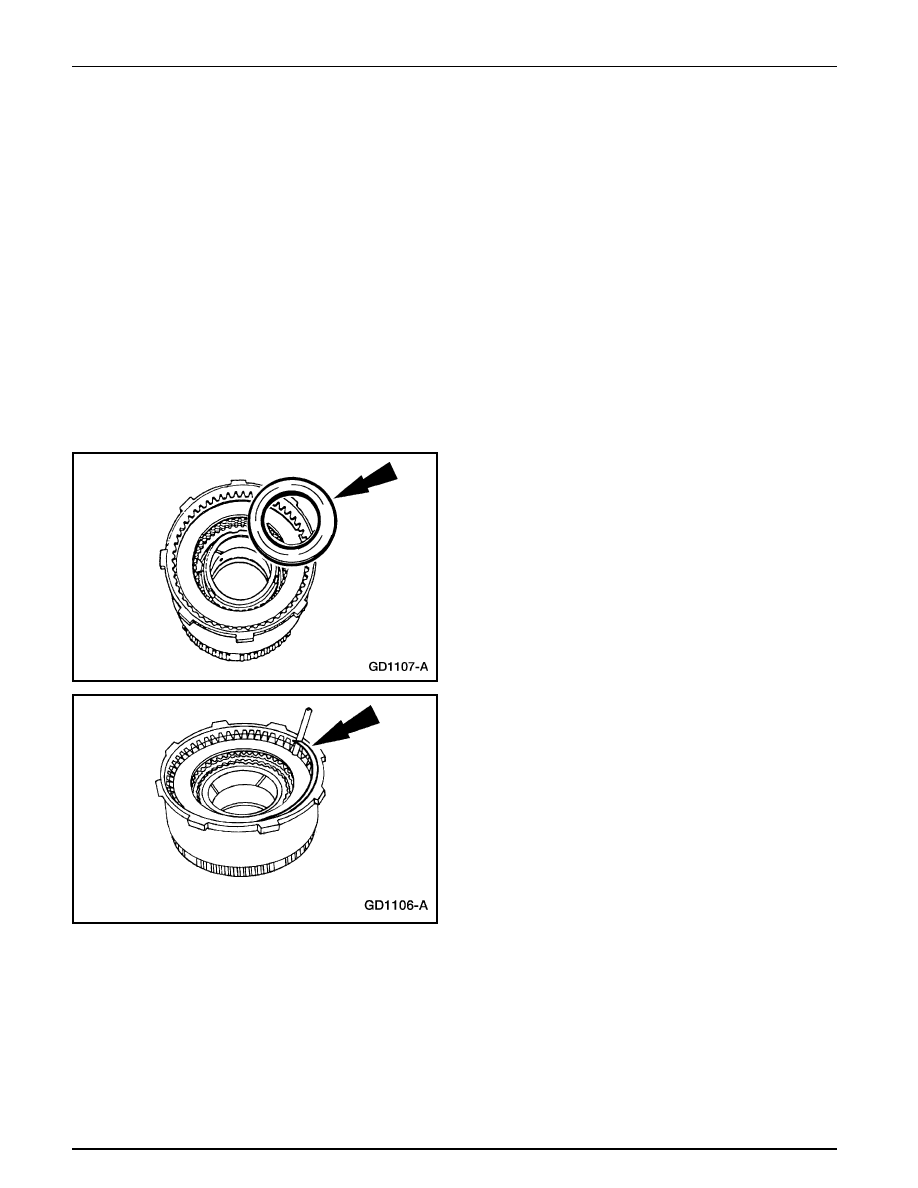

3.

Revise si el resorte de liberación del embrague está deforme
o fracturado. Reemplace el resorte (incluyendo el resorte
ondulado) si está deforme o fracturado.

4.

Inspeccione los platos del embrague, los platos de acero y
de presión para ver si las superficies están desgastadas o
rayadas. Reemplace todas las partes con raya muy
profundas o rebabas muy pronunciadas.

5.

Revise las llanuras de los platos del embrague y si se ajustan
en los bordes dentados del cubo del embrague. Deseche
los platos que no se deslicen libremente en los bordes
dentados o que no sean planos.

6.

Revise si las superficies de empuje del cubo del embrague
están rayadas y si las estrías del cubo del embrague están
desgastadas.

7.

Remueva el cojinete No. 2 del embrague de avance.

8.

Remueva el retén del plato de presión del embrague de
retroceso.

Transmisión Automática — 4R70W

307-01A-196

307-01A-196

Transmisión (Continuación)

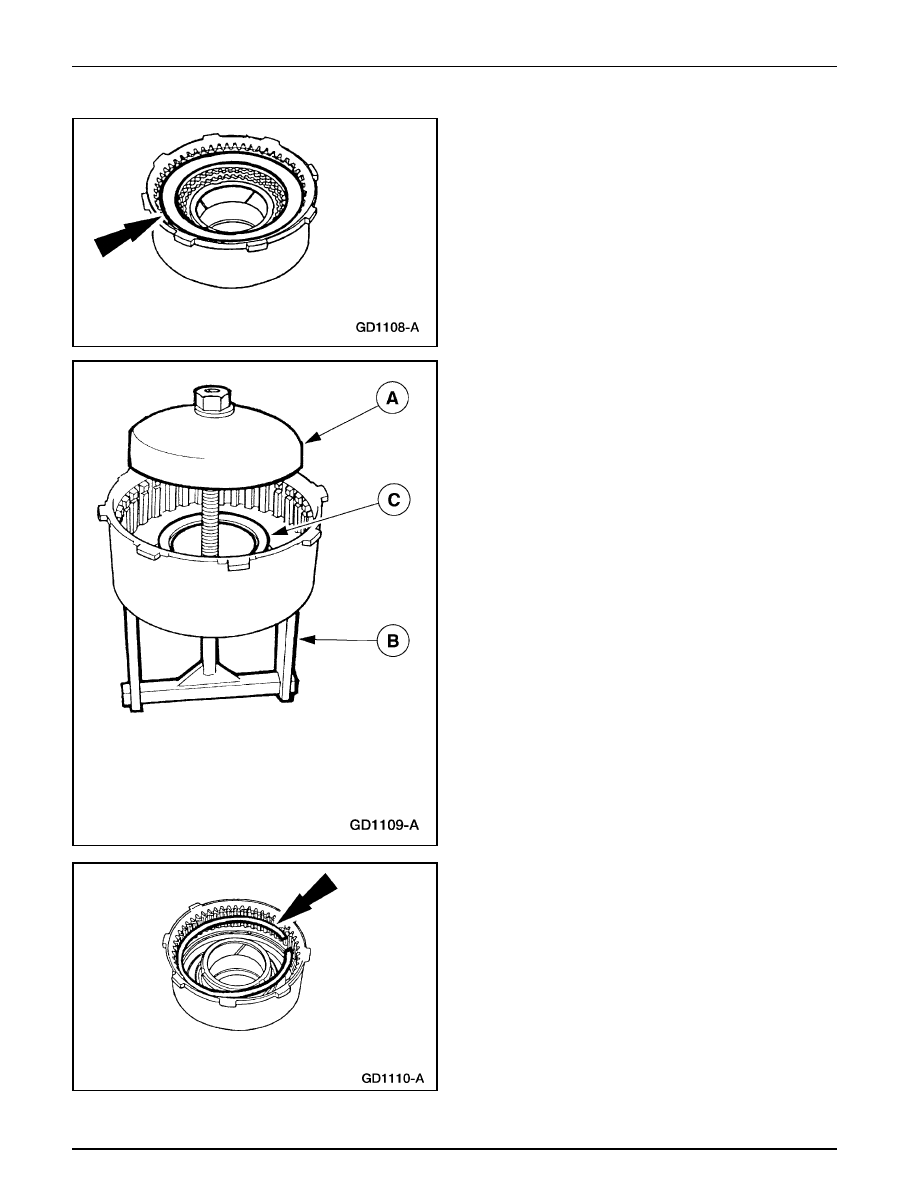

9.

Remueva el paquete de embrague de retroceso.

10. Utilice el Compresor de Resortes del Embrague de

Retroceso (A) y el Compresor de Resortes de Embrague
(B) para comprimir el resorte del pistón del embrague de
retroceso (C) (7B070).

11. Remueva el anillo de retención del resorte del pistón del

embrague de retroceso.
