Transmisión Automática — 4R70W

307-01A-189

307-01A-189

Transmisión (Continuación)

6.

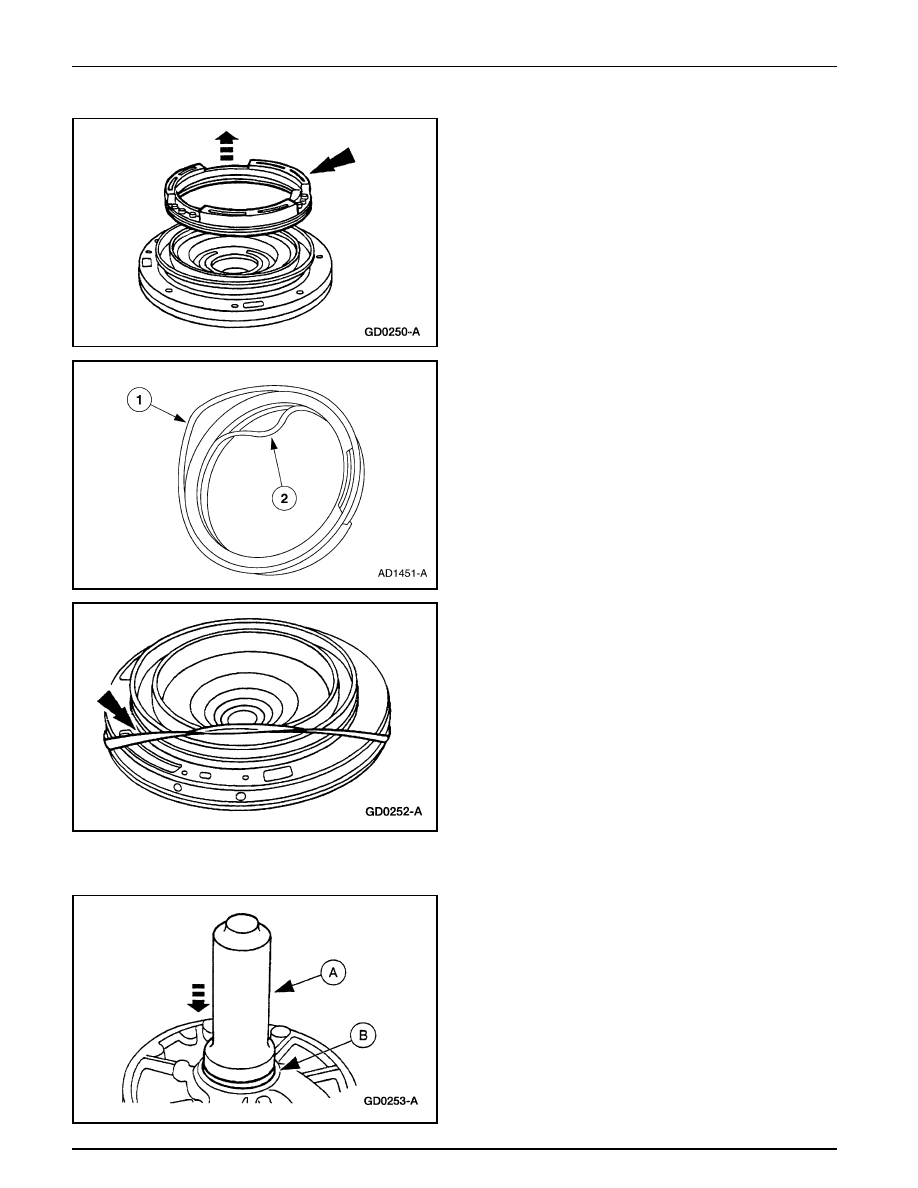

Remueva el pistón del embrague intermedio (7E005).

7.

Reemplace los sellos del pistón del embrague.

1

Remueva el sello exterior del pistón del embrague
intermedio (7F224).

2

Remueva el sello interior del pistón del embrague
intermedio (7F225).

8.

Remueva y deseche el sello de la bomba delantera.

Montaje

1.

Utilice el Reemplazante del Sello de la Bomba Delantera (A)
para instalar el conjunto del sello de la bomba delantera (B).

Transmisión Automática — 4R70W

307-01A-190

307-01A-190

Transmisión (Continuación)

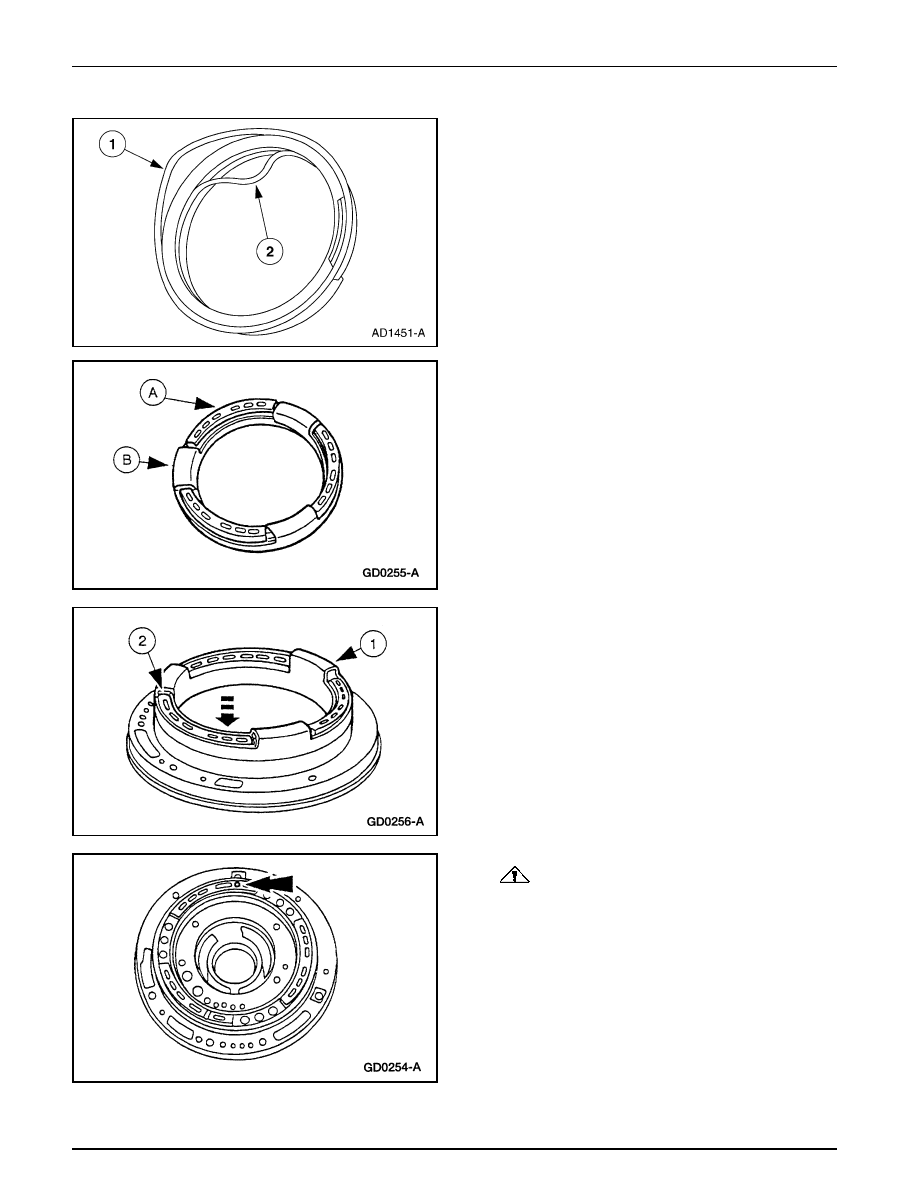

2.

Instale los sellos del pistón del embrague.

1

Instale el sello exterior del pistón del embrague
intermedio.

2

Instale el sello interior del pistón del embrague
intermedio.

3.

Nota: Recubra el sello exterior del pistón del embrague
intermedio, el sello interior del pistón del embrague
intermedio y el área de sellamiento del cuerpo de la bomba
con jalea de petróleo.

Instale el pistón del embrague intermedio (A) en el Protector
del Sello del Embrague (B).

4.

Instale el pistón del embrague intermedio.

1

Sitúe el pistón del embrague intermedio y el Protector
del Sello de Labios del Embrague en el cuerpo de la
bomba.

2

Empuje el pistón del embrague intermedio en la parte
inferior de la abertura del cuerpo de la bomba, aplicando
presión uniforme.

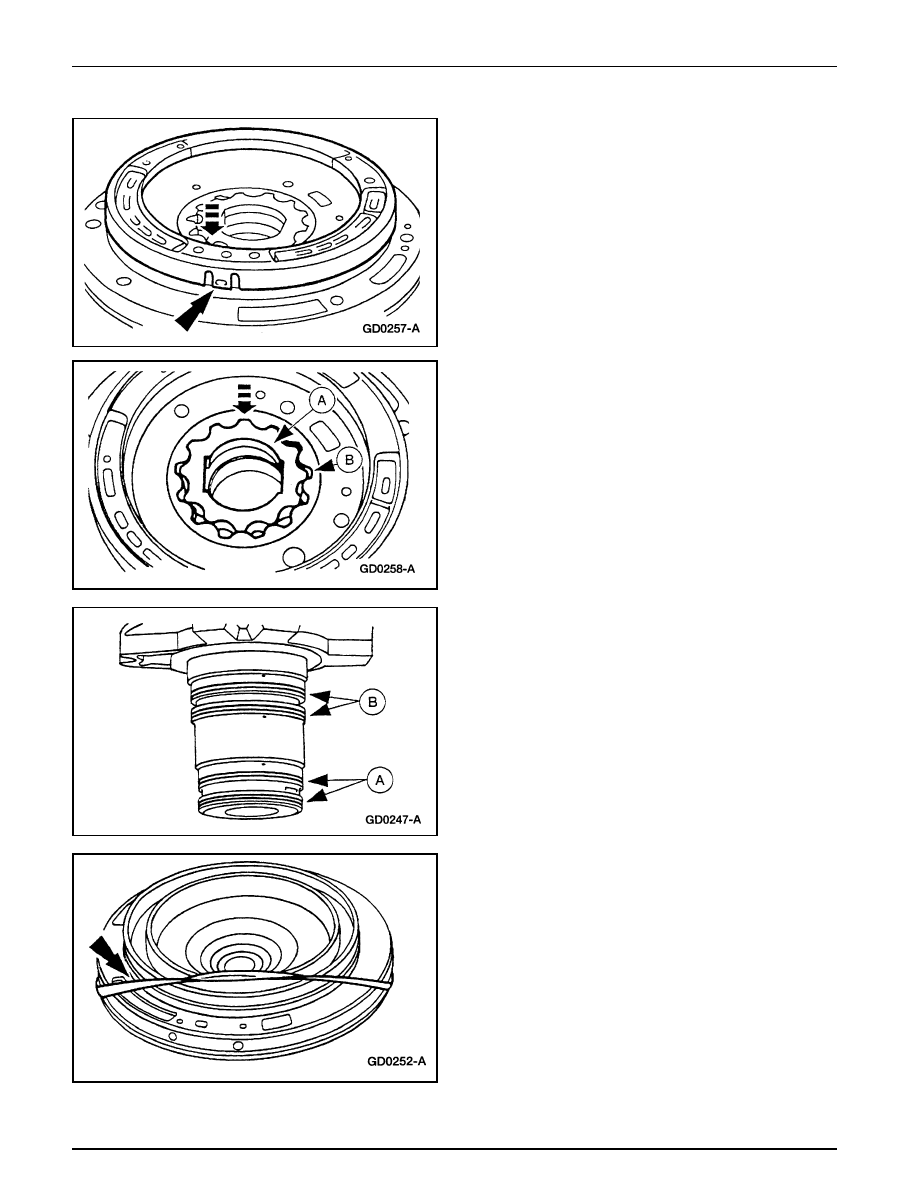

5.

CUIDADO: El agujero de purga del pistón debe ser

colocado en posición de las 12 horas (hacia la parte
superior de la transmisión). Pueden ocurrir fallas de
cambios si se instala incorrectamente.

Nota:  El agujero de purga del pistón es el único hueco
redondo en el cuerpo de la bomba.

Localice el agujero de purga del pistón.

Transmisión Automática — 4R70W

307-01A-191

307-01A-191

Transmisión (Continuación)

6.

Instale calzando el retén  del resorte en el cuerpo de la
bomba.

7.

Nota: Las partes planas en el engranaje interior de la bomba
de fluido tiene estribos que deben que deben quedar frente
al cuerpo de la bomba para facilitar la instalación del
convertidor de torque (7902).
Instale los engranajes gerotor interior (A) y exterior (B) de
la bomba de fluido.

8.

Nota:  Los sellos del cilindro del embrague de retroceso
son más  grandes que los sellos del cilindro del embrague
de avance.
Instale el sello del cilindro del embrague de retroceso (A) y
los sellos del cilindro del embrague de avance (B).

9.

Instale el nuevo sello de la bomba delantera.

Transmisión Automática — 4R70W

307-01A-192

307-01A-192

Transmisión (Continuación)

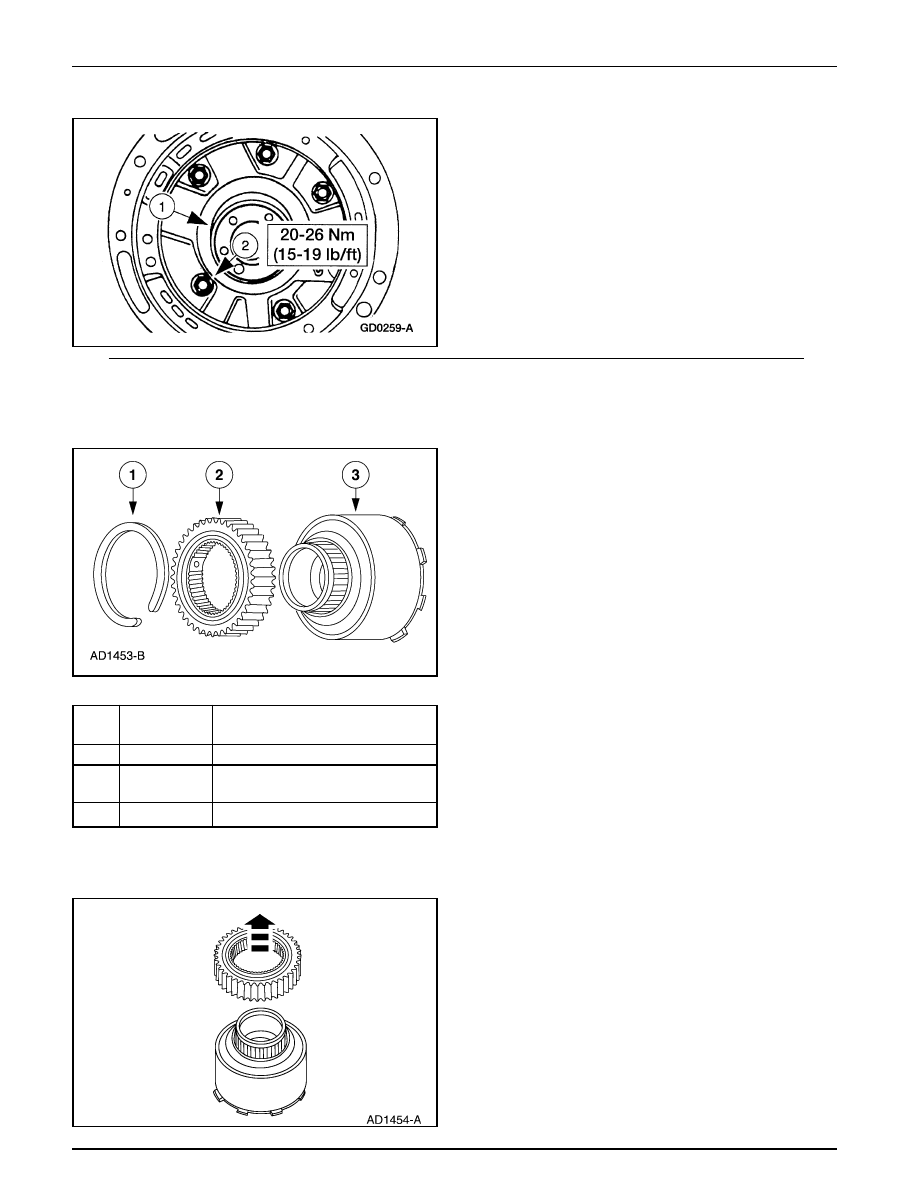

10. Ensamble la bomba delantera.

1

Sitúe el soporte de la bomba en el conjunto del cuerpo
de la bomba.

2

Instale los pernos.

Número

Item

de Parte

Descripción

Cilindro del Embrague Intermedio

Vista Desarmada del Cilindro del Embrague Intermedio

Desmontaje

1.

Levante para remover el embrague intermedio.

1

 391267-S

Anillo de Retención

2

 7F271

Conjunto de Embrague
Unidireccional Intermedio

3

 7D044

Tambor del Embrague de Retroceso
