Transmisión Automática — 4R70W

307-01A-185

307-01A-185

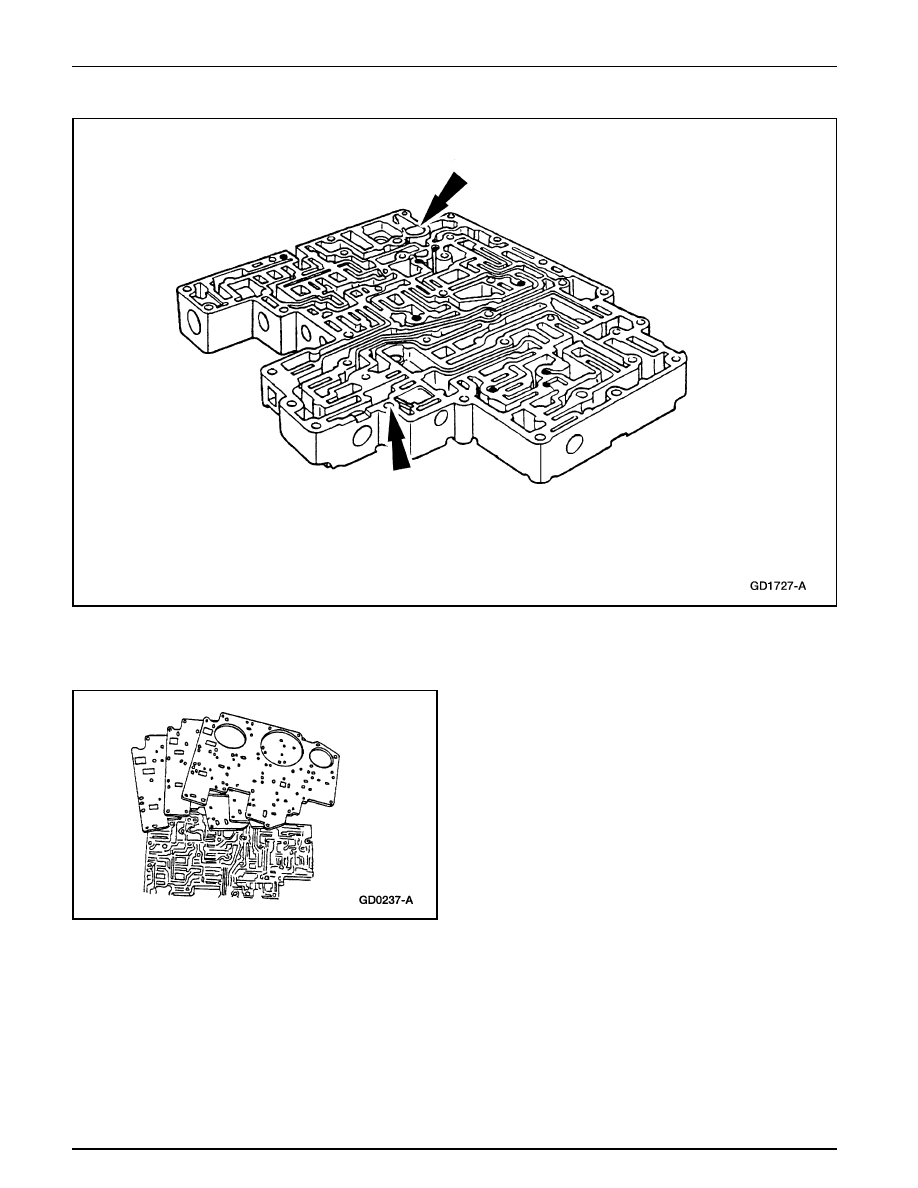

4.

Instale la válvula de contraflujo y el colador de suministro
de presión del solenoide.

5.

Instale la placa separadora y las empacaduras.

Transmisión (Continuación)

Transmisión Automática — 4R70W

307-01A-186

307-01A-186

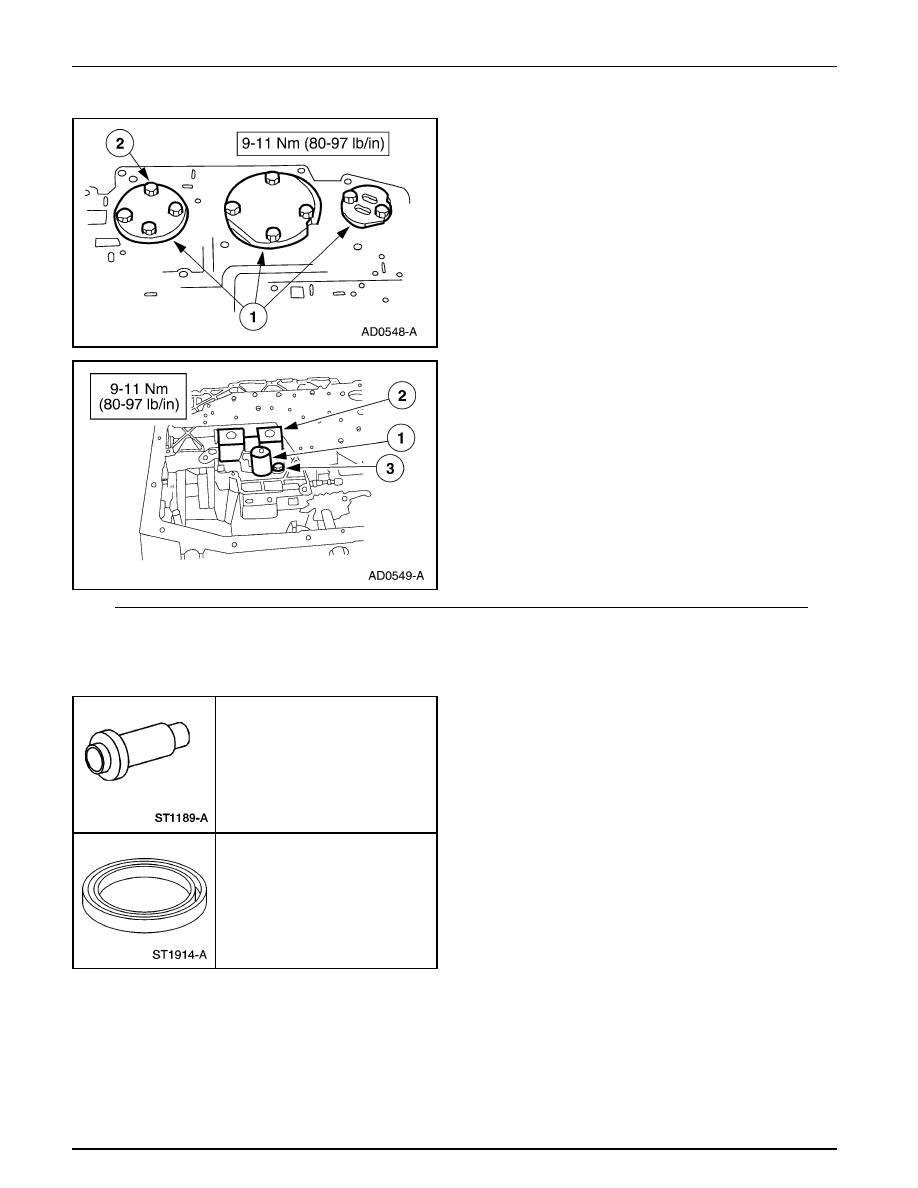

6.

Instale las tres placas de refuerzo.

1

Sitúe las placas.

2

Instale los pernos.

Transmisión (Continuación)

7.

Nota: Inspeccione los O-rings del solenoide de cambios y
de solenoide TCC para ver si están dañados.

Instale el solenoide de cambios.

1

Sitúe el solenoide TCC.

2

Sitúe el solenoide de cambios.

3

Instale el tornillo.

Bomba y Pistón del Embrague Intermedio

Reemplazante del Sello de la Bomba
Delantera T63L-77837-A

Protector del Sello del Pistón del
Embrague Intermedio
T95L-77005-A

Herramienta(s) Especial(es)

Transmisión Automática — 4R70W

307-01A-187

307-01A-187

Transmisión (Continuación)

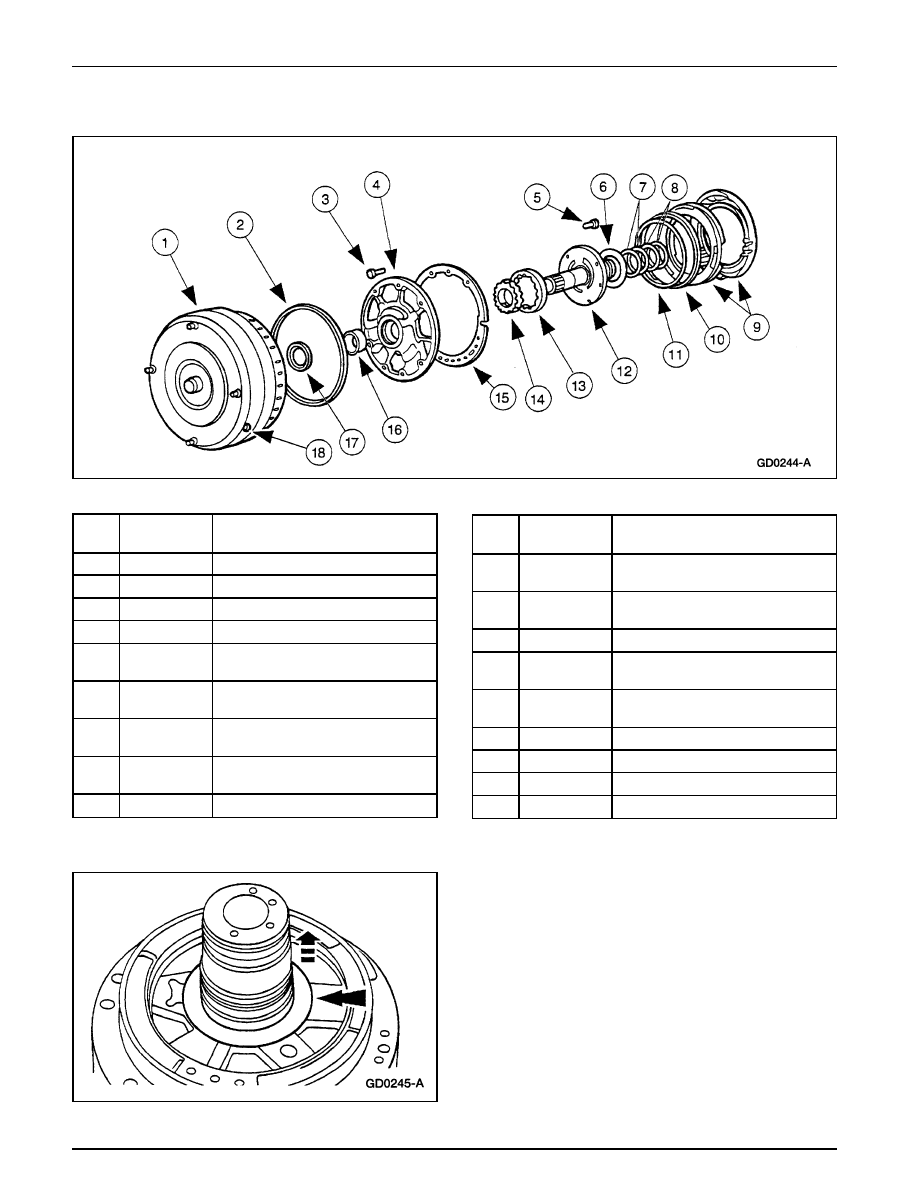

Bomba y Pistón del Embrague Intermedio – Vista Desarmada

Número

Item

de  Parte

Descripción

1

 7902

Convertidor de Torque

2

 7A248

O-Ring de la Bomba Delantera

3

 N605789-S100 Perno

4

—

Conjunto del Cuerpo de la Bomba

5

 N605787-S

Perno de Soporte de la Bomba
Delantera

6

 7D014

Arandela de Empuje No. 1 de
Soporte de la Bomba

7

 7D020

Sello del Cilindro del Embrague de
Retroceso

8

 7D019

Sello del Cilindro del Embrague de
Avance

9

 7E005

Pistón del Embrague Intermedio

Número

Item

de Parte

Descripción

10

 7F224

Sello Exterior del Pistón del
Embrague Intermedio

11

 7F225

Sello Interior del Pistón del
Embrague Intermedio

12

 7A108

Soporte de la Bomba

13

—

Engranaje Gerotor Exterior de la
Bomba

14

—

Engranaje Gerotor Interior de la
Bomba

15

 7A136

Empacadura de la Bomba

16

 7B258

Buje de la Bomba

17

 7A248

Sello Interno de la Bomba

18

 87650-S2

Tapón de Drenaje del Convertidor

Desmontaje

1. Remueva la arandela de empuje No. 1 de soporte de la bomba.

Transmisión Automática — 4R70W

307-01A-188

307-01A-188

Transmisión (Continuación)

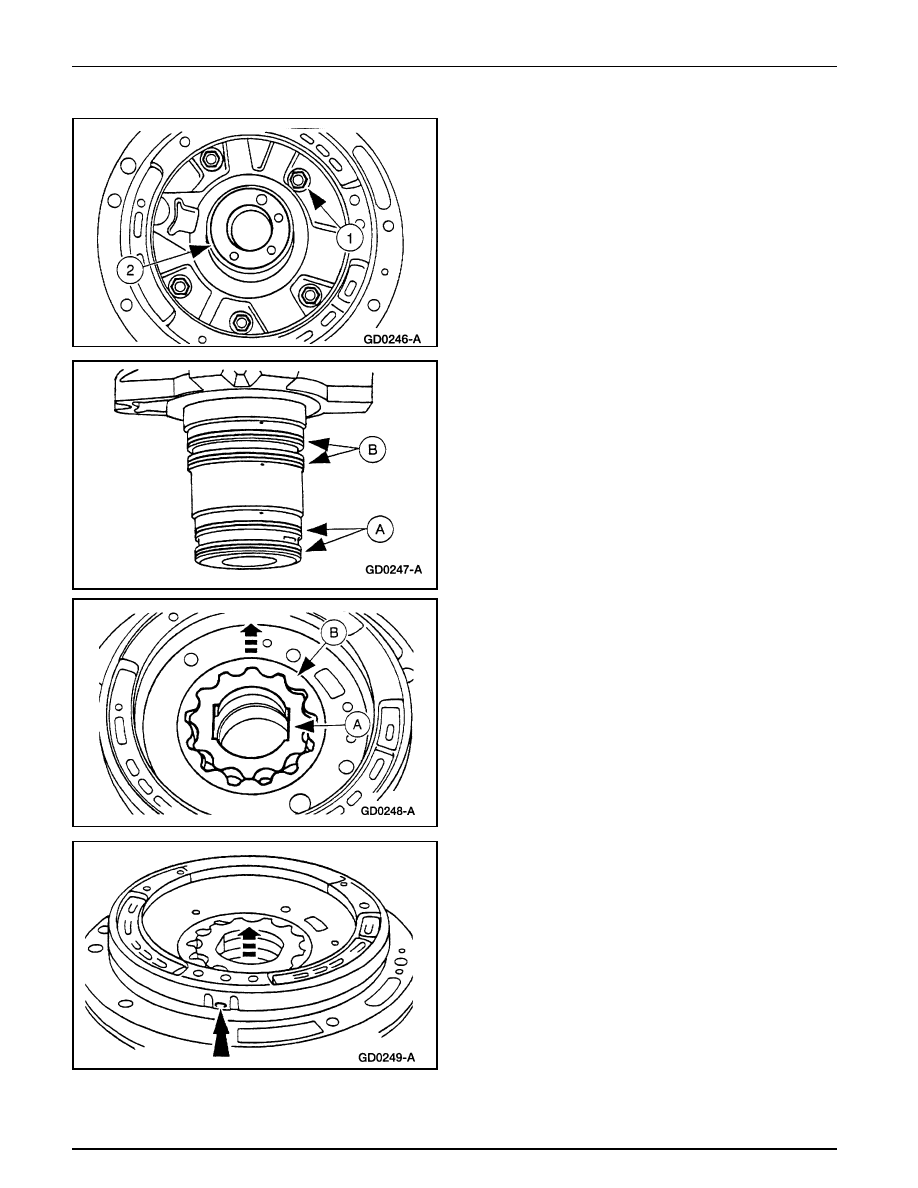

2.

Remueva el soporte de la bomba delantera (7A108).

1

Remueva los pernos.

2

Remueva el soporte de la bomba delantera.

3.

Nota: Los sellos del cilindro del embrague de retroceso
(7D020) son más  grandes que los anillos del cilindro del
embrague de avance.

Remueva los dos sellos del cilindro del embrague de
retroceso (A) y los dos sellos del cilindro del embrague de
avance (B).

4.

Remueva los engranajes gerotor interior (A) y exterior (B)
de la bomba.

5.

Aplique palanca cuidadosamente a las lengüetas de
retención y remueva el conjunto de retención del resorte.
