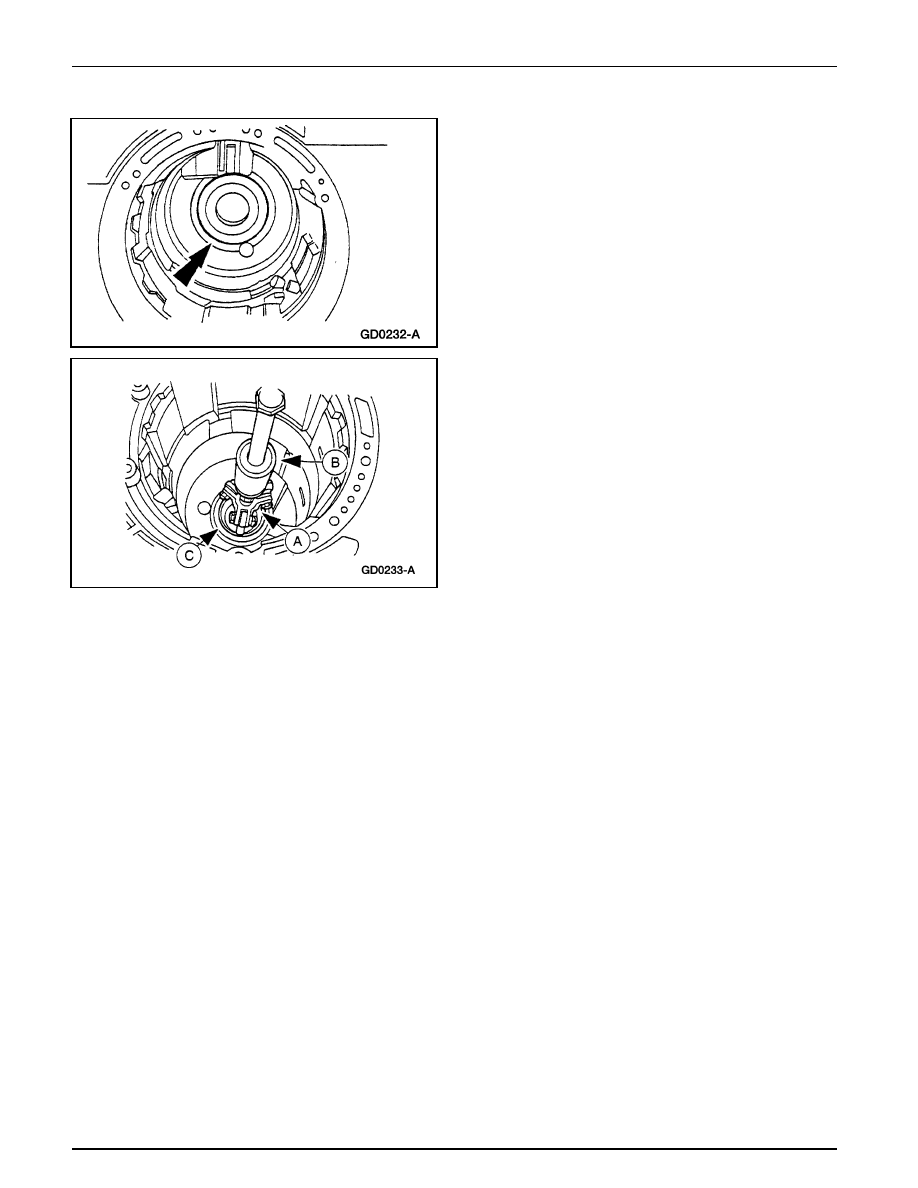

50. Remueva el cojinete trasero No. 9 de la caja.

Transmisión (Continuación)

51. Inspeccione y si es necesario, utilice el Extractor de Anillos

de Cojinete (A) y el Martillo de Percusión (B) para remover
el buje trasero de la caja (C).

Transmisión Automática — 4R70W

307-01A-178

307-01A-178

Cuerpo de Válvulas de Control Principal

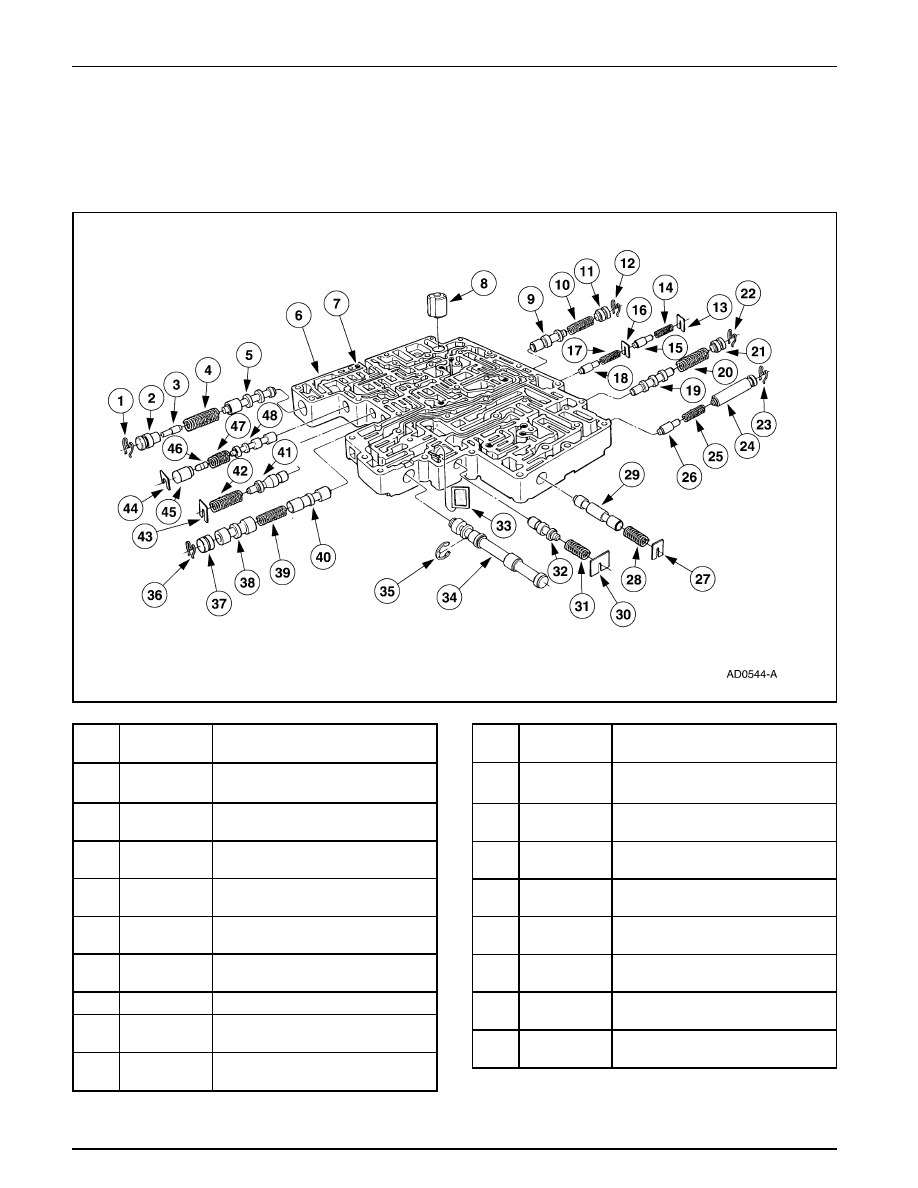

Cuerpo de Válvulas de Control Principal – Vista Desarmada

Desmontaje

Transmisión

Número

Item

de  Parte

Descripción

10

—

Resorte de la Válvula Reguladora de
Presión (Parte de 7A100)

11

 —

Tapón de Retención de Válvulas
(Parte de 7A100)

12

—

Retén  del Tapón de Válvula (Parte
de 7A100)

13

—

Placa del Retén  de Válvula (Parte
de 7A100)

14

—

Resorte de la Válvula Moduladora
de Capacidad (Parte de 7A100)

15

—

Válvula Moduladora de Capacidad
(Parte de 7A100)

16

—

Placa de Retención del Resorte
(Parte de 7A100)

17

—

Resorte de la Válvula Moduladora
de Capacidad (Parte de 7A100)

1

—

Retén  del Tapón de la Válvula (Parte
de 7A100)

2

—

Manga de la Válvula de Refuerzo de
Presión (Parte de 7A100)

3

—

Válvula de Refuerzo de Presión
Principal (Parte de 7A100)

4

—

Resorte de la Válvula Reguladora de
Presión Principal (Parte de 7A100)

5

—

Válvula Reguladoras Principal
(Parte de 7A100)

6

 7A100

Conjunto del Cuerpo de Válvulas de
Control Principal

7

 7E195

Bolas Reguladoras (Se Requieren 8)

8

 7H171

Válvula de Contraflujo de
Convertidor

9

—

Válvula Reguladora de Presión
(Parte de 7A100)

Número

Item

de Parte

Descripción

Transmisión Automática — 4R70W

307-01A-179

307-01A-179

Transmisión  (Continuación)

Número

Item

de  Parte

Descripción

34

—

Válvula Manual de Control (Parte
de 7A100)

35

—

Anillo de Retención (Parte de
7A100)

36

—

Retén  del Tapón de la Válvula (Parte
de 7A100)

37

—

Tapón de Retención de la Válvula
(Parte de 7A100)

38

—

Válvula de Cambios 2-3 (Parte de
7A100)

39

—

Resorte de la Válvula de Cambio 2-3
(Parte de 7A100)

40

—

Válvula de Cambio 1-2 (Parte de
7A100)

41

—

Válvula Reguladora de Presión
(Parte de 7A100)

42

—

Resorte de la Válvula Reguladora de
Presión (Parte de 7A100)

43

—

Placa de Retención del Resorte
(Parte de 7A100)

44

—

Placa de la Válvula de Control (Parte
de 7A100)

45

—

Manga del Embolo de Control del
Embrague de Desviación (Parte de
7A100)

46

—

Émbolo  de la Válvula de Control del
Embrague de Desviación (Parte de
7A100)

47

—

Resorte de la Válvula de Control del
Embrague de Desviación (Parte de
7A100)

48

—

Válvula de Control del Embrague de
Desviación (Parte de 7A100)

18

—

Válvula Moduladora de Capacidad
(Parte de 7A100)

19

—

Válvula de Cambio 3-4 (Parte de
7A100)

20

—

Resorte de la Válvula de Cambio 3-4
(Parte de 7A100)

21

—

Tapón de Retención de la Válvula
(Parte de 7A100)

22

—

Retén del Tapón de la Válvula (Parte
de 7A100)

23

—

Retén  del Tapón de la Válvula (Parte
de 7A100)

24

—

Retén  de la Válvula (Parte de 7A100)

25

—

Resorte de la Válvula Moduladora
de Capacidad (Parte de 7A100)

26

—

Válvula Moduladora de Capacidad
(Parte de 7A100)

27

—

Placa de Retención del Resorte
(Parte de 7A100)

28

—

Válvula de Retroceso 2-3 (Parte de
7A100)

29

—

Válvula (Parte de 7A100)

30

—

Placa de Retención del Resorte
(Parte de 7A100)

31

—

Resorte de la Válvula Reguladora de
Presión (Parte de 7A100)

32

—

Válvula Reguladora de Presión
(Parte de 7A100)

33

—

Colador del Solenoide

Número

Item

de Parte

Descripción

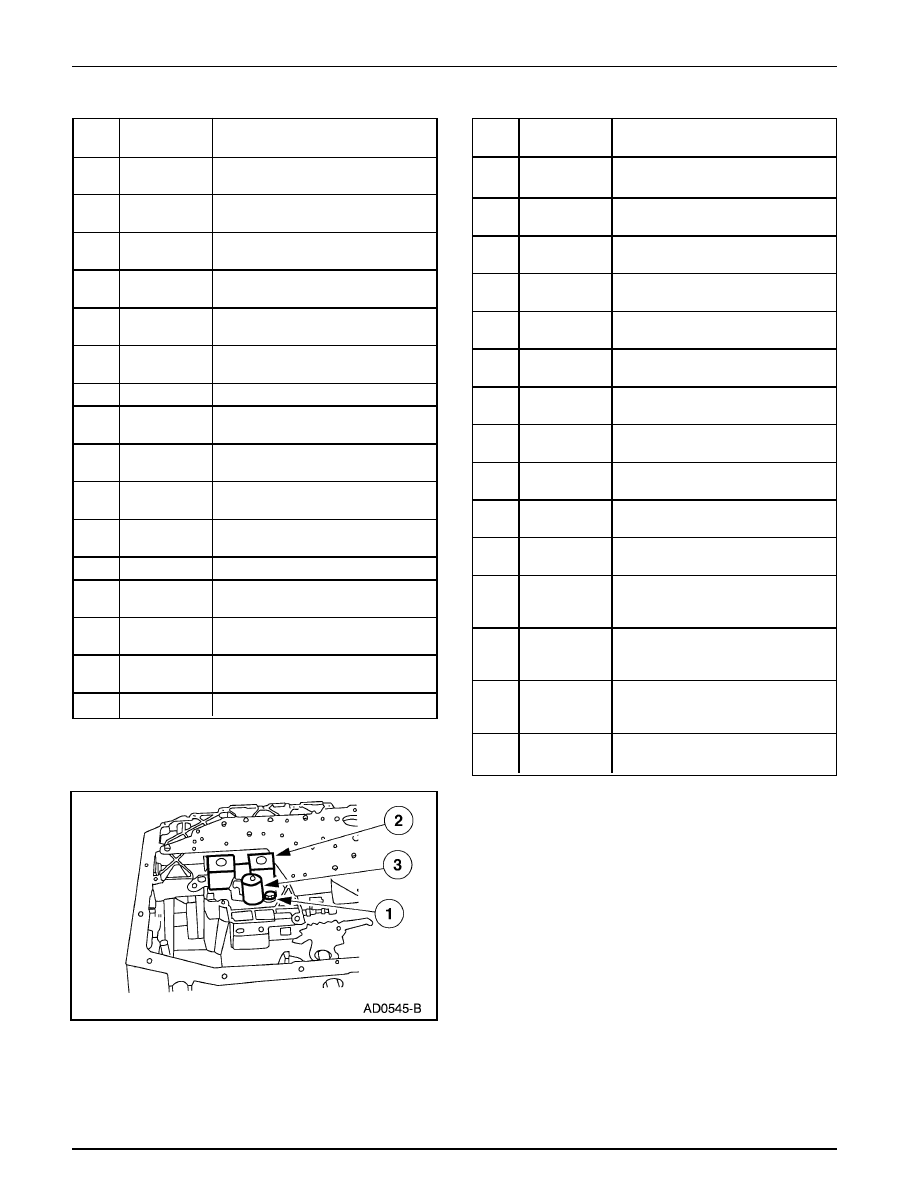

1.

Remueva el solenoide del embrague del convertidor de
torque (solenoide TCC) (7G136) y el solenoide de cambios
(7G484).

1

Remueva el tornillo.

2

Remueva el solenoide de cambios

3

Remueva el  solenoide del convertidor de torque.

Transmisión Automática — 4R70W

307-01A-180

307-01A-180

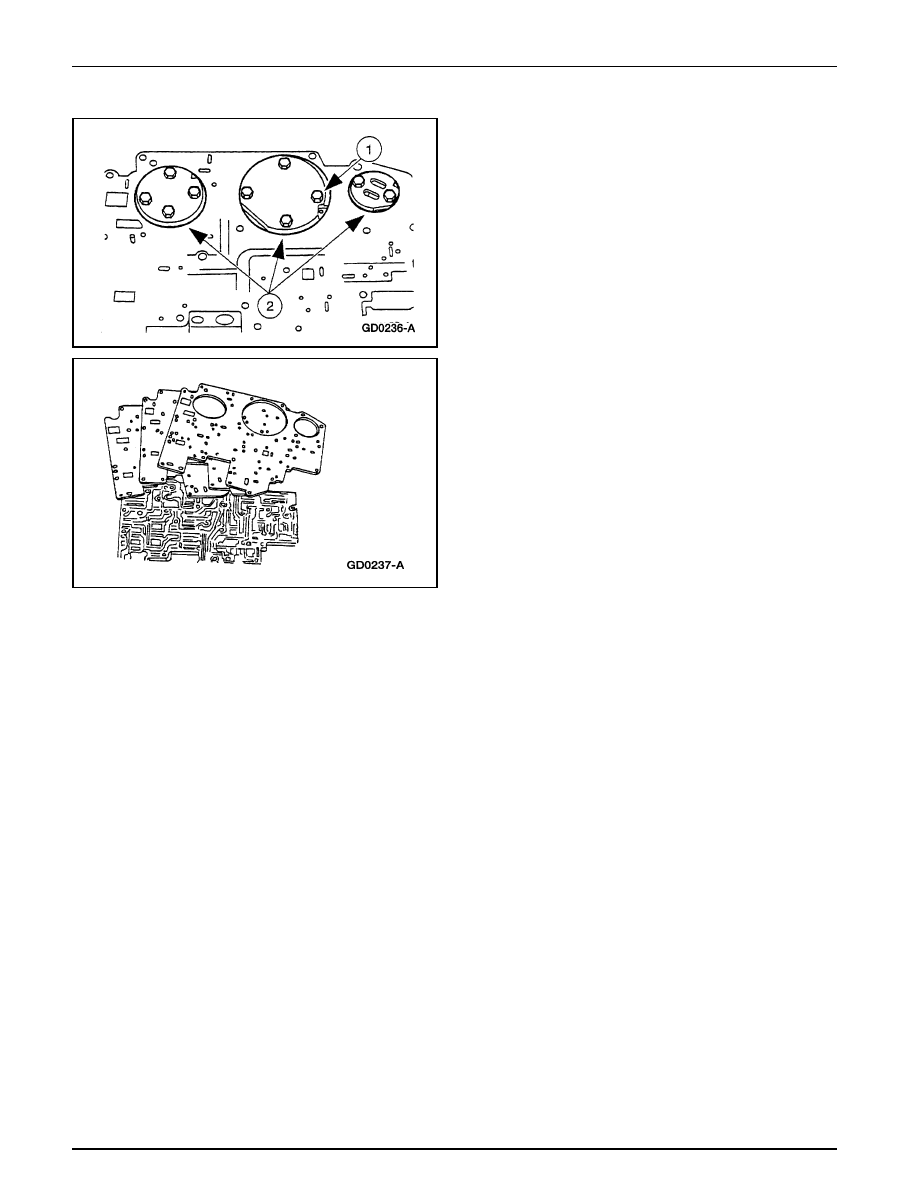

2.

Remueva las tres placas de refuerzo.

1

Remueva los tornillos.

2

Remueva las placas

Transmisión (Continuación)

3.

Remueva la placa separadora y deseche las empacaduras.
