32. Gire la transmisión de la posición vertical hasta que el

extremo se acople al motor quede hacia arriba (gire 180

o

)

33.

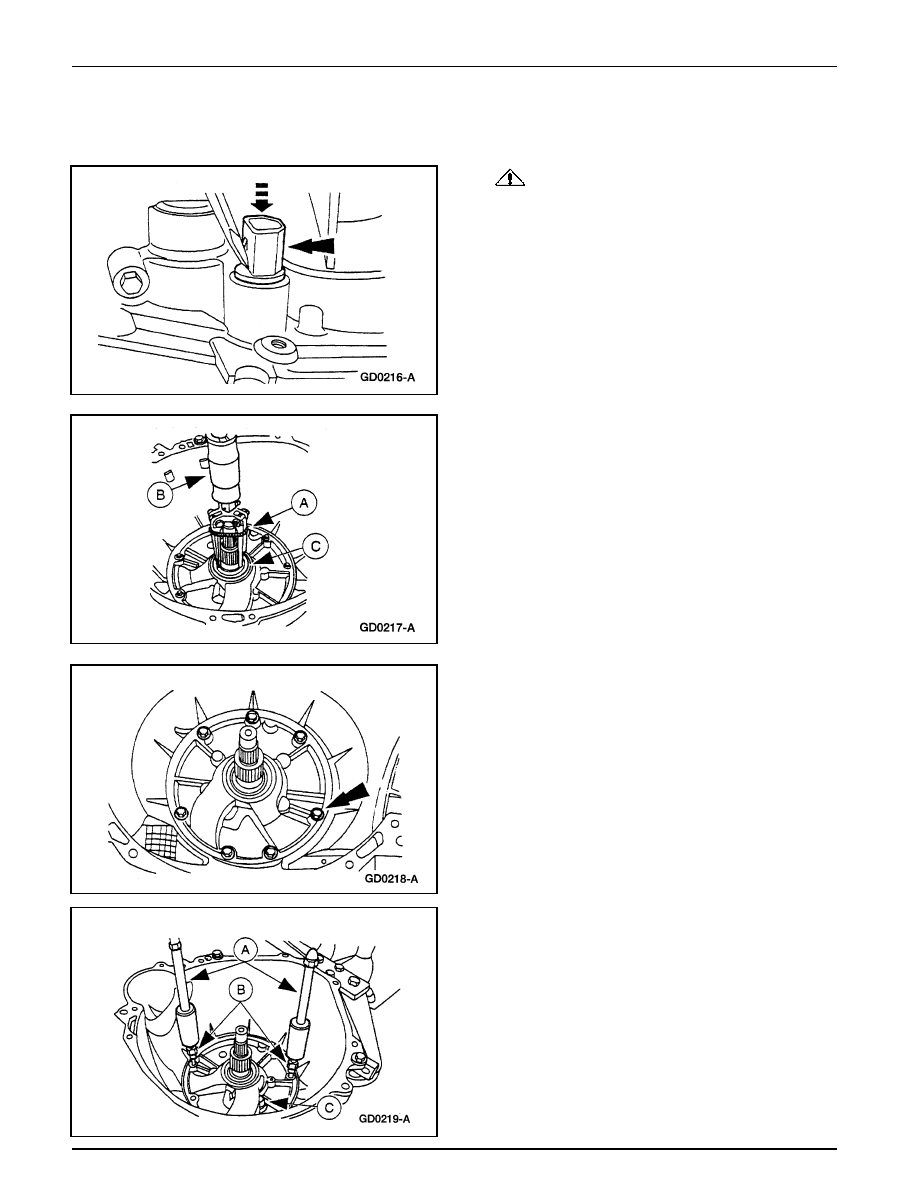

CUIDADO: Se debe tener extremo cuidado durante

la remoción del conector de la transmisión. No hale por
los cables, ni use martillo en el cuerpo del conector.
Ponga un destornillador en la porción plana del conector y
empuje hacia fuera el conector por la parte inferior de la
caja.

Transmisión (Continuación)

34. Utilice el Removedor de Sellos (A) y el Martillo de Percusión

(B) para remover el sello de la bomba delantera.

35. Nota:  Los pernos del cuerpo de la bomba han sido

recubiertos con un sellador. Será necesario el empleo de
mucha fuerza para remover estos pernos.

Remueva los pernos.

36. Utilice dos Martillos de Percusión (A) y los Adaptadores

del Extractor de la Bomba (B) para remover el soporte de la
bomba delantera (C).

Transmisión Automática — 4R70W

307-01A-174

307-01A-174

37. Remueva y deseche la empacadura de la bomba de aceite.

38.

CUIDADO: Remueva cuidadosa el conjunto para

evitar dañar el material de fricción de la banda de
sobremarcha por los impulsores del embrague de
retroceso.

Remueva los siguientes componentes en conjunto:

•

Paquete de embrague intermedio.

•

Embrague unidireccional intermedio (7A089).

•

Embrague de retroceso (7B164).

•

Conjunto de embrague de avance.

Transmisión (Continuación)

39. Desacople y remueva la banda de sobremarcha.

40. Remueva el cubo del embrague de avance (A) y el cojinete

delantero del cubo del embrague de avance No. 3 (B).

41. Remueva el eje corto intermedio.

Transmisión Automática — 4R70W

307-01A-175

307-01A-175

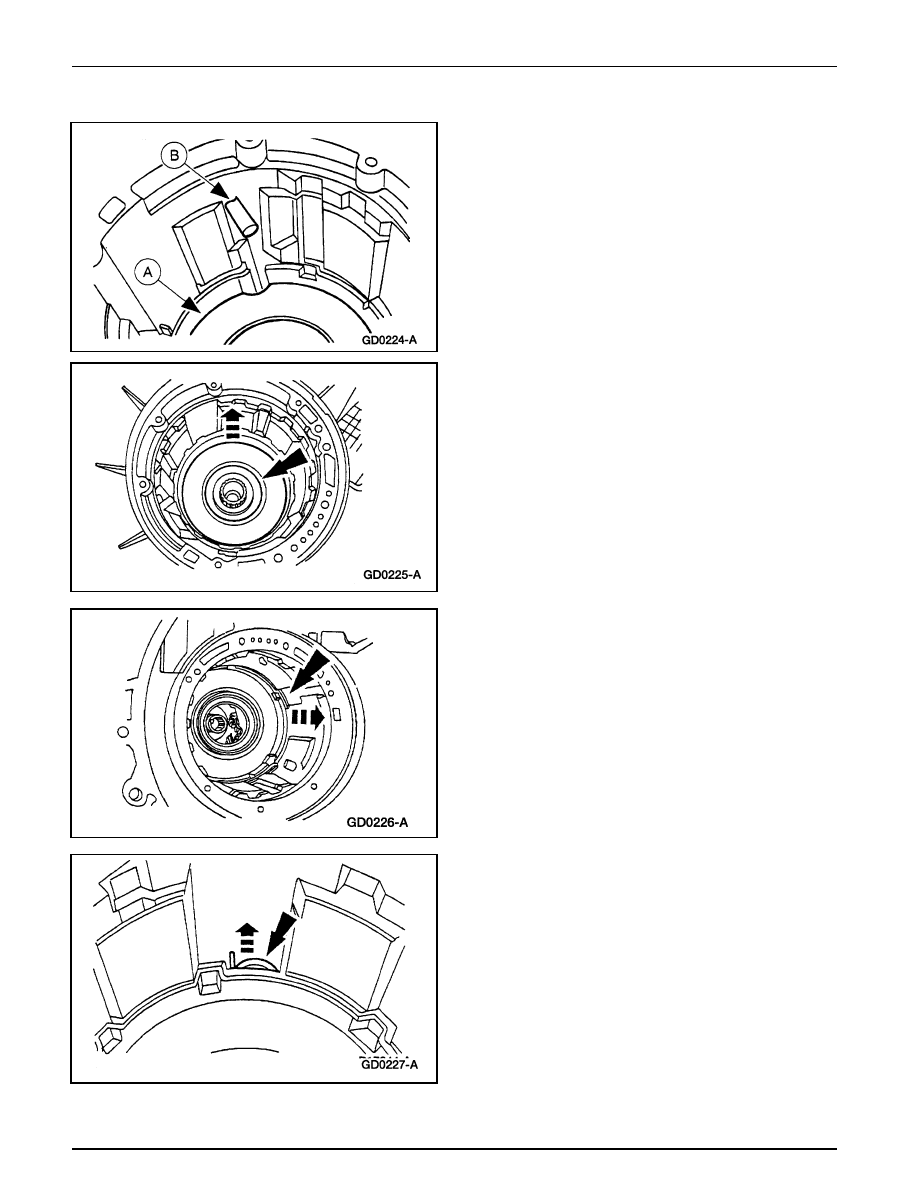

42. Rote el engranaje central de retroceso (A) para alinearlo

con el pasador de anclaje de la banda de sobremarcha (B).

Transmisión (Continuación)

43. Remueva los siguientes componentes en conjunto:

•

Engranaje central del embrague de avance.

•

Cojinete No. 5 del engranaje central del embrague de
avance.

•

Engranaje central del embrague de retroceso.

•

Cojinete No. 4 del cubo del embrague de avance.

44. Remueva al anillo de retención del soporte central y tome

nota de la ubicación para el montaje.

45. Remueva el resorte de la caja al soporte planetario.

Transmisión Automática — 4R70W

307-01A-176

307-01A-176

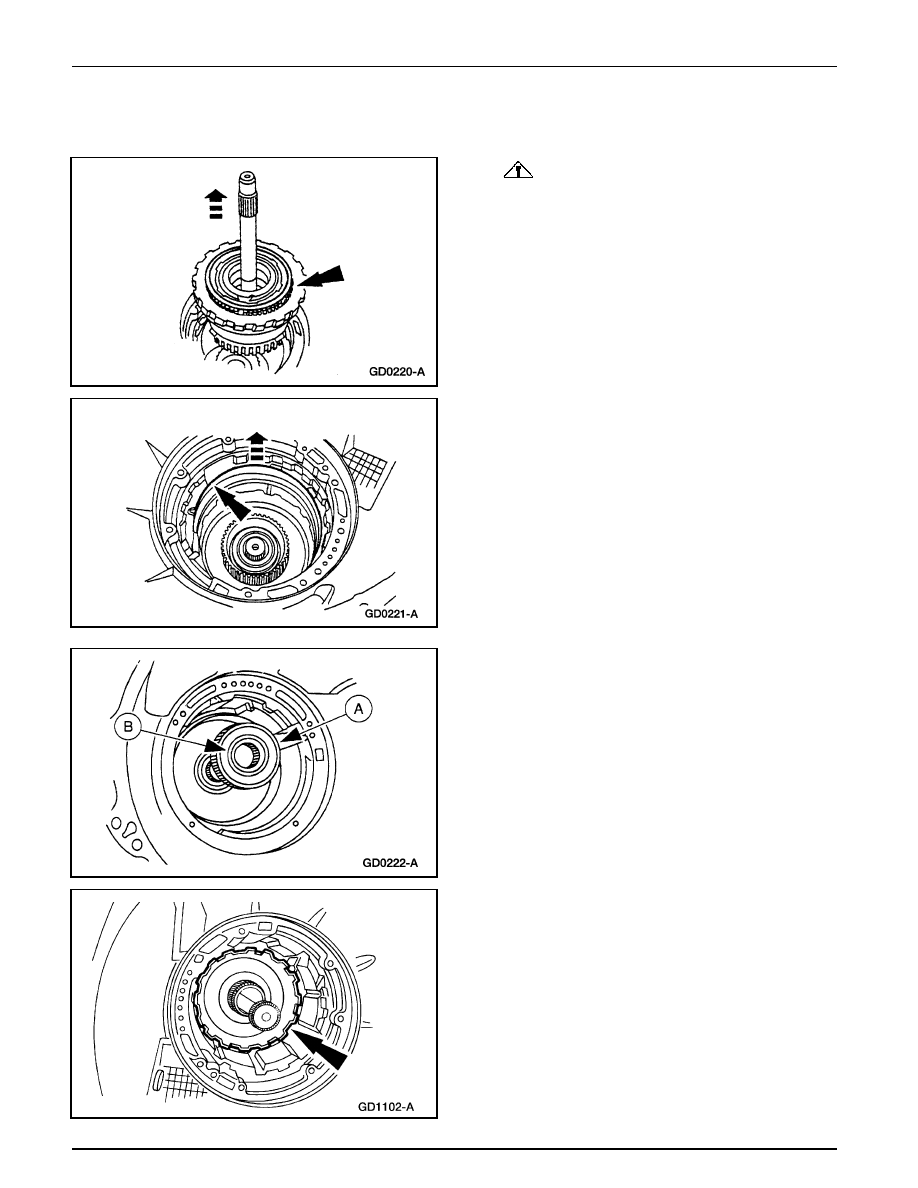

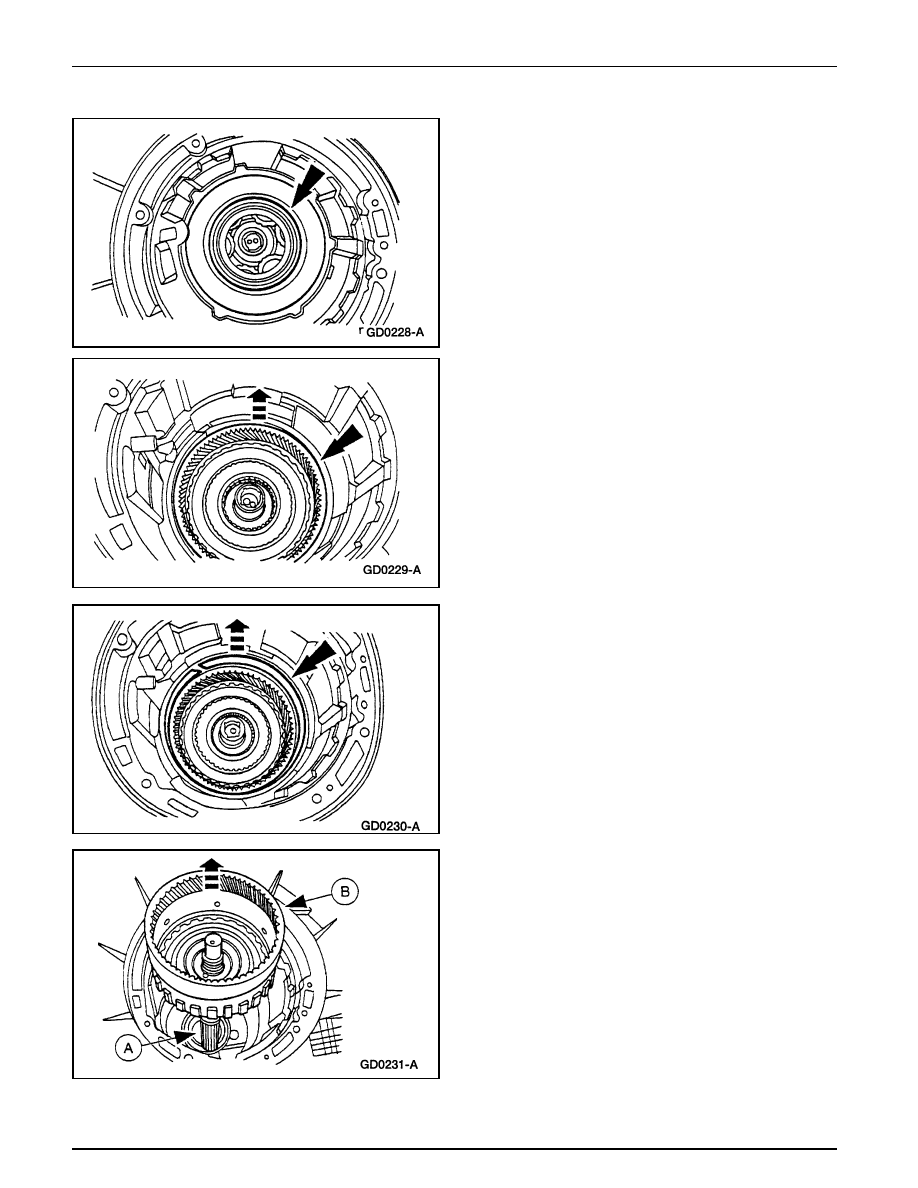

46. Remueva el soporte y el engranaje planetario en conjunto.

Transmisión (Continuación)

47. Remueva la banda del embrague de retroceso.

48. Remueva el anillo de retención.

49. Remueva el (A) y el conjunto de engranaje del anillo del

eje de salida (B) y el embrague directo.
