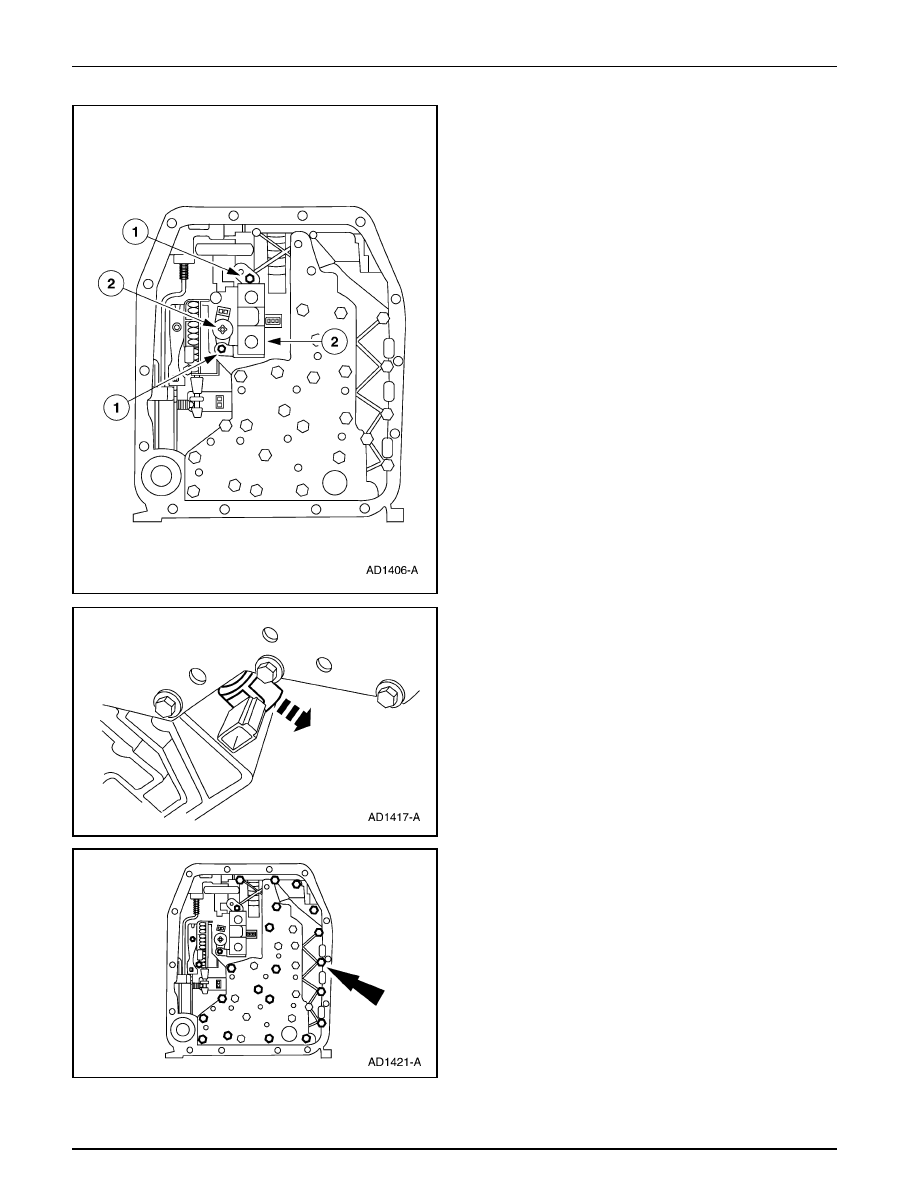

Transmisión Automática — 4R70W

307-01A-169

307-01A-169

Transmisión (Continuación)

17. Remueva los solenoides de cambios y del embrague del

convertidor de torque (TCC).

1

Remueva los pernos.

2

Remueva los solenoides de cambios y del embrague
del convertidor de torque (TCC).

18. Remueva el solenoide EPC:

19. Remueva los 23 pernos del cuerpo de válvulas de control

principal y deseche el colador de descarga de la bomba.

Transmisión Automática — 4R70W

307-01A-170

307-01A-170

Transmisión (Continuación)

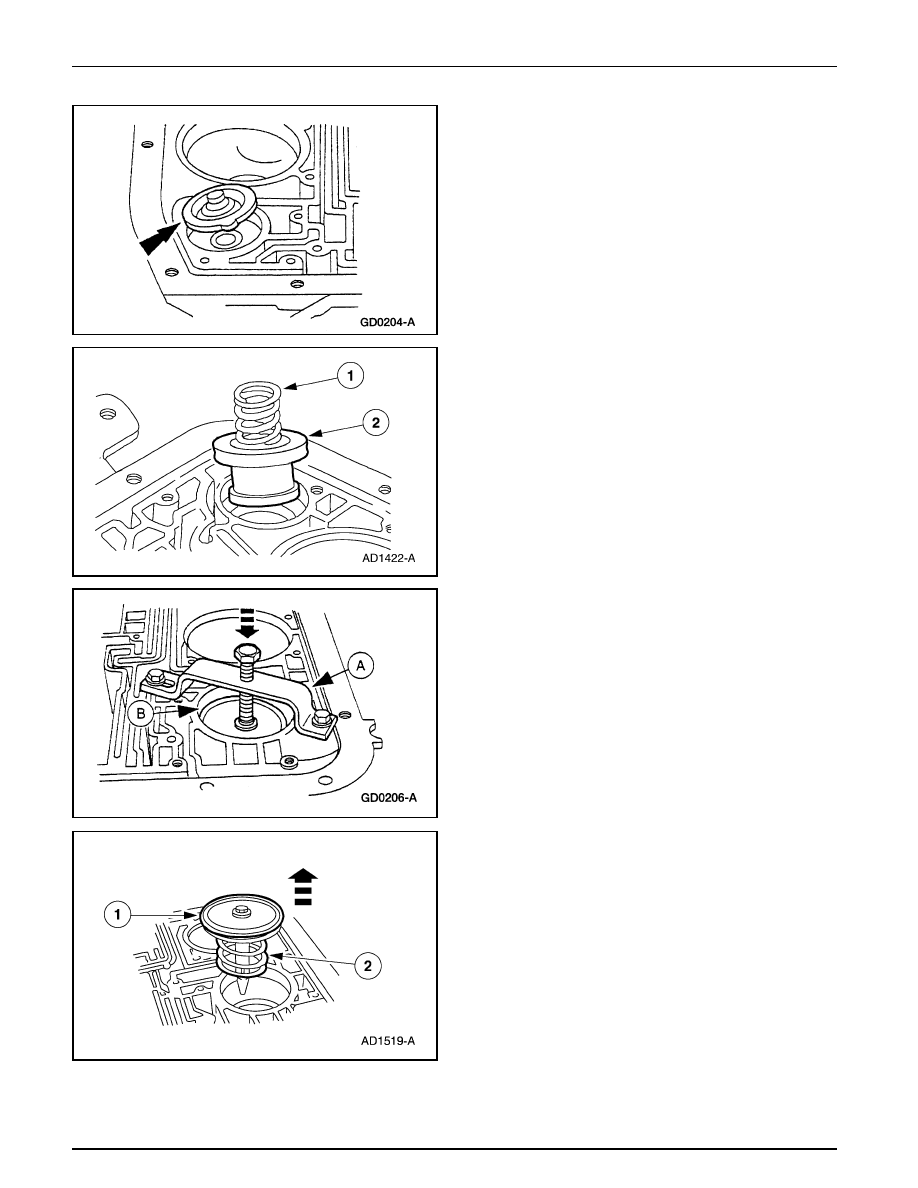

20. Remueva el retén del resorte del acumulador 2-3.

21. Remueva el pistón del acumulador 2-3.

1

Remueva el resorte del acumulador 2-3.

2

Remueva el pistón del acumulador 2-3.

22. Nota: Si no se dispone de la herramienta, se debe tener

extremo cuidado. La tensión del resorte forzará el conjunto
del pistón del servo de sobremarcha fuera de la caja. Se
puede dañar la abertura de la caja cuando se trate de
aplicar palanca en el anillo de retención interno.

Utilice el Removedor/Reemplazante del Pistón del Servo
(A) para comprimir el resorte del pistón, luego remueva
el retén  del pistón del servo de sobremarcha (B) (7G280).

23. Remueva el pistón del servo de sobremarcha (7F200).

1

Remueva el pistón del servo de sobremarcha.

2

Remueva el resorte de recuperación del pistón del
servo de sobremarcha (7F201).

Transmisión Automática — 4R70W

307-01A-171

307-01A-171

Transmisión (Continuación)

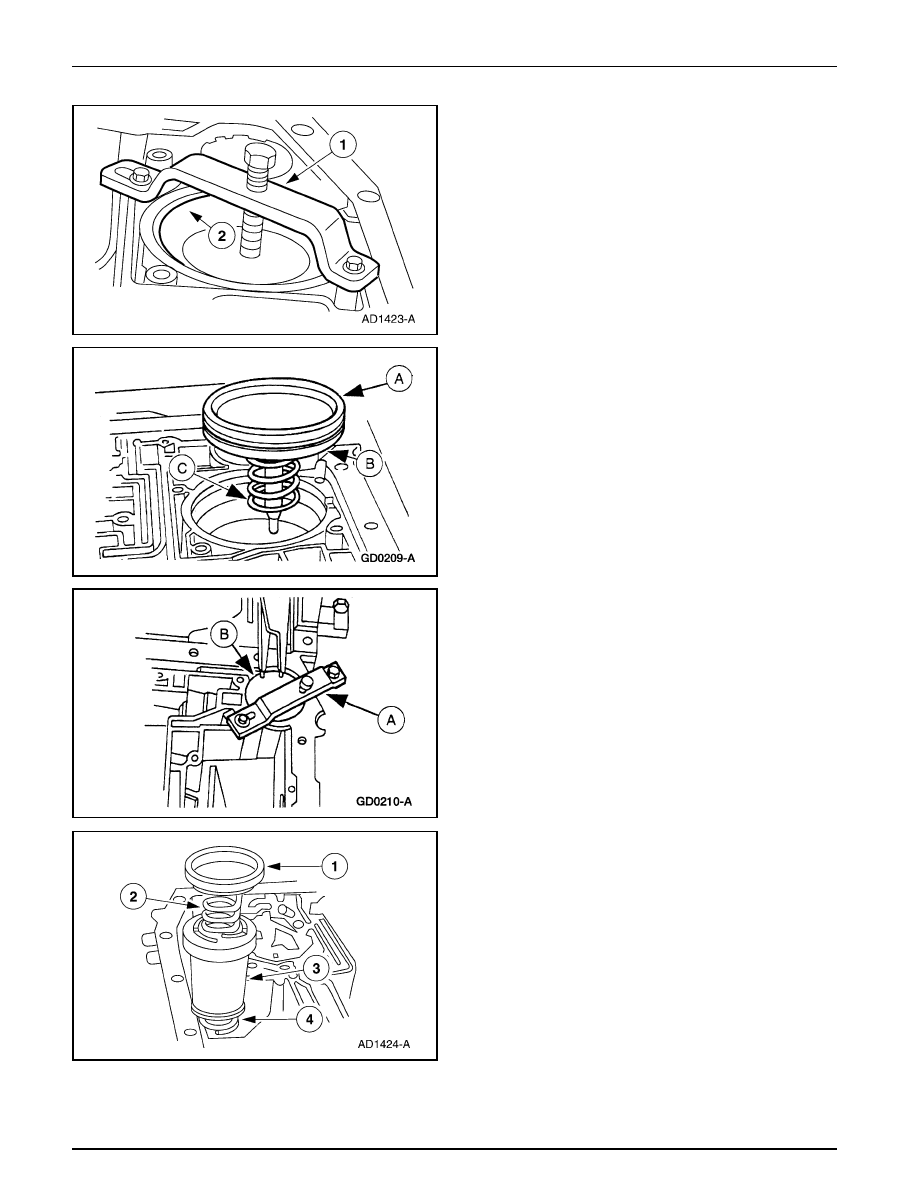

24. Utilice el Removedor/Reemplazante del Pistón del Servo

para remover el anillo de retención del servo de la banda
de retroceso.

1

Comprima el servo de la banda de retroceso.

2

Remueva el anillo de retención de la banda de
retroceso.

25. Remueva la tapa del servo de la banda de retroceso (A)

(7D036), el pistón del servo de la banda de retroceso (B)
y la varilla (7D189) y el resorte del servo de la banda de
retroceso (C) (7D031).

26. Utilice el Reemplazante Removedor del Pistón del Servo

(A) para comprimir la tapa del acumulador 1-2 y el anillo
de retención del pistón del acumulador 1-2 (B) (7384).

27. Remueva el resorte superior del acumulador 1-2.

1

Remueva la tapa del resorte del acumulador 1-2.

2

Remueva el resorte inferior del acumulador 1-2.

3

Remueva el acumulador 1-2.

4

Remueva el resorte superior del acumulador 1-2.

Transmisión Automática — 4R70W

307-01A-172

307-01A-172

Transmisión (Continuación)

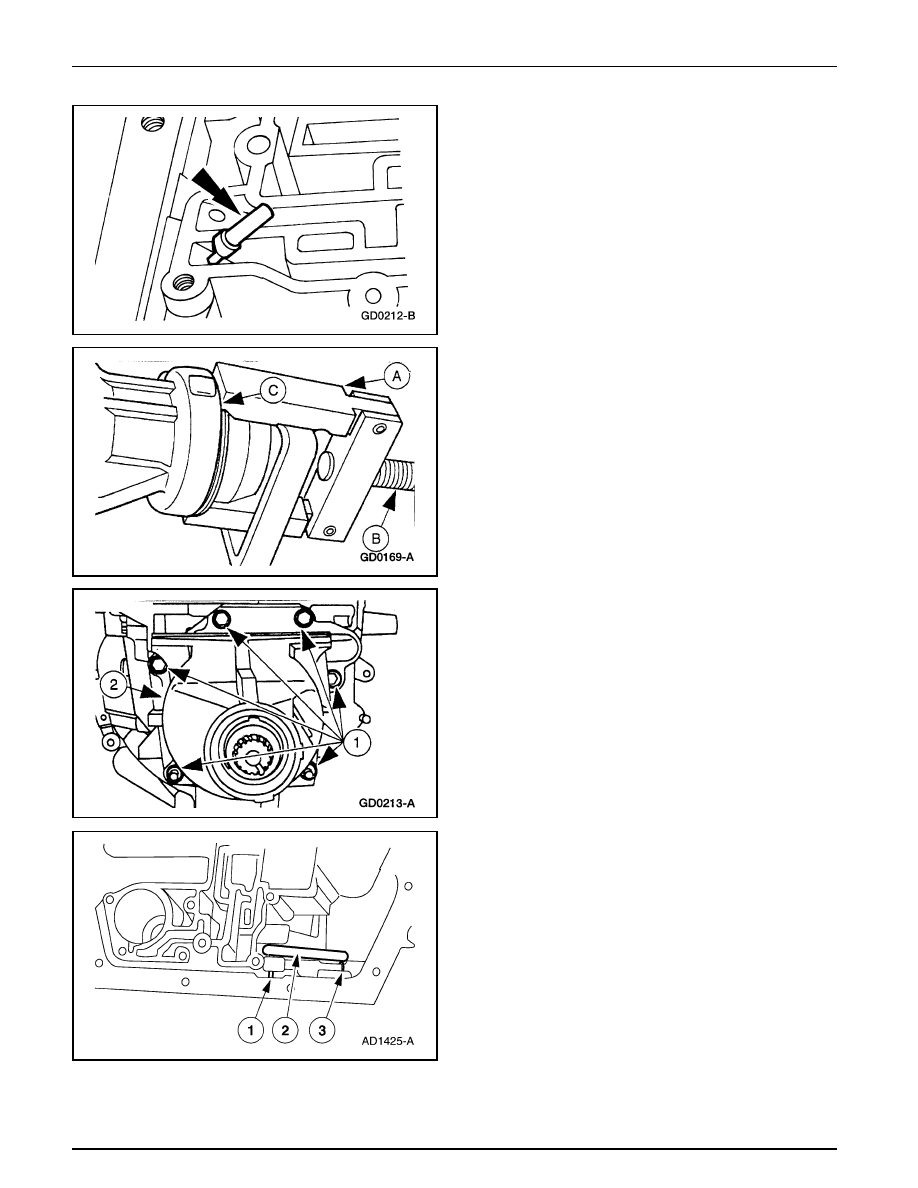

28. Remueva el colador del fluido.

29. Utilice el Removedor de Sellos (A) y el Martillo de

Percusión (B) para remover el sello de la envuelta de la
extensión (C).

30. Nota: Los pernos de la envuelta de la extensión han sido

recubiertos con un sellador. Será necesario el empleo de
mucha fuerza para remover estos pernos.

Remueva la envuelta de la extensión.

1

Remueva los pernos y las tuercas.

2

Remueva la envuelta de la extensión y la empacadura.

31. Remueva el trinquete de aparcamiento.

1

Remueva el eje del trinquete de aparcamiento.

2

Remueva el resorte de recuperación del trinquete de
aparcamiento.

3

Remueva el trinquete de aparcamiento.
