Transmisión Automática — 4R70W

307-01A-205

307-01A-205

Transmisión (Continuación)

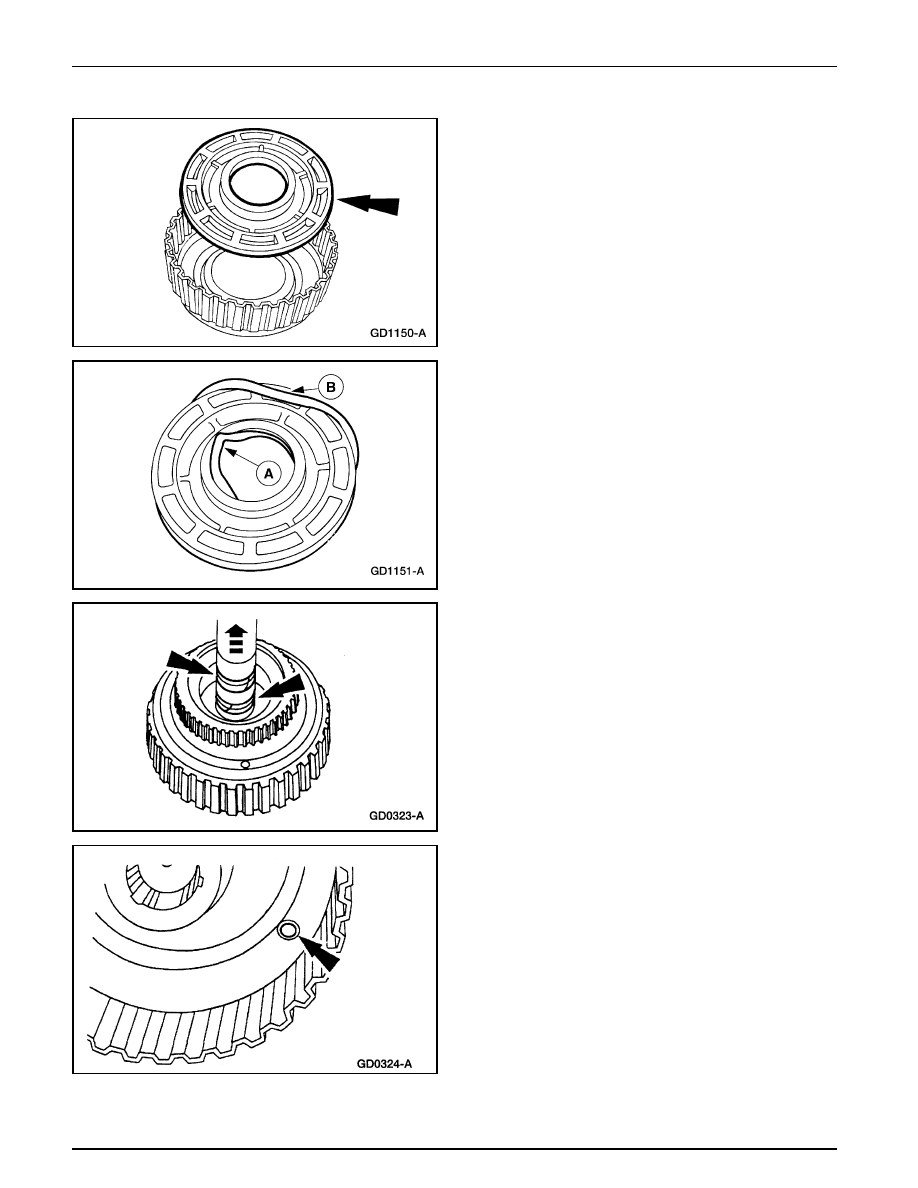

13. Nota: Puede ser necesario el uso de aire comprimido para

remover el pistón del embrague de avance.

Remueva el pistón del embrague de avance.

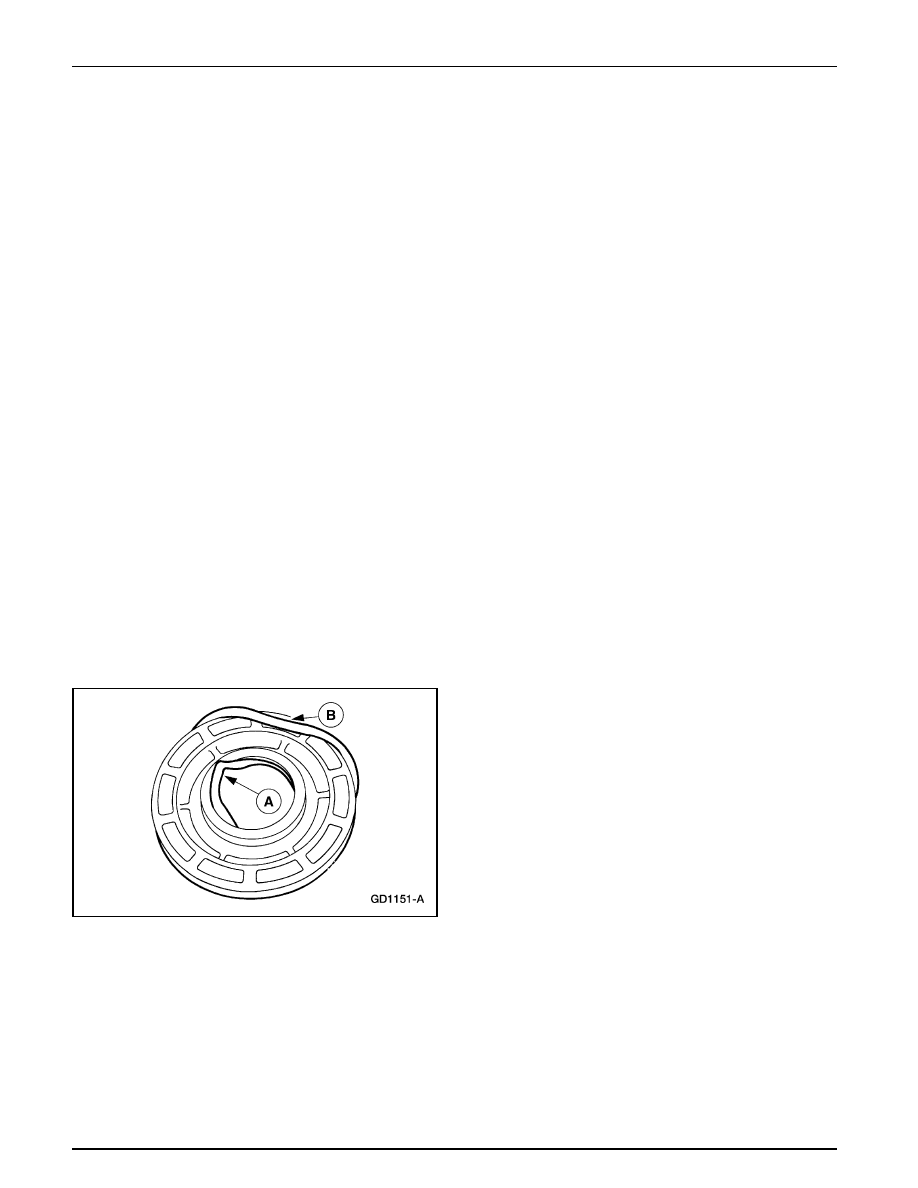

14. Remueva los sellos interior (A) y exterior (B) del pistón del

embrague de avance.

15. Nota:  Los sellos son sólidos pero se reemplazarán con

sellos blandos.

Remueva los sellos del eje de entrada del embrague de
avance.

16. Asegúrese de que la bola reguladora en el cilindro del

embrague está libre y limpia. Revise si el asiento es
apropiado.

Transmisión Automática — 4R70W

307-01A-206

307-01A-206

Transmisión (Continuación)

Montaje

1.

Revise si las superficies de empuje del cilindro del
embrague, la abertura del pistón y los bordes dentados del
plato de embrague están rayados o con rebabas. Las rayas
y rebabas menores pueden ser eliminadas con un paño de
azafrán. Reemplace el cilindro del embrague si está muy
rayado o dañado.

2.

Revise si el pasaje de fluido en el cilindro tiene
obstrucciones. Limpie todos los pasajes. Revise si el pistón
del embrague está rayado y reemplácelo si es necesario.
Inspeccione las bolas reguladoras para ver si tienen libertad
de movimientos y si asientan apropiadamente.

3.

Revise si el resorte de liberación del embrague está deforme
o roto. Reemplace el resorte (incluyendo el resorte
ondulado) si está distorsionado o roto.

4.

Revise si los platos de embrague, los platos de acero y el
plato de presión están desgastados o las superficies están
rayadas. Reemplace todas las partes que estén
profundamente rayadas o con rebabas.

5.

Revise si las placas están planas y si encajan en los bordes
dentados del cubo del embrague. Deseche cualquier plato
que deslice libremente en los bordes dentados o que no
esté plano.

6.

Revise si las superficies de empuje del cubo del embrague
tiene rayas y si las estrías del cubo están desgastadas.

7.

Nota:  Para facilitar la manipulación, el conjunto del
embrague de avance puede ser colocado en la envuelta de
la extensión o en un hueco en el banco de trabajo.

Instale los sellos interior (A) y exterior (B) del pistón del
embrague de avance. Note la orientación de los anillos de
sellamiento antes de la instalación.

Transmisión Automática — 4R70W

307-01A-207

307-01A-207

Transmisión (Continuación)

8.

Nota: Recubra los sellos del pistón y el  área de sellamiento
del tambor del embrague con jalea de petróleo.

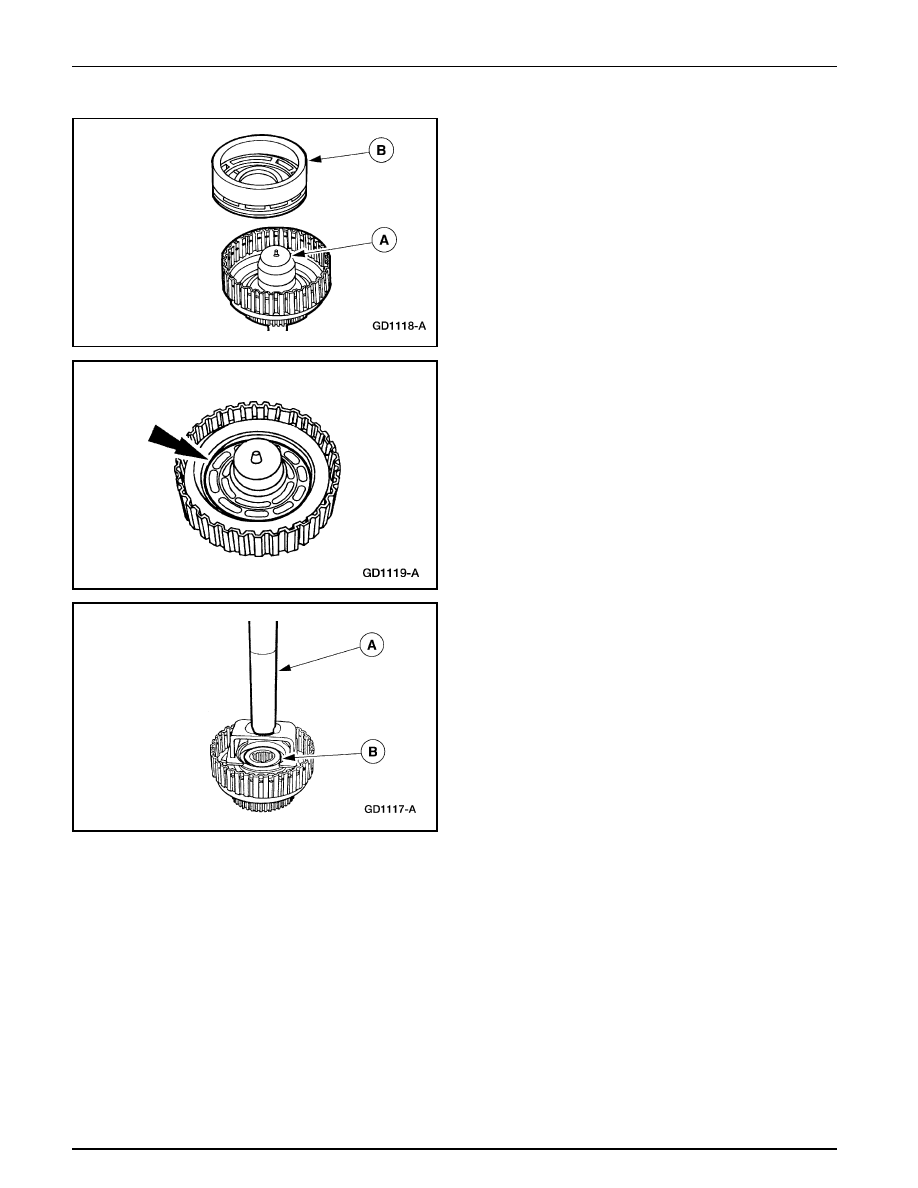

Sitúe el Protector del Sello de Labios del Embrague de
Avance (interior) (A) en el cubo del cilindro del embrague
y el Protector del Sello de Labios del Embrague de Avance
(exterior) (B) en el pistón del embrague.

9.

Instale el pistón del embrague de avance en el tambor del
embrague.

•

Empuje el pistón hasta el fondo del tambor aplicando
presión uniforme.

10. Utilice el Compresor del Resorte del Embrague Directo (A)

y una prensa de árbol para comprimir el resorte de
recuperación del pistón e instale el anillo de retención (B).

11. Libere lentamente la presión de la prensa y remueva el

embrague de avance.

Transmisión Automática — 4R70W

307-01A-208

307-01A-208

Transmisión (Continuación)

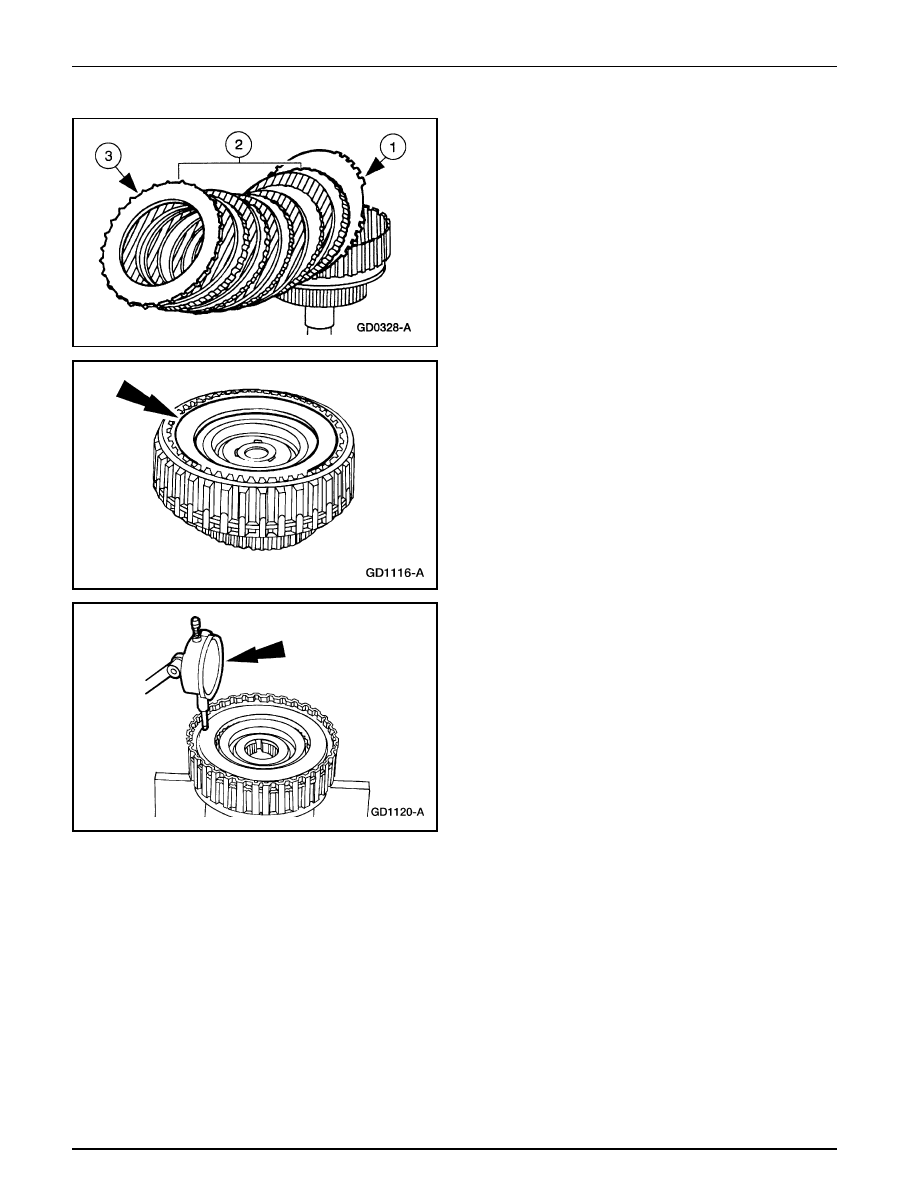

12. Nota: Antes de ensamblar, empape durante 15 minutos los

nuevos discos de embrague en fluido de transmisión.

Instale el conjunto del paquete de embrague.

1

Instale el anillo de presión.

2

instale el paquete de embrague.

3

Instale el plato de presión.

13. Instale el anillo de retención del paquete de embrague.

14. Sitúe en el paquete de embrague de avance y ajuste a cero

el Indicador de Dial Con Bandeja.

•

Empuje hacia abajo el paquete de embrague.

•

Libere la presión y ajuste a cero el indicador de dial.
