Transmisión Automática — 4R70W

307-01A-213

307-01A-213

Transmisión (Continuación)

Engranaje Central de Retroceso

Montaje

1.

El conjunto de engranajes centrales del embrague de
avance y de retroceso son ensamblados como parte del
procedimiento del montaje de la transmisión.

Número

Item

de  Parte

Descripción

1

 7f236

Cubo de Embrague Directo

2

 7F243

Cojinete Interior No. 7 del Embrague
Directo

3

 7F237

Cojinete Interior del Embrague
Directo

4

 7A153

Conjunto de Corona Dentada del Eje
de Salida

5

 7F283

Cilindro de Embrague Directo

6

 7F274

Sello del Eje de Salida al Cilindro de
Embrague Directo (Se Requieren 2)

7

 7F240

Cojinete Exterior No. 8 del Embrague
Directo

8

 97713-S

Anillo de Retención

9

 7C122

Anillo de Seguro

10

 7D164

Cubo del Eje de Salida

11

 7F273

 Sello Entre el Eje de Salida y la Caja
(Se Requieren 3)

12

 7060

Eje de Salida

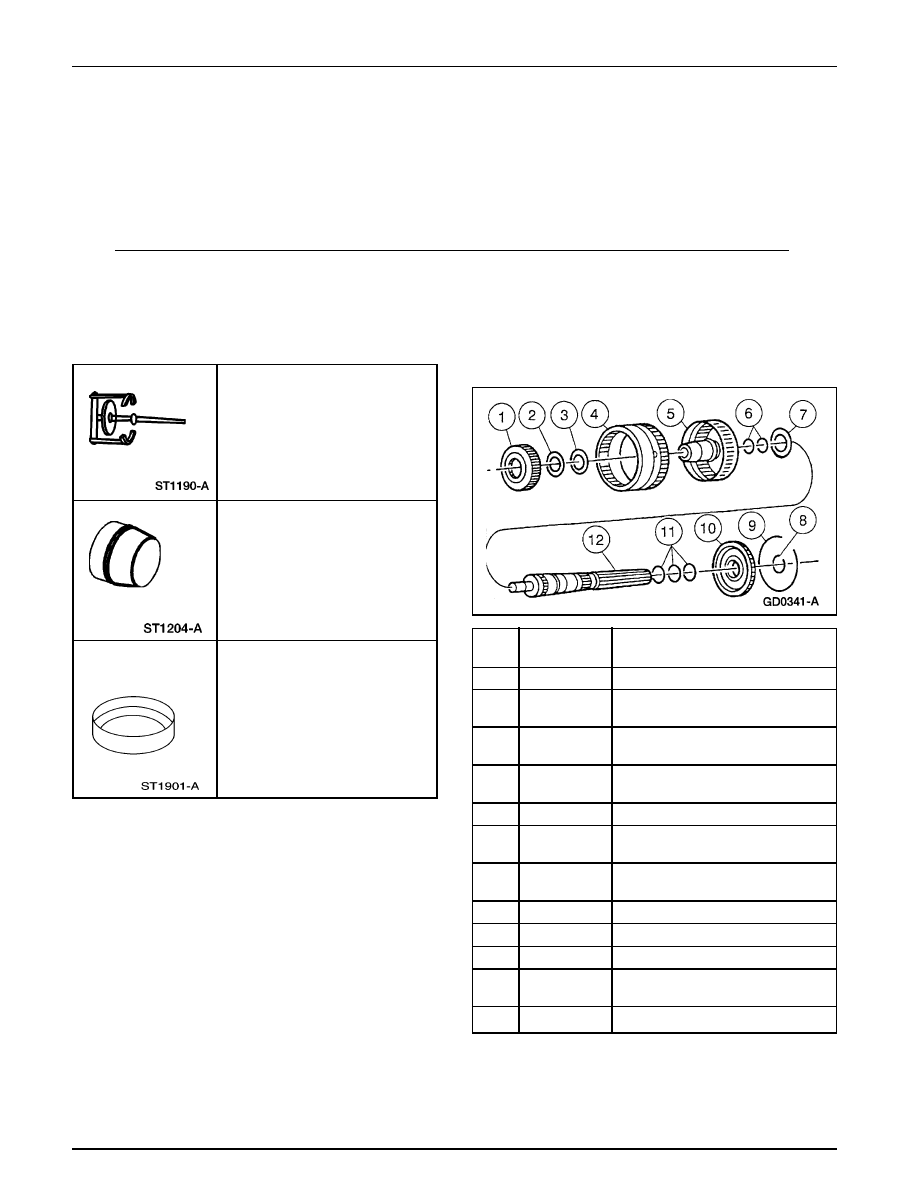

Eje de Salida y Cilindro del Embrague Directo

Herramienta(s) Especial(es)

Compresor de Resorte
de Embrague
307-015 (T65L-77515-A)

Protector de Sellos
307-080 (T80L-77234-A)

Protector de Sellos
307-081 (T80L-77254-A)

Vista Desarmada del Eje de Salida, Cilindro del Embrague
Directo y Corona Dentada

Transmisión Automática — 4R70W

307-01A-214

307-01A-214

Transmisión (Continuación)

Número

Item

de  Parte

Descripción

8



7C099

Sello Interior del Pistón del
Embrague Directo

9

 7A262

Pistón del Embrague Directo

10

 7F235

Conjunto de Retén  de Embrague
Directo y Resorte

11



7B164

Platos Estriados Internos del
Embrague Directo (Fricción)

12

 7F237

Soporte del Cojinete Interior del
Embrague Directo

13

 7F236

Cubo del Embrague Directo

Número

Item

de Parte

Descripción

1

 7F243

Cojinete No. 7 del Embrague Directo

2

 7D483

Anillo de Retención del Plato de
Presión del Embrague Directo

3

 7B066

Plato de Presión del Embrague
Directo

4

 7B442

Plato Estriado Externo del Embrague
Directo (Acero)

5

 388104-S

Anillo de Retención

6

 7F283

Cilindro del Embrague Directo

7

 7A233

Sello Externo del Pistón del
Embrague Directo

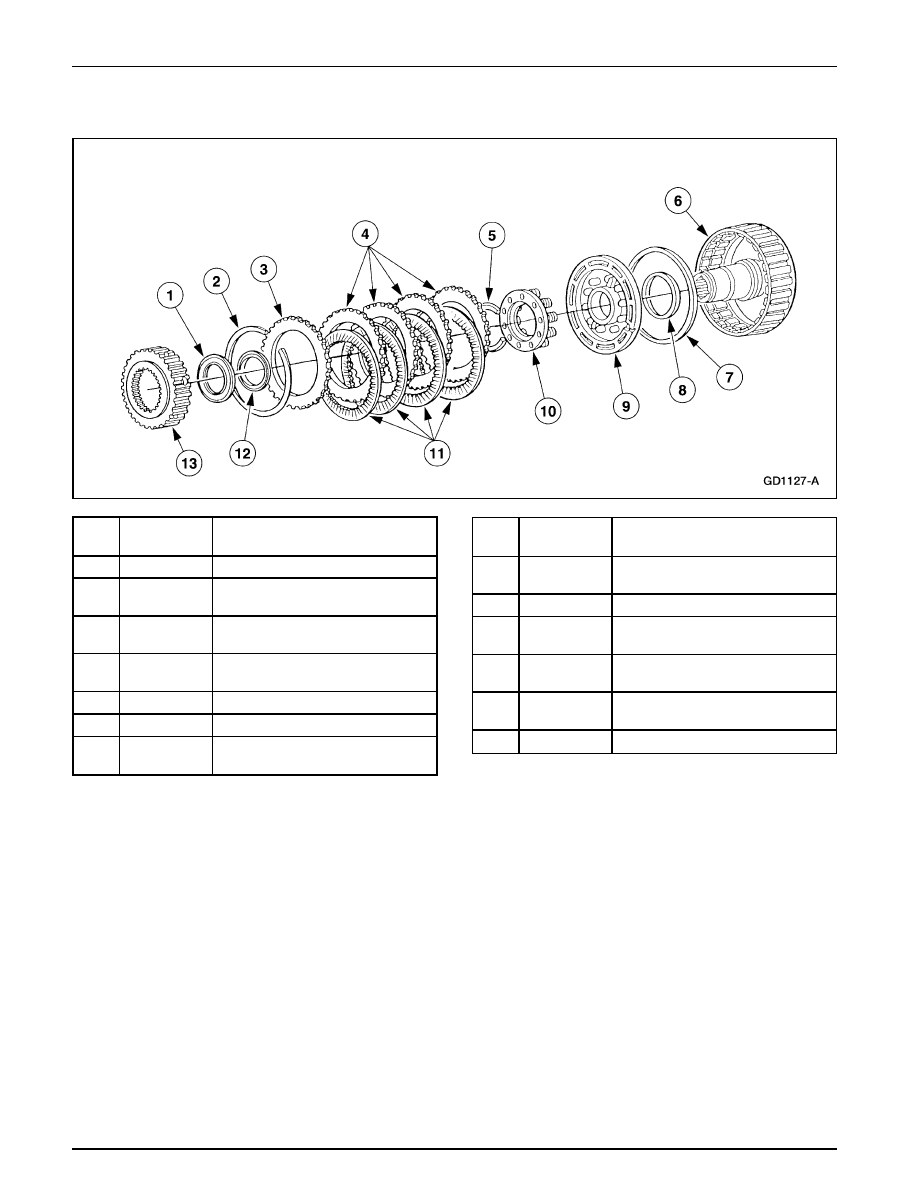

Vista Desarmada del Embrague Directo

Transmisión Automática — 4R70W

307-01A-215

307-01A-215

Transmisión (Continuación)

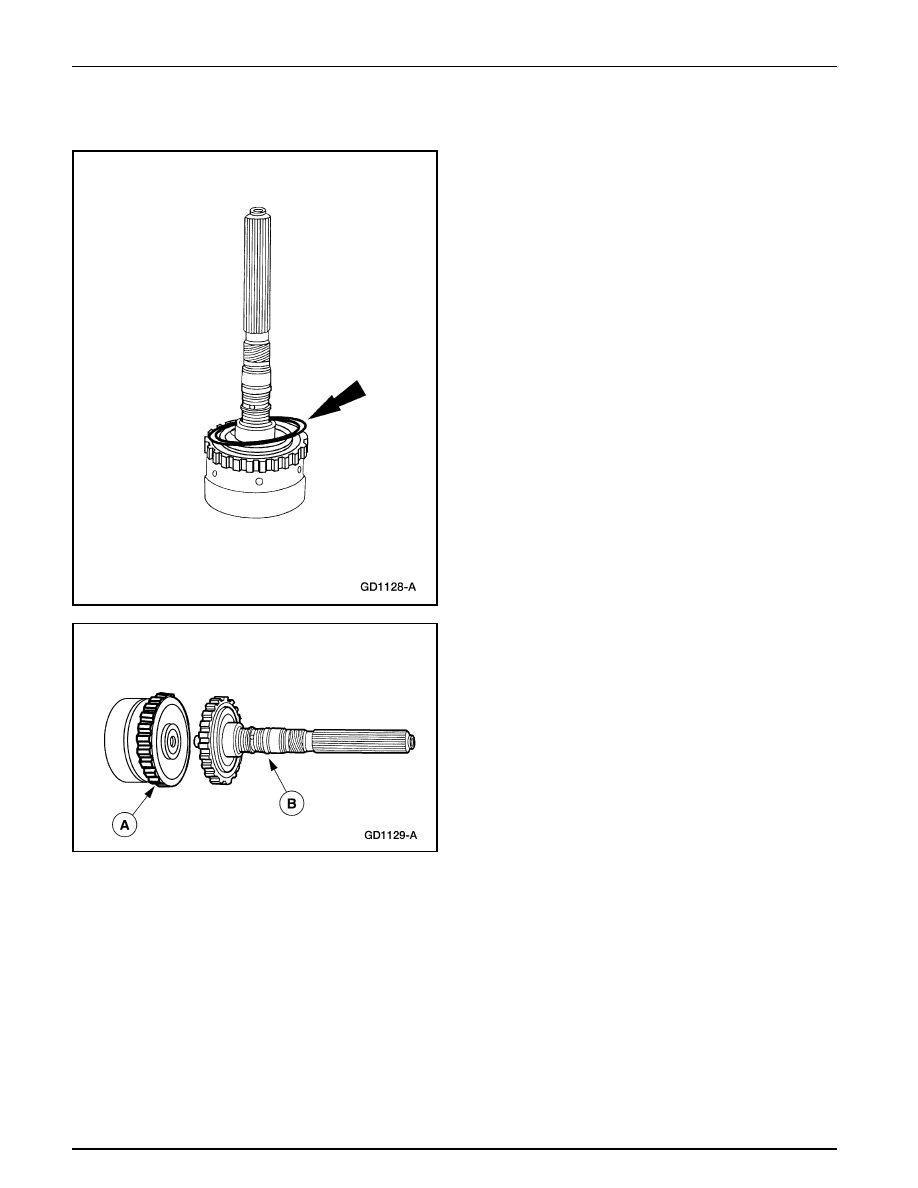

Desmontaje

1.

Nota: El punto amarillo en el eje de salida debe ser alineado
con el punto amarillo en la corona dentada del eje de salida
durante el procedimiento de montaje.

Remueva el anillo de retención de la corona dentada.

2.

Separe la corona (A) y el eje de salida (B).

Transmisión Automática — 4R70W

307-01A-216

307-01A-216

Transmisión (Continuación)

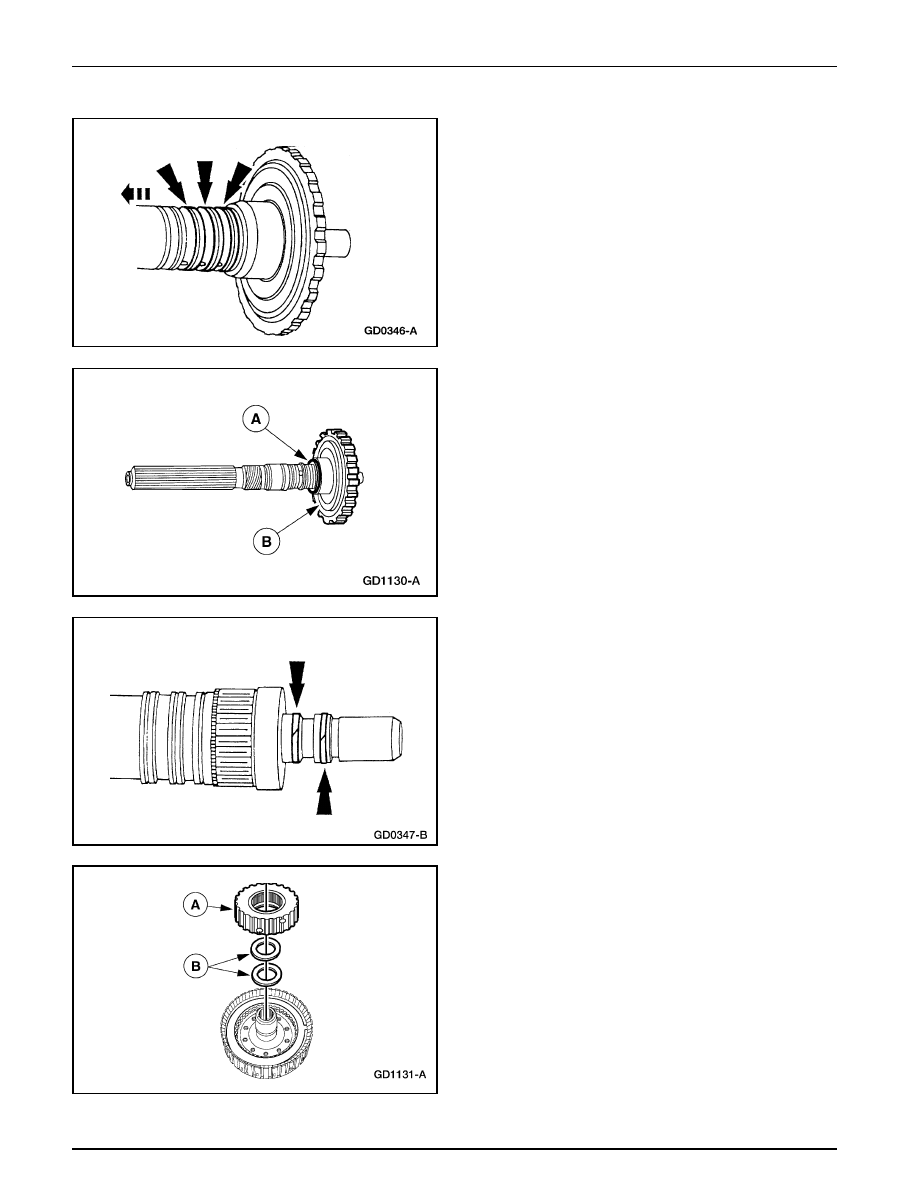

3.

Remueva los tres anillos selladores del eje de salida.

4.

Remueva el anillo de seguro del cubo del eje de salida (A)
y el cubo del eje de salida (B).

5.

Remueva los dos anillos selladores del embrague directo.

6.

Remueva el cubo del embrague directo (A) y el soporte del
cojinete interior y del embrague directo.
