Ford Explorer / Mercury Mountaineer. Manual - parte 403

Transmisión Automática — 4R70W

307-01A-69

307-01A-69

DIAGNOSTICO Y PRUEBA (Continuación)

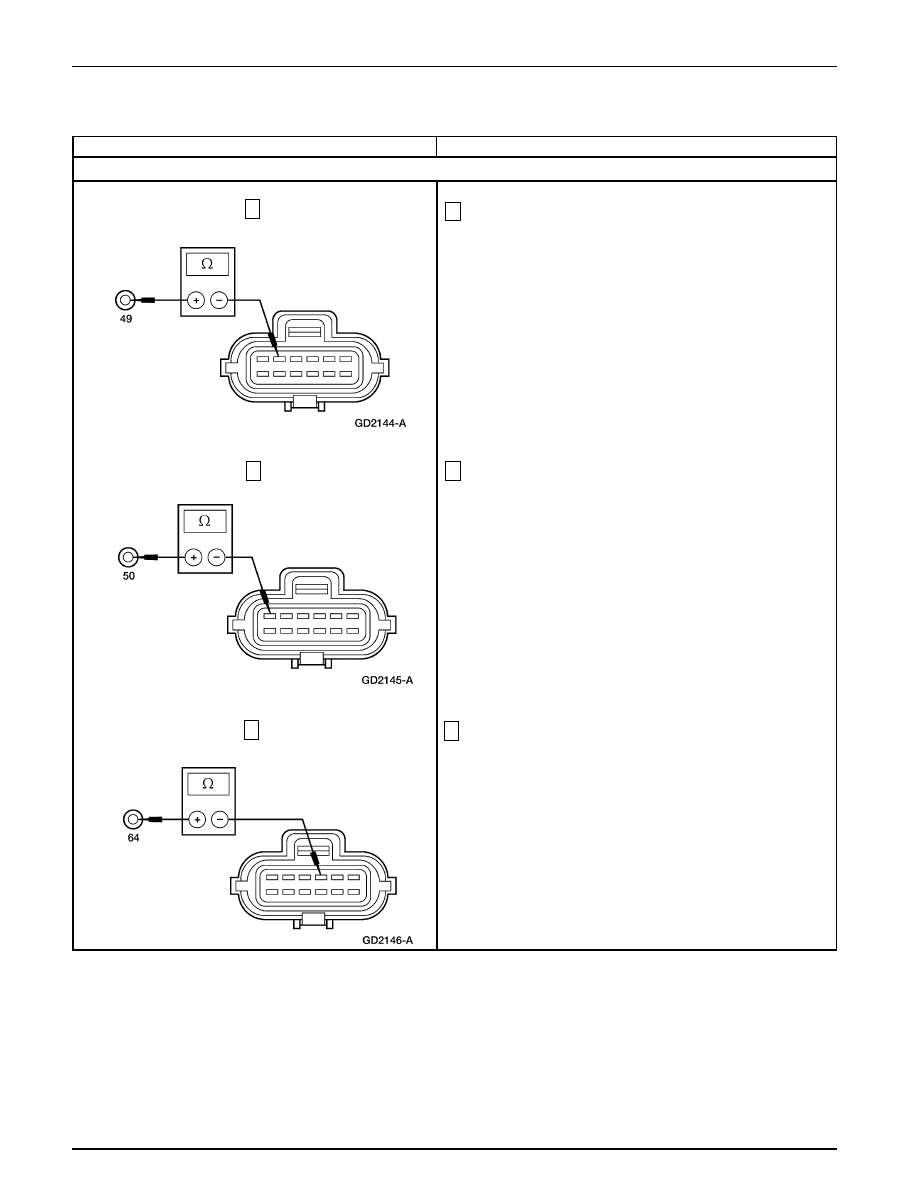

Prueba Pinpoint C: SENSOR DIGITAL DE RANGO DE LA TRANSMISION (TR) (Continuación)

7

Mida la resistencia entre el Pin de Prueba 49 del PCM en
la Caja de Interconexiones de 104 Pines y el Pin del circuito
TR2 en el Pin 5 del conector del cableado del vehículo.

8

Mida la resistencia entre el Pin de Prueba del PCM en la
Caja de Interconexiones de 104 Pines y el pin del circuito
TR4 en el Pin 6 del conector del cableado del vehículo.

9

Mida la resistencia entre el Pin de Prueba del PCM en la
Caja de Interconexiones de 104 Pines y el pin de circuito
TR3A en el Pin 3 del conector del cableado del vehículo.

•

 ¿Todas las resistencias son menores de 5 ohmios?

→

→

→

→

→

Si
Vaya a C8.

→

→

→

→

→

No
REPARE los circuitos abiertos. CONECTE DE
NUEVO todos los componentes. BORRE los DTCs.
REALICE DE NUEVO las Pruebas OBS.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C7

VERIFIQUE SI LOS CIRCUITOS DEL PCM ESTA ABIERTOS (Continuación)

8

9

7

Transmisión Automática — 4R70W

307-01A-70

307-01A-70

DIAGNOSTICO Y PRUEBA (Continuación)

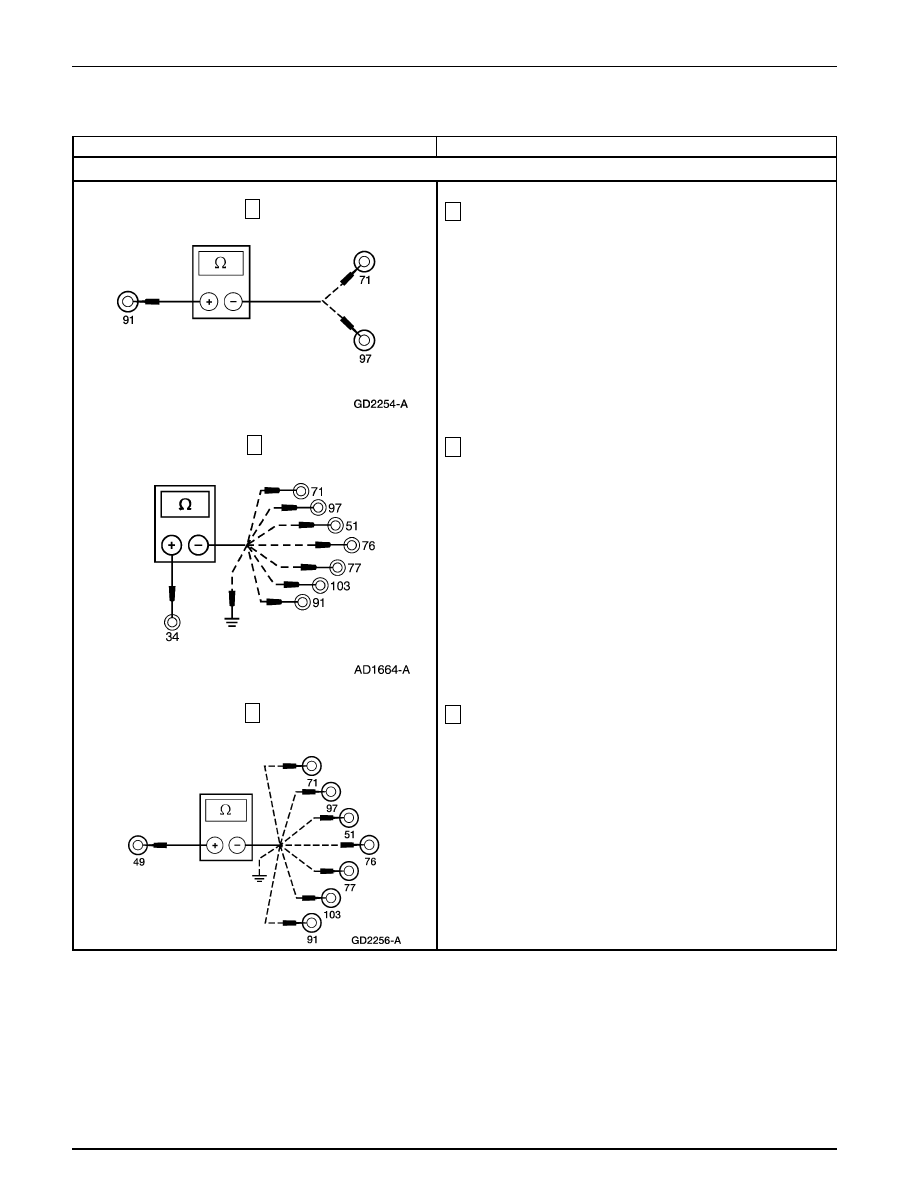

Prueba Pinpoint C: SENSOR DIGITAL DE RANGO DE LA TRANSMISION (TR) (Continuación)

1

Mida la resistencia entre el Pin de Prueba 91 del PCM y
los Pines de Prueba 71 y 97 en la Caja de Interconexiones
de 104 Pines.

2

Mida la resistencia entre el Pin de Prueba 3 del PCM y los
Pines de Prueba 71, 97, 51, 76, 77, 103 y 91 en la Caja de
Interconexiones de 104 Pines y tierra.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C8

VERIFIQUE SI LOS CABLES ESTAN EN CORTO A TIERRA O CON LA TENSION DE ALIMENTACION

2

3

1

3

Mida la resistencia entre el Pin de Prueba 49 del PCM y
los Pines de Prueba 71, 97, 51, 76, 77, 103 y 91 en la Caja
de Interconexiones de 104 Pines y tierra.

Transmisión Automática — 4R70W

307-01A-71

307-01A-71

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint C: SENSOR DIGITAL DE RANGO DE LA TRANSMISION (TR) (Continuación)

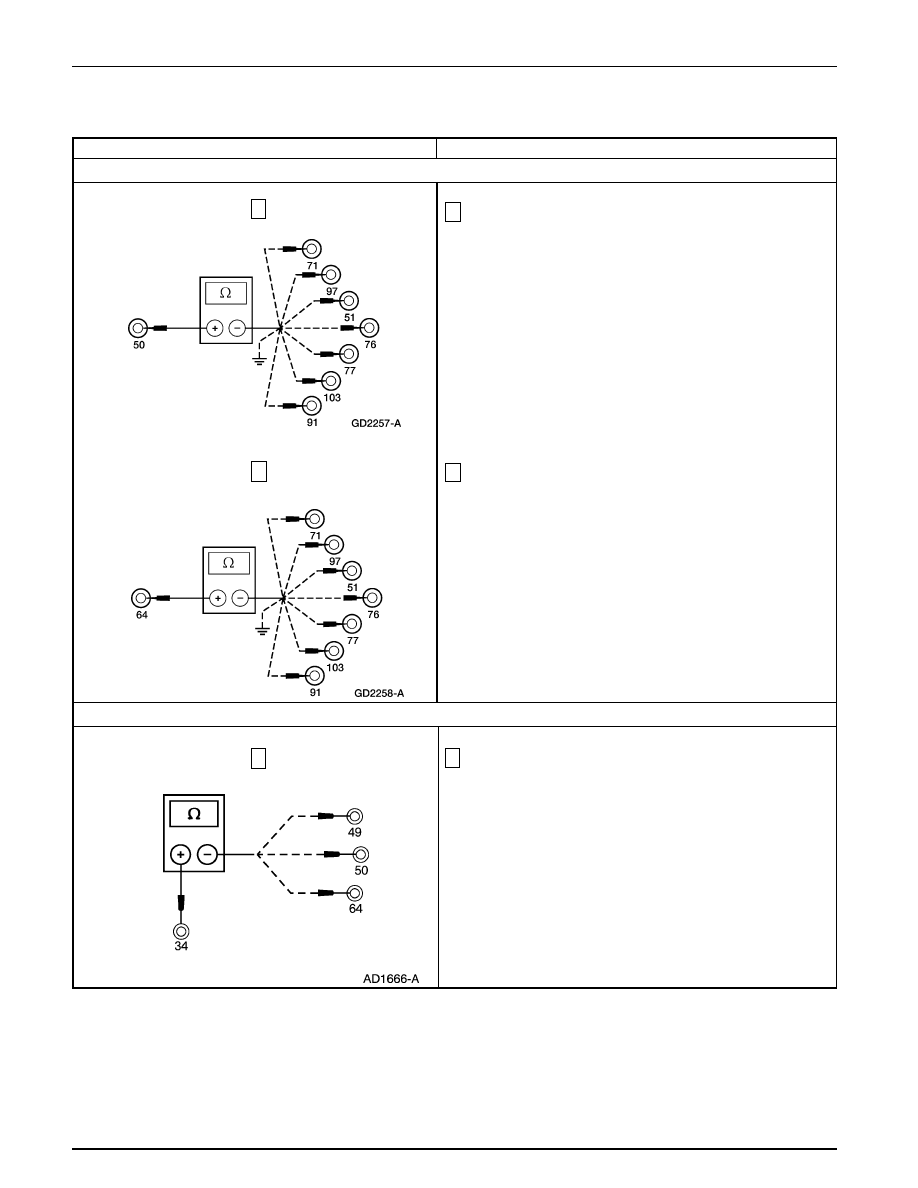

4

Mida la resistencia entre el Pin de Prueba 50 del PCM y
los Pines de Prueba 71, 97, 51, 76, 77, 103 y 91 en la Caja
de Interconexiones de 104 Pines y tierra.

5

Mida la resistencia entre el Pin de Prueba 64 del PCM y
los Pines de Prueba 71, 97, 51, 76, 77, 103 y 91 en la Caja
de Interconexiones y tierra.

•

¿Todas las resistencias son superiores a 10.000 ohmios?

→

→

→

→

→

Si
Vaya a C9.

→

→

→

→

→

No
REPARE los cortocircuitos. CONECTE DE NUEVO
todos los componentes. BORRE los DTCs.
REALICE DE NUEVO las Pruebas OBD.

C9

VERIFIQUE SI HAY CORTO ENTRE LOS CIRCUITOS DE SEÑALES DEL TR/PCM

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C8

VERIFIQUE SI LOS CABLES ESTAN EN CORTO A TIERRA O CON LA TENSION DE ALIMENTACION (Continuación)

1

Mida la resistencia entre el Pin de Prueba 34 y los Pines
49, 50 y 64 en la Caja de Interconexiones.

4

5

1

Transmisión Automática — 4R70W

307-01A-72

307-01A-72

DIAGNOSTICO Y PRUEBA (Continuación)

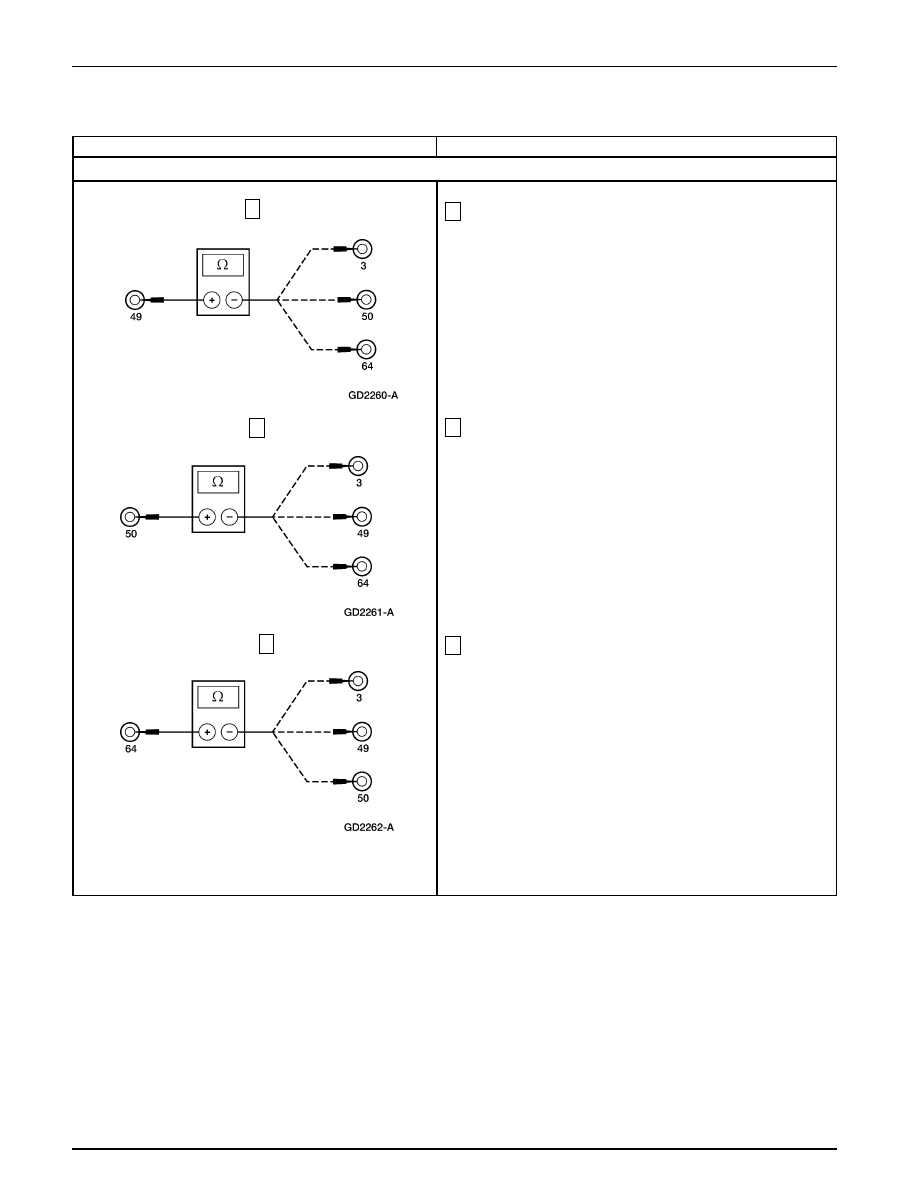

Prueba Pinpoint C: SENSOR DIGITAL DE RANGO DE LA TRANSMISION (TR) (Continuación)

2

Mida la resistencia entre el Pin de Prueba 49 y los Pines 3,
50 y 64 en la Caja de Interconexiones.

3

Mida al resistencia entre el Pin de Prueba 50 y los Pines 3,
49 y 64 en la Caja de Interconexiones.

4

Mida la resistencia entre el Pin de Prueba y los Pines 3, 49
y 50 en la Caja de Interconexiones.

•

¿Todas las resistencias son mayores de 10.000 ohmios?

→

→

→

→

→

Si
REEMPLACE el PCM. CONECTE DE NUEVO
todos los componentes. BORRE los DTCs y
REALICE DE NUEVO las Pruebas OBD.

→

→

→

→

→

No
CORRIJA los cortos en los circuitos con menos de
10.000 ohmios entre los otros circuitos de señales
del TR/PCM. CONECTE DE NUEVO todos los
componentes. BORRE los DTCs y REALICE DE
NUEVO las Pruebas OBD.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C9

VERIFIQUE SI HAY CORTO ENTRE LOS CIRCUITOS DE SEÑALES DEL TR/PCM (Continuación)

3

4

2
