Transmisión Automática — 4R70W

307-01A-61

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: SENSOR DE TEMPERATURA DEL FLUIDO DE LA TRANSMISION (TFT) (Continuación)

Seleccione Enlace de Datos de Diagnóstico.

Selecciones PCM.

Seleccione PID/Monitor de Datos y Registro.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICOS ELECTRONICOS (Continuación)

•

¿El vehículo entra en PID/Monitor de Datos y Registro?

→

Si
PERMANEZCA en PID/Monitor da Datos y
Registro. Vaya a B2.

→

No
REPITA el procedimiento para ingresar el PID. Si
el vehículo no ingresa el PID, REFIERASE al Manual
de Diagnóstico del Control del Tren de Potencia/
Emisiones

para diagnosticar el PCM y NGS.

Probador New Generation Star (NGS)

PIDs; TFT, TFTV

Puede ser adquirido por separado.

Transmisión Automática — 4R70W

307-01A-62

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: SENSOR DE TEMPERATURA DEL FLUIDO DE LA TRANSMISION (TFT) (Continuación)

Remueva el cárter de la transmisión.

Inspeccione visualmente el marco y los conectores para
ver si están dañados.

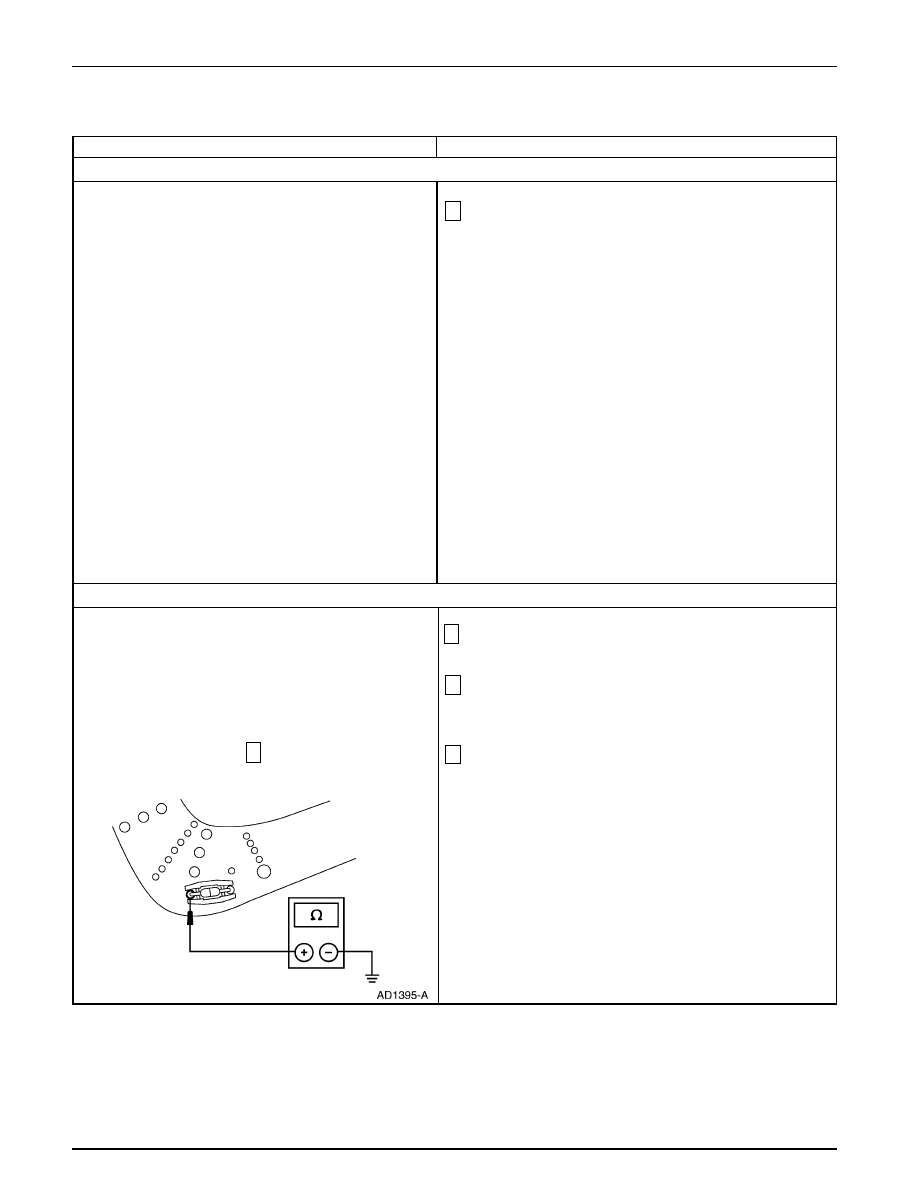

Conecte la sonda positiva del DVOM a +TFT en el terminal
del sensor y la punta negativa a un buen punto de tierra.

•

¿Está presente el voltaje?

→

Si
VAYA a B4.

→

No
VERIFIQUE si hay interrupción o cortocircuito en
el cableado del vehículo, el cableado interno o una
falla en el PCM.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

CICLO DE CALENTAMIENTO/ENFRIAMIENTO

VERIFICACION DE LA SEÑAL ELECTRICA

Mientras observa los PIDs del TFT, realice la siguiente
prueba: Si la transmisión está fría, opérela para calentarla.
Si está caliente, déjela enfriar.

•

¿Los PIDs del TFT aumentan a medida que la transmisión
se calienta o disminuye a medida que se enfría o el
TFT o TFTV cae dentro y fuera de rango?

→

Si
Si los PIDs del TFT aumentan a medida que la
transmisión se caliente o disminuye a medida que se
enfría, BORRE todos los DTCs. Haga prueba de
carretera para verificar si la falla está todavía
presente. Si la falla persiste, REFIERASE a
Diagnóstico por Síntomas para diagnosticar el
recalentamiento de la transmisión.

Si el TFT o TFTV cae dentro y fuera de rango,
INSPECCIONE para ver si hay falla intermitente
en el cableado interno/externo, el sensor o el conector.

→

No
Vaya a B3.

Transmisión Automática — 4R70W

307-01A-63

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: SENSOR DE TEMPERATURA DEL FLUIDO DE LA TRANSMISION (TFT) (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

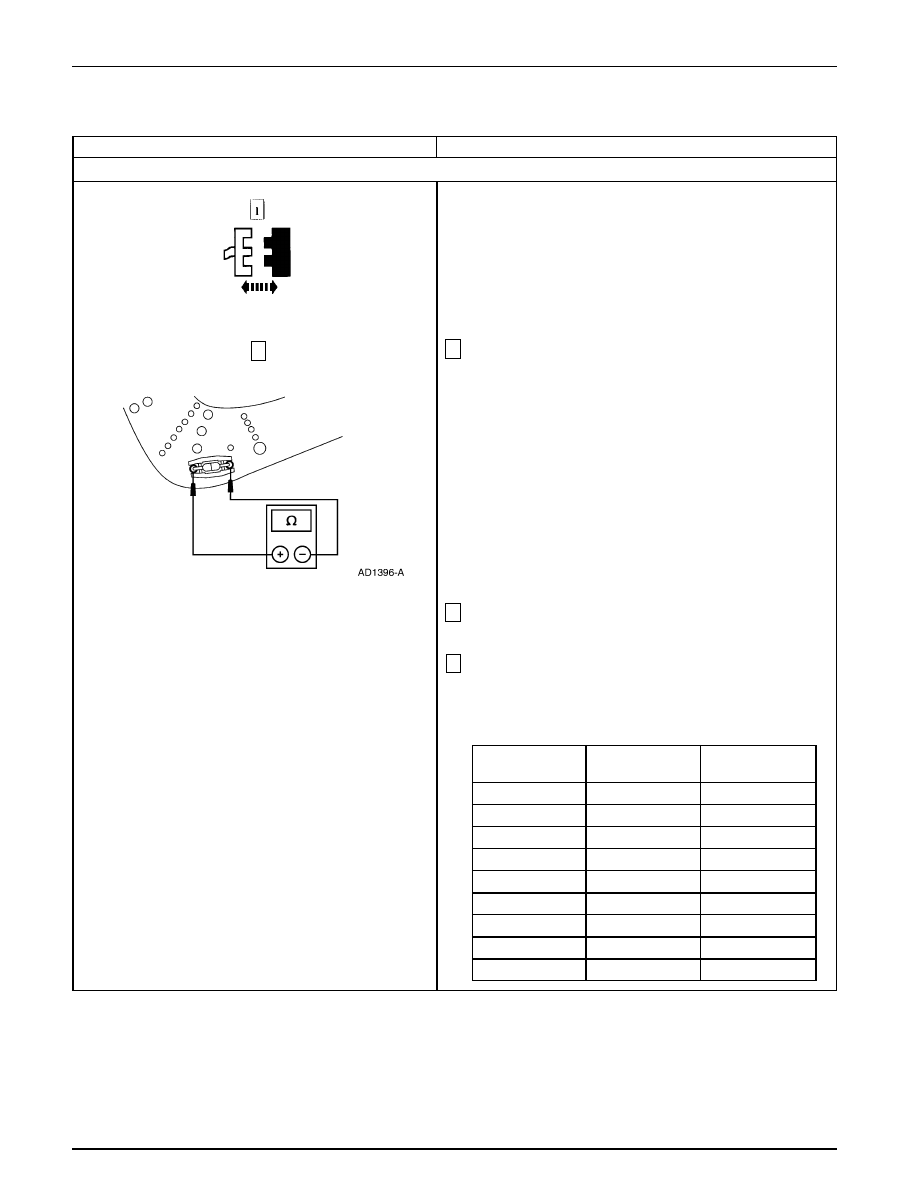

VERIFIQUE LA RESISTENCIA DEL SENSOR TFT

Conecte el DVOM en los terminales +TFT y -TFT, en el
conector de la transmisión.

Cableado de la transmisión

Tome nota de la resistencia.

La resistencia debe estar aproximadamente en los
siguientes rangos:

Temperatura del Fluido de la Transmisión

ºC

ºF

Resistencia

(Ohmios)

-40 a -20

-40 a -4

967K-284K

-19 a -1

-3 -31

284K - 100K

0 -20

32 -68

100K 37K

21 - 40

69 - 104

37K - 16K

41 - 70

105 - 158

16K - 5K

71 - 90

159 - 194

5K - 2.7K

91 - 110K

195 - 230

2.7K - 1.5K

111 - 130

231 - 266

1.5K - 0.8K

131 - 150

267 - 302

0.8K - 0.54K

Transmisión Automática — 4R70W

307-01A-64

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: SENSOR DE TEMPERATURA DEL FLUIDO DE LA TRANSMISION (TFT) (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE LA RESISTENCIA DEL SENSOR TFT (Continuación)

•

¿La resistencia está dentro de rango?

→

Si
REFIERASE a Diagnóstico por Síntomas para
diagnosticar una falla de recalentamiento.

→

No
REEMPLACE el cableado interno (el sensor es parte
del cableado).

Prueba Pinpoint C: SENSOR DIGITAL DE RANGO DE LA TRANSMISION (TR)

Nota: Refiérase a la ilustración del Conector del Sensor Digital de Rango de la Transmisión (TR) mostrada antes
de estas pruebas pinpoint.

Nota: Refiérase a la Tabla de Diagnóstico del Sensor Digital de Rango de la Transmisión (TR) mostrada antes de
estas pruebas pinpoint.

Realice prueba de diagnóstico a bordo. Los códigos de DTC
P0705 y P0708 no pueden ser generados por mal ajuste del
sensor TR.

•

¿Solo están presentes los códigos DTC P0705 y P0708?

→

Si
Vaya a C4.

→

No
Vaya a C2.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE LOS CODIGOS DE DIAGNOSTICO DE FALLAS

VERIFIQUE LA ALINEACION DEL SENSOR DIGITAL DE RANGO DE LA TRANSMISION

Revise para estar seguro de que el conector del cableado
del sensor digital TR está bien asentado, los terminales
están acoplados en el conector y en buenas condiciones
antes de proceder.
