Transmisión Automática — 4R70W

307-01A-53

DIAGNOSTICO Y PRUEBA (Continuación)

Verifique para estar seguro de que el conector del cableado
de la transmisión está bien asentado, los terminales bien
acoplados en el conector y en buenas condiciones antes de
proceder.

PRUEBA DE TORCEDURAS

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICOS ELECTRONICOS

Permanezca en el Modo Trans-Banco.

Prueba Pinpoint A: SOLENOIDES DE CAMBIOS (SSA, SSB) Y SOLENOIDE DEL EMBRAGUE DEL
CONVERTIDOR DE TORQUE (TCC)

Nota: Lea y registre todos los DTCs. Todos los DTCs del sensor TR y VSS deben ser reparados antes de entrar a
Control de Estado de Salida (OSC).

Nota: Refiérase a la ilustración del Conector del Cableado de la Transmisión mostrada antes de estas pruebas
pinpoint.

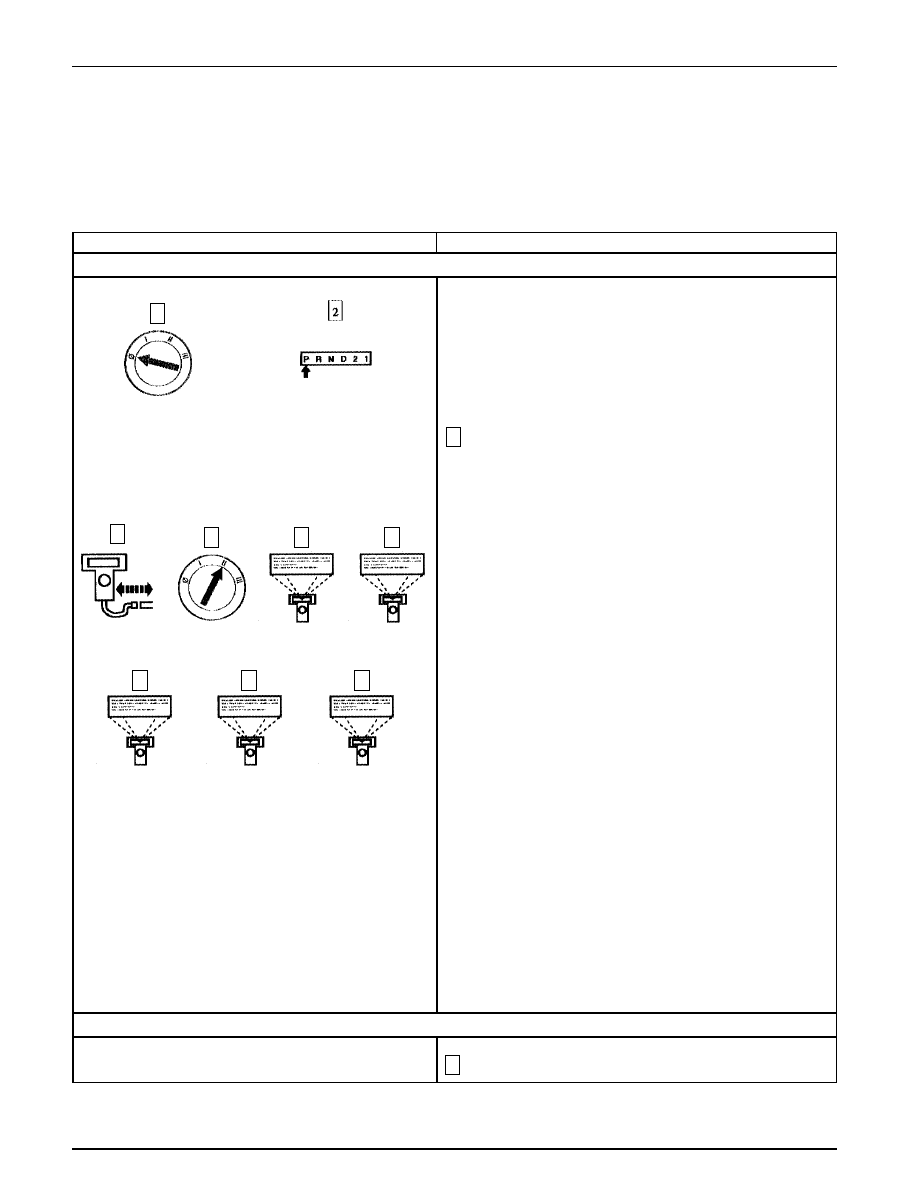

Probador New

Generation Star (NGS)

Enlace de Datos de

Diagnóstico

PCM

Modos de Comando Activo

Control de Estado

de Salida (OSC)

Modo de Trans-Banco

•

¿El vehículo entra al Modo de Trans-Banco?

→

Si
PERMANEZCA en el Modo de Trans-Banco. Vaya
a A2.

→

No
REPITA el procedimiento para entrar el Modo de
Trans-Banco. Si el vehículo no ingresó al Modo de
Trans-Banco, REFIERASE al Manual de
Diagnóstico del Control del Tren de Potencia/
Emisiones

para diagnosticar el PCM o el NGS.

Puede ser adquirido por separado.

Transmisión Automática — 4R70W

307-01A-54

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint A: SOLENOIDES DE CAMBIOS (SSA, SSB) Y SOLENOIDE DEL EMBRAGUE DEL
CONVERTIDOR DE TORQUE (TCC) (Continuación)

Observe el estado del solenoide.

ACTIVE y DESACTIVE cada solenoide.

•

¿El solenoide se ACTIVA y se ACTIVA y DESACTIVA
cuando es comandado y se puede escuchar la activación?

→

Si
VAYA a A4.

→

No
VAYA a A5.

MODO DE OSC TRANS-DRIVE (GR_CM O TCC)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

PRUEBA DE TORCEDURAS (Continuación)

VERIFICACION FUNCIONAL DEL SOLENOIDE

Selecciones los PIDs a ser observados.

Seleccione «ON» para activar el solenoide sospechoso.

Oprima «SEND».

Tuerza todos los cables y conectores hacia la transmisión.
Observe si se producen cambios en el estado del solenoide.

Seleccione «OFF» para desactivar el solenoide.

Oprima «SEND».

•

¿Cambió de estado el solenoide(s) sospechoso(s)?

→

Si
REPARE la interrupción o el corto en el cableado o
conector.

→

No
VAYA a A3.

PID Comandado

PID Actual

SSA

SS1F

SSB

SS2F

TCC

TCCF

Realice el Modo de Trans-Drive OSC.

Transmisión Automática — 4R70W

307-01A-55

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint A: SOLENOIDES DE CAMBIOS (SSA, SSB) Y SOLENOIDE DEL EMBRAGUE DEL
CONVERTIDOR DE TORQUE (TCC) (Continuación)

Remueva el cárter de la transmisión.

Inspeccione visualmente el marco y los conectores para
ver si están dañados.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

MODO DE OSC TRANS-DRIVE (GR_CM O TCC) (Continuación)

VERIFIQUE EL VOLTAJE DE LA BATERIA

Seleccione GR_CM para los solenoides de cambios o siga
el procedimiento para GR_CM como se enumera en esta
sección.

Seleccione TCC para el Solenoide del Embrague del
Convertidor de Torque. Siga los procedimientos de TCC
en Modo de Conducción como se enumera en esta sección;
refiérase a Modo de Control de Estado de Salida (OSC).

•

¿La transmisión hace cambios ascendentes y
descendentes o el convertidor de torque se acopla/
desacopla cuando así es comandado?

→

Si
BORRE todos los DTCs. Haga prueba en carretera
para verificar si la falla está todavía presente. Si la
falla persiste, REFIERASE a Diagnóstico por
Síntomas para diagnosticar la falla de cambios o del
convertidor de torque.

→

No
VAYA a A5.

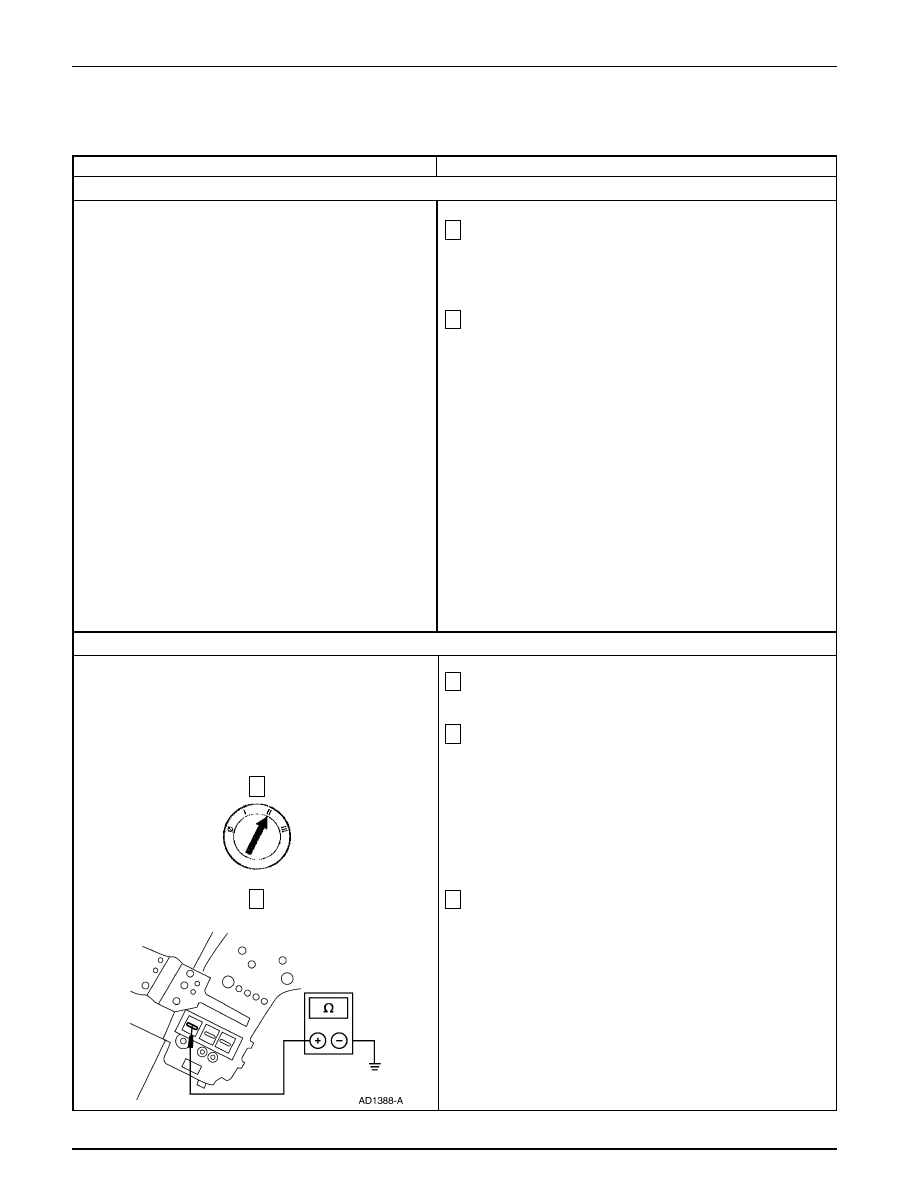

Conecte la sonda positiva del DVOM al terminal VPWR
del solenoide y la punta negativa a un buen punto de tierra.

•

Está presente el voltaje de la batería?

→

Si
VAYA a A6.

→

No
VERIFIQUE si hay una interrupción o corto en el
cableado o en el solenoide.

Transmisión Automática — 4R70W

307-01A-56

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint A: SOLENOIDES DE CAMBIOS (SSA, SSB) Y SOLENOIDE DEL EMBRAGUE DEL
CONVERTIDOR DE TORQUE (TCC) (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

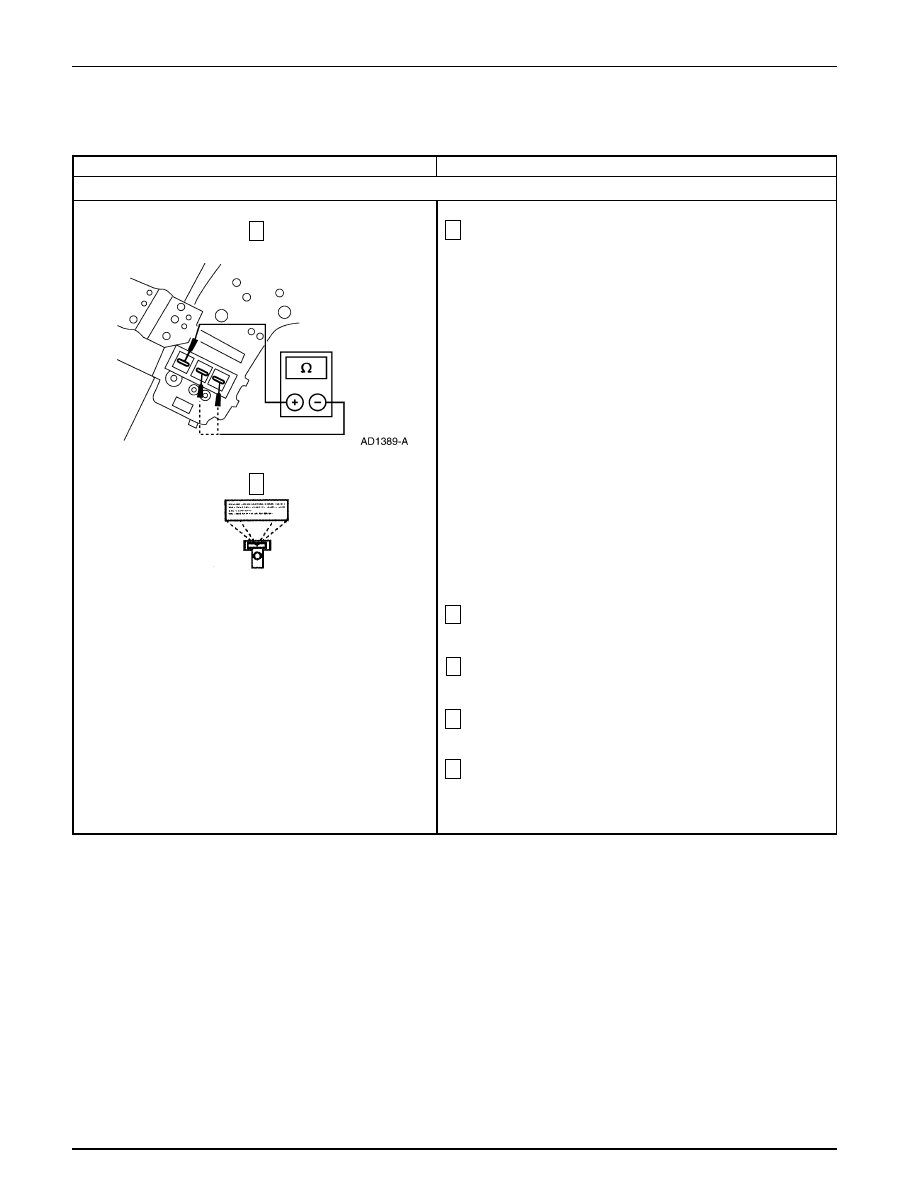

VERIFICACION DE LA SEÑAL ELECTRICA

Deje la sonda positiva conectada al terminal VPWR del
solenoide y conecte la punta negativa al terminal de señal
del solenoide apropiado.

Modo de Trans-Banco

Seleccione el Parámetro SSA, SSB, o TCC.

Seleccione «ON»

Oprima «SEND».

ACTIVE y DESACTIVE los solenoides mientras observa
la lectura del voltaje en el DVOM, el estado del solenoide
en el NGS (ON y OFF), escuche cuando se active el
solenoide (clic).
