Ford Explorer / Mercury Mountaineer. Manual - parte 400

Transmisión Automática — 4R70W

307-01A-57

307-01A-57

9

 Seleccione el Parámetro TCC.

10

 Seleccione «ON».

11

 Oprima «SEND».

12

ACTIVE y DESACTIVE el solenoide mientras observa la
lectura del voltaje en el DVOM, el estado del solenoide en
el NGS (ON y OFF). Escuche cuando se activa el solenoide
(clic).

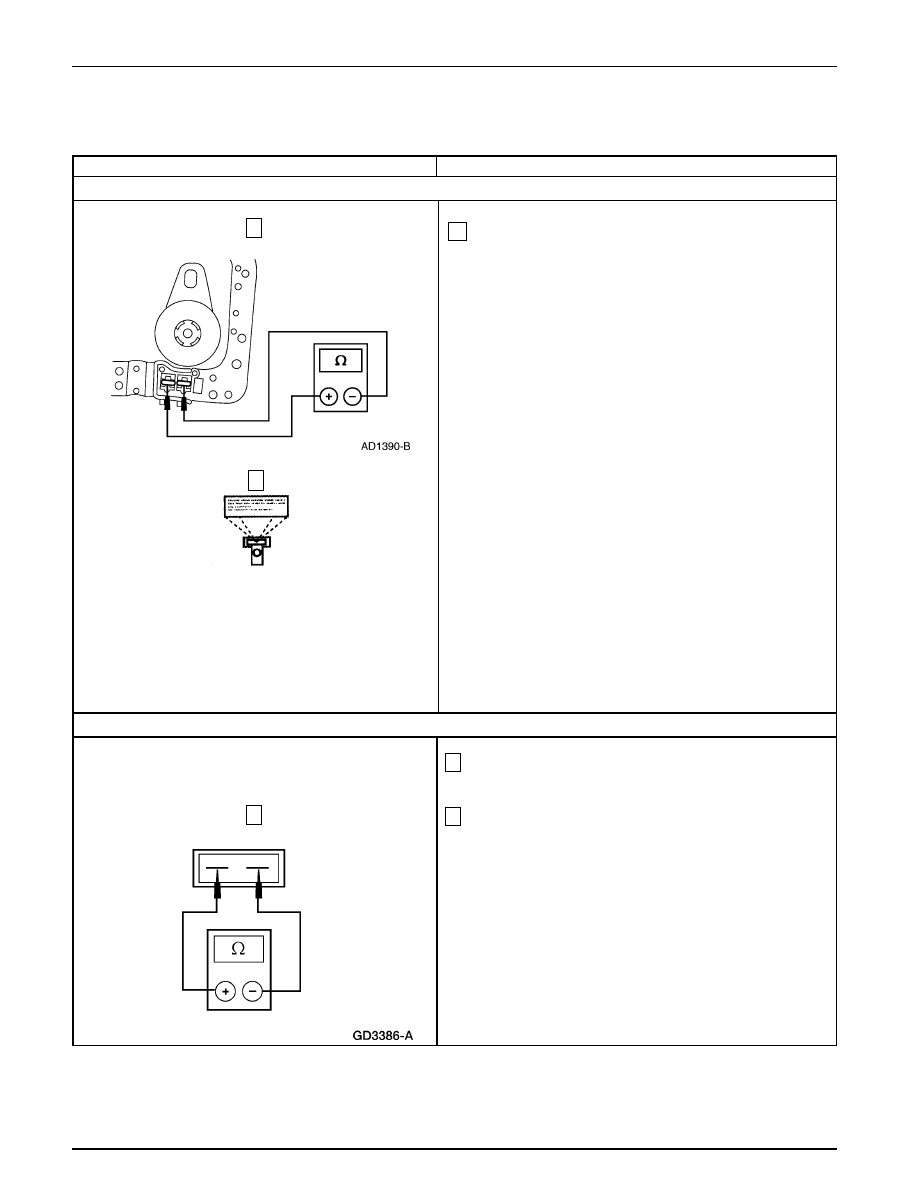

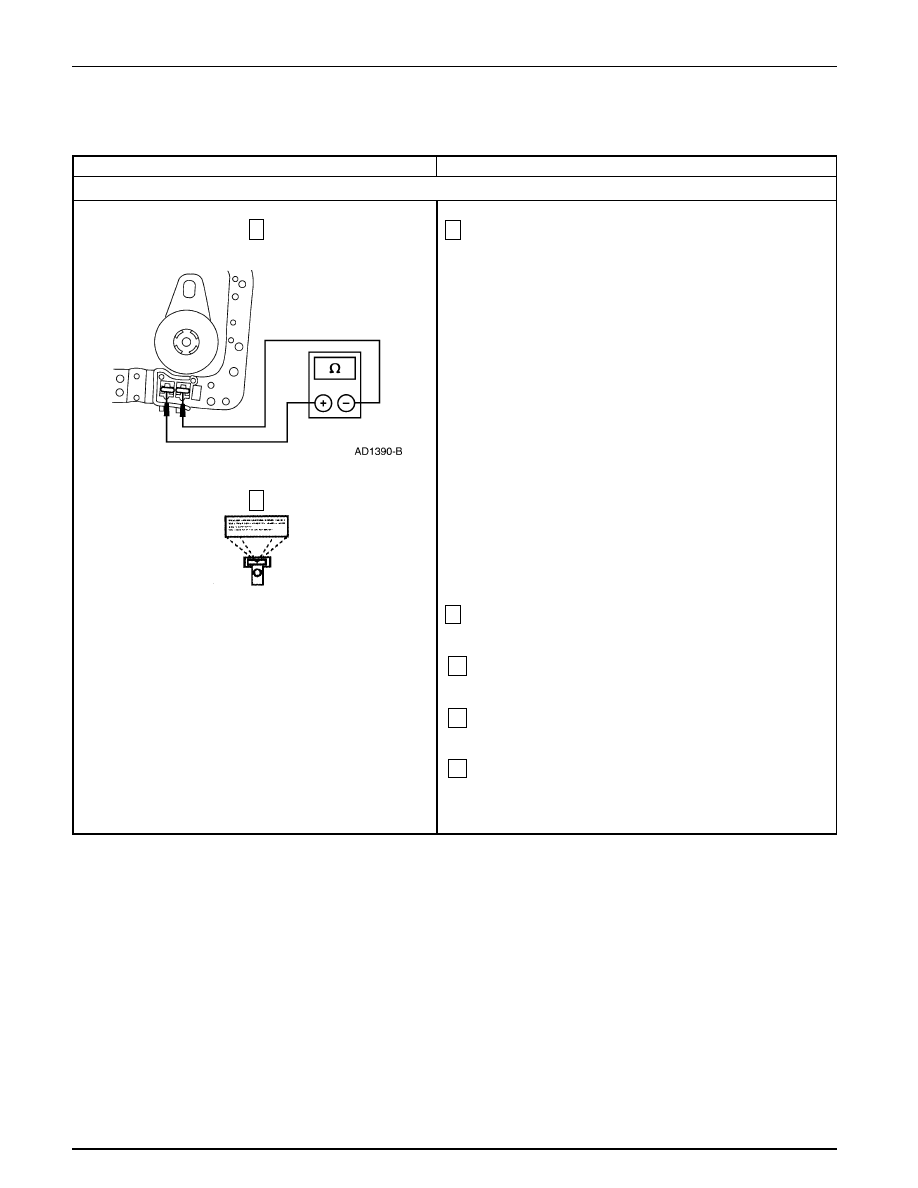

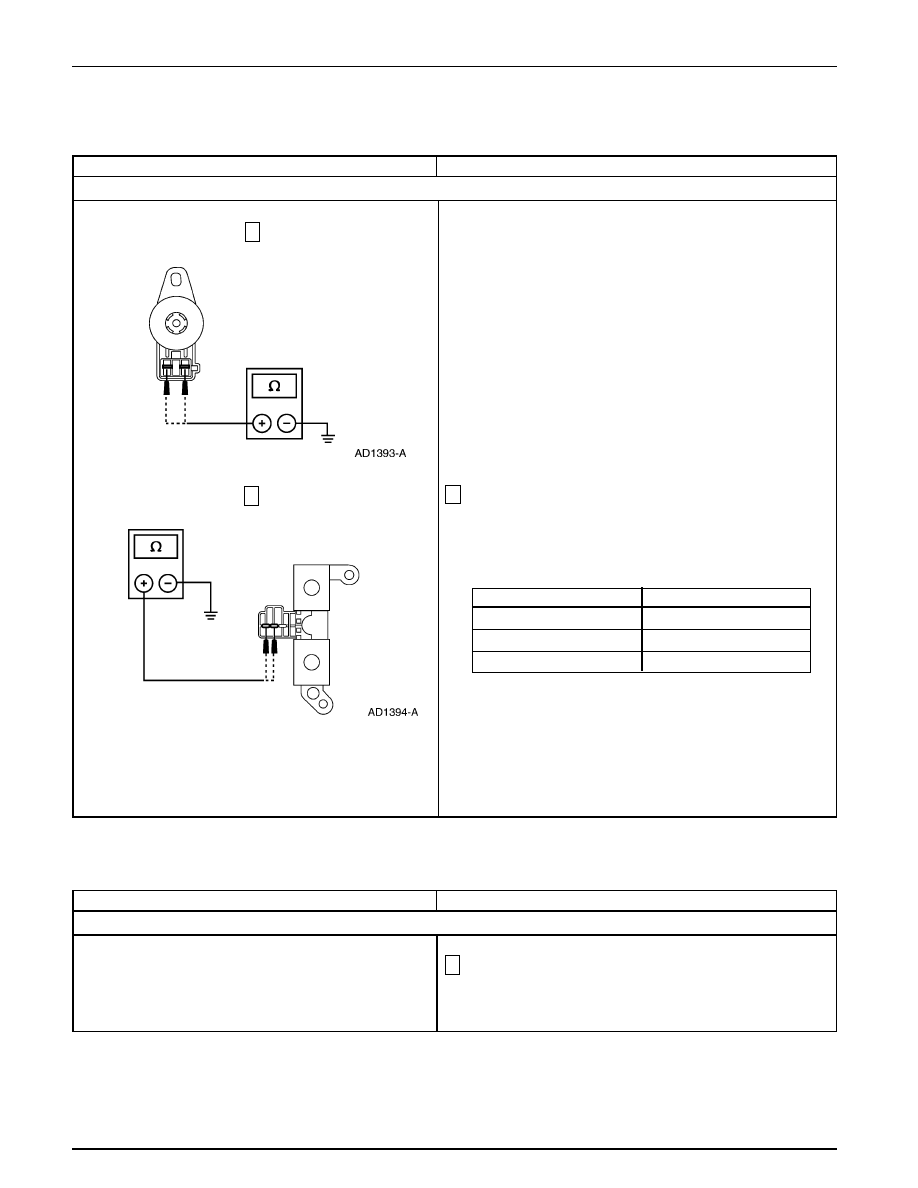

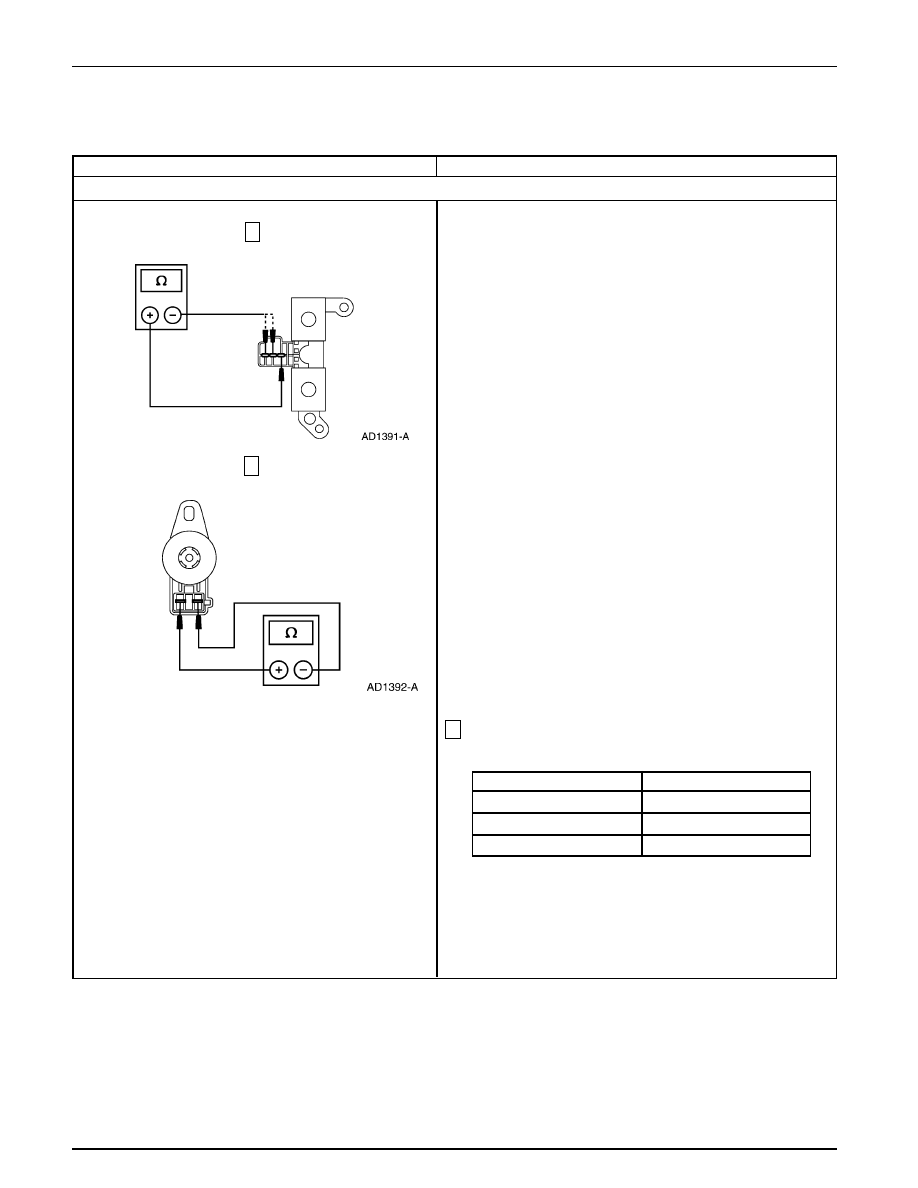

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint A: SOLENOIDES DE CAMBIOS (SSA, SSB) Y SOLENOIDE DEL EMBRAGUE DEL
CONVERTIDOR DE TORQUE (TCC) (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

A6

VERIFICACION DE LA SEÑAL ELECTRICA (Continuación)

7

Conecte la punta positiva al terminal VPWR y la negativa
al terminal TCC.

7

8

Transmisión Automática — 4R70W

307-01A-58

307-01A-58

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint A: SOLENOIDES DE CAMBIOS (SSA, SSB) Y SOLENOIDE DEL EMBRAGUE DEL
CONVERTIDOR DE TORQUE (TCC) (Continuación)

1

Desconecte el solenoide apropiado del marco.

2

Revise la resistencia conectando un  ohmiómetro en los
terminales del solenoide.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

A6

VERIFICACION DE LA SEÑAL ELECTRICA (Continuación)

A7

VERIFICACION DE LA RESISTENCIA EN EL SOLENOIDE

13

Seleccione «OFF», oprima «SEND».

2

13

14

•

¿Cambia el voltaje y el estado del solenoide?

→

→

→

→

→

Si
Vaya a A7.

→

→

→

→

→

No
VERIFIQUE si el circuito está abierto o en corto en
el cableado, el solenoide o hay una falla en el PCM.

Transmisión Automática — 4R70W

307-01A-59

307-01A-59

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint A: SOLENOIDES DE CAMBIOS (SSA, SSB) Y SOLENOIDE DEL EMBRAGUE DEL
CONVERTIDOR DE TORQUE (TCC) (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

A7

VERIFICACION DE LA RESISTENCIA EN EL SOLENOIDE (Continuación)

4

5

Mida y registre la resistencia de cada solenoide
(SSA, SSB o TCC).

•

¿La resistencia está dentro de las especificaciones?

→

→

→

→

→

Si
Vaya a A8.

→

→

→

→

→

No
REEMPLACE el solenoide.

Solenoide

Resistencia (ohmios)

SSA

22-48

SSB

22-48

TCC

8.9-16

3

Transmisión Automática — 4R70W

307-01A-60

307-01A-60

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint A: SOLENOIDES DE CAMBIOS (SSA, SSB) Y SOLENOIDE DEL EMBRAGUE DEL
CONVERTIDOR DE TORQUE (TCC) (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

A8

VERIFIQUE SI EL SOLENOIDE ESTA A TIERRA

2

2

Verifique la continuidad entre tierra en el motor y el
terminal apropiado del solenoide con el ohmiómetro u otro
probador de baja corriente (menos de 200 miliamperios).
La conexión debe mostrar resistencia infinita (sin
continuidad).

•

¿Hay continuidad?

→

→

→

→

→

Si
REEMPLACE el solenoide.

→

→

→

→

→

No
REFIERASE al Indice de Diagnóstico por Síntomas
de fallas de cambios o del convertidor de torque.

Solenoide

Terminal

SSA

 +/-

SSB

 +/-

TCC

 +/-

1

Prueba Pinpoint B: SENSOR DE TEMPERATURA DEL FLUIDO DE LA TRANSMISION (TFT)

Nota: Refiérase a la ilustración del Cableado Interno de la Transmisión antes de estas pruebas pinpoint.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B1

DIAGNOSTICOS ELECTRONICOS

1

Verifique para estar seguro de que el conector del cableado
de la transmisión está bien asentado, los terminales
acoplados en el conector y en buenas condiciones antes de
proceder.
