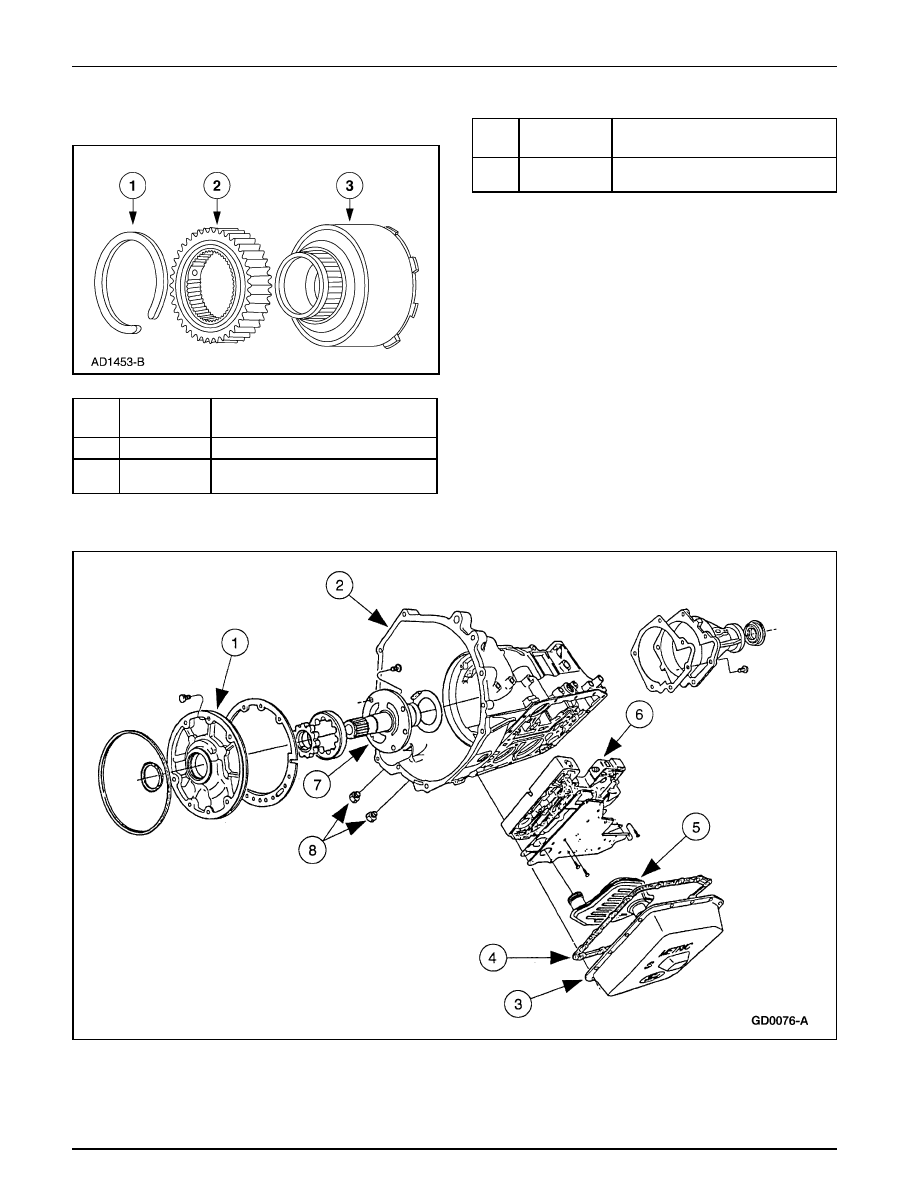

Tren de Engranajes
•
La potencia es transmitida desde el convertidor de torque
a los componentes del tren de engranajes Ravigneaux a
través del eje de entrada y del cilindro del embrague de
avance .
•
El tren de engranajes contiene un juego planetario de
compensación conectado por engranajes de piñones dobles.
•
Mediante la sujeción o impulsión de ciertos componentes
del tren de engranajes, se obtienen cuatro velocidades de
avance y una de retroceso que son transmitidas al eje de
salida (7060). Las relaciones son como sigue:
•

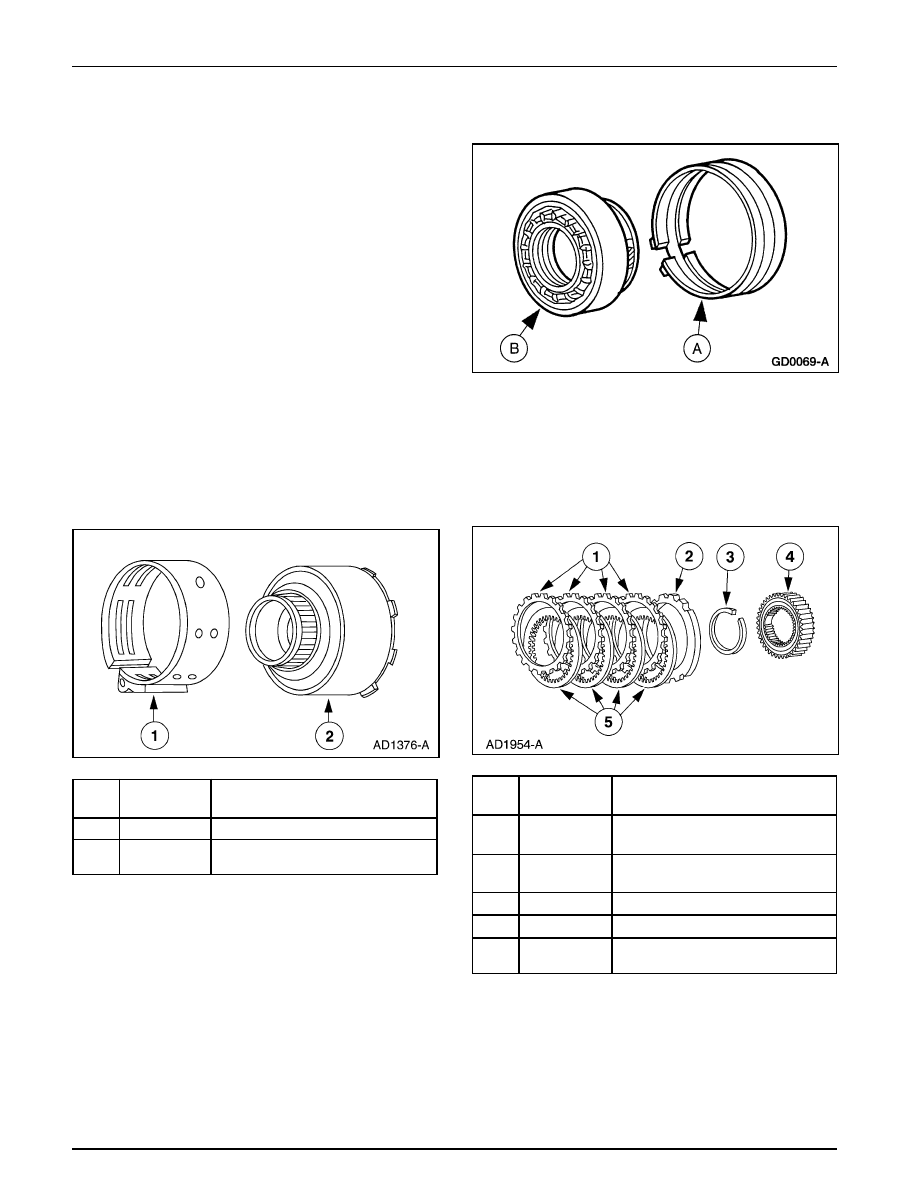

Los componentes del tren de engranajes son sujetados por
bandas e impulsados por embragues.
La transmisión 4R70 utiliza:
•
dos bandas.
•
dos embragues unidireccionales (un rodillo, y un diodo
mecánico)
•
cuatro embragues de fricción.

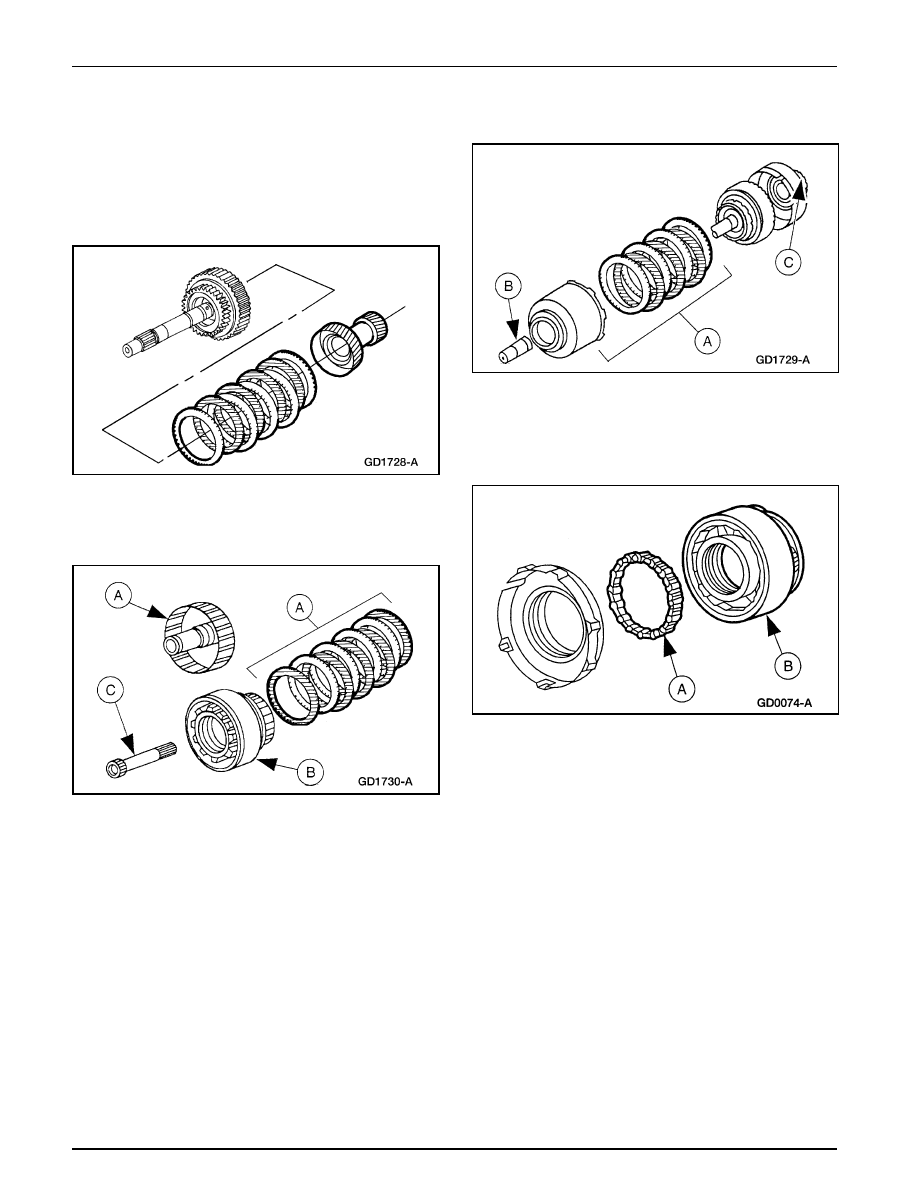

Juego de Engranajes Planetarios
El juego de engranajes planetarios en la transmisión es de
tipo Ravigneaux consistente de los siguientes componentes:
•
engranaje central del embrague de avance
•
engranaje central del embrague de retroceso
•
un portapiñón
•
piñones grandes y pequeños
•
corona de salida
Los componentes son sujetados o impulsados para producir
las relaciones de engranajes de avance y retroceso.
1
—

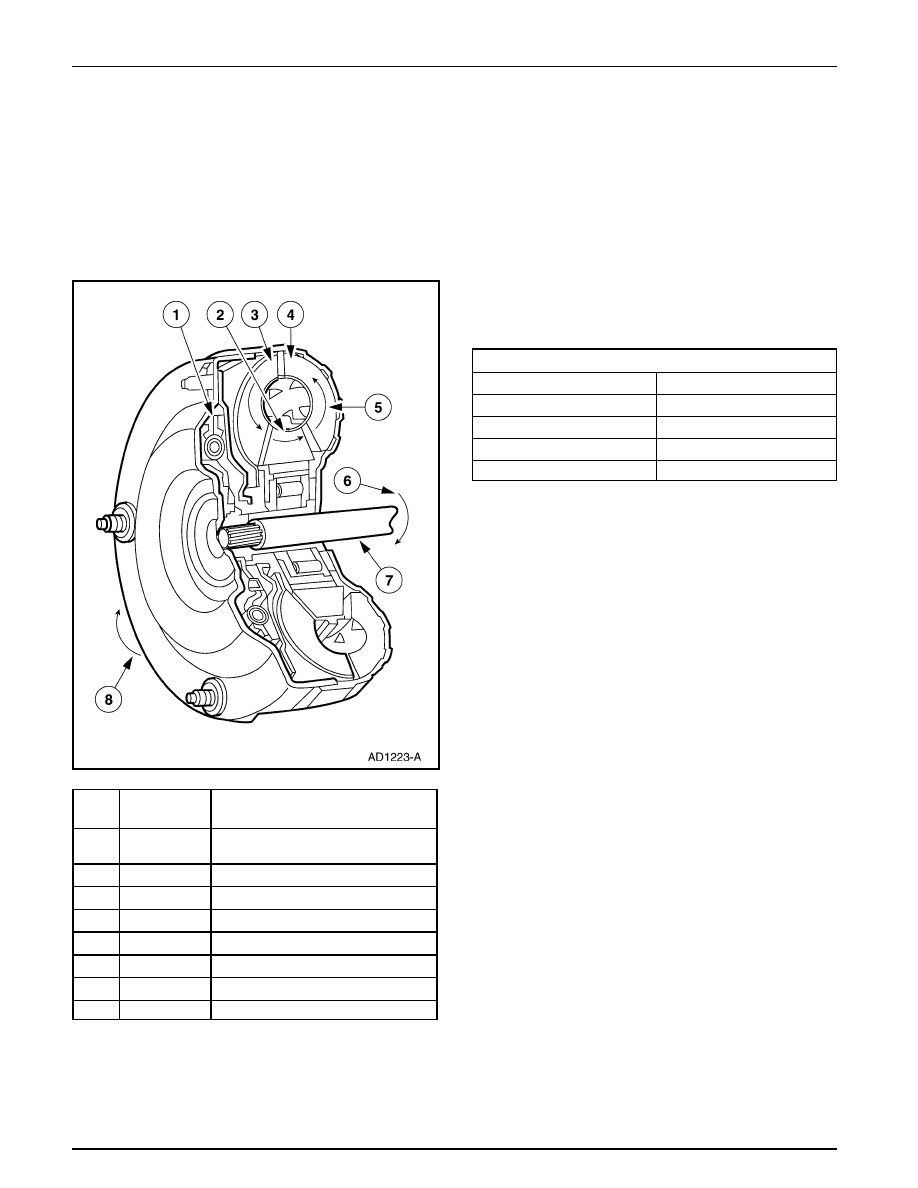

Embrague y Damper del Convertidor
(Parte de 7902)
2
—
Reactor (Parte de 7902)
3
—
Turbina (Parte de 7902)
4
—
Impeller (Parte de 7902)
5
—
Movimiento del Fluido
6
—
Rotación de Entrada de la Transmisión
7
—
Eje de Entrada
8
—
Rotación del Motor
•
El reactor redirige el fluido dentro del impeller, permitiendo
la multiplicación del torque.
•
El conjunto del embrague y el damper atenúa la vibración
torsional del tren de potencia y provee una
conexión mecánica directa para mejorar la eficiencia.
•
La potencia es transmitida desde el convertidor de torque
al juego de engranajes planetarios y los otros componentes
a través del eje de entrada.
DESCRIPCION Y OPERACION (Continuación)
Número
Item
de Parte
Descripción
Relación de Engranajes
1ra
2.84 a 1
2da
1.55 a 1
3ra
1.00 a 1
4ta
0.70 a 1
Retroceso
2.32 a 1
