Transmisión Automática — 4R70W

307-01A-13

307-01A-13

6

7F241

Cojinete y Anillo # 6 del Conjunto
Planetario

7

7F243-7F237

Conjunto de Cojinete y Anillo Interior
# 7 del Embrague Directo y Soporte
de Cojinete Interior de Embrague
Directo # 7

8

7F240

Conjunto de Cojinete y Anillo
Exterior # 8 del Embrague Directo

9

7F242

Conjunto de Cojinete y Anillo
Exterior - Trasero # 9

10

7A034

Buje de la Extensión

11

7E110

Buje de la Caja

12

7B233

Buje del Eje de Salida

13

7B375

Buje del Portaplanetario - trasero

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

14

7F209

Buje del Engranaje Central del
Embrague de Avance

15

7N193

Buje del Engranaje Central del
Embrague de Retroceso

16

7B374

Buje del Portador - Delantero

17

7A132

Buje de Soporte del Planetario

18

7F218

Buje del Tambor del Embrague de
Retroceso - Trasero

19

7B261

Buje de Soporte de la Bomba Delantera

20

7F217

Buje del Tambor del Embrague de
Retroceso - Delantero

21

7B258

Buje de la Bomba Delantera

22

7B261

Buje de Soporte de Bomba Delantera

Número

Item

de Parte

Descripción

Transmisión Automática — 4R70W

307-01A-14

307-01A-14

DESCRIPCION Y OPERACION (Continuación)

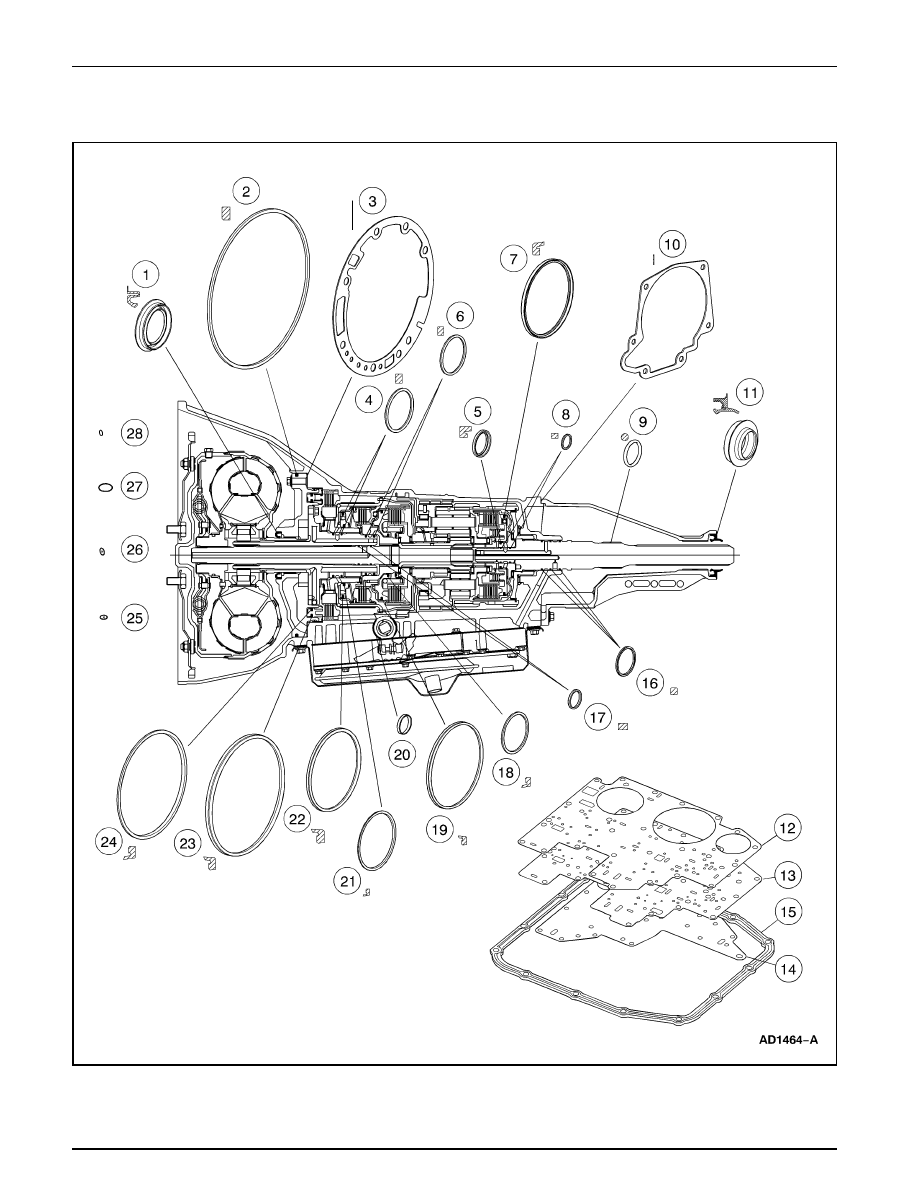

Localizador de Sellos, Anillos y Empacaduras

Transmisión Automática — 4R70W

307-01A-15

307-01A-15

1

7A248

Conjunto de Sello de Bomba
Delantera

2

7A248

Sello de la Bomba Delantera

3

7A136

Empacadura de la Bomba Delantera

4

7D020

Sello del Cilindro de Embrague de
Retroceso (Se Requieren 2)

5

7C099

Sello Interior del Pistón del Embrague
Directo

6

7D019

Cilindro del Embrague de Avance

7

7A233

Sello Externo del Pistón del
Embrague Directo

8

7F274

Sello del Eje de Salida al Cilindro de
Embrague Directo (Se Requieren 2)

9

87054-S94

Sello O-Ring

10

7086

Empacadura de la Extensión

11

7052

Conjunto del Sello de la Envuelta de
la Extensión

12

7C155

Empacadura Superior del Cuerpo de

Válvulas

13

7D100

Empacadura Inferior de la Placa
Separadora del Cuerpo de Válvulas

14

7H173

Empacadura de la Tapa del Cuerpo
de Válvulas

15

7A191

Empacadura Entre el Cárter y la Caja

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

16

7F273

Sello Entre el Eje de Salida y la Caja
(Se Requieren 3)

17

7B497

Sello del Eje de Entrada
(Se Requieren 2)

18

7C099

Sello Interior del Pistón del Embrague
de Avance

19

7A548

Sello Exterior del Pistón del
Embrague de Avance

20

7B498

Conjunto de Sello de la Palanca de
Control Manual

21

7D403

Sello Exterior del Pistón del
Embrague de Retroceso

22

7D404

Sello Interior del Pistón del Embrague
de Retroceso

23

7F224

Sello Exterior del Pistón del
Embrague Intermedio

24

7F225

Sello Interior del Pistón del Embrague
Intermedio

25

7Z484

Sello del Solenoide de Cambios
(Se Requieren 2)

26

7Z101

Sello del Sensor de Velocidad del Eje
de Salida (Se Requieren 2)

27

7Z276

Sello del Mamparo (Se Requieren 2)

28

7Z383

Sello del Solenoide de Control de
Presión

Número

Item

de Parte

Descripción

Transmisión Automática — 4R70W

307-01A-16

307-01A-16

1

7902

Convertidor de Torque

2

7B164A

Embrague Intermedio

3

7B164

Embrague de Retroceso

4

7B164D

Embrague de Avance

5

7B164B

Embrague Directo

6

7F207

Cilindro de Embrague de Avance  y
Eje

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

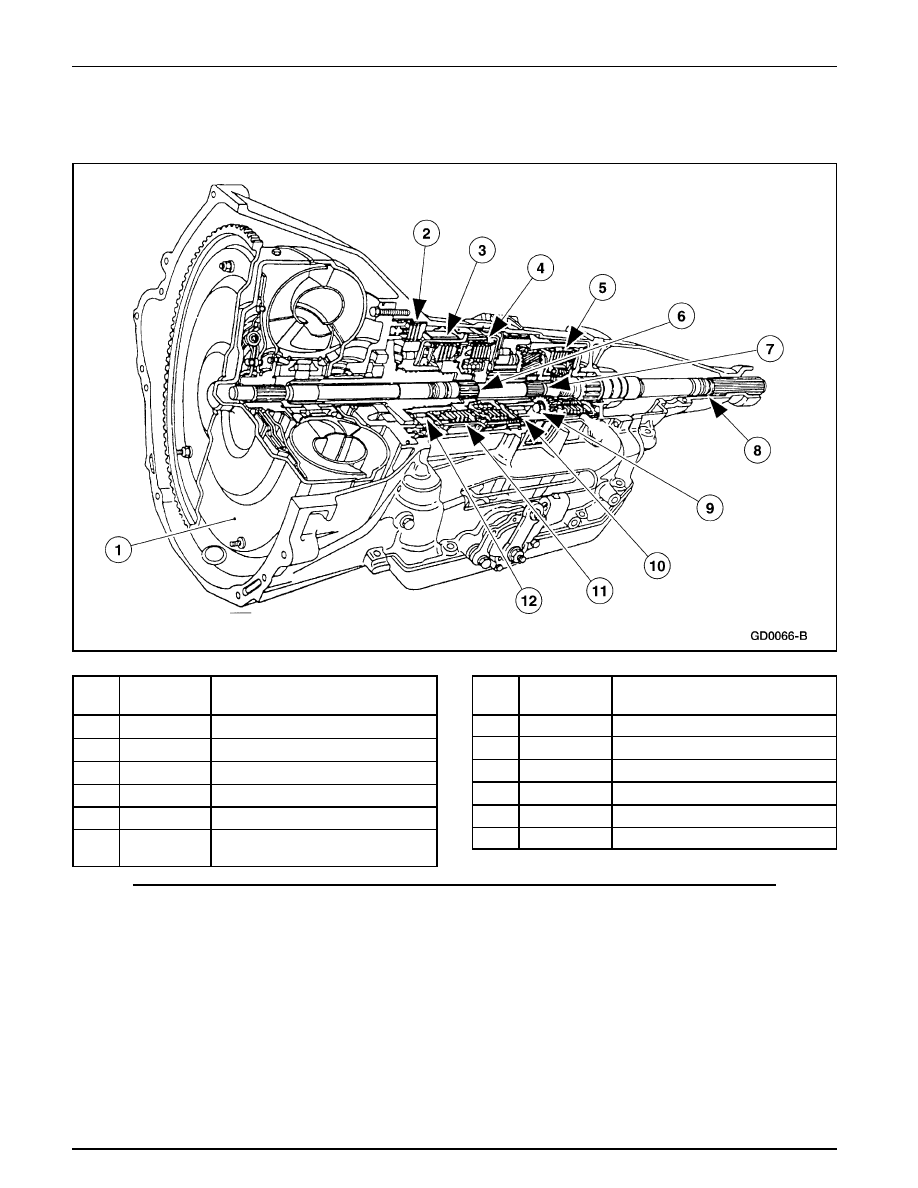

Componentes Principales y Sus Funciones

Componentes Principales de la Transmisión - Vista Seccional

Número

Item

de Parte

Descripción

7

7F351

Eje - Eje Corto Intermedio

8

7060

Eje de Salida

9

7A089

Embrague Unidireccional Planetario

10

7D095

Banda de Embrague de Retroceso

11

7F196

Banda de Sobremarcha

12

7A089

Embrague Unidireccional Intermedio

Convertidor de Torque

El convertidor de torque (7902) transmite y multiplica torque.
Es un dispositivo de cuatro elementos:

•

conjunto del impeller

•

conjunto de la turbina

•

conjunto del reactor

•

conjunto de embrague y damper

Los componentes del convertidor de torque estándar funcionan
como sigue:

•

La rotación del alojamiento del convertidor y el impeller
ponen el fluido en movimiento.

•

La turbina reacciona al movimiento del fluido del impeller,
transfiriendo la rotación al tren de engranajes a través del
eje de entrada.
