Ford Explorer / Mercury Mountaineer. Manual - parte 388

Transmisión Automática — 4R70W

307-01A-9

307-01A-9

76

7C099

Sello - Pistón de Embrague Directo
- Interior

77

7A233

Sello - Pistón de Embrague Directo
- Exterior

78

7A153

Corona - Dentada de Eje Exterior

79

7F283

Conjunto de Cilindro - Embrague
Directo

80

7F274

Sellos - Pequeño Eje de Salida -
Embrague Directo (Se Requieren 2)

81

7F240

Conjunto de Cojinete y Anillo -
Externo de Embrague Directo No. 8

82

7060

Conjunto de Eje - Salida

83

7F273

Sello - Salida al Eje Largo de la
Caja (Se Requieren 3)

84

87054-S94

Sello - O-Ring
(Solo Eje de Salida Guiado)

85

7D164

Cubo - Eje de Salida

86

97713-S

Anillo de Seguro - Retención de
1-13/16 (Fija 7D164 a 7060)

87

7C122

Anillo de Seguro - Retención

(Fija 7D164 a 7A153)

88

7025

Bujes - Caja Trasera

89

7F242

Conjunto de Cojinete y Anillo -

Caja Trasera No. 9

90

7005

Conjunto de Caja

91

7086

Empacadura - Extensión

92

N803747-S1101 Perno - M8-1.25 x 30

(6 - Fijan 7A039 a 7005)

93

7A039

Conjunto de Extensión

94

7A034

Buje - Envuelta de la Extensión

95

7052

Conjunto de Sello - Envuelta de la
Extensión

96

390318-S100

Tapón de Tubo - 1/8-27 Sello Seco

Ahusado (Se Requieren 5)

97

7F295

Pasador - Anclaje de la Banda de
Sobremarcha

98

388142-S

Pasador - Anclaje de la Banda de
Retroceso (Parte de 7005)

99

7034

Conjunto Respiradero - Caja

100

N605771-S427

Perno - M6-1.0 x 14 Cabeza
Hexagonal (Fija el Sensor de
Velocidad del Eje de Salida a la
Caja)

101

7H103

Conjunto de Sensor - Velocidad del
Eje de Salida

102

7Z101

Sello - O-Ring de 14.0 x 1.78
(Se Requieren 2)

50

7B066

Plato - Presión de Embrague de
Avance

51

7D483

Anillo de Seguro - Retención
(Encaje Selecto)

52

7F231

Conjunto de Cojinete y Anillo -
Embrague de Avance  - Delantero
No. 3.

53

7B067

Cubo - Embrague de Avance

54

7F351

Eje - Eje Corto Intermedio

55

7C096

Conjunto de Cojinete y Anillo - Cubo
de Embrague de Avance  No. 4

56

7A019

Conjunto de Engranaje - Central de
Retroceso

57

7F244

Conjunto de Cojinete y Anillo -
Engranaje Central de Embrague de
Avance  No. 5

58

388501-S

Anillo de Retención - Soporte Central
- 7-7/92

59

7A399

Conjunto de Engranaje - Central de
Embrague de Avance

60

7F277

Resorte - Caja al Soporte Planetario

61

7A130

Conjunto de Soporte - Engranaje
Planetario

62

7A089

Resorte de Jaula OWC y Conjunto de

Rodillos - Planetario

63

7A398

Conjunto Planetario

64

7D095

Conjunto de Banda - Retroceso

65

377437-S

Anillo de Retención - 0.58 de Espesor
(Ubica la Banda de Retroceso
Durante el Montaje).

66

7F236

Cubo - Embrague Directo

67

7F243

Conjunto de Cojinete y Anillo -
Embrague Directo Interior No. 7

68

7F237

Soporte - Cojinete Interior de
Embrague Directo

69

7D483

Anillo de Retención - Plato de Presión
de Embrague Directo (Encaje Selecto)

70

7B066

Plato - Presión de Embrague Directo

71

7B164

Plato - Estrías Internas de Embrague
Directo (Fricción)

72

7B442

Plato - Estrías Externas de Embrague
Directo (Acero)

73

388104-S

Anillo de Retención - 1-19/32
(Fija 7F235 a 7F283)

74

7F235

Conjunto de Retén y Resorte -
Embrague Directo

75

7A262

Conjunto de Pistón - Embrague
Directo

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Transmisión Automática — 4R70W

307-01A-10

307-01A-10

103

N806933-S102 Conjunto de Perno y Arandela - M6-

1.0 x 25 MM (2 - Fijan 7F293 a 7005)

104

7A247

Sensor - Rango de la Transmisión

105

7A256

Conjunto de Palanca - Control
Manual

106

7B498

Conjunto de Sello - Palanca de
Control Manual

107

373907-S2

Tuerca - Resorte 1/4 (Fija la Placa de
Identificación a 7000)

108

7B148

Placa - Identificación (Parte de 7005)

109

7D273

Conjunto de Conector - Conducto de

Fluido (Se Requieren 2)

110

7N171

Tapón - Acceso a la Envuelta del
Convertidor

111

7E242

Conjunto de Colador - Fluido

112

7B210

Pasador - Retén del Eje de la Palanca
Manual

113

7Z383

Sello - O-Ring de 0.426 x 0.070

114

7Z101

Sello - O-Ring de 14.0 x 1.78

115

7G383

Válvula Solenoide - Control de
Presión de la Transmisión

116

7A441

Trinquete - Trinquete de
Aparcamiento

117

7D071

Eje - Trinquete de Aparcamiento

118

7D419

Copa - Guía de la Varilla de
Aparcamiento (Parte de 7A039)

119

7D070

Resorte - Recuperación del Trinquete
de Aparcamiento

120

7A232

Conjunto de Varilla - Accionamiento

del Trinquete de Aparcamiento

121

7A115

Conjunto de Palanca - Palanca de
Fijación de la Válvula Manual

122

N800287-S536 Tuerca - M14 x 1.5 Hex - Palanca de

Fijación Intermedia (Fija 7A115 a
7A256)

123

7H188

Conjunto de Pistón - Servo de
Sobremarcha

124

7F201

Resorte - Pistón de Servo de
Sobremarcha

125

7F203

Varilla - Accionamiento del Servo de
Sobremarcha (Parte de 7H188)

126

7H179

Arandela - Respaldo de Servo de
Sobremarcha (Parte de 7H188)

127

7G277

Resorte - Resorte de Cojín de
Sobremarcha (Parte de 7H188)

128

7F200

Conjunto de Pistón - Servo de
Sobremarcha (Parte de 7H188)

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

129

97411-S

Anillo - Retención
(Parte de 7H188)

130

7384

Anillo - 2.85 TVP «H» Interno Tipo
de Retención (Fija 7H188 a 7005)

131

7D031

Resorte - Pistón de Servo de Banda

de Retroceso

132

7D189

Conjunto de Pistón - Servo de
Banda de Retroceso

133

7D036

Conjunto de Tapa - Pistón de Servo
de Banda de Retroceso

134

388215-S100

Anillo de Retención - Interno -

3-13/16

135

7H292

Pistón - Acumulador 2-3
(Sellos Aglutinados)

136

7F285

Resorte - Pistón de Acumulador de
Cambios 2-3

137

7B264

Retén - Resorte de Acumulador de
Cambios 2-3

138

7F284

Resorte - Acumulador de Cambios
1-2 (Dependiendo del Modelo)

139

7F251

Pistón - Acumulador de Cambios
1-2 (Sellos Aglutinados)

140

7F248

Resorte - Acumulador de Cambios
1-2

141

7H300

Conjunto de Tapa y Sello -
Acumulador 1-2

142

7384

Anillo - 2-1/16 Interno HU Tipo de
Retención (Fija 7H300 a 7005)

143

N605517-S1000 Perno - M6-1.0 x 16 Cabeza

Hexagonal (12 - Fijan la Placa de
Refuerzo al Cuerpo de Válvulas)

144

7F282

Placa - Refuerzo del Cuerpo de
Válvulas (Parte de 7A100)

145

7C155

Empacadura - Separadora del
Cuerpo del Válvulas - Superior

146

7A008

Placa - Separadora del Cuerpo de

Válvulas (Parte de 7A100)

147

7D100

Empacadura - Separadora del
Cuerpo de Válvulas - Inferior

148

7H171

Válvula - Contraflujo del
Convertidor

149

7A091

Conjunto del Cuerpo - Control
Principal

150

7H173

Empacadura - Tapa del Cuerpo de
Válvulas

Número

Item

de Parte

Descripción

Transmisión Automática — 4R70W

307-01A-11

307-01A-11

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1521

7C034

Placa - Tapa del Cuerpo de
Válvulas (Parte de 7A100)

152

N807178-S1000 Perno - M6-1.0 x 18 Cabeza

Hexagonal (11 - Fijas 7C034 a
7A100 (Parte de 7A100)

153

7A100

Conjunto de Control -  Principal

154

7A098

Conjunto de Filtro y Sello - Fluido

155

7A191

Empacadura - Cárter de la
Transmisión

156

7A194

Cárter - Transmisión

157

N605785-S427

Perno - M8-1.25 x 18 Cabeza
Hexagonal (14 - Fijan 7A194 a
7005)

158

7L027

Magneto - Caja de Cerámica
(Parte de 7A194)

159

N808947-S1300 Perno - M8-1.25 x 46 Guía de

Hombro Hexagonal
(2 - Fijan 7C034 a 7A100)

160

N807179-S1000 Perno - M6-1.0 x 52 Cabeza

Hexagonal (12 Fijan 7A100 a
7005)

161

7H111

Retén - Solenoide

162

7E195

Bola - Válvula de Vaivén de
Refuerzo de Rueda Libre de 1/4 de
Diámetro (Se Requieren 8)

163

7H187

Colador - Solenoide de Suministro
de Presión

164

N606022-S1000 Perno - M6-1.0 x 4.0 Cabeza

Hexagonal (13 - Fijan 7A100 a
7005)

165

7E332

Conjunto de Resorte - Fijador de
Válvula Manual

166

7Z276

Sello - O-Ring de 0.864 x 0.070
(Se Requieren 2)

167

7G276

Conjunto de Mamparo - Conector
de Cableado

168

7G276

Conjunto de Mamparo - Conector
(Moldeado)

169

7Z484

Sello - O-Ring de 6.07 x 1.70
(Se Requieren 2)

170

7G484

Válvula Solenoide - Cambios

171

7G136

Válvula Solenoide - Embrague del
Convertidor de Torque

172

N807178-S1000 Perno - M6-1.0 x 16 Cabeza

Hexagonal (Fija 7D136 y 7G484 a
7A100)

173

7Z136

Sello - O-Ring de 0.489 x 0.070

174

7Z484

Sello - O-Ring de 0.176 x 0.070

A

-

Conjunto de Embrague Intermedio

B

-

Embrague Unidireccional Intermedio

C

-

Conjunto de Embrague de Retroceso

D

-

Conjunto de Embrague de Avance

E

-

Conjunto de Embrague Directo

Transmisión Automática — 4R70W

307-01A-12

307-01A-12

DESCRIPCION Y OPERACION (Continuación)

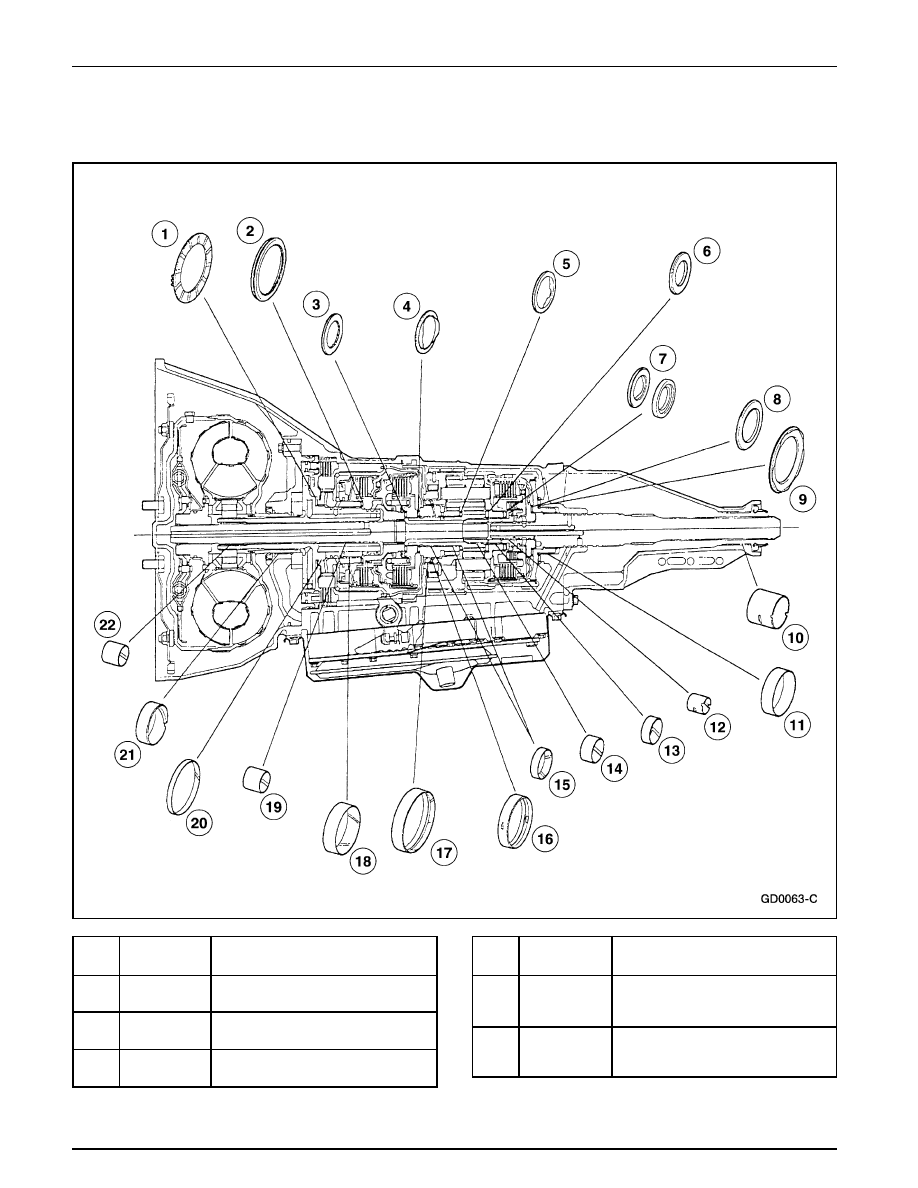

Localizador de Bujes, Cojinete y Arandela
de Empuje

1

7D014

Arandela de Empuje de la Bomba # 1
(Encaje Selecto)

2

7A166

Conjunto de Cojinete y Anillo del
Embrague de Avance  # 2

3

7F231

Conjunto de Cojinete y Anillo de
Embrague de Avance  - Delantero # 3

Número

Item

de Parte

Descripción

4

7C096

Conjunto de Cojinete y Anillo # 4 del

Engranaje Central del Embrague de
Avance

5

7F244

Conjunto de Cojinete y Anillo # 5 del
Engranaje Central del Embrague de
Avance

Número

Item

de Parte

Descripción
