Ford Explorer / Mercury Mountaineer. Manual - parte 378

Emisiones Evaporativas

303-13-20

303-13-20

Prueba Pinpoint (Continuación)

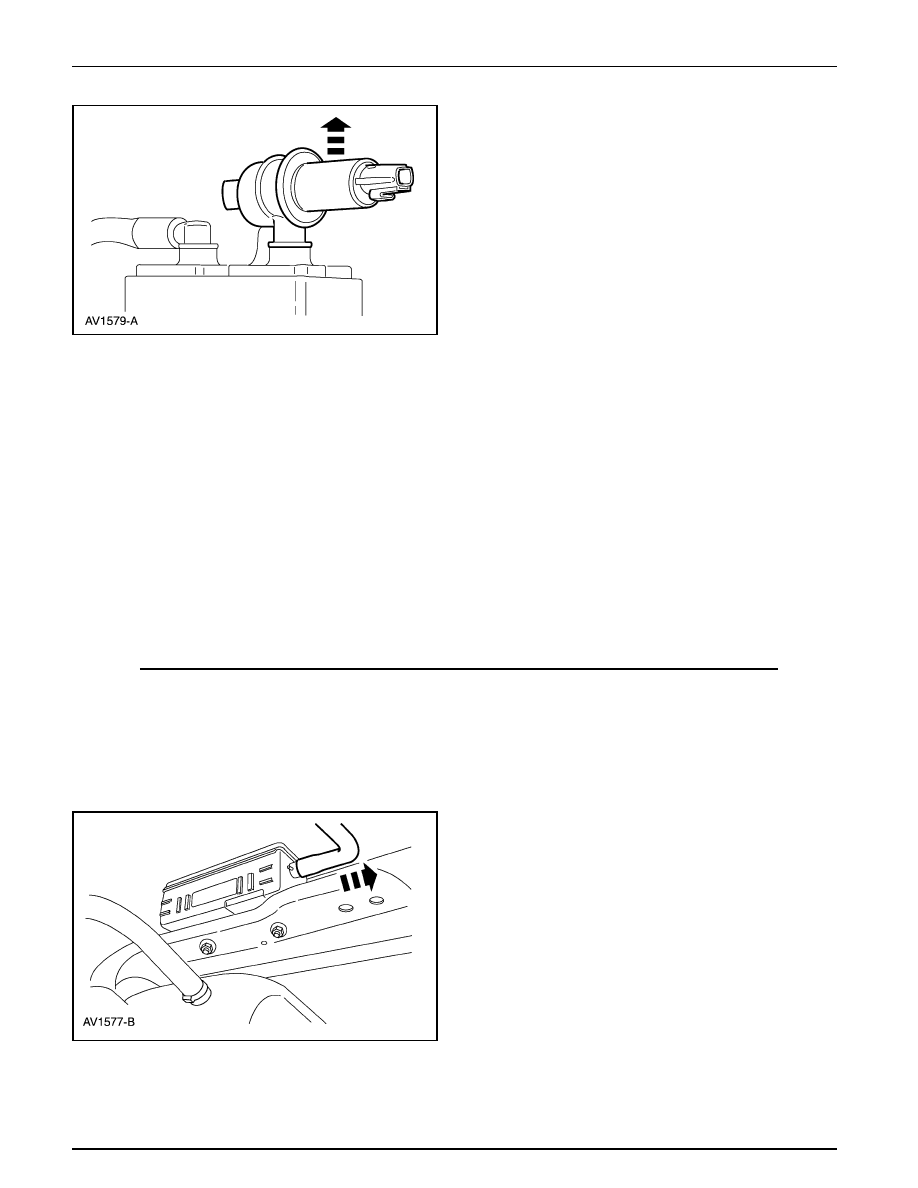

4.

Desmonte el solenoide de ventilar el recipiente.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

2.

Pruebe si hay fugas en el conjunto del recipiente EVAP y
soporte. Para información adicional, consulte a Prueba
de Fuga — Emisiones Evaporativas, en esta sección.

3.

Pruebe si hay fugas en el sistema EVAP. Para información
adicional, consulte a Prueba de Fugas — Emisiones
Evaporativas, en esta sección.

4.

Efectúe el Ciclo de Manejo para Verificación de
Reparación en el Monitor de Pérdidas de Funcionamiento
EVAP. Para información adicional, consulte el Manual
PC / ED

12

.

Separador de Polvo

Remoción

1.

Desconecte el conjunto de la manguera del solenoide de
ventilar el recipiente.

12

Puede ser adquirido por separado.

Emisiones Evaporativas

303-13-21

303-13-21

Prueba Pinpoint (Continuación)

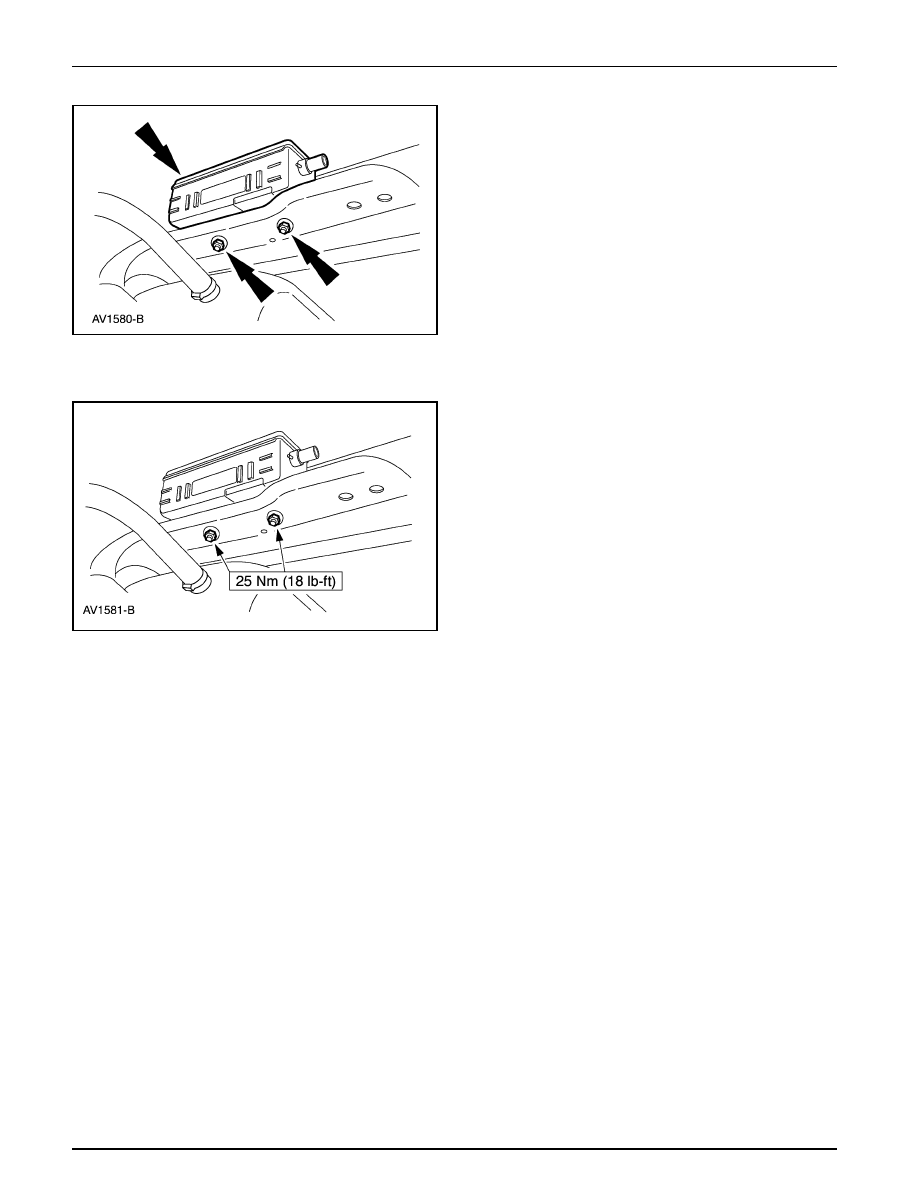

2.

Desmonte el separador de polvo de las emisiones
evaporativas.

•

Remueva las tuercas.

•

Desmonte el separador.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

2.

Pruebe si hay fugas en el sistema EVAP. Para información
adicional, consulte a Prueba de Fugas — Sistema de
Emisiones Evaporativas, en esta sección.

3.

Efectúe el Ciclo de Manejo para Verificación de
Reparación en el Monitor de Pérdidas de Funcionamiento
EVAP. Para información adicional, consulte el Manual
PC / ED

13

.

13

Puede ser adquirido por separado.

Emisiones Evaporativas

303-13-22

303-13-22

PROCEDIMIENTOS GENERALES

Prueba de Fugas — Emisiones Evaporativas

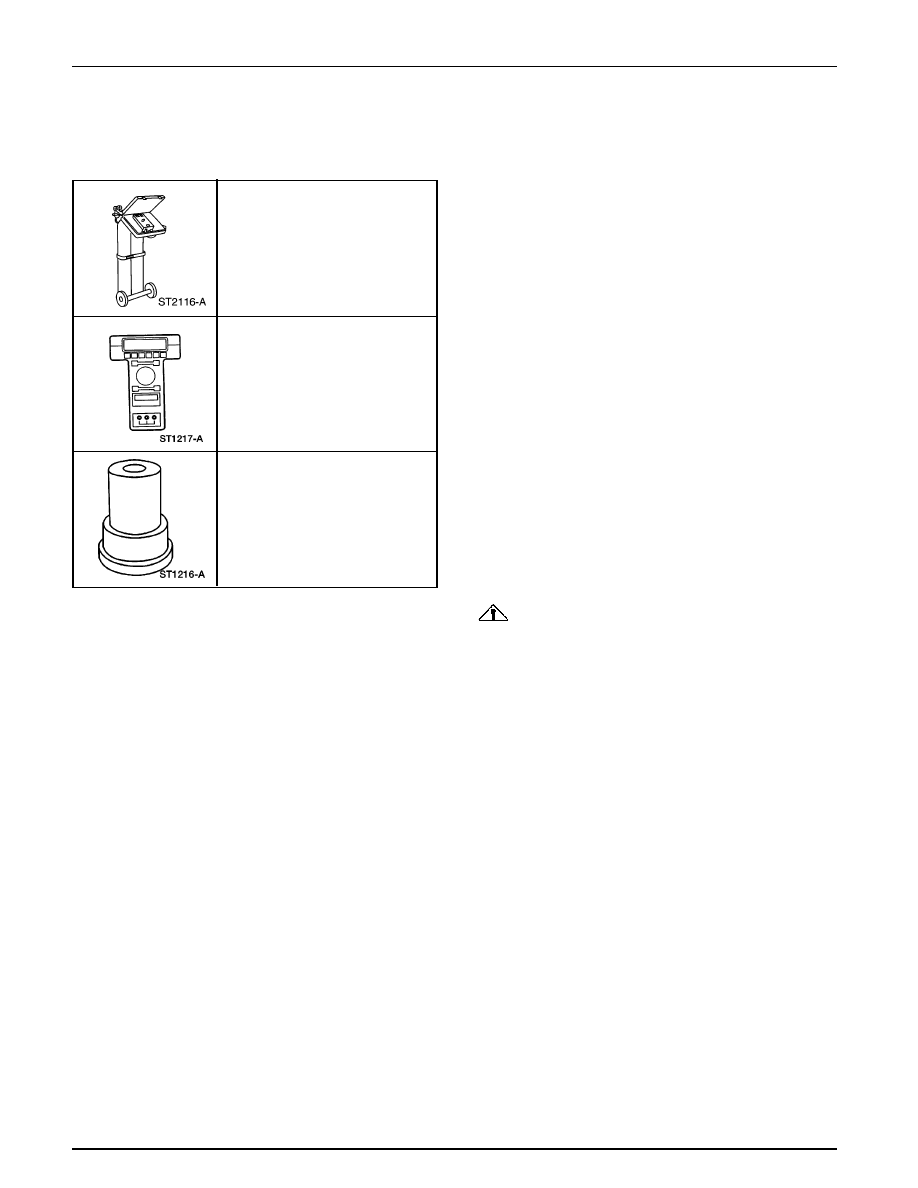

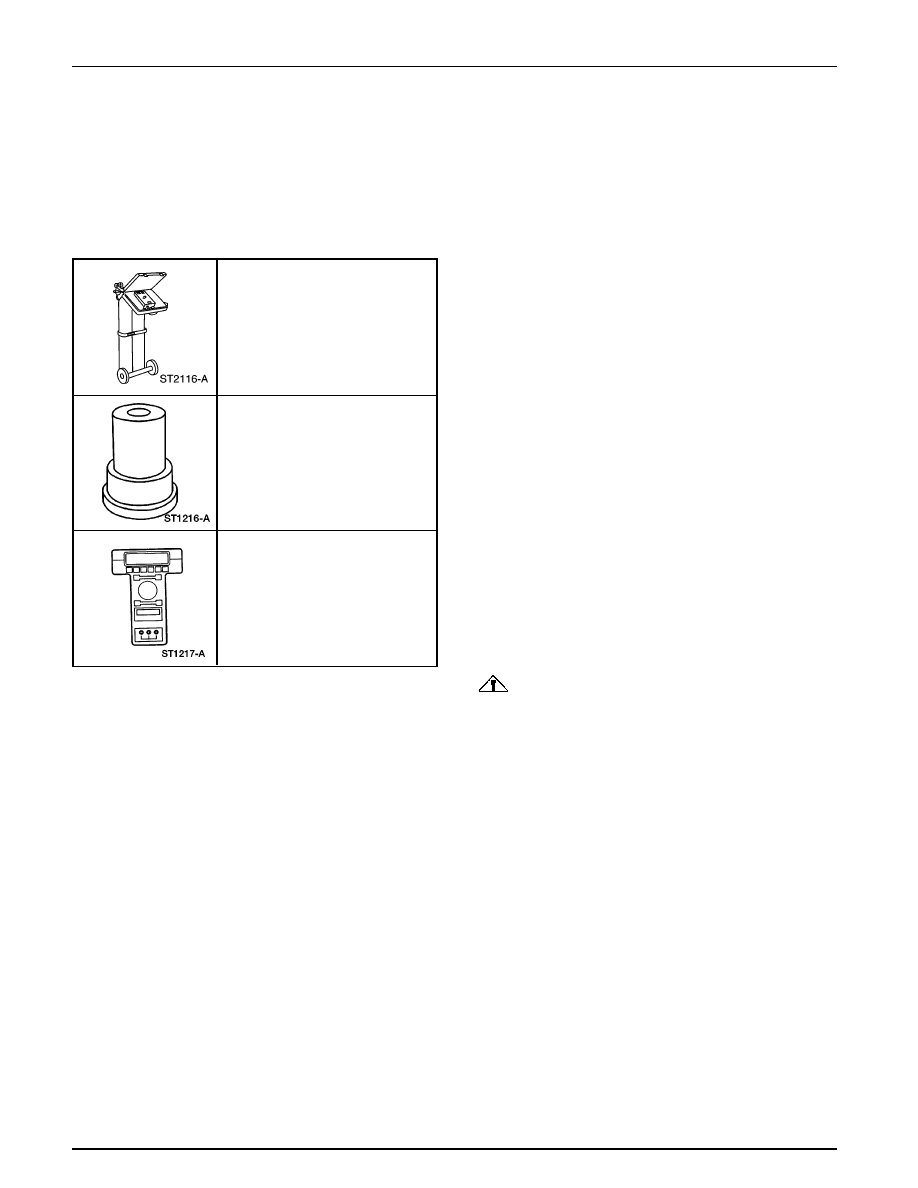

Herramienta(s) Especial(es)

Probador de Fugas para Sistema
EVAP,
310-F007 (134-00056), ó
un equivalente

Probador NGS,
418-F048 (007-00500), ó
un equivalente

Conjunto de Accesorios / Probador
de Fugas Sistema EVAP,
310-F012 (parte de 310-F007)

PRECAUCIÓN: El sistema EVAP no debe ser

presurizado a más de 3.48 kPa (14 pulgadas de H

2

O) ó

podrían ocurrir daños en el sistema.

1.

Conecte el Probador de Fugas del Sistema de Emisiones
Evaporativas al orificio para las pruebas.

2.

Nota: El sistema de encendido debe estar en la posición
llave en ON y motor apagado.

Utilizando el Probador NGS, aplique 12 voltios al
solenoide para ventilar el recipiente.

3.

Presurice el sistema EVAP a 3.48 kPa (14 pulgadas de
H

2

O).

4.

Observe el sistema por dos minutos. El sistema falla la
prueba de fuga si la presión cae por debajo de 2.0 kPa (8
pulgadas de H

2

O).

5.

Repare cualquier fuga que sea necesario.

Emisiones Evaporativas

303-13-23

303-13-23

Herramienta(s) Especial(es)

Probador de Fugas para Sistema
EVAP,
310-F007 (134-00056), ó un
equivalente

PROCEDIMIENTOS GENERALES (Continuación)

6.

Repita la prueba de fuga — sistema EVAP, hasta que el
sistema permanezca por encima de 2.0 kPa (8 pulgadas
de H

2

O) después de un período de prueba de dos minutos.

Prueba de Fuga — Conjunto de Recipiente de Emisiones Evaporativas y Soporte

Conjunto de Accesorios / Probador
de Fugas Sistema EVAP,
310-F012 (Parte de 310-F007
(134-00056))

Probador NGS
007-00500, ó un equivalente

PRECAUCIÓN: El sistema EVAP no debe ser

presurizado a más de 3.48 kPa (14 pulgadas de H

2

O) ó

podrían ocurrir daños en el sistema.

1.

Conecte el Probador de Fugas del Sistema de Emisiones
Evaporativas al orificio para las pruebas.

2.

Aplique 12 voltios al solenoide para ventilar el recipiente.

3.

Presurice el sistema EVAP a 3.48 kPa (14 pulgadas de H

2

O).

4.

Observe el sistema por dos minutos. El sistema falla la
prueba de fuga si la presión cae por debajo de 2.0 kPa (8
pulgadas de H

2

O).

5.

Repare cualquier fuga que sea necesario.
