Emisiones Evaporativas

303-13-16

303-13-16

Prueba Pinpoint (Continuación)

3.

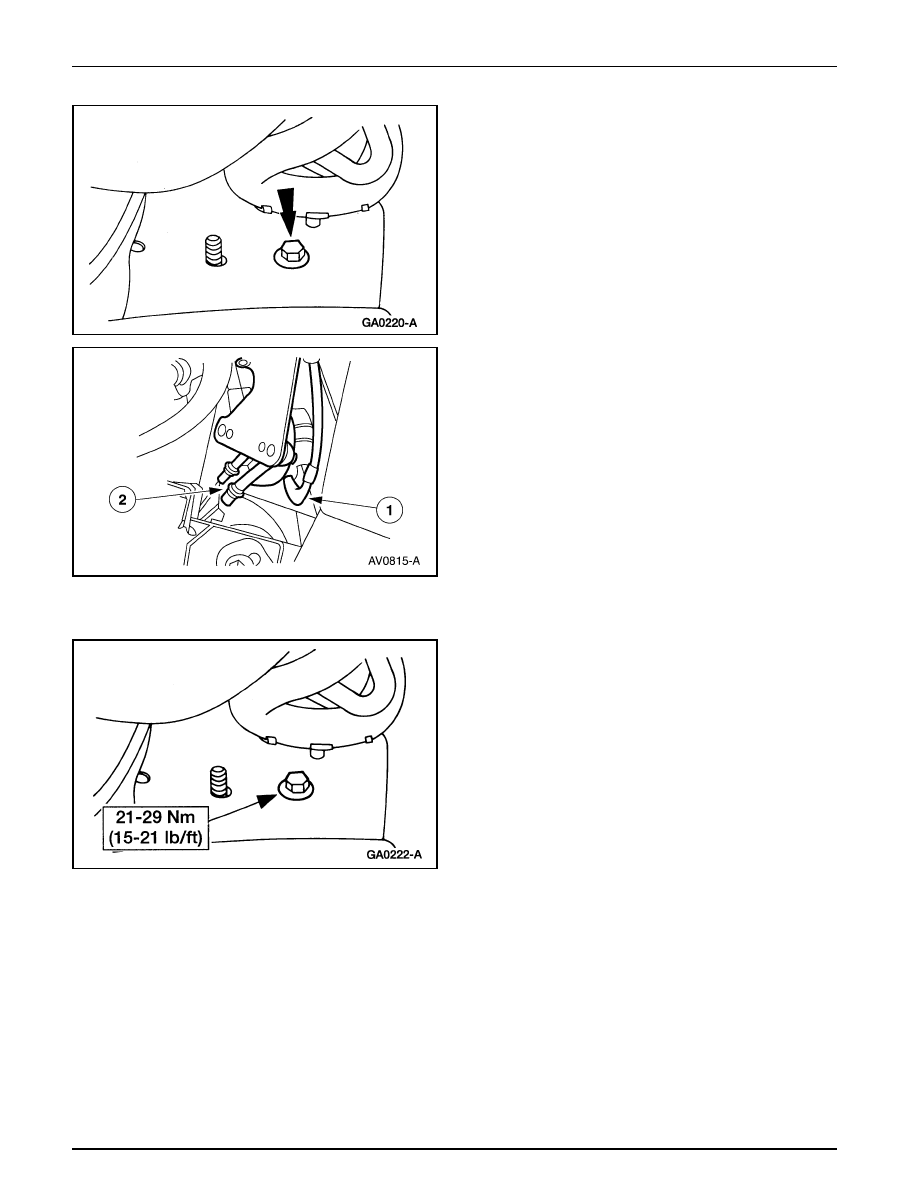

Desconecte la válvula de purga del recipiente EVAP y su
soporte.

•

Remueva el tornillo.

4.

Desmonte la válvula de purga del recipiente EVAP.

1

Desconecte la línea de vacío de la válvula.

2

Desmonte la válvula.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

2.

Pruebe si hay fugas en el sistema EVAP. Para información
adicional, consulte a Prueba de Fugas — Conjunto de
Recipiente de Emisiones Evaporativas y Soporte, en esta
sección.

3.

Efectúe el Ciclo de Manejo para Verificación de
Reparación en el Monitor de Pérdidas de Funcionamiento
EVAP. Para información adicional, consulte el Manual
PC / ED

9

.

9

Puede ser adquirido por separado.

Emisiones Evaporativas

303-13-17

303-13-17

Prueba Pinpoint (Continuación)

Sensor de Presión — Tanque de Combustible

Remoción

1.

Desmonte el tanque de combustible (9002). Para
información adicional consulte la Sección 310-01.

2.

PRECAUCIÓN: El sensor de presión (9C052)

debe ser desacoplado del tanque de combustible antes
que éste pueda ser desmontado. Empuje hacia abajo y
gire en sentido anti-horario el sensor para liberarlo
del tanque. El fallar en hacerlo de esta forma puede
causar daños al sensor ó al tanque mismo tanque.

Desmonte el sensor de presión del tanque de combustible.

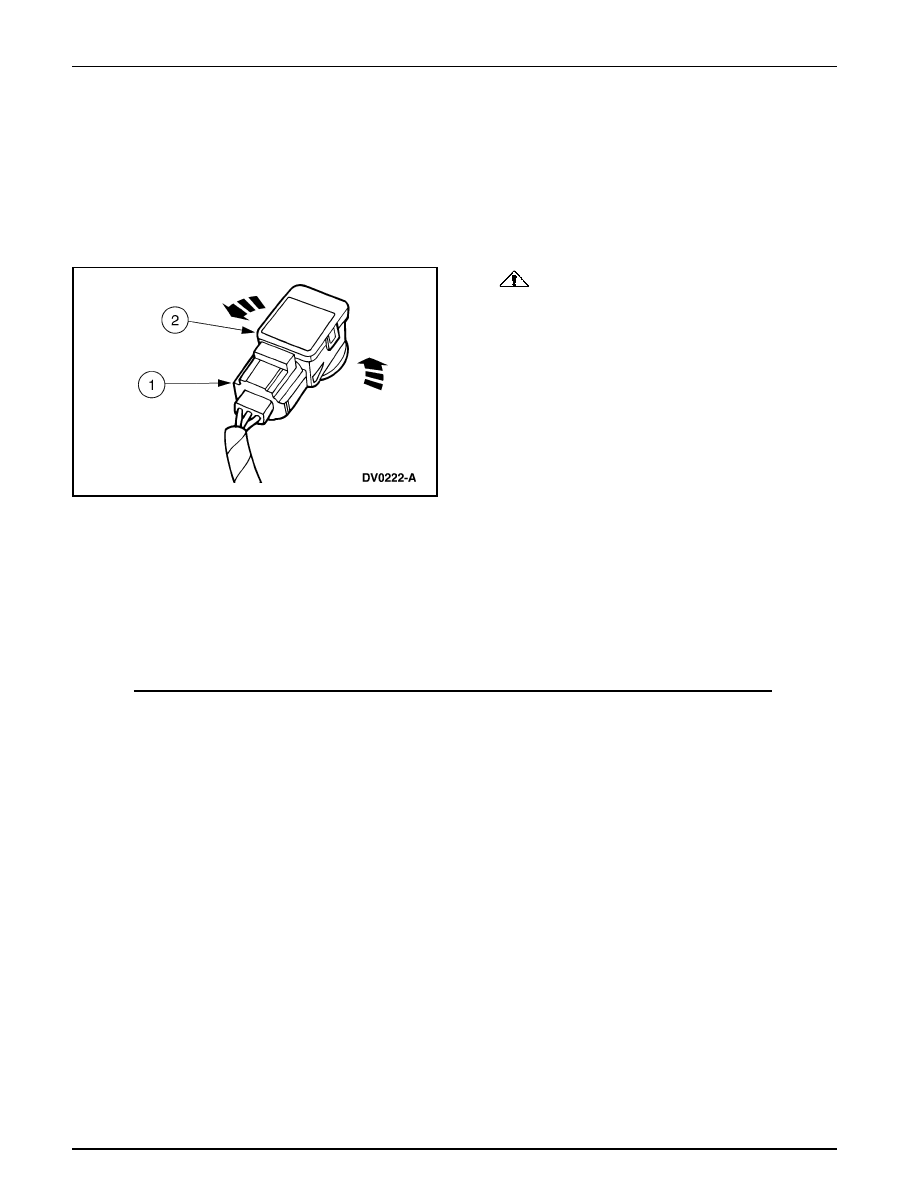

1

Desacople el conector eléctrico.

2

Presione hacia abajo, gire el sensor en sentido anti-
horario y desmóntelo del tanque.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

2.

Pruebe si hay fugas. Para información adicional, consulte
a Prueba de Fugas — Sistema de Emisiones Evaporativas,
en esta sección.

3.

Efectúe el Ciclo de Manejo para Verificación de

10

Puede ser adquirido por separado.

Emisiones Evaporativas

303-13-18

303-13-18

Prueba Pinpoint (Continuación)

Remoción

1.

Desmonte el gancho.

Orificio para Pruebas — Emisiones Evaporativas

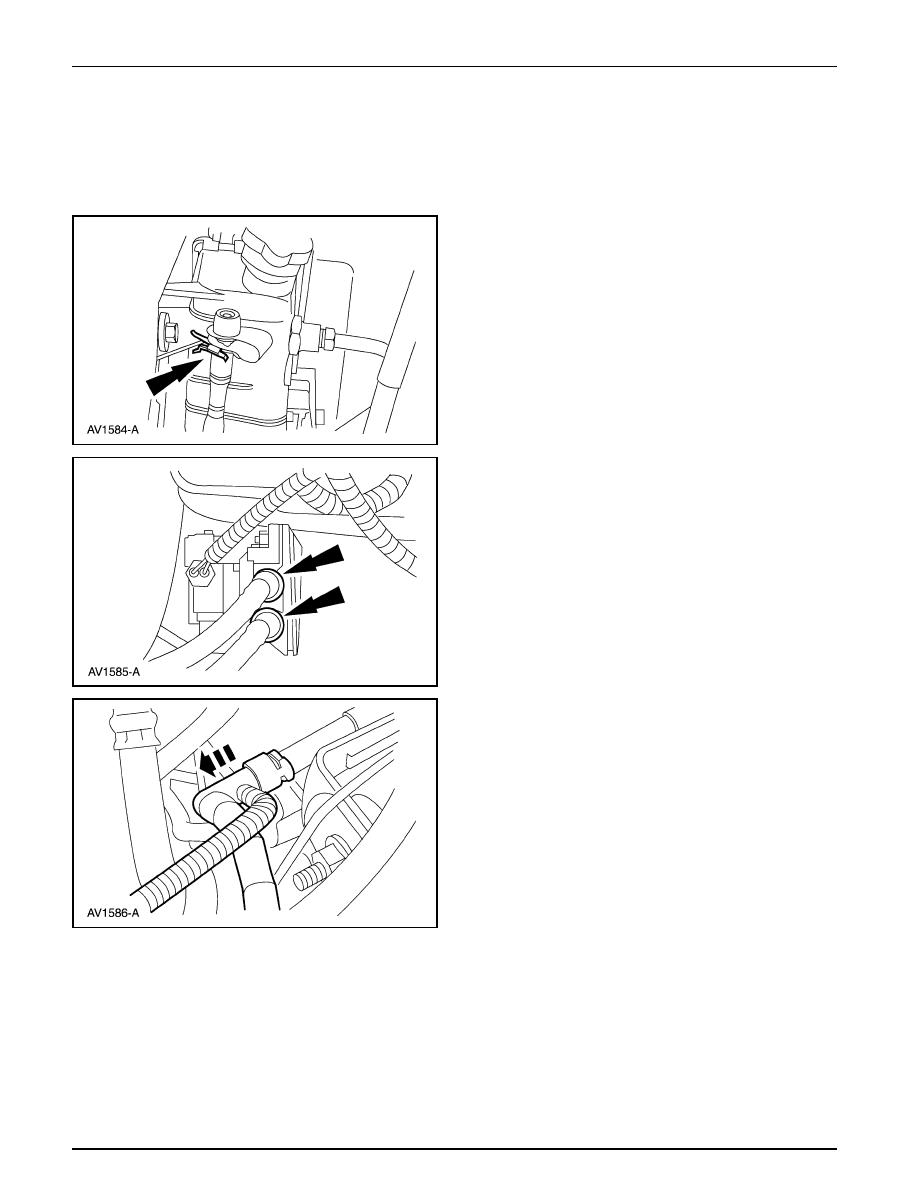

2.

Desconecte las mangueras.

3.

Desmonte el conjunto del orificio para pruebas.

•

Desacople la conexión.

•

Desmonte el conjunto.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

2.

Pruebe si hay fugas. Para información adicional, consulte
a Prueba de Fugas — Sistema de Emisiones Evaporativas,
en esta sección.

Emisiones Evaporativas

303-13-19

303-13-19

Prueba Pinpoint (Continuación)

3.

Efectúe el Ciclo de Manejo para Verificación de
Reparación en el Monitor de Pérdidas de Funcionamiento
EVAP. Para información adicional, consulte el Manual
PC / ED

11

.

Solenoide — Ventilación del Recipiente

Remoción

1.

ADVERTENCIA: El sistema EVAP contiene

vapores y combustible condensado. Aunque no presente
en grandes cantidades, existe el peligro de explosión ó
incendio. Desconecte el cable de tierra de la batería
para minimizar la posibilidad que ocurra una chispa
eléctrica, causando posiblemente un incendio ó una
explosión si vapores ó combustible líquido están
presentes en el área. Fallas en seguir estas instrucciones
puede resultar en lesiones personales.

Desconecte el cable de tierra de la batería (14301). Para
información adicional, consulte la Sección 414-01.

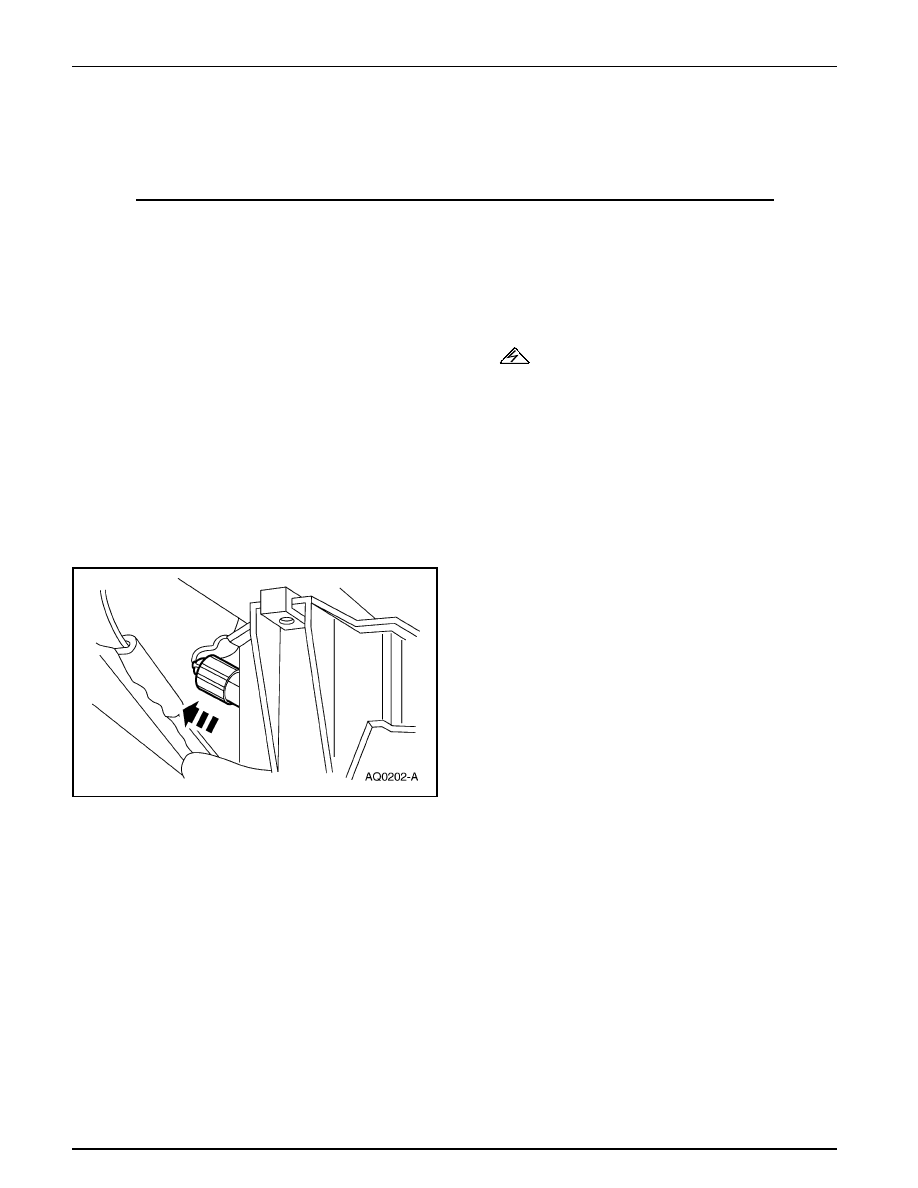

2.

Desacople el conector eléctrico.

3.

Desmonte el recipiente EVAP (9D653). Para información
adicional, consulte a Recipiente — Emisiones
Evaporativas, en esta sección.

11
