Ford Explorer / Mercury Mountaineer. Manual - parte 376

Emisiones Evaporativas

303-13-12

303-13-12

Prueba Pinpoint (Continuación)

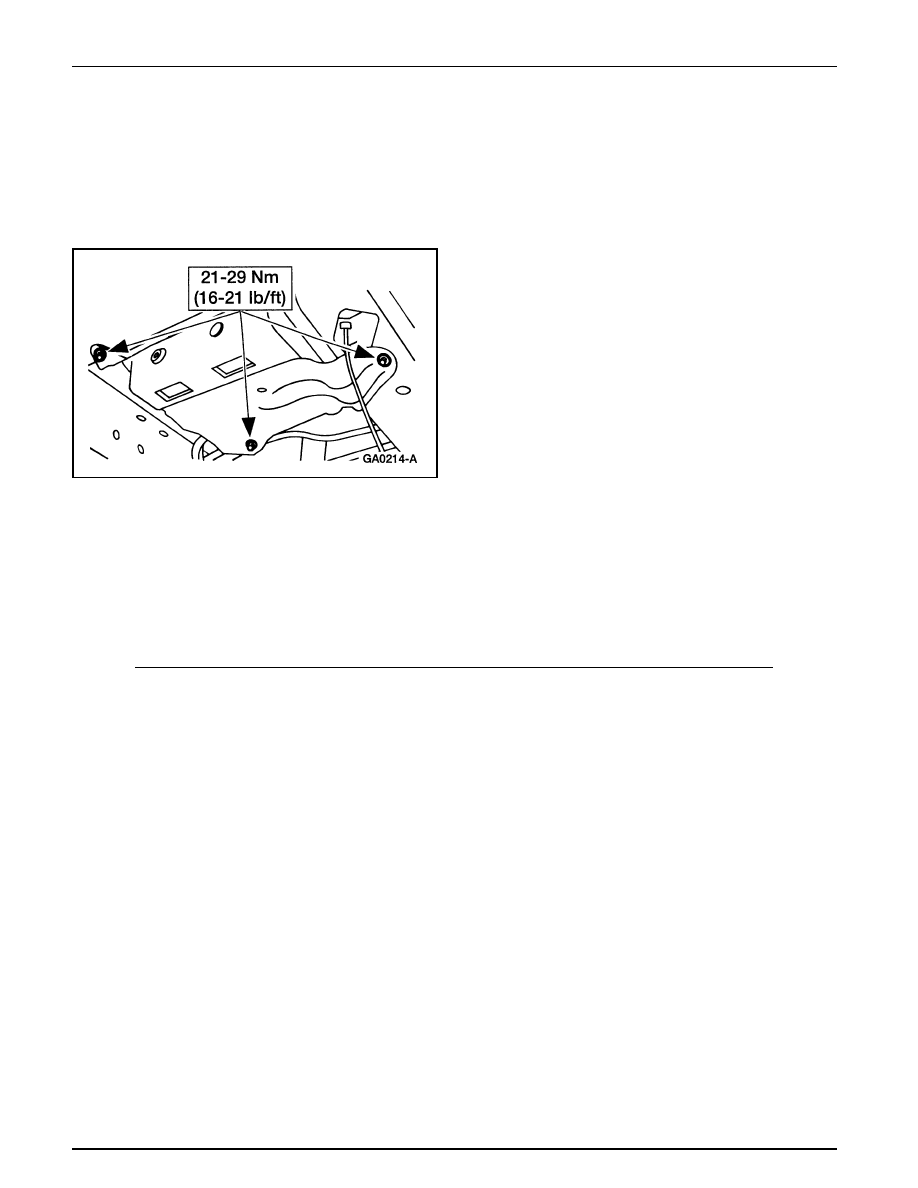

Instalación

Nota:  Lubrique todos los anillos de sello con Merpol ® ó
ESE-M99B144-B, ó con un equivalente,  antes de su
instalación.

1.

Para instalar, invierta el procedimiento de remoción.

2.

Pruebe si hay fugas en el sistema EVAP. Para información
adicional, consulte a Prueba de Fugas — Conjunto de
Recipiente de Emisiones Evaporativas y Soporte, en esta
sección.

3.

Ejecute el Ciclo de Manejo para Verificación de
Reparación en el Monitor de Pérdidas de Funcionamiento
EVAP. Para información adicional, consulte el Manual
PC / ED

7

.

7

Puede ser adquirido por separado.

Emisiones Evaporativas

303-13-13

303-13-13

Prueba Pinpoint (Continuación)

Remoción

1.

ADVERTENCIA: El sistema EVAP contiene

vapores y combustible condensado. Aunque no presente
en grandes cantidades, existe el peligro de explosión ó
incendio. Desconecte el cable de tierra de la batería
para minimizar la posibilidad que ocurra una chispa
eléctrica, causando posiblemente un incendio ó una
explosión si vapores ó combustible líquido están
presentes en el área. Fallas en seguir estas instrucciones
puede resultar en lesiones personales.

ADVERTENCIA: No fume ó cargue tabaco

encendido ó llamas abiertas de ningún tipo cuando
trabaje en ó cerca de algún componente relacionado
con combustibles. Siempre hay presentes mezclas
altamente inflamables y pueden ser encendidas. Fallas
en seguir estas instrucciones pueden resultar en
lesiones personales.

ADVERTENCIA: La corriente eléctrica al

sistema de suspensión neumática debe ser apagada
antes de elevar, gatear ó remolcar un vehículo equipado
con este tipo de suspensión. Esto puede ser realizado
girando a OFF el interruptor ubicado en el área del
panel delantero inferior del lado derecho. El no hacerlo
podría resultar en un inflado / desinflado no esperado
de los resortes neumáticos lo cual podría producir un
cambio del vehículo durante dichas operaciones. El
fallar seguir estas instrucciones puede resultar en
lesiones personales.

Levante y sujete el vehículo. Para información adicional,
consulte la Sección 100-02.

2.

Drene el tanque de combustible (9002). Para información
adicional consulte la Sección 310-00.

3.

Baje el tanque de combustible. Para información adicional
consulte la Sección 310-01.

Válvula — Ventilación del Vapor de Combustible

Emisiones Evaporativas

303-13-14

303-13-14

Prueba Pinpoint (Continuación)

4.

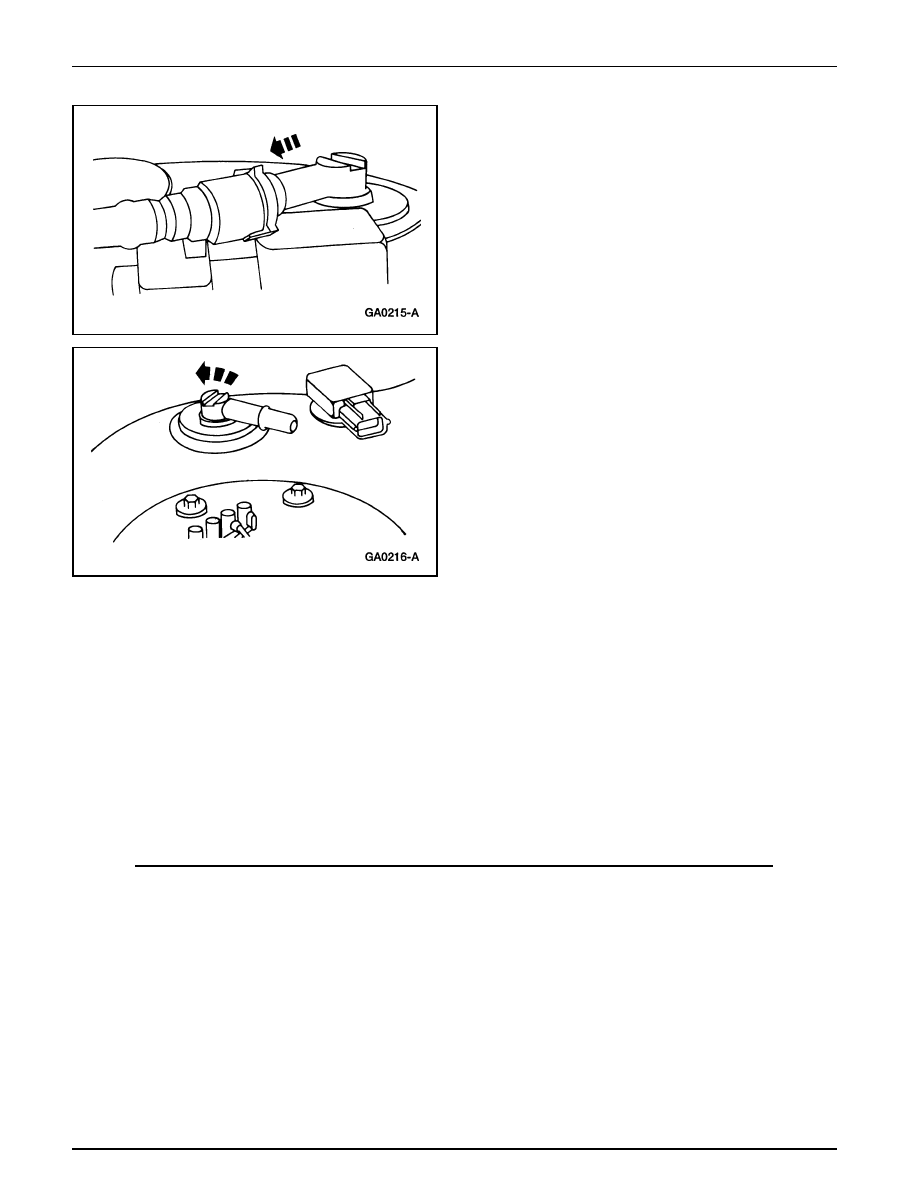

Desmonte el tubo del recipiente EVAP de la válvula de
ventilar el vapor de combustible.

5.

Desmonte la válvula de ventilar el vapor de combustible.

•

Presione hacia abajo la válvula y gire en sentido anti-
horario para desmontarla del tanque.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

2.

Pruebe si hay fugas en el sistema EVAP. Para información
adicional, consulte a Prueba de Fugas — Conjunto de
Recipiente de Emisiones Evaporativas y Soporte, en esta
sección.

3.

Ejecute el Ciclo de Manejo para Verificación de
Reparación en el Monitor de Pérdidas de Funcionamiento
EVAP. Para información adicional, consulte el Manual
PC / ED

8

.

8

Puede ser adquirido por separado.

Emisiones Evaporativas

303-13-15

303-13-15

Prueba Pinpoint (Continuación)

Remoción

1.

ADVERTENCIA: El sistema EVAP contiene

vapores y combustible condensado. Aunque no presente
en grandes cantidades, existe el peligro de explosión ó
incendio. Desconecte el cable de tierra de la batería
para minimizar la posibilidad que ocurra una chispa
eléctrica, causando posiblemente un incendio ó una
explosión si vapores ó combustible líquido están
presentes en el área. Fallas en seguir estas instrucciones
puede resultar en lesiones personales.

ADVERTENCIA: No fume ó cargue tabaco

encendido ó llamas abiertas de ningún tipo cuando
trabaje en ó cerca de algún componente relacionado
con combustibles. Siempre hay presentes mezclas
altamente inflamables y pueden ser encendidas. Fallas
en seguir estas instrucciones pueden resultar en
lesiones personales.

PRECAUCIÓN: Desmonte siempre primero, y

re-conecte de último, el cable de tierra (14301) de la
batería cuando remueva ambos cables de la misma. El
fallar en seguir estas instrucciones puede resultar en
lesiones personales.

Desmonte la bandeja de la batería (10732). Para
información adicional, consulte la Sección 414-01.

2.

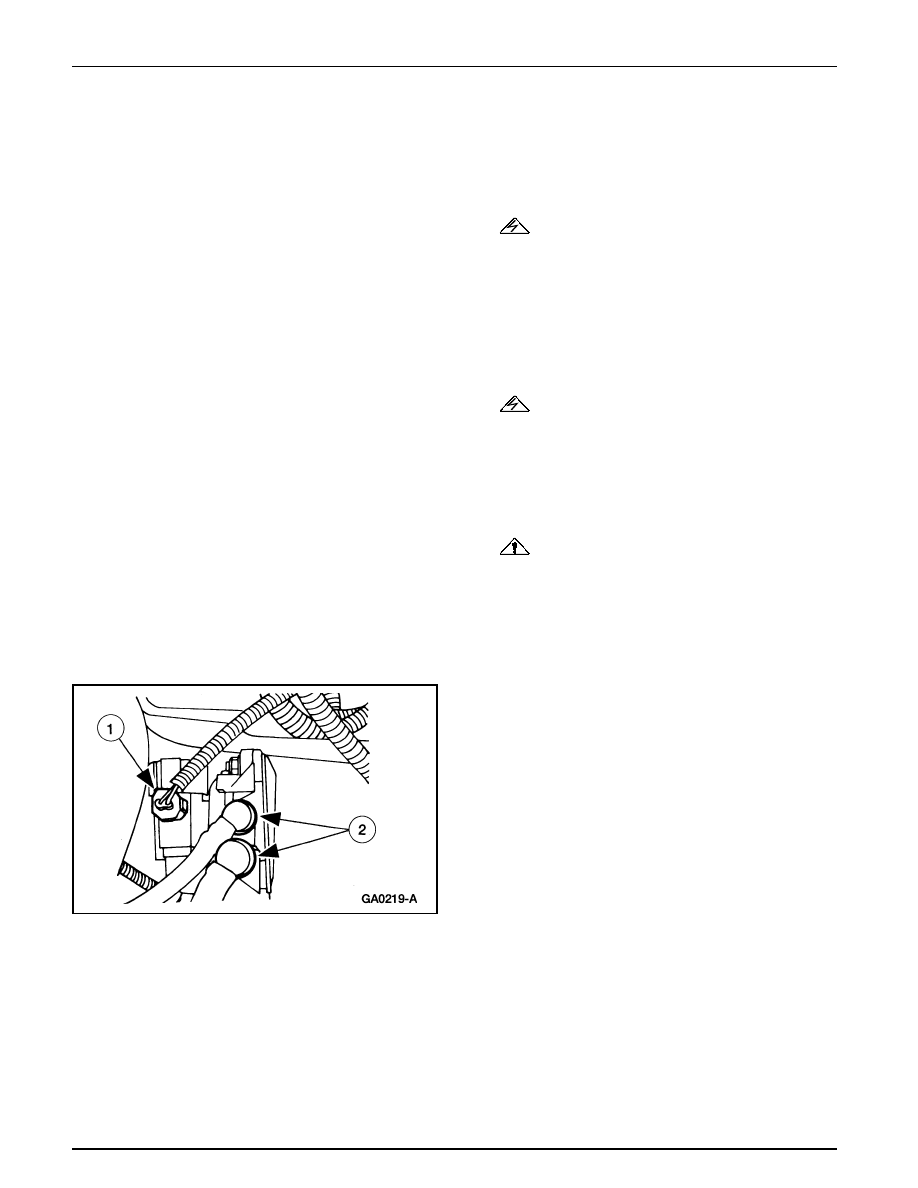

Desconecte los tubos.

1

Desacople el conector eléctrico.

2

Desconecte los tubos de la válvula de purga del
recipiente EVAP (9C915).

Válvula — Purga del Recipiente de Emisiones Evaporativas
