Distribución y Filtrado del Aire de Admisión

303-12-9

303-12-9

Sistema de Admisión de Aire (Continuación)

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

ESPECIFICACIONES

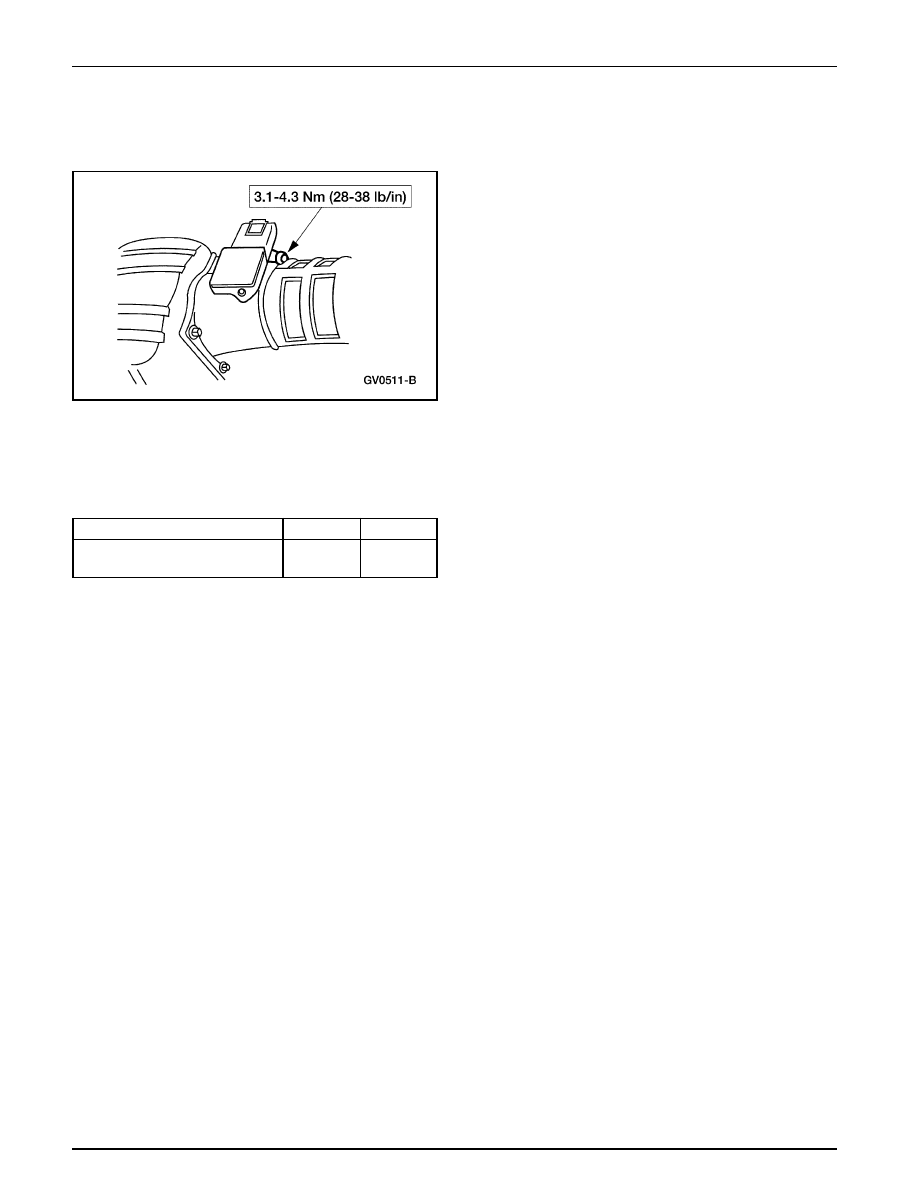

Especificaciones de Torque

Descripción

Nm

Lb/In

Abrazaderas, Tubo de Salida

3.1-4.3

28-38

del Filtro de Aire

Emisiones Evaporativas

303-13-1

303-13-1

Tabla Manual de Contenido

SECCIÓN 303-13 Emisiones Evaporativas

APLICADO AL VEHÍCULO:

 Explorer, Mountaineer

CONTENIDO

PAGINA

DESCRIPCIÓN Y OPERACIÓN

Sistema de Emisiones Evaporativas ................................................................................................... 303-13-2

DIAGNÓSTICO Y PRUEBA

Sistema de Emisiones Evaporativas ................................................................................................... 303-13-3

Inspección y Verificación ................................................................................................................. 303-13-3
Prueba Pinpoint .............................................................................................................................. 303-13-4
Tablas de Fallas .............................................................................................................................. 303-13-4

Pruebas Pinpoint

Recipiente — Emisiones Evaporativas ............................................................................................... 303-13-9
Separador de Polvo .......................................................................................................................... 303-13-20
Sensor de Presión — Tanque de Combustible ................................................................................. 303-13-17
Solenoide — Ventilación del Recipiente ........................................................................................... 303-13-19
Orificio para Pruebas — Emisiones Evaporativas ............................................................................ 303-13-18
Válvula — Purga del Recipiente de Emisiones Evaporativas ........................................................... 303-13-15
Válvula — Ventilación del Vapor de Combustible ............................................................................. 303-13-13

PROCEDIMIENTOS GENERALES

Prueba de Fuga — Emisiones Evaporativas .................................................................................... 303-13-22
Prueba de Fuga — Conjunto de Recipiente y Soporte de Emisiones Evaporativas ......................... 303-13-23

ESPECIFICACIONES ........................................................................................................................... 303-13-24

Emisiones Evaporativas

303-13-2

303-13-2

DESCRIPCION Y OPERACION

Sistema de Emisiones Evaporativas

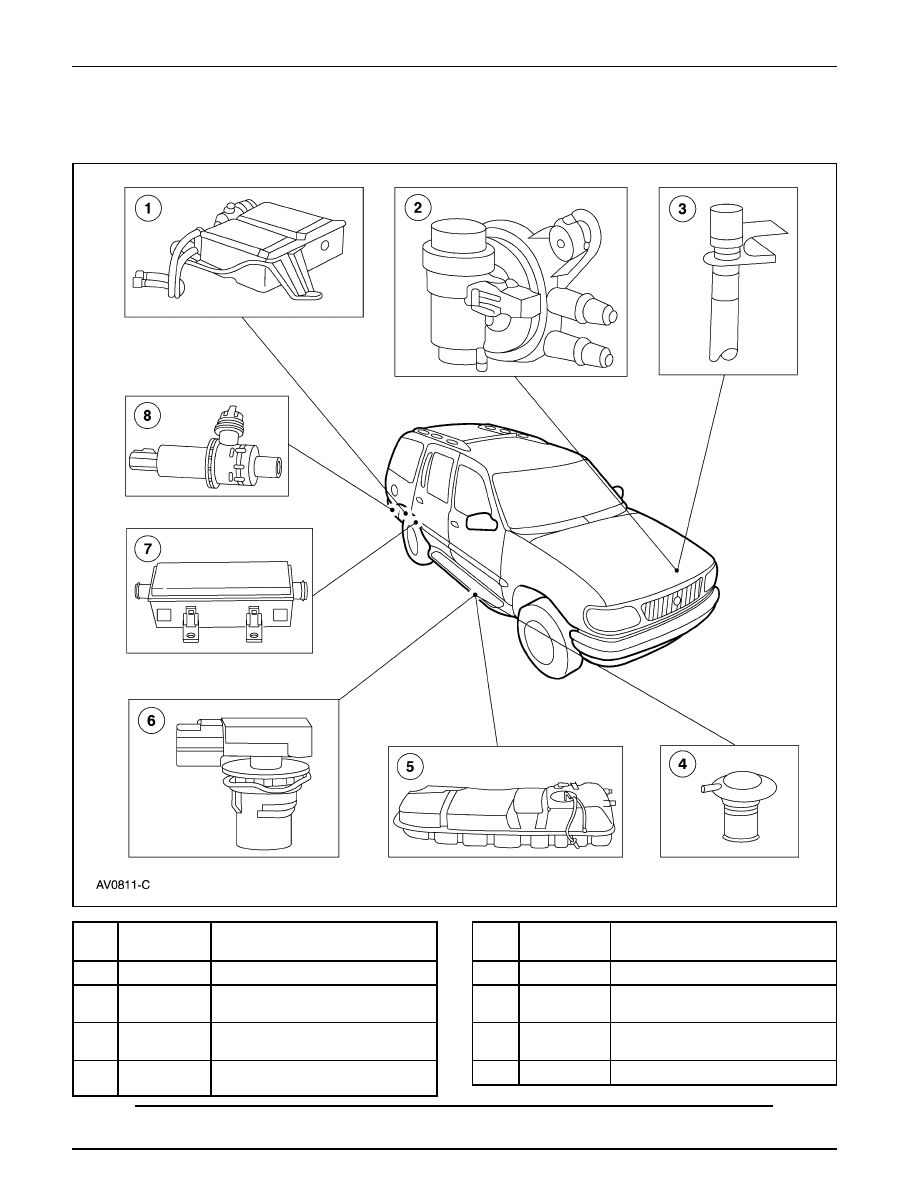

Ubicación de los Componentes

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

9E857

Recipiente de emisiones evaporativas

2

9C915

Válvula de purga del recipiente de
emisiones evaporativas

3

9F980

Orificio de prueba, emisiones
evaporativas

4

9B593

Válvula de ventilación del vapor de
combustible

5

9002

Tanque de combustible

6

9C052

Sensor de presión del tanque de
combustible

7

3B328

Separador de polvo, emisiones
evaporativas

8

9F945

Solenoide, ventilación del recipiente

Emisiones Evaporativas

303-13-3

303-13-3

DESCRIPCION Y OPERACION (Continuación)

El sistema de emisiones evaporativas:

•

previene que emisiones de hidrocarburos alcancen la
atmósfera.

•

almacena vapores de combustible en el recipiente (EVAP)
de emisiones evaporativas (9D653).

•

regresa los vapores almacenados al motor durante su
funcionamiento.

•

tiene un orificio para pruebas remoto, ubicado cerca del
túnel del ventilador.

Los vapores de combustible son dirigidos:

•

desde el tanque de combustible (9002) a través de las dos
válvulas de ventilación de vapores (9B593) al recipiente
EVAP por una línea de vapor

•

desde aquí al motor cuando la válvula de purga del
recipiente EVAP (9C915) es abierta por el módulo PCM
(12A650).

El sensor de presión del tanque de combustible (9C052):

•

vigila la presión del tanque.

•

suministra una lectura de la presión del tanque de
combustible al módulo PCM durante la prueba de fugas
OBD II.

La tapa de llenado del tanque de combustible:

•

alivia la presión del sistema por encima de 14 kPa (2 psi).

•

alivia el vacío del sistema por debajo de 3.8 kPa (0.53 psi).

La válvula de purga del recipiente de emisiones evaporativas
(9C915):

•

regula la purga del recipiente EVAP.

•

es controlada por el módulo PCM.

El solenoide de ventilación del recipiente (9F945):

•

sella el sistema EVAP para la revisión de fugas OBD II.

•

es reparable como artículo separado.

El recipiente EVAP:

•

está ubicado detrás del conjunto del eje trasero.

•

contiene carbón activado.

•

almacena vapores de combustible.

El separador de polvo de las emisiones evaporativas (9B328):

•

está ubicado por encima del riel del chasis transversal,
trasero ó central, antes de el recipiente EVAP.

•

previene que partículas de polvo suspendidas y sucio
penetren en el sistema EVAP.

•

es reparable como artículo separado.

DIAGNÓSTICO Y PRUEBA

Sistema de Emisiones Evaporativas

El sistema de EVAP es controlado y vigilado por el PCM.
Consulte al Manual PC/ED

1

 para su diagnóstico.

Inspección y Verificación

1.

Verifique que el problema es con el sistema EVAP y no
está diagnosticado en el Manual PC/ED

1

.

2.

Inspeccione para determinar si alguno de los siguientes
problemas mecánicos se aplica:

Tabla de Inspección Visual

Mecánica

•

Tapa de llenado de combustible mal instalada.

•

Inspeccione visualmente el orificio de prueba y tubo EVAP.

•

Componentes flojos ó desconectados.

•

Recipiente EVAP ó solenoide de ventilación dañados.

•

Líneas ó mangueras dañadas / contraídas.

3.

Si el problema permanece después de la inspección,
determine el síntoma y Vaya a la Tabla de Fallas.

4.

Re-instale todas las abrazaderas de mangueras de
emisiones evaporativas desmontadas ó dañadas durante
los procedimientos de pruebas.

1

Puede ser adquirido por separado.
