Distribución y Filtrado del Aire de Admisión

303-12-1

303-12-1

Tabla Manual de Contenido

SECCIÓN 303-12 Distribución y Filtrado del Aire de

Admisión

APLICADO AL VEHÍCULO:

Explorer, Mountaineer

CONTENIDO

PAGINA

DESCRIPCIÓN Y OPERACIÓN

Sistema de Admisión de Aire .............................................................................................................. 303-12-2

DIAGNÓSTICO Y PRUEBA

Sistema de Admisión de Aire .............................................................................................................. 303-12-4

Sistema de Admisión de Aire

Tubo de Salida del Filtro de Aire — 4.0L SOHC ................................................................................. 303-12-4
Tubo de Salida del Filtro de Aire — 5.0L y 4.0L (Con Varillas Empujadoras) ..................................... 303-12-5
Filtro de Aire del Motor — Tapa, Estilo Panel ..................................................................................... 303-12-6
Filtro de Aire del Motor — Entrada, Estilo Panel ................................................................................ 303-12-7

ESPECIFICACIONES ............................................................................................................................. 303-12-9

Distribución y Filtrado del Aire de Admisión

303-12-2

303-12-2

DESCRIPCION Y OPERACION

Sistema de Admisión de Aire

El sistema de admisión de aire está compuesto por:

•

El filtro de aire del motor (ACL) (9600).

•

El tubo de salida del filtro de aire (9B659).

•

El sensor (MAF) del flujo de masa de aire (12B579).

•

El elemento del filtro de aire (elemento ACL) (9601).

•

El filtro de aire del motor.

•

El sensor (IAT) de la temperatura del aire admitido
(12A697).

•

El aislador del soporte (9P686) del filtro de aire del motor.

•

La abrazadera del filtro de aire.

•

La placa sensora del flujo de masa de aire.

El sistema de admisión de aire:

•

Filtra el aire admitido con un elemento reemplazable, tipo
seco.

•

Mide el flujo de masa de aire con un sensor.

•

Mide la temperatura de aire con un sensor.

Distribución y Filtrado del Aire de Admisión

303-12-3

303-12-3

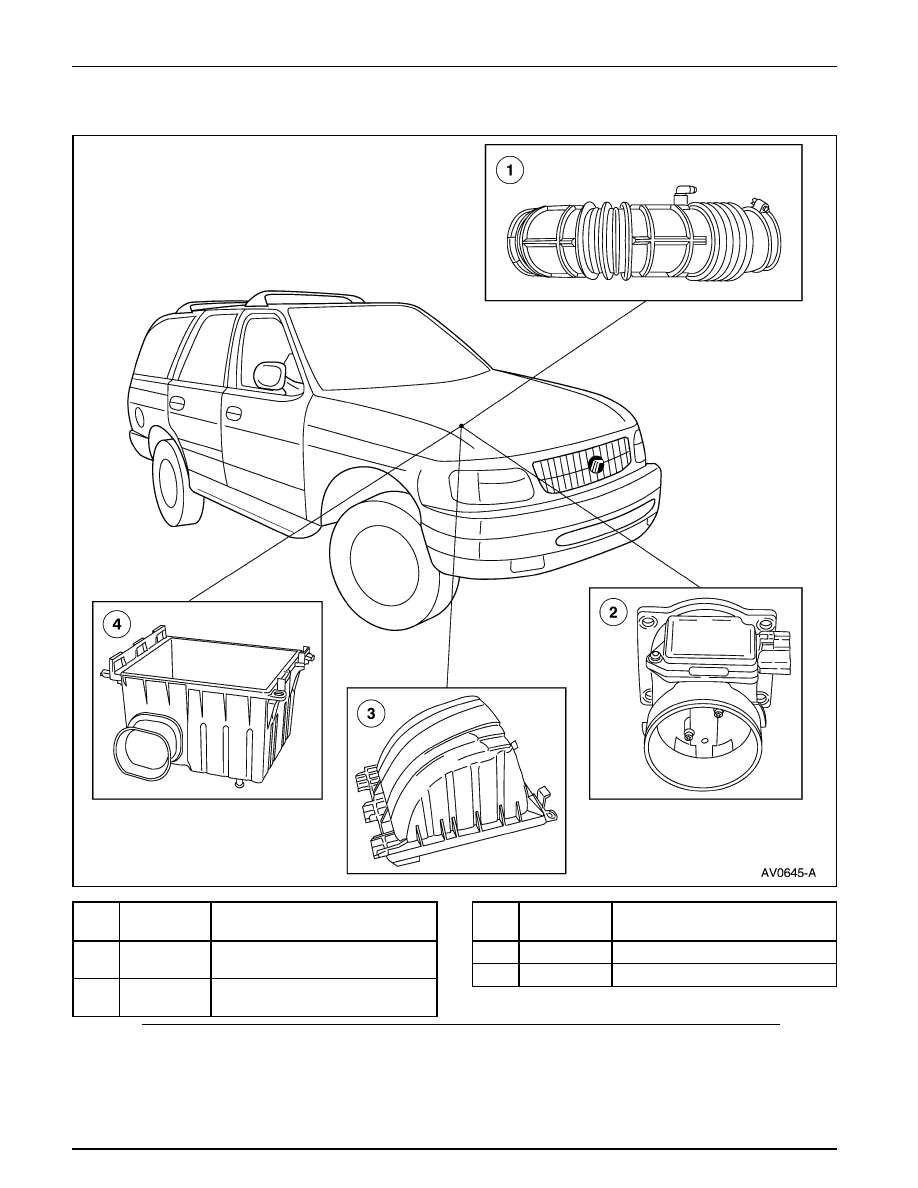

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Estilo Panel

1

—

Entrada al Filtro de Aire del Motor
(Parte de 9600)

2

—

Tapa del Filtro de Aire del Motor
(Parte de 9600)

3

12B579

Sensor MAF

4

9R504

Tubo del Filtro de Aire del Motor

Distribución y Filtrado del Aire de Admisión

303-12-4

303-12-4

DIAGNÓSTICO Y PRUEBA

Sistema de Admisión de Aire

Consulte al Manual PC/ED

1

.

Sistema de Admisión de Aire

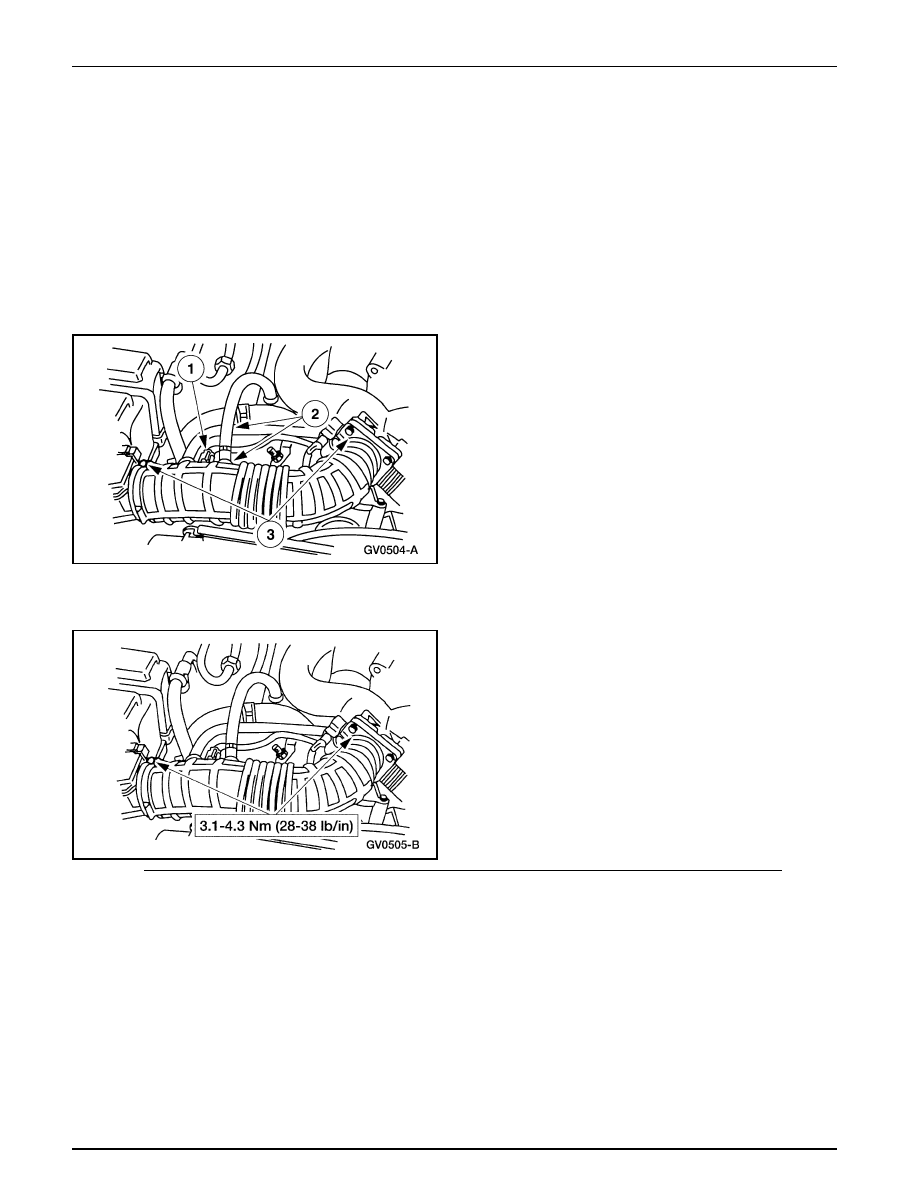

Tubo de Salida del Filtro de Aire — 4.0 SOHC

Remoción

1.

Desmonte el tubo de salida del filtro de aire (9B659).

1

Desacople el conector eléctrico del sensor IAT.

2

Desconecte los tubos de ventilación del cárter.

3

Afloje las abrazaderas y desmonte el tubo de salida.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

1

Puede ser adquirido por separado.
