Sistema de Admisión de Aire

Tubo de Salida del Filtro de Aire — 5.0L y 4.0L (Con Varillas Empujadoras)

Remoción

Nota:  Se muestra para el motor 5.0L, el motor 4.0L (con
varillas empujadoras) es semejante.

1.

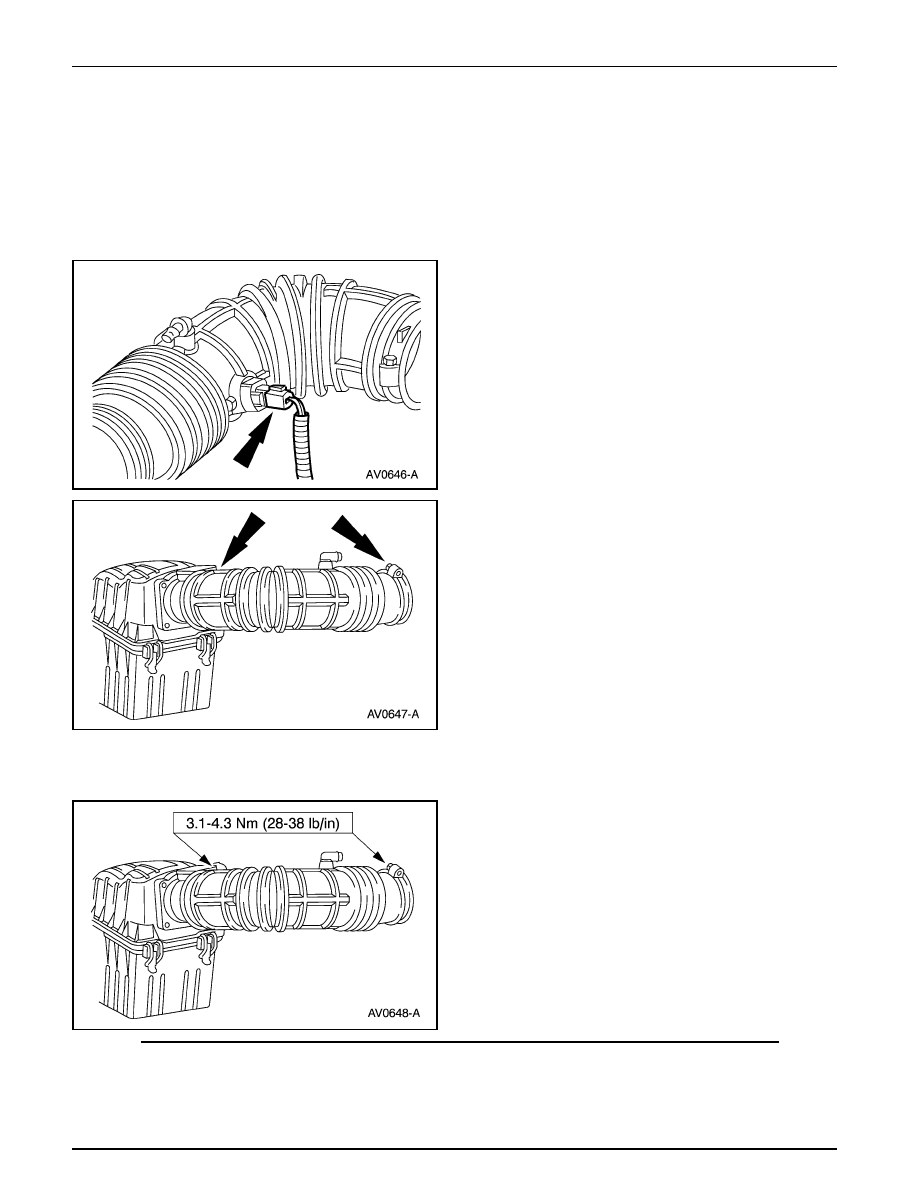

Desacople el conector eléctrico del sensor IAT.

2.

Afloje las abrazaderas y desmonte el tubo de salida
(9B659).

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Distribución y Filtrado del Aire de Admisión

303-12-6

303-12-6

Sistema de Admisión de Aire (Continuación)

Filtro de Aire del Motor — Tapa, Estilo Panel

Remoción

1.

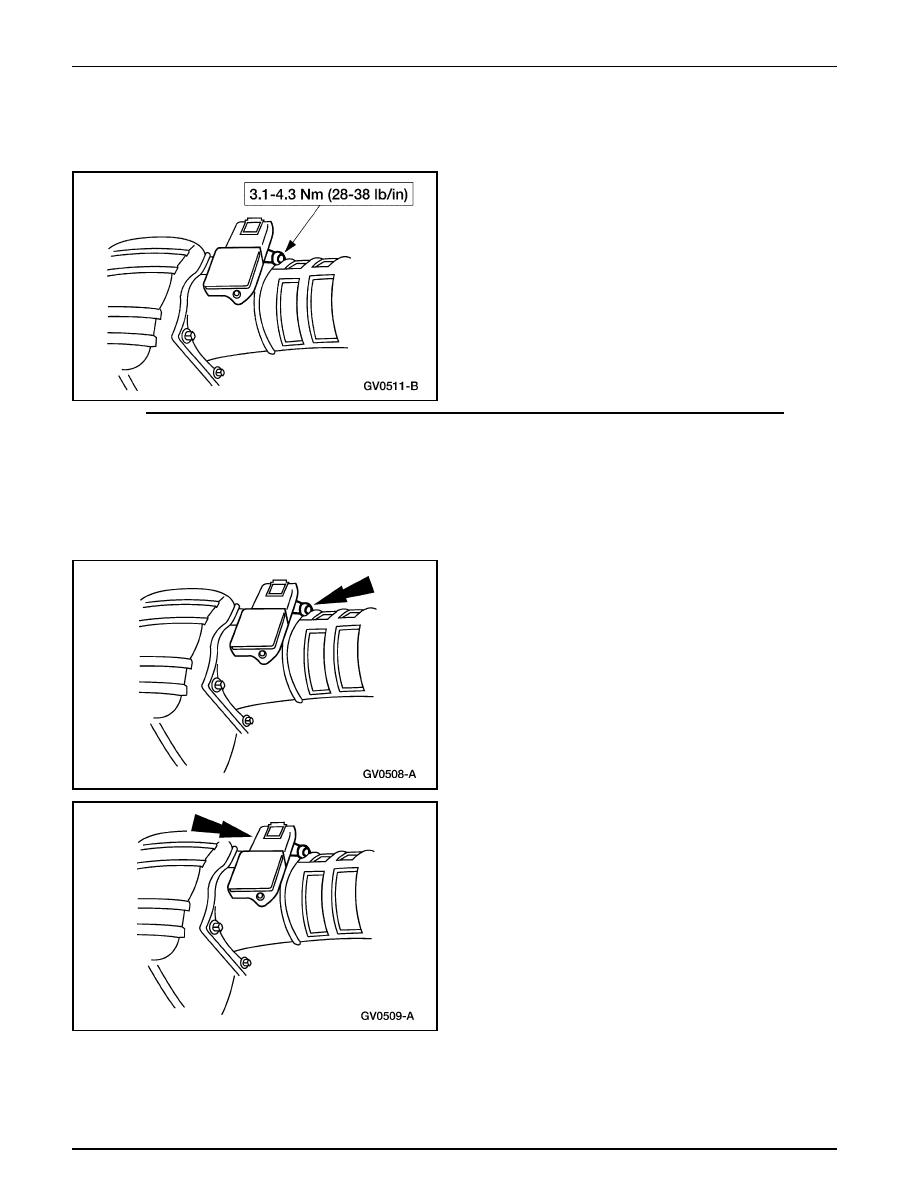

Afloje la abrazadera en el sensor MAF (12B579) y
desmonte el tubo.

2.

Desacople el conector eléctrico del sensor MAF.

3.

Desmonte el filtro de aire del motor (9600).

Distribución y Filtrado del Aire de Admisión

303-12-7

303-12-7

Sistema de Admisión de Aire (Continuación)

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Filtro de Aire del Motor — Entrada, Estilo Panel

Remoción

1.

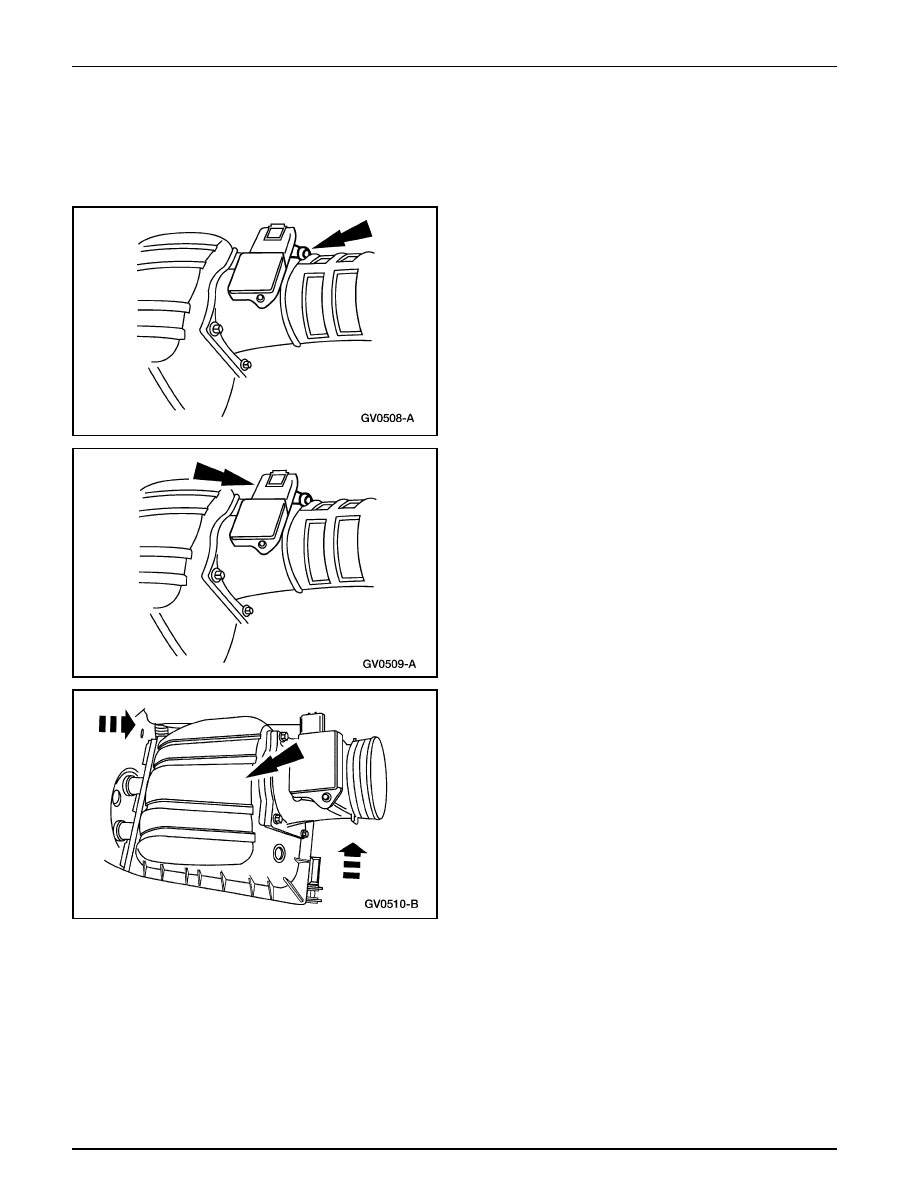

Afloje la abrazadera en el sensor MAF (12B579) y
desmonte el tubo.

2.

Desacople el conector eléctrico del sensor MAF.

Distribución y Filtrado del Aire de Admisión

303-12-8

303-12-8

Sistema de Admisión de Aire (Continuación)

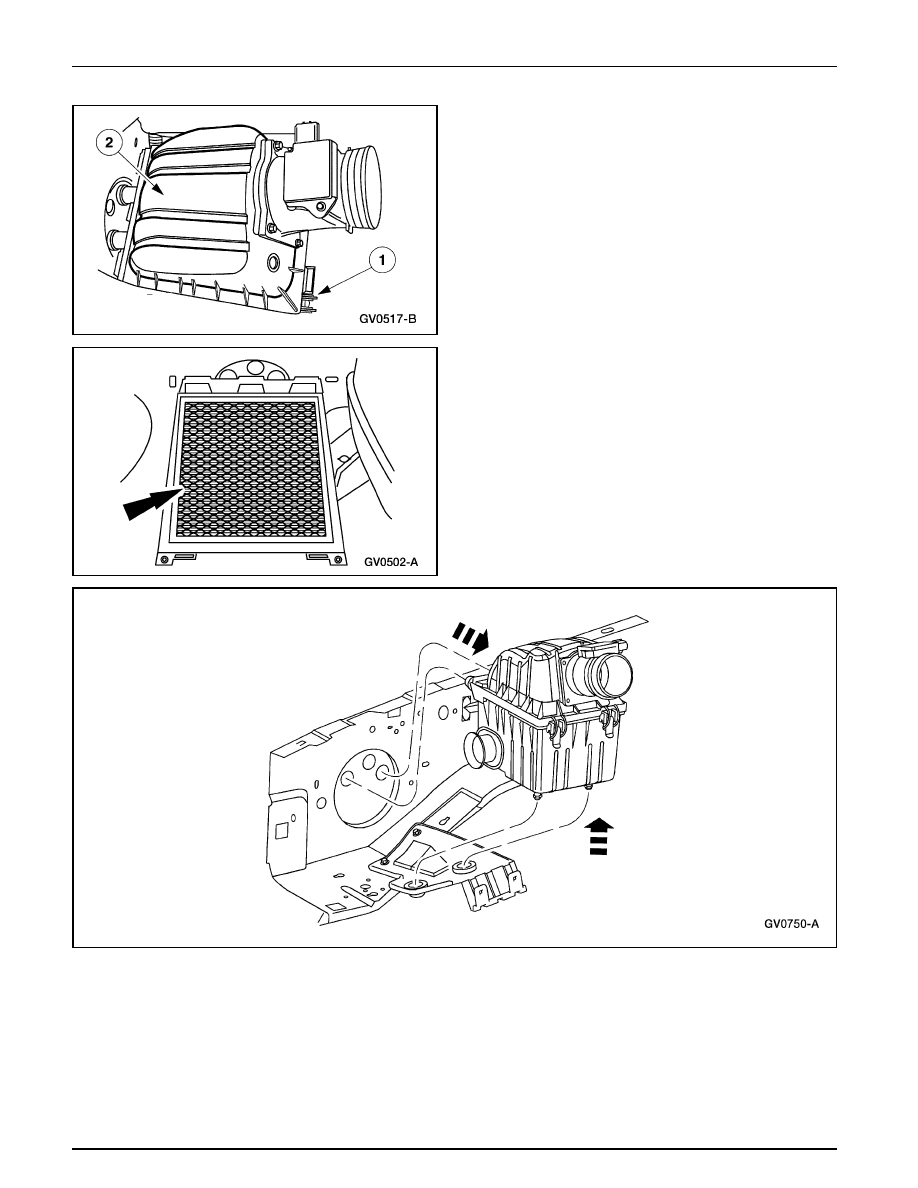

3.

Desmonte la tapa del filtro de aire del motor.

1

Suelte las dos abrazaderas de gancho.

2

Desmonte la tapa.

4.

Desmonte el elemento (9601) del filtro de aire.

5.

Desmonte el conjunto inferior del filtro de aire.
