Control de las Emisiones del Motor

303-08-18

303-08-18

Control de las Emisiones del Motor (Continuación)

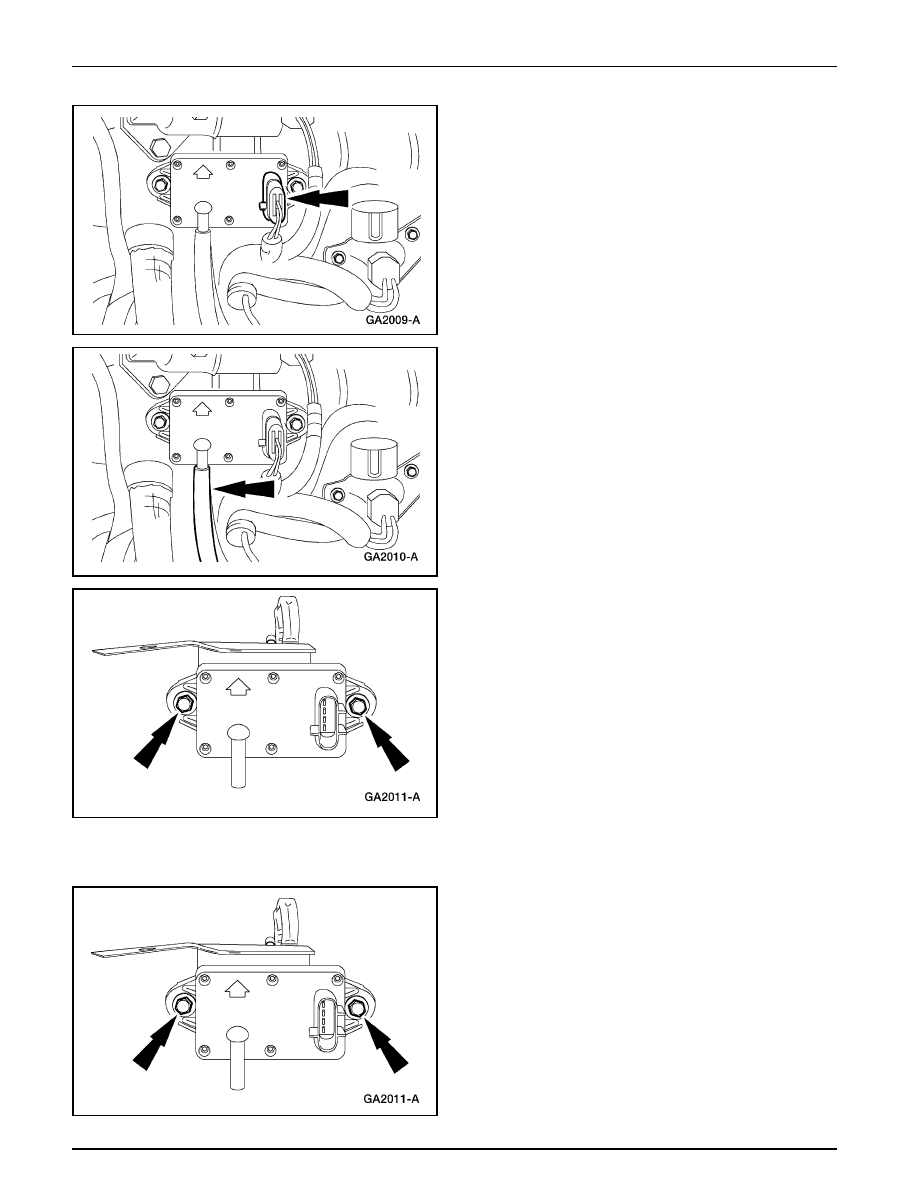

2.

Desacople el conector eléctrico de la retro-alimentación
de presión diferencial EGR.

3.

Desconecte las mangueras de la DPF EGR.

4.

Remueva los tornillos y la DPF EGR.

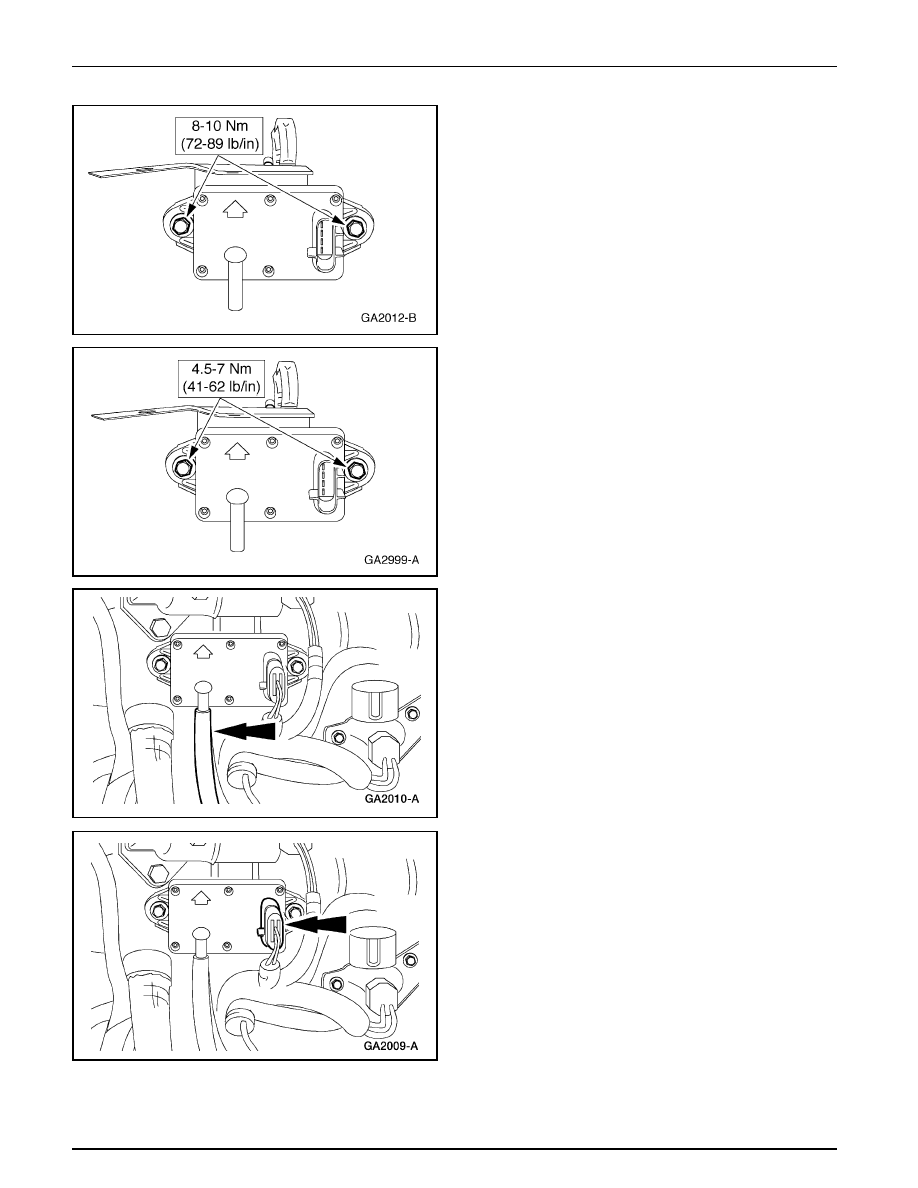

Instalación

1.

Coloque el  DPF EGR e instale a mano los tornillos.

Control de las Emisiones del Motor

303-08-19

303-08-19

Control de las Emisiones del Motor (Continuación)

2.

Si el vehículo está equipado con el motor 4.0L, apriete
los tornillos.

3.

Si el vehículo está equipado con el motor 5.0L, apriete
los tornillos.

4.

Conecte las mangueras del transductor de presión EGR.

5.

Acople el conector eléctrico del transductor de presión
EGR.

6.

Conecte el cable de tierra de la batería.

Control de las Emisiones del Motor

303-08-20

303-08-20

Control de las Emisiones del Motor (Continuación)

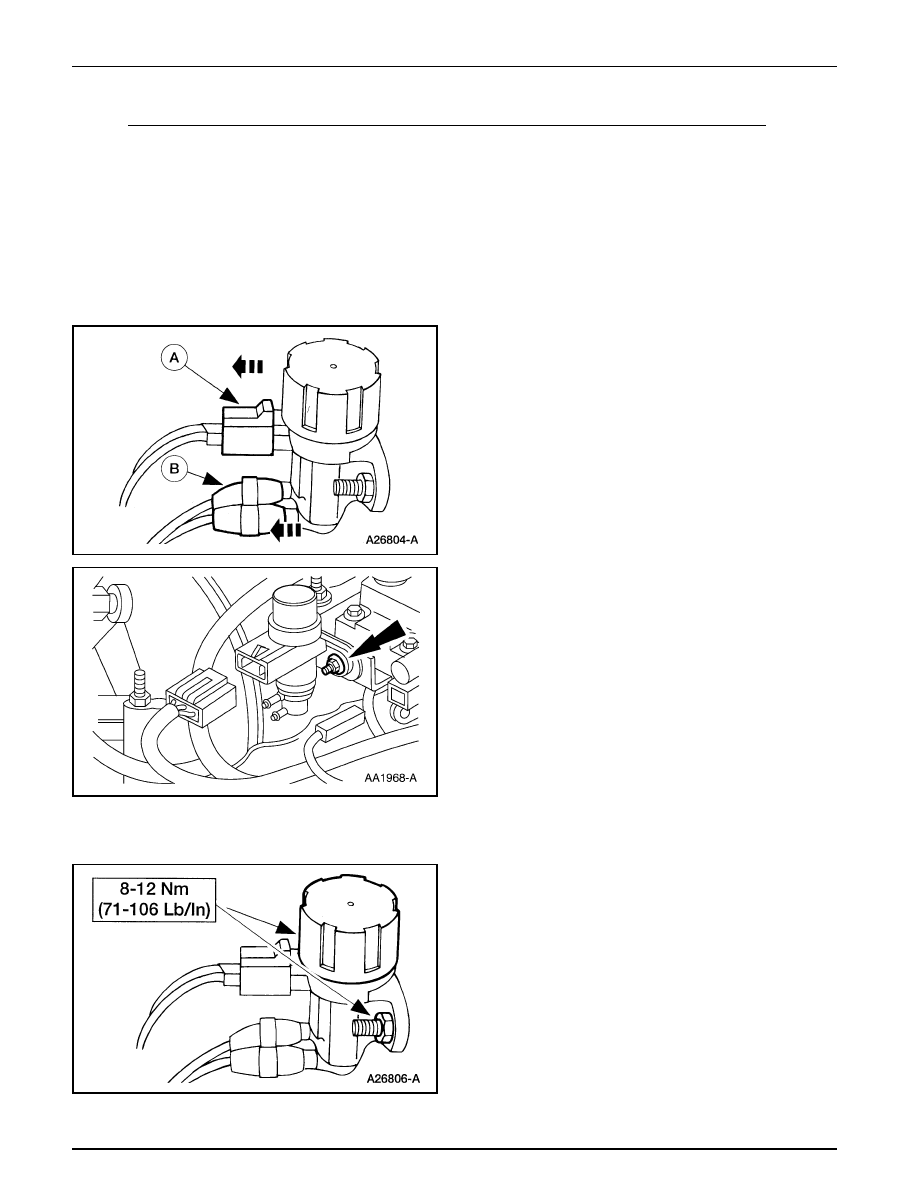

Solenoide — Regulador (EVR) de Vacío EGR

Remoción

1.

Desconecte el cable de tierra de la batería. Para
información adicional, consulte la Sección 414-01.

2.

Desacople el conector eléctrico (A) y las mangueras de
vacío (B) del solenoide regulador de vacío EGR.

3.

Remueva las tuercas y el solenoide EVR.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Control de las Emisiones del Motor

303-08-21

303-08-21

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

ESPECIFICACIONES

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

5.0L

Tuercas, DPF EGR

4.5-7

—

41-62

Conexiones, Tubo EGR

34-48

26-35

—

Tornillos, Válvula EGR

20-30

15-22

—

Tuercas, Solenoide EVR

8-12

—

71-106

4.0L (Con Varillas Empujadoras)

Tornillos, Transductor de

8-10

—

72-89

Presión EGR

Espárrago, Soporte

40.3-54.7

30-40

—

del Tubo EGR (Inferior)

Conexiones, Tubo EGR

34-46

25-33

—

(Inferior)

Tornillos, Tubo EGR

21.2-28.8

16-21

—

(Superior) a Válvula EGR

Tuercas, Solenoide EVR

8-12

—

71-107

Tuerca, Tubo del Indicador

20-30

15-22

—

del Nivel de Aceite

Espárrgo-Tornillo, Tubo

40-55

30-40

—

EGR Superior

4.0L SOHC

Tornillos, DPF EGR

8-10

—

72-89

Tornillo, Soporte Tubo

7.6-10.4

—

68-92

EGR (Superior)

Conexiones, Tubo EGR

34-46

25-33

—

(Inferior)

Conexiones, Tubo EGR

34-46

25-33

—

(Superior)

Tornillos, Válvula EGR

21.2-28.8

16-21

—

Tuercas, Solenoide EVR

8-12

—

71-106

Tornillos, Soporte de

8-10

—

63-89

la Dirección Hidráulica
