Control de las Emisiones del Motor

303-08-10

303-08-10

Control de las Emisiones del Motor (Continuación)

2.

Desmonte el tubo de salida del filtro de aire. Para
información adicional, consulte la Sección 303-12.

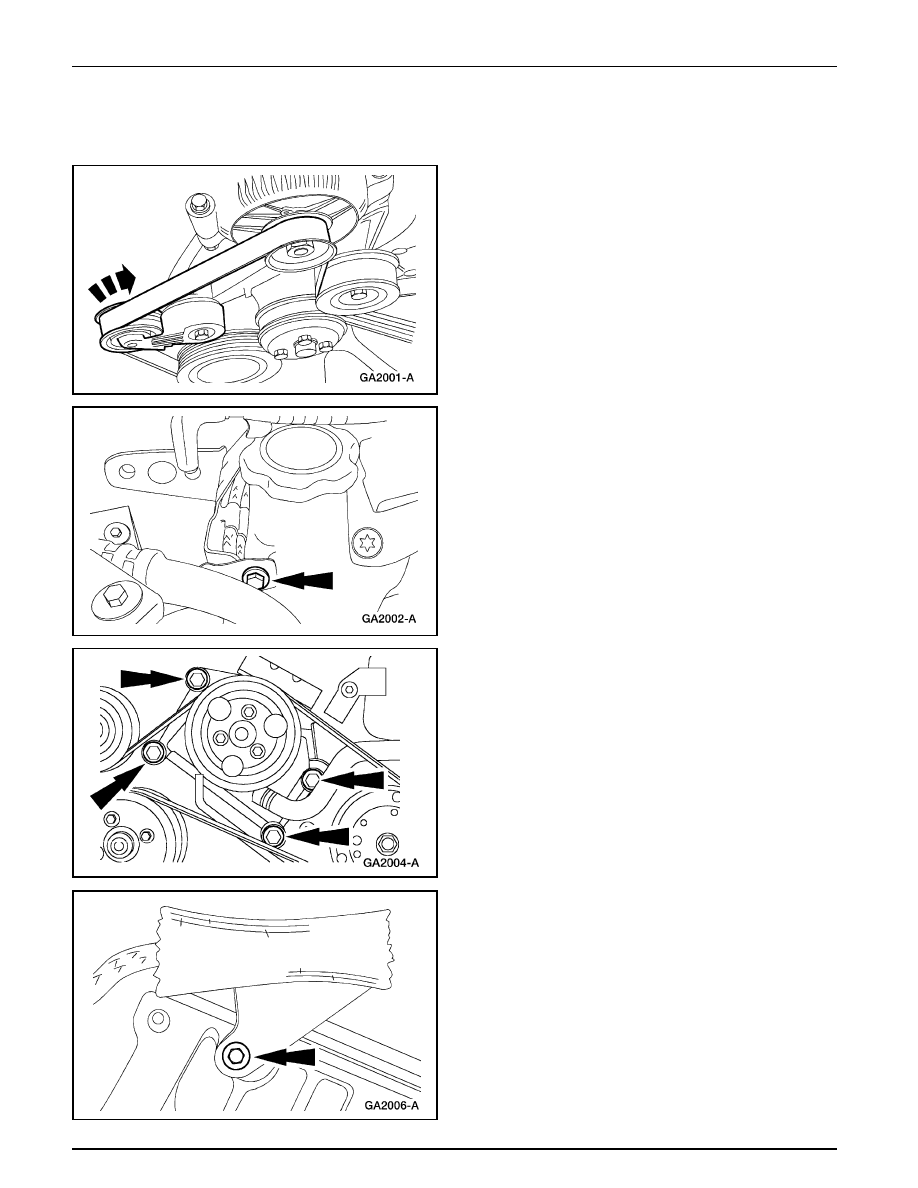

3.

Libere la tensión sobre la correa motriz de los accesorios
y colóquela a un lado.

4.

Remueva el tornillo.

5.

Remueva los tornillos y coloque el soporte de los
accesorios del motor hacia adelante.

6.

Remueva el tornillo.

Control de las Emisiones del Motor

303-08-11

303-08-11

Control de las Emisiones del Motor (Continuación)

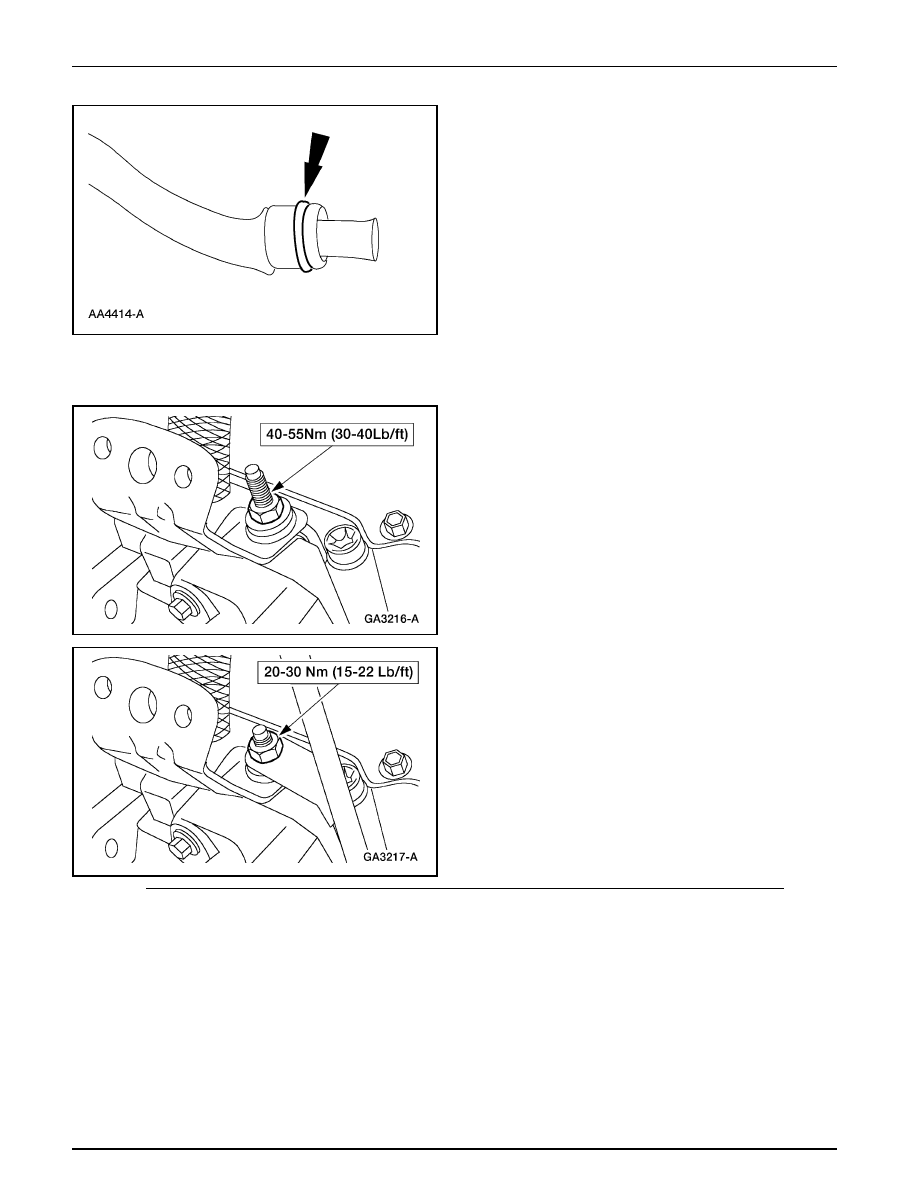

7.

Desmonte el tubo EGR superior.

•

Inspeccione el anillo de sello e instale uno nuevo si
es necesario.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Control de las Emisiones del Motor

303-08-12

303-08-12

Control de las Emisiones del Motor (Continuación)

Tubo de la Válvula EGR — Superior, 4.0L (Con
Varillas Empujadoras)

Remoción

1.

Desmonte la válvula EGR. Para información adicional,
consulte a Válvula EGR — 4.0L (Con Varillas
Empujadoras), en esta sección.

2.

Remueva la tuerca de retención del soporte del tubo del
indicador del nivel de aceite y coloque el tubo a un lado.

3.

Remueva el espárrago-tornillo de retención del tubo EGR
superior.

Control de las Emisiones del Motor

303-08-13

303-08-13

Control de las Emisiones del Motor (Continuación)

4.

Desmonte el tubo EGR superior.

•

Inspeccione el anillo de sello e instale uno nuevo si
es necesario.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.
