Alimentación de Combustible y Controles — 4.0L

303-04B-1

303-04B-1

Tabla Manual de Contenido

SECCION 303-04B Alimentación de Combustible y

Controles — 4.0 L

VEHICULO:

  Explorer, Mountaineer

CONTENIDO

PAGINA

DESCRIPCION Y OPERACIÓN

Alimentación de Combustible y Controles ........................................................................................ 303-04B-2

DIAGNOSTICO Y PRUEBA

Alimentación de Combustible y Controles ........................................................................................ 303-04B-4

REMOCION E INSTALACION

Inyectores .......................................................................................................................................... 303-04B-6
Damper de Pulsación de Combustible ............................................................................................ 303-04B-14
Válvula de Alivio de la Presión de Combustible ............................................................................. 303-04B-17
Múltiple de Alimentación — Inyección de Combustible .................................................................. 303-04B-12
Cuerpo del Acelerador ...................................................................................................................... 303-04B-5
Cableado de la Alimentación de Combustible .................................................................................. 303-04B-8

ESPECIFICACIONES ......................................................................................................................... 303-04B-19

Alimentación de Combustible y Controles — 4.0L

303-04B-2

303-04B-2

DESCRIPCION Y OPERACION

Alimentación de Combustible y Controles

Alimentación de Combustible y Controles — 4.0L

303-04B-3

303-04B-3

DESCRIPCION Y OPERACION (Continuación)

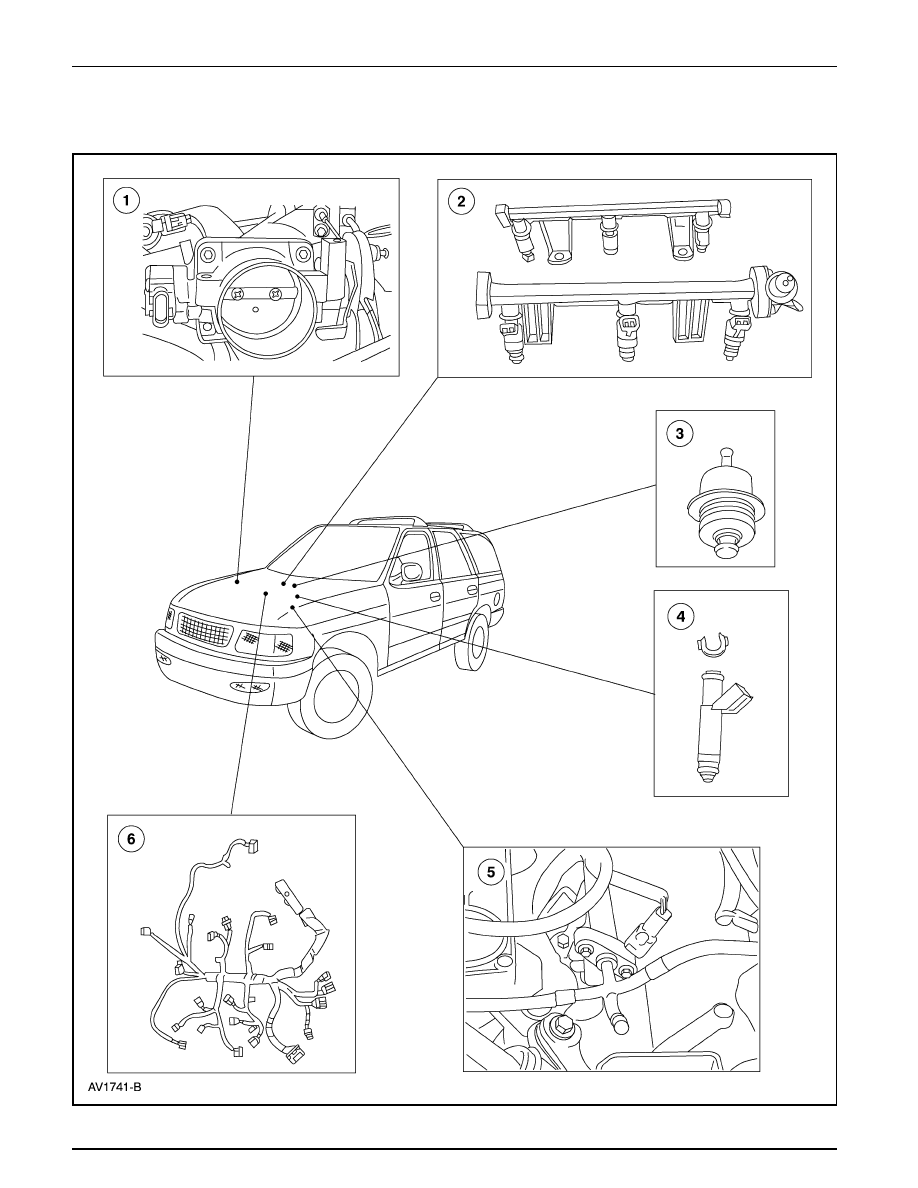

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

9E926

Cuerpo del Acelerador.

2

9D280

Múltiple de Alimentación de la
Inyección de Combustible

3

9F775

Damper de Pulsación de Combustible

4

9F593

Inyector de Combustible

5

9H321

Válvula de Alivio de la Presión de
Combustible

6

—

Cableado de la Alimentación de
Combustible

El sistema de alimentación de combustible y sus controles
consta de lo siguiente:

•

Cuerpo del acelerador (9E926).

•

Inyectores de combustible (9F593).

•

Cableado de alimentación de combustible.

•

Múltiple de alimentación de la inyección de combustible
(9D280).

•

Damper de pulsación de combustible (9F775).

•

Válvula de alivio de presión de combustible (9H321).

•

Relé del embrague del compresor A/C (14N089).

•

Relé de la bomba de combustible.

El sistema de alimentación de combustible y sus controles es:

•

Un sistema multipuertos, de inyección de combustible
secuencial (SFI).

•

De longitud de pulsación modulada.

•

De flujo de masa de aire controlado.

El múltiple de alimentación de la inyección de combustible
(9F792):

•

Suministra combustible a cada uno de los inyectores.

•

Recibe combustible del conducto de alimentación.

El cuerpo del acelerador:

•

Controla la alimentación de aire al múltiple superior de
admisión (9424) cambiando de posición la placa del
acelerador.

•

Conecta el cable del acelerador (9A758) y si está equipado,
con el cable de accionamiento del control de velocidad
(9A825), a la placa del acelerador.

Los inyectores de combustible:

•

Son accionados por electricidad suministrada por el módulo
de control del tren motriz (PCM) (12A650).

•

Atomizan el combustible a medida que lo suministran.

•

Son resistentes a residuos y autolimpiantes.

•

Cada uno de ellos tiene un solenoide interno que abre una
válvula de aguja para inyectar combustible dentro del
múltiple inferior de admisión.

La válvula de alivio de la presión de combustible se usa para
monitorear y aliviar la presión de combustible.

El damper de pulsación de combustible:

•

reduce la fluctuación de la presión de combustible durante
el funcionamiento del inyector.

El relé de la bomba de gasolina acopla la bomba de gasolina
(9350) cuando es activado por el módulo de control del tren
motriz.

Alimentación de Combustible y Controles — 4.0L

303-04B-4

303-04B-4

DESCRIPCION Y OPERACION (Continuación)

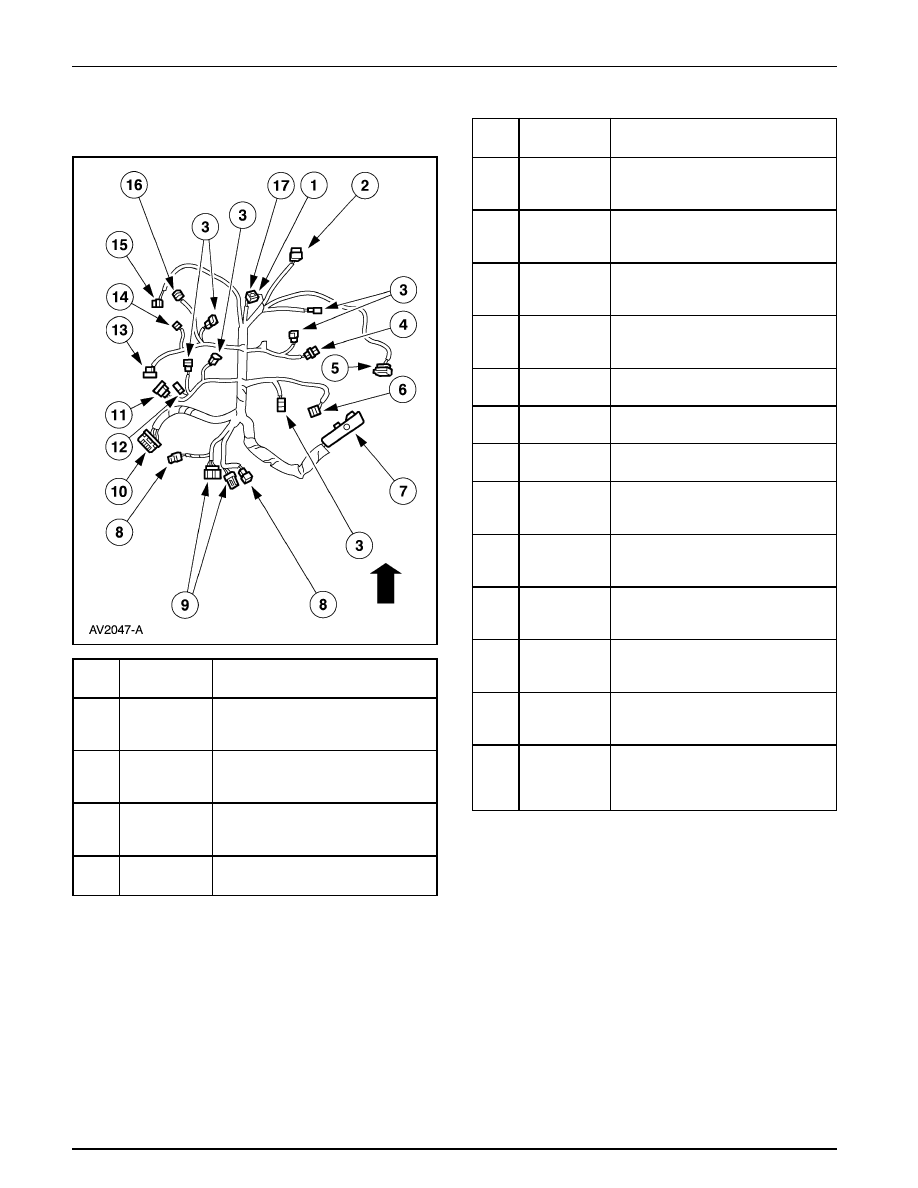

Conexiones del Arnés de Cableado del Sistema de
Alimentación de Combustible

Número

Item

de Parte

Descripción

1

—

Conector Eléctrico del Sensor de
Temperatura del Refrigerante (ECT)
(Parte de 14401)

2

—

Conector Eléctrico del Sensor de
Posición del Acelerador (TP)  (Parte
de 14401).

3

—

Conectores Eléctricos de los
Inyectores de Combustible (Parte de
14401)

4

—

Conector Eléctrico del Sensor de
Pistoneo (KS) (Parte de 14401)

Número

Item

de Parte

Descripción

5

—

Conector Eléctrico del Sensor de
Masa de Flujo de Aire (MAF) (Parte
de 14401)

6

—

Conector Eléctrico  EGR del
Regulador de Vacío del Motor (EVR)
(Parte de 14401)

7

—

Conector Eléctrico del Control
Electrónico del Motor (EEC) (Parte
de 14401)

8

—

Conector Eléctrico del Sensor de
Oxígeno Calentado (H02S) (Parte de
14401)

9

—

Conectores Eléctricos del Arnés de la
Transmisión (Parte de 14401)

10

—

Conector Eléctrico del Motor (Parte
de 14401)

11

—

Conector Eléctrico de la Bobina de
Ignición (Parte de 14401)

12

—

Conector Eléctrico del Capacitador de
Interferencia de la Ignición en la
Radio (Parte de 14401)

13

—

Conector Eléctrico del Transductor de
Retroalimentación de Presión del
Diferencial (Parte de 14401)  (EGR)

14

—

Conector Eléctrico del Sensor de
Posición del Arbol de Levas (CMP)
(Parte de 14401)

15

—

Conector Eléctrico del Sensor de
Posición del Cigüeñal (CKP) (Parte
de 14401)

16

—

Conector Eléctrico del Control de
Aire de Marcha en Mínimo (IAC)
(Parte de 14401)

17

—

Conector Eléctrico de la Unidad
Transmisora del Indicador de
Temperatura del Agua (Parte de
14401)

DIAGNOSTICO Y PRUEBA

Alimentación de Combustible y Controles

Refiérase al Manual de Diagnóstico de Controles/Emisiones
del Tren Motriz

1

.

1

Puede ser adquirido por separado.
