Ford Explorer / Mercury Mountaineer. Manual - parte 335

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-29

303-04A-29

Alimentación de Combustible y Controles (Continuación)

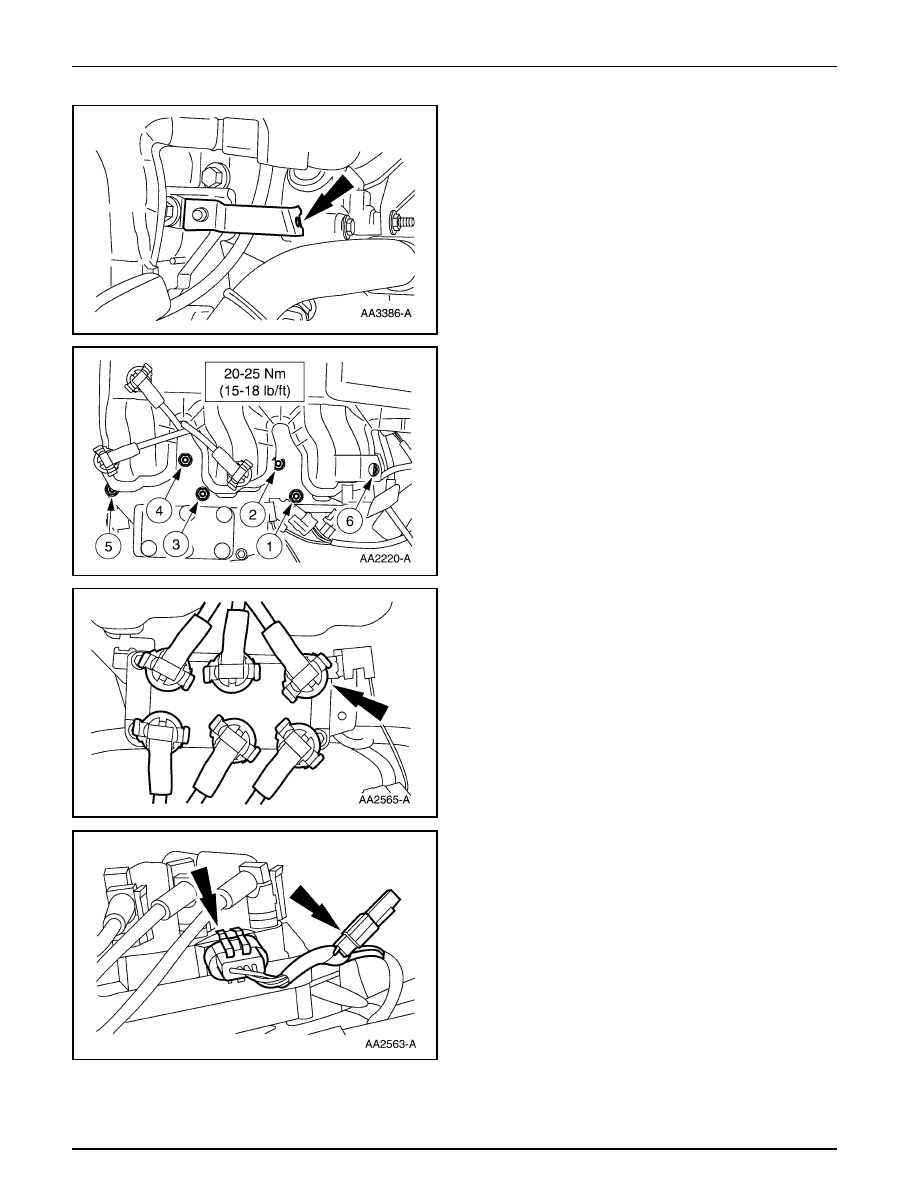

13. Conecte el soporte del conducto de combustible.

14. Instale las tuercas en la secuencia ilustrada.

15. Nota: Aplique Grasa con Silicona y Compuesto Dieléctrico

de Caliper de Frenos D7AZ-19A331-A o su equivalente
que cumpla con la especificación Ford ESE-M1C171-A a
la parte interna de los forros de los cables de las bujías.

Conecte los cables de bujías.

16. Conecte el cableado sensor del motor al capacitador de

interferencia de la ignición en la radio y la bobina de
ignición.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-30

303-04A-30

Alimentación de Combustible y Controles (Continuación)

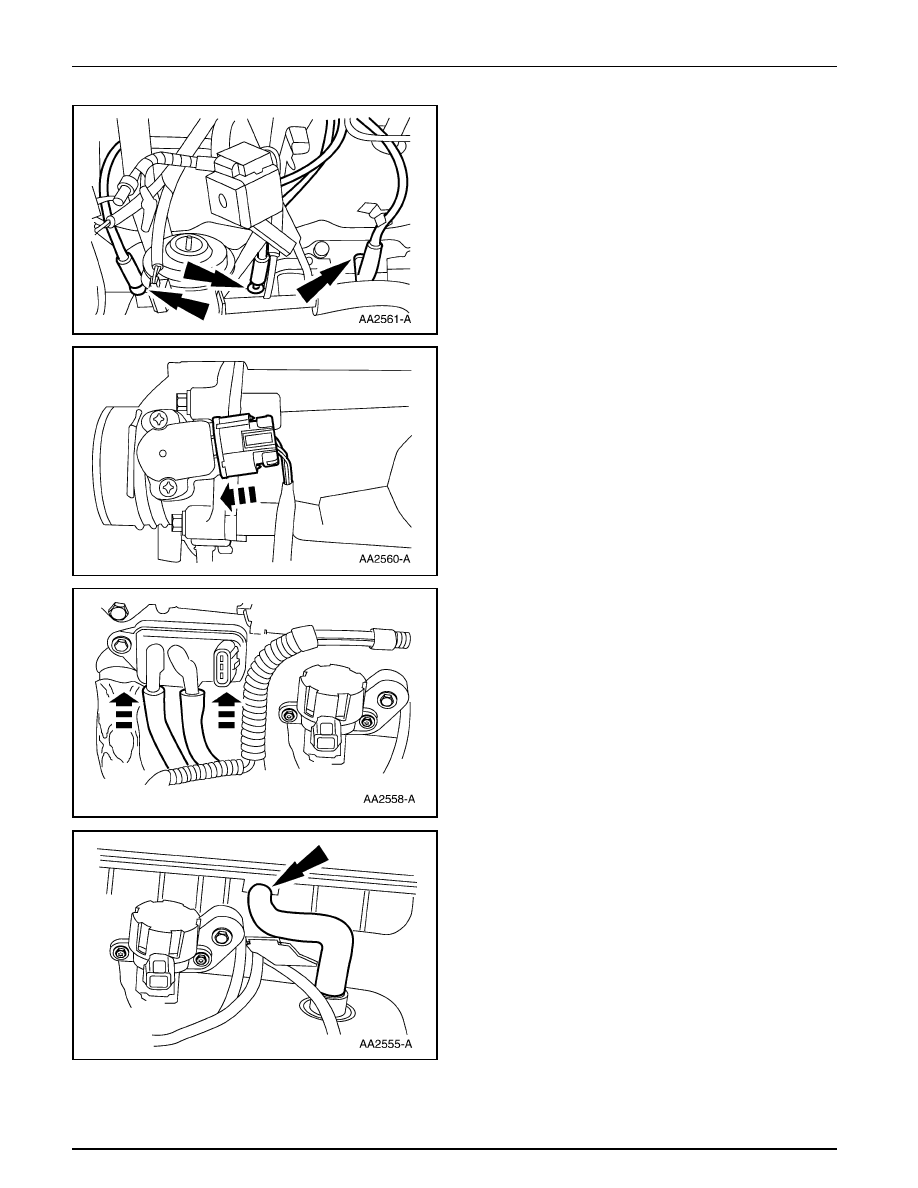

17. Conecte los cables de bujías.

18. Conecte el sensor de posición del acelerador.

19. Conecte los conductos de vacío.

20. Conecte el tubo de ventilación del cárter del motor.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-31

303-04A-31

Alimentación de Combustible y Controles (Continuación)

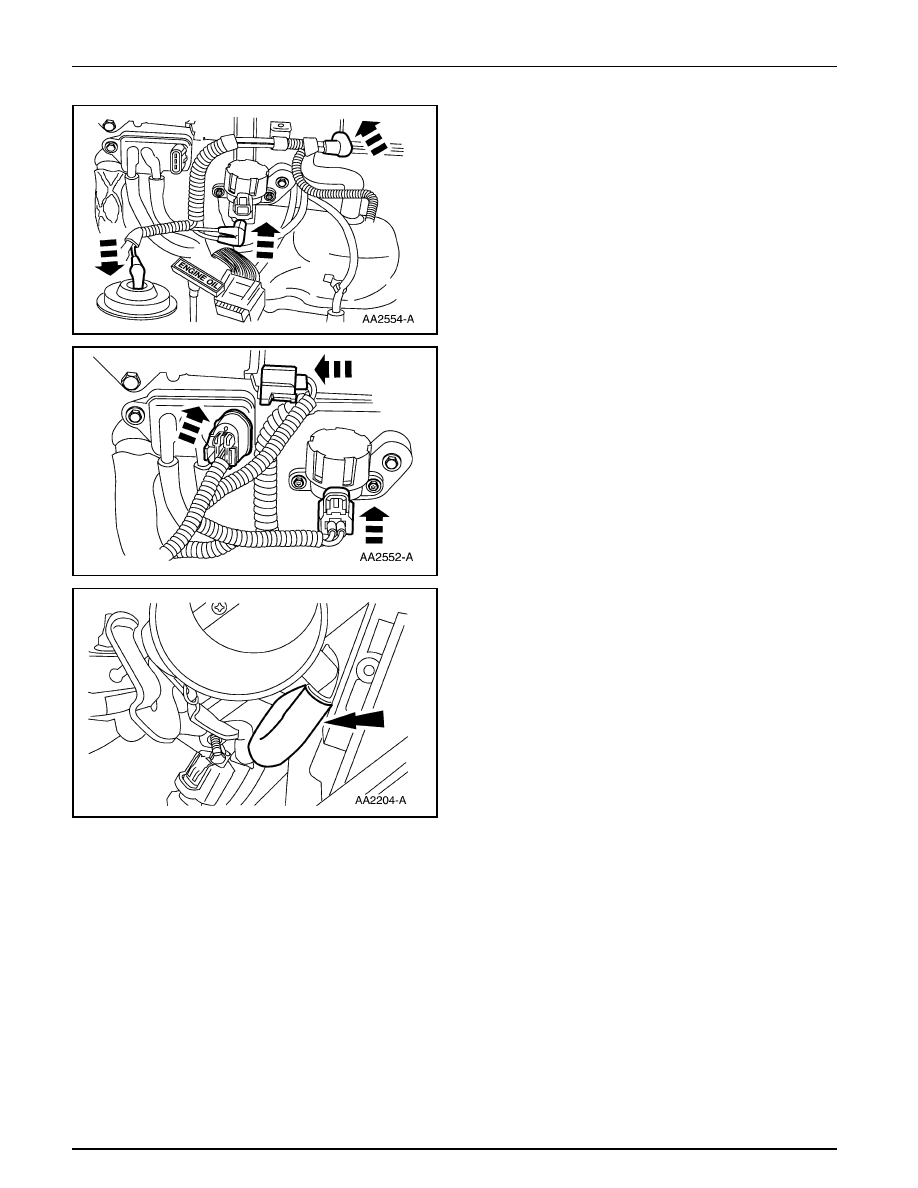

21. Conecte los conductos de vacío a:

•

el solenoide EGR.

•

el múltiple superior de admisión.

•

la válvula de recirculación de los gases de escape.

22. Conecte el sensor de control del motor a:

•

la válvula de control de aire de marcha en mínimo.

•

el transductor EGR.

•

el solenoide EGR.

23. Conecte el conducto de vacío.

24. Instale el tubo de salida del purificador de aire. Para

información adicional, refiérase a la Sección 303-12.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-32

303-04A-32

ESPECIFICACIONES

Especificaciones Generales

Item

Especificación

Aceite de Motor Super

Especificación Ford

Premium SAE 5W30;

WSS-M2C153-G

X0-5W30-QSP

Grasa con Silicona

ESE-M1C171-A

y Compuesto Dieléctrico
D7AZ-19A331-A

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Pernos del Damper

9

—

80

de Combustible

Perno del Conducto

40-50

30-36

—

de Combustible

Conducto de Combustible

 20

 15

 —

a Damper

Espárragos del Múltiple de

12-16

 9-11

 —

Alimentación de
Combustible

Pernos del Cuerpo

 9-10

 —

 80-88

del Acelerador

Tuerca del Múltiple

20-25

 15-18

 —

Superior de Admisión

Conector del Motor

 5.2-7.2

 —

 46-64

Conector  PCM

 5.7

 —

 45-61
