Ford Explorer / Mercury Mountaineer. Manual - parte 333

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-21

303-04A-21

Alimentación de Combustible y Controles (Continuación)

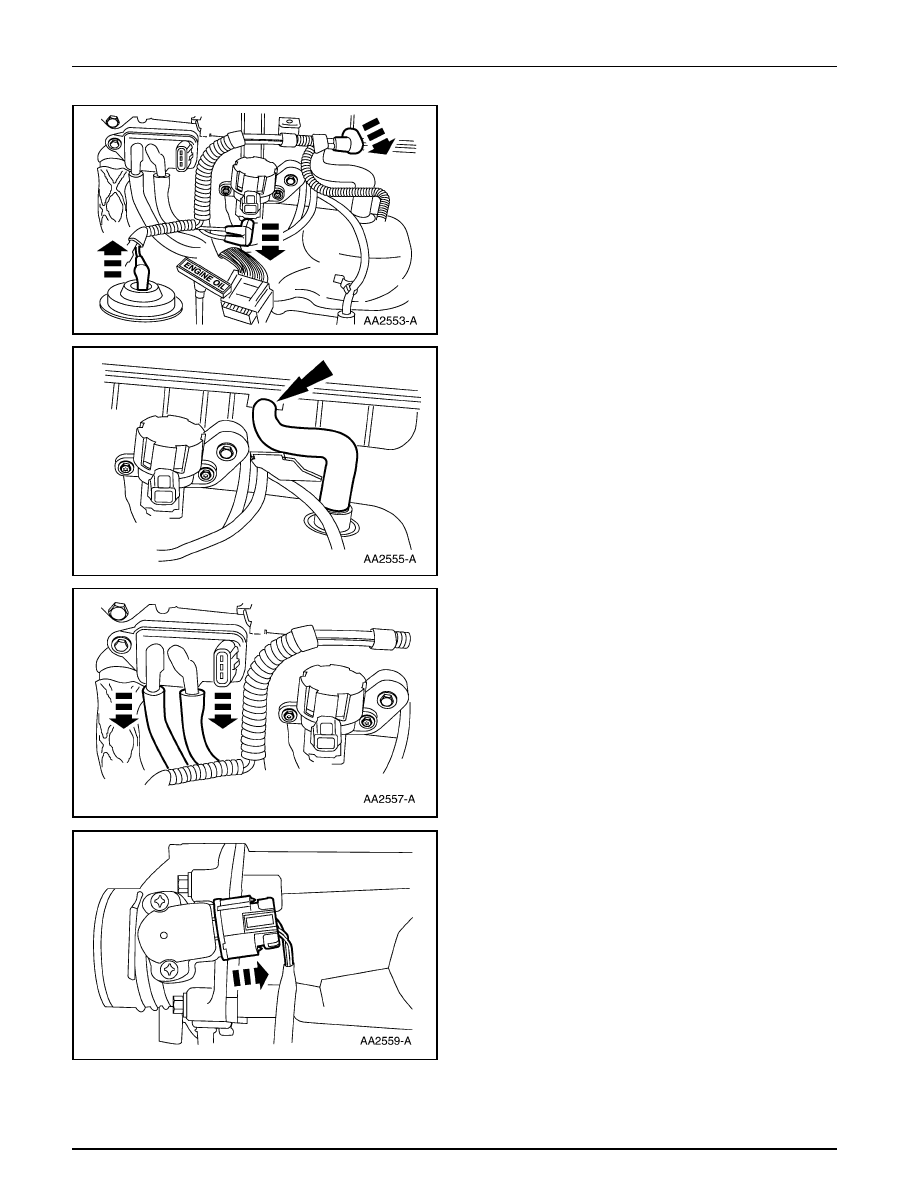

5.

Desconecte el conducto de vacío de:

•

el solenoide EGR.

•

el múltiple superior de admisión (9424).

•

la válvula de recirculación de los gases de escape
(EGR) (9D460).

6.

Despegue el tubo (6758) de ventilación de los gases de
escape.

7.

Despegue los conductos de vacío.

8.

Desconecte el sensor (TP) de posición (9B989) del
acelerador.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-22

303-04A-22

Alimentación de Combustible y Controles (Continuación)

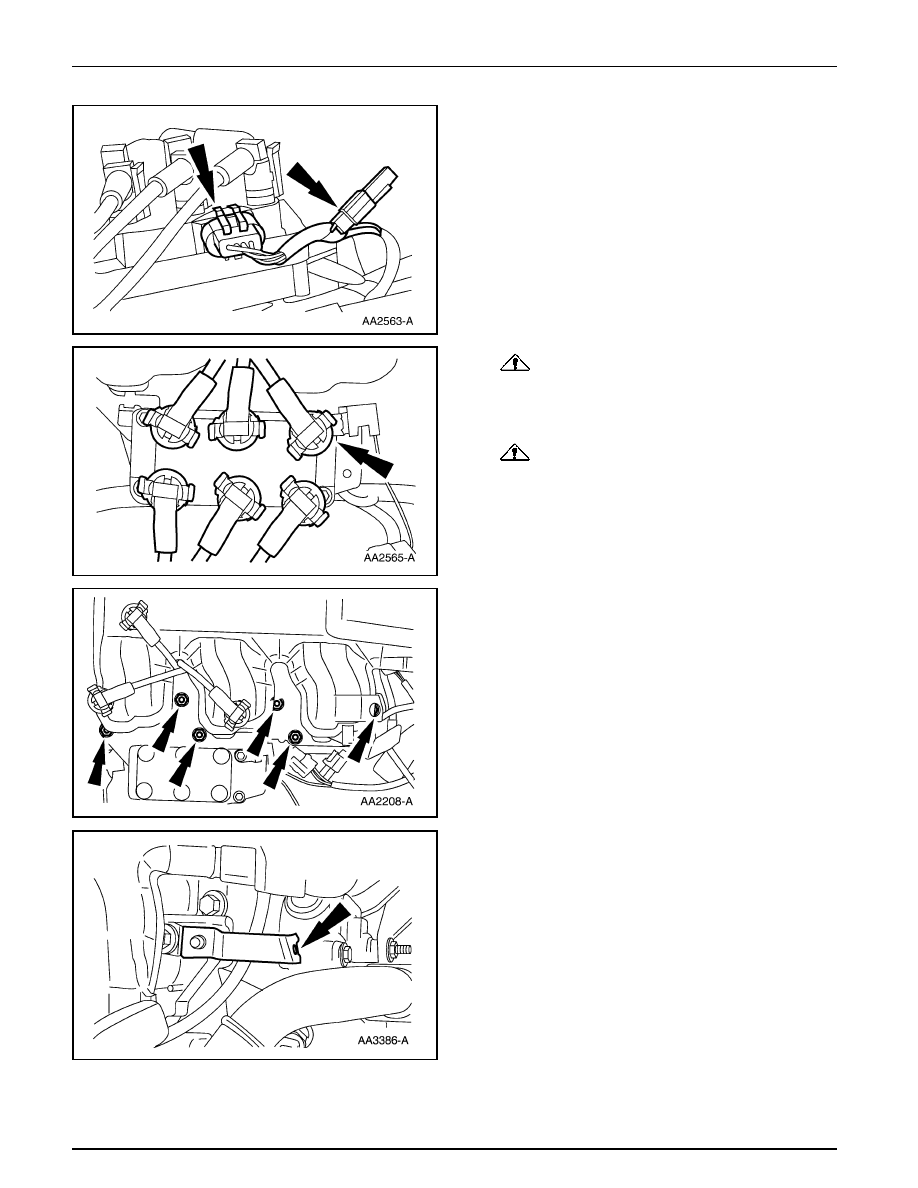

9.

Desconecte el capacitador (18801) de interferencia de la
ignición en la radio y la bobina de ignición (12029) fuera
del cableado sensor de control del motor.

10.

PRECAUCIÓN: Los cables de bujías se deben

conectar al terminal correcto de la bobina de ignición.
Marque las ubicaciones de las bujías antes de
retirarlas.

PRECAUCIÓN: Es importante girar los forros

de las bujías mientras los hala; esto es para evitar un
daño posible al cable.

Despegue los cables de bujías.

11. Retire las tuercas.

12. Retire el soporte del conducto de combustible.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-23

303-04A-23

Alimentación de Combustible y Controles (Continuación)

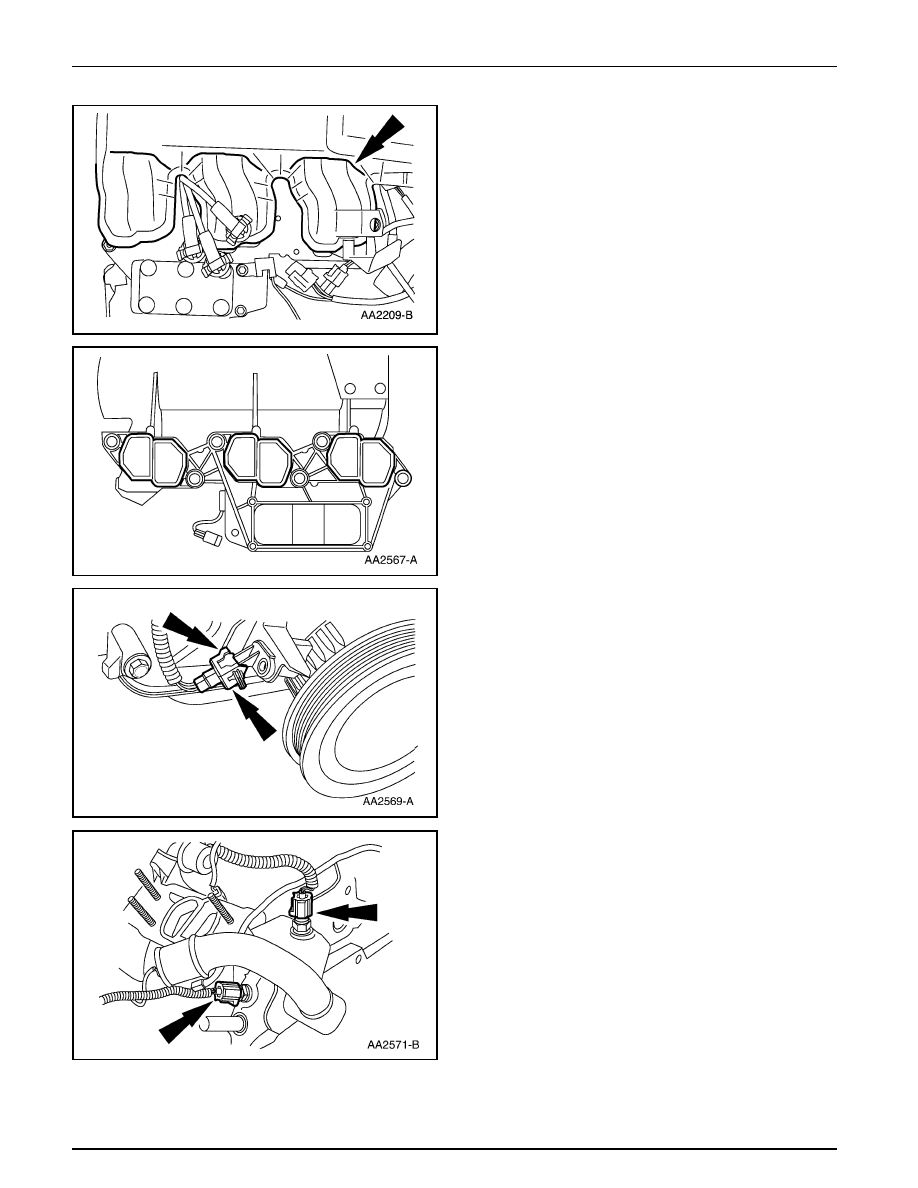

13. Retire el múltiple superior de admisión.

14. Inspeccione la empacadura superior del múltiple de

admisión (9H486). Si es necesario, instale una nueva.

15. Desconecte el sensor (6C315) (CKP) de posición del

cigüeñal.

16. Desconecte el cableado sensor del motor de:

•

el sensor (ECT) de temperatura (12A648) del
refrigerante del motor.

•

la unidad transmisora (10884) del indicador de
temperatura de agua.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-24

303-04A-24

Alimentación de Combustible y Controles (Continuación)

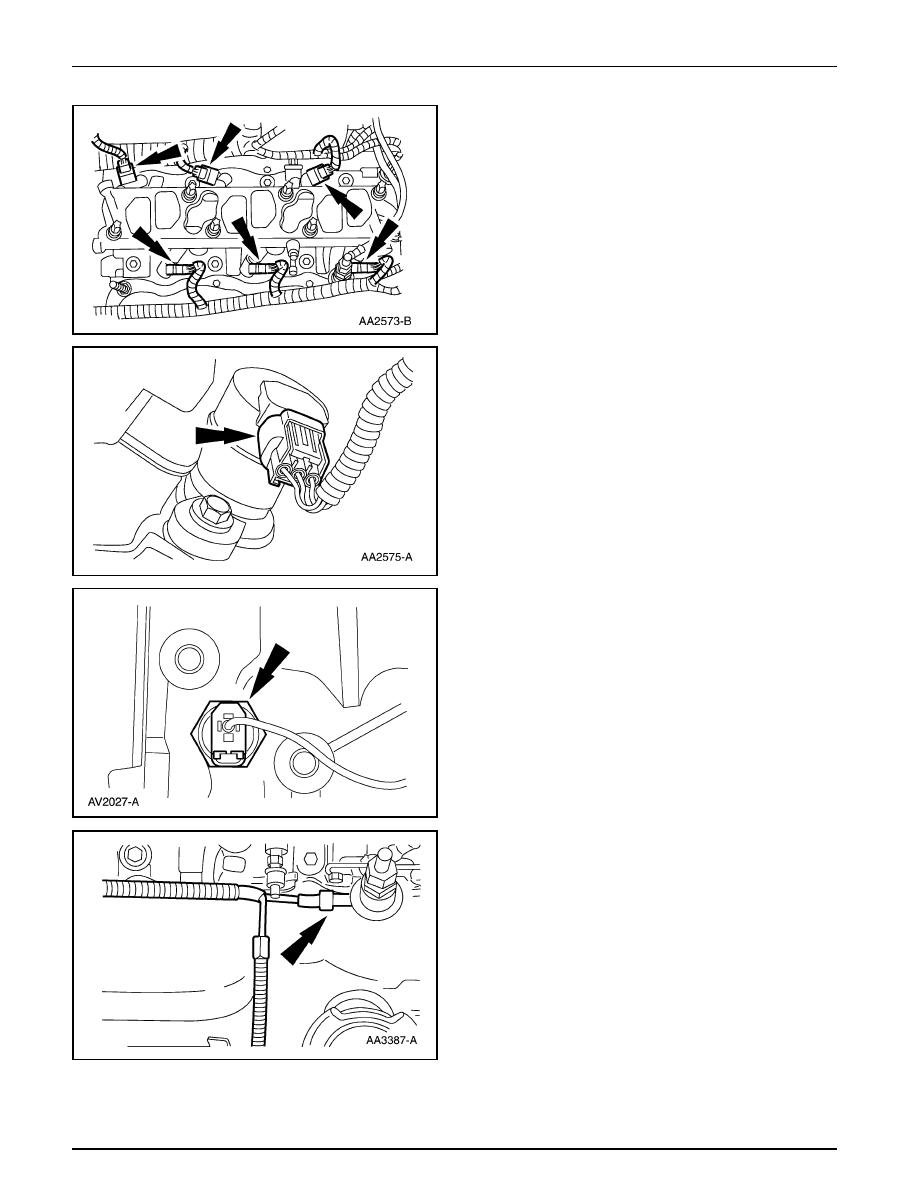

17. Desconecte los inyectores de combustible.

18. Desconecte el sincronizador del árbol de levas.

19. Desconecte el sensor de presión de aceite del motor (9278).

20. Desconecte el conducto de vacío y retire el arnés de vacío.
