Ford Explorer / Mercury Mountaineer. Manual - parte 332

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-17

303-04A-17

Alimentación de Combustible y Controles (Continuación)

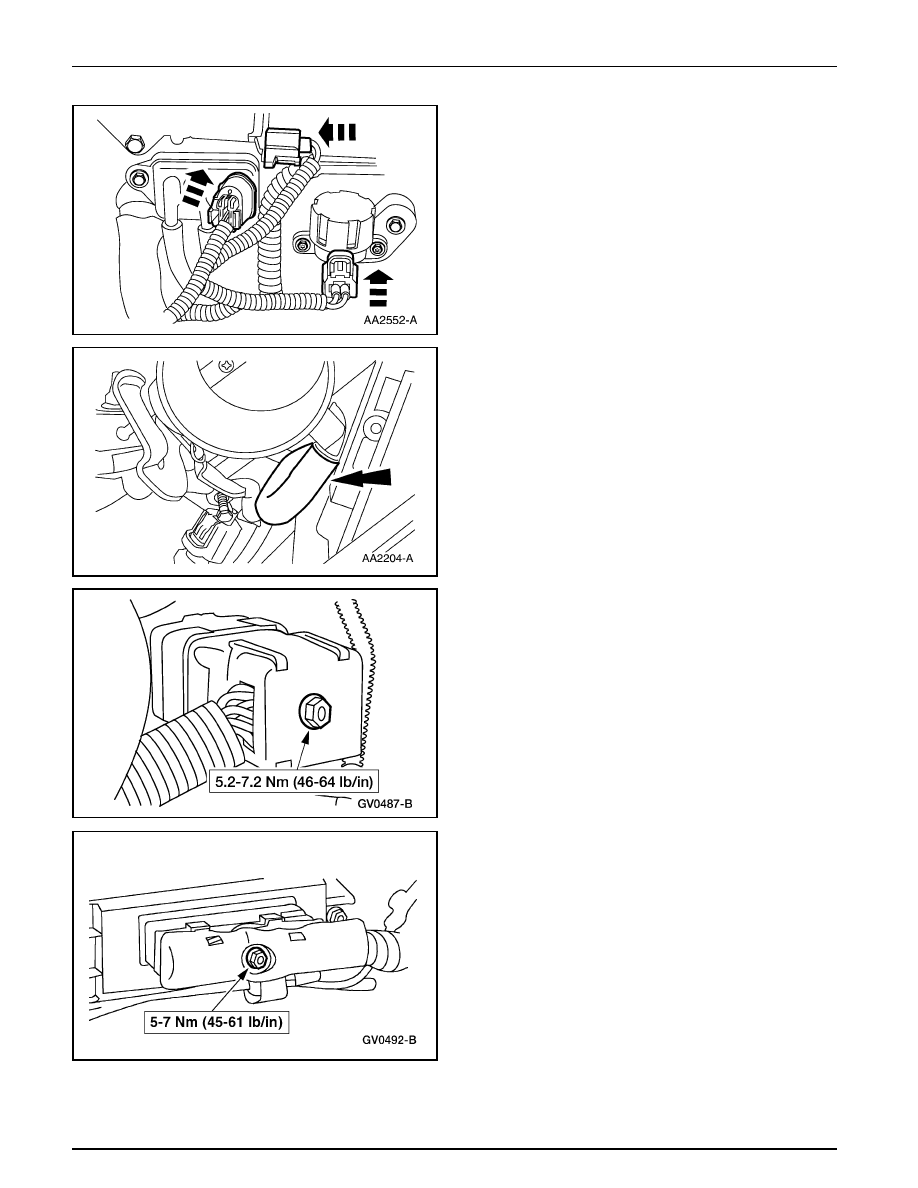

20. Conecte el cableado sensor de control del motor a:

•

la válvulas de control de aire de marcha en mínimo.

•

el transductor EGR.

•

el solenoide EGR.

21. Conecte el conducto de vacío.

22. Conecte el conector del motor.

23. Enchufe el conector del PCM.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-18

303-04A-18

24. Conecte el terminal negativo (14301) de la batería. Para

información adicional, refiérase a la Sección 414-01.

25. Instale el tubo de salida del purificador de aire. Para

información adicional, refiérase a la Sección 303-12.

Alimentación de Combustible y Controles (Continuación)

Damper de Pulsaciones de Combustible

Remoción

PRECAUCIÓN: No fume o mantenga una llama

cerca de cualquier componente relacionado al sistema de
alimentación de combustible. Hay presencia de mezclas
altamente inflamables que se pueden encender. Si no sigue
estas instrucciones, puede sufrir daños personales.

PRECAUCIÓN: El combustible dentro del sistema

permanece a alta presión aunque el motor no esté
encendido. Antes de trabajar en/o desconectar cualquiera
de los conductos o componentes del sistema; primero se
debe aliviar la presión; si esto no se hace, pueden
ocasionarse daños personales.

1.

Alivie la presión de combustible. Para información
adicional, refiérase a la Sección 310-00.

2.

Desconecte el conducto de combustible.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-19

303-04A-19

Alimentación de Combustible y Controles (Continuación)

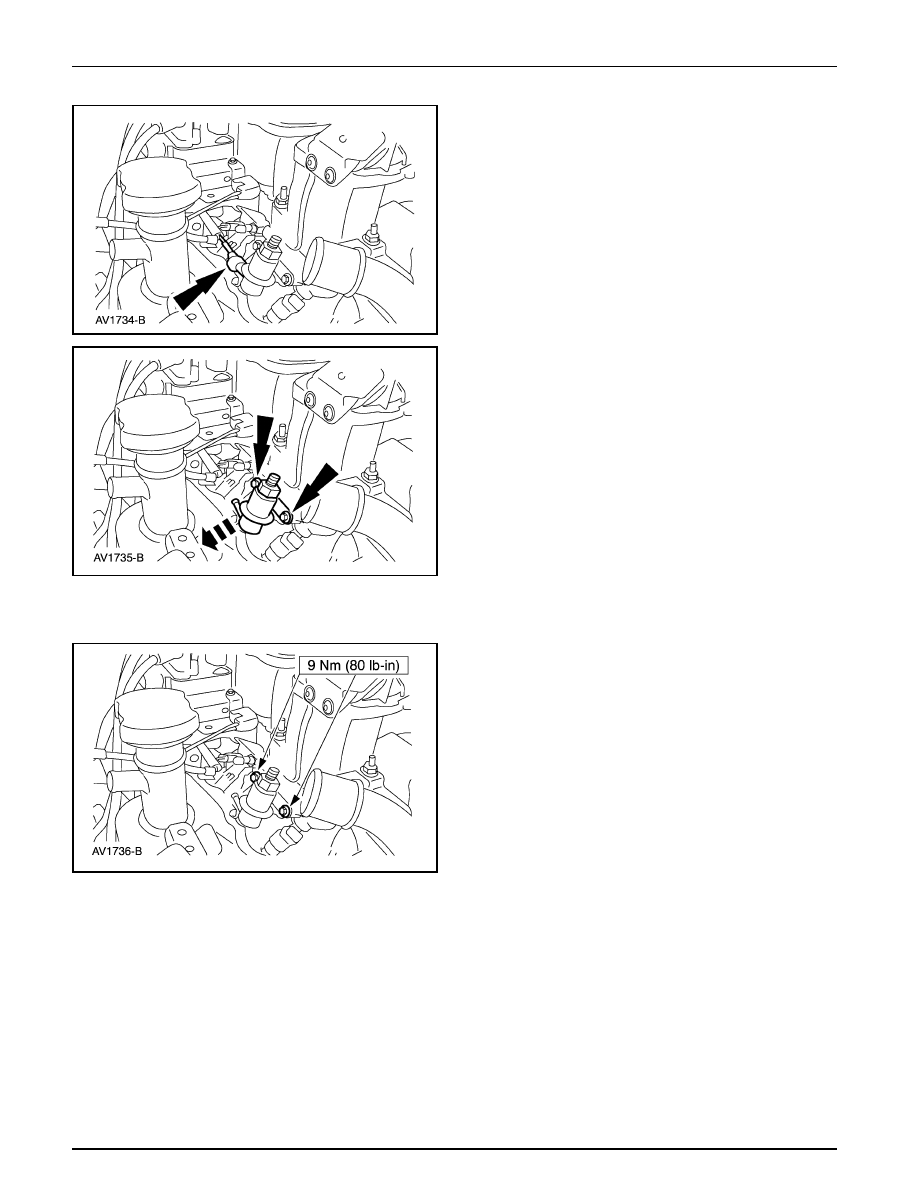

3.

Despegue el conducto de vacío.

4.

Retire los pernos y el damper de pulsaciones.

Instalación

1.

Nota: Lubrique los O-rings con Aceite de Motor Super
Premium SAE 5W30 XO-5W30-QSP o su equivalente
que cumpla con la especificación Ford WSS-M2C153-G.

Para instalar, invierta el proceso de remoción.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-20

303-04A-20

Alimentación de Combustible y Controles (Continuación)

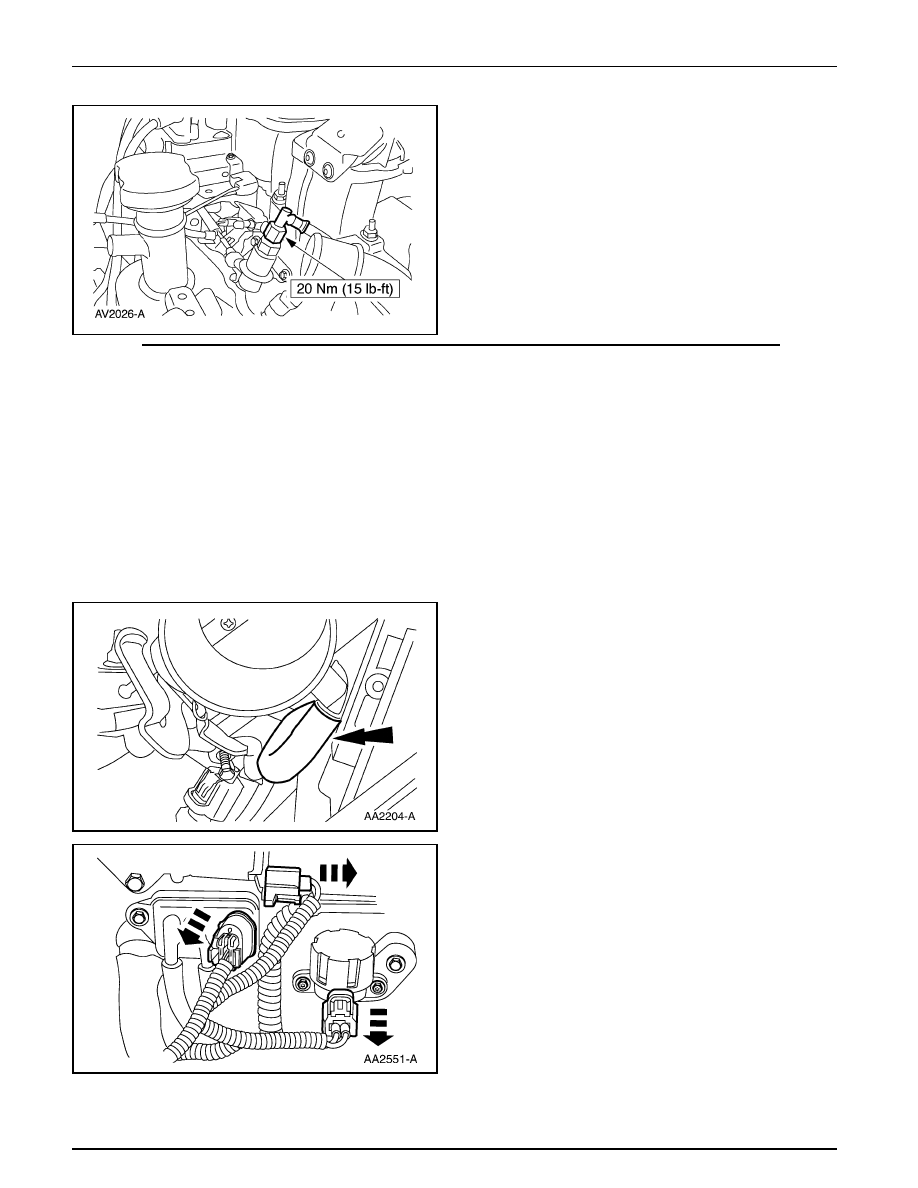

Múltiple de Alimentación de Combustible —
Inyección de Combustible

Remoción

1.

Retire el tubo de salida (9B659) del purificador de aire.
Para información adicional, refiérase a la Sección 303-12.

2.

Alivie la presión de combustible. Para información
adicional, refiérase a la Sección 310-00.

3.

Desconecte el conducto de vacío.

4.

Desconecte el cableado sensor (12A581) de control del
motor de:

•

válvula (9F715) (IAC) de control de aire de marcha
en mínimo.

•

transductor EGR (9J433).

•

solenoide EGR.
