Ford Explorer / Mercury Mountaineer. Manual - parte 331

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-13

303-04A-13

Alimentación de Combustible y Controles (Continuación)

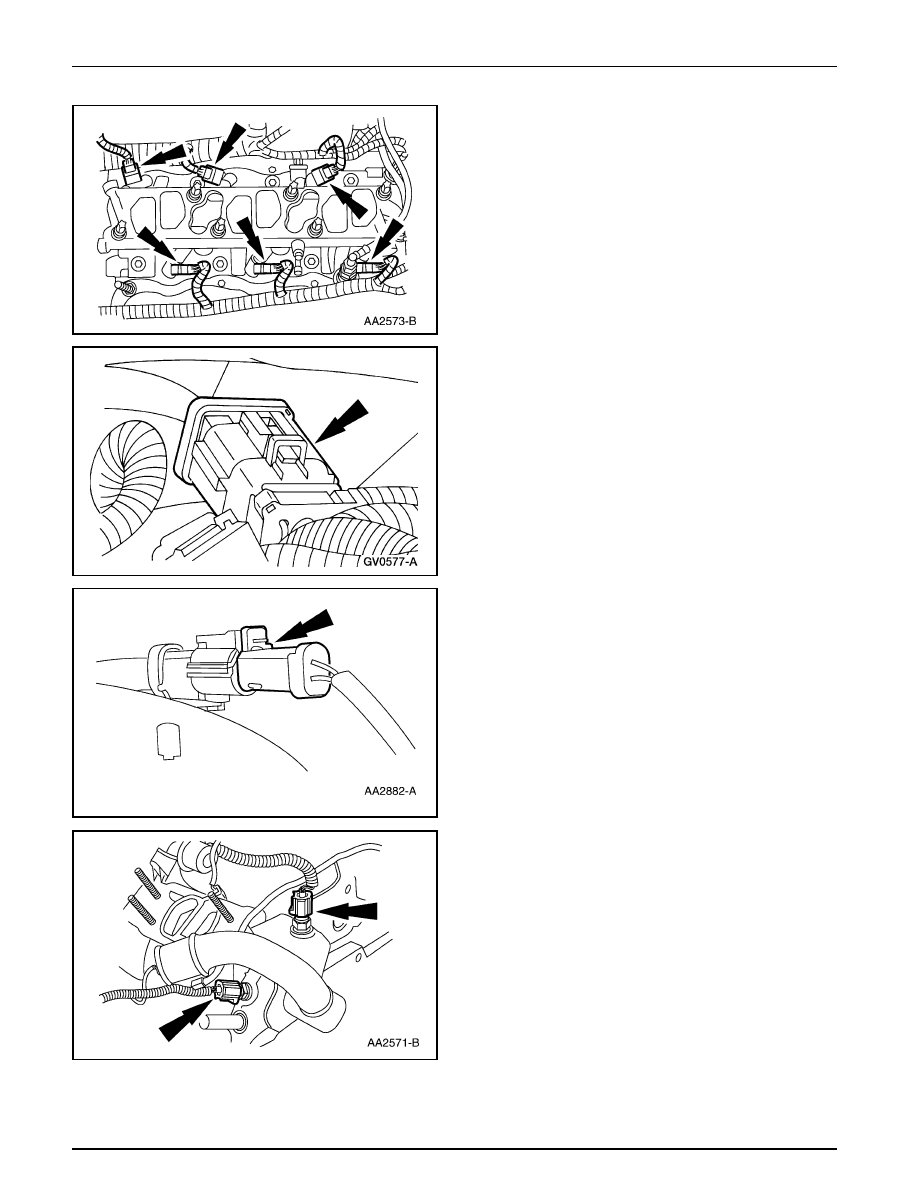

4.

Conecte los inyectores de combustible.

5.

Conecte los conectores eléctricos del arnés de la
transmisión.

6.

Conecte los conectores eléctricos de los sensores de
oxígeno calentado.

7.

Conecte el cableado sensor de control del motor al:

•

 el sensor de temperatura del refrigerante del motor.

•

 la unidad transmisora del indicador de temperatura
del agua.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-14

303-04A-14

Alimentación de Combustible y Controles (Continuación)

8.

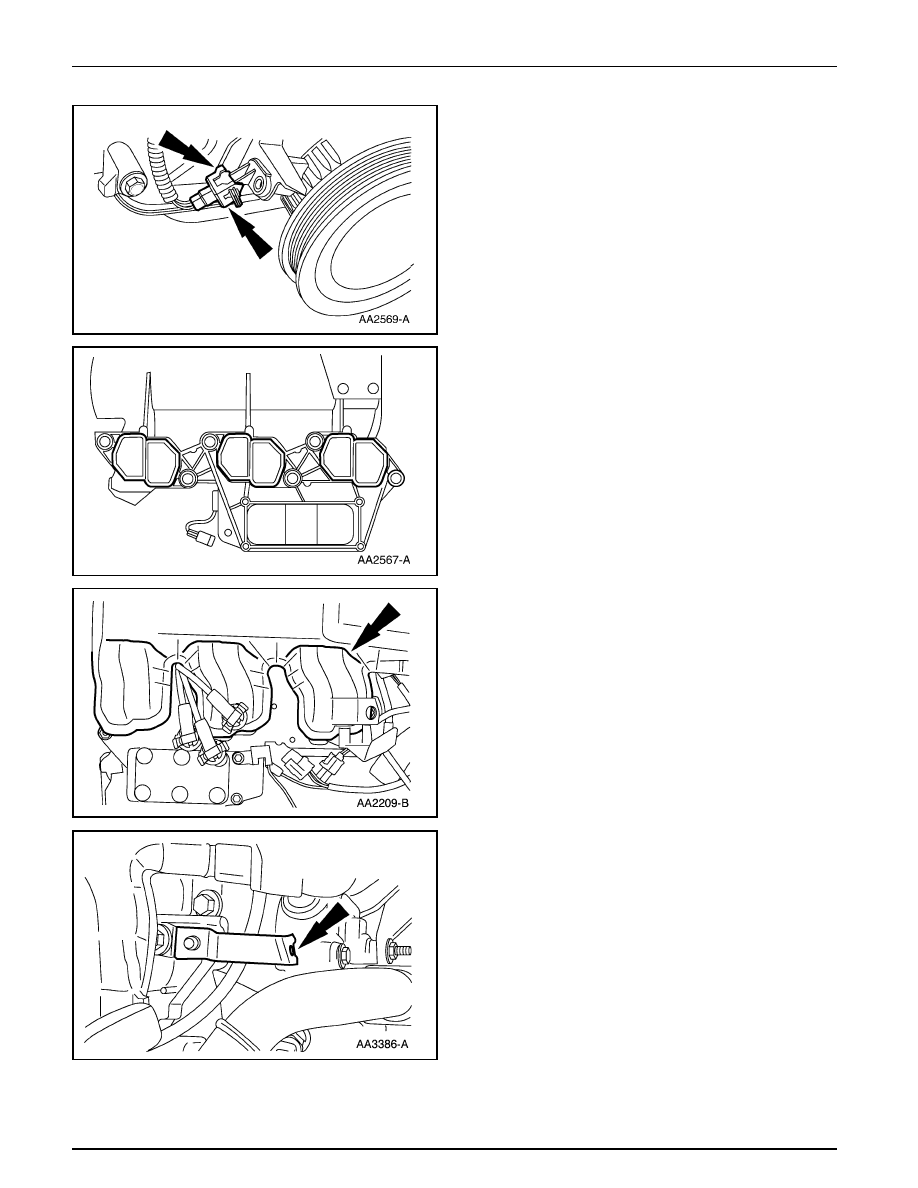

Conecte el sensor de posición del cigüeñal.

9.

Instale la empacadura superior del múltiple de admisión.

10. Instale el múltiple superior de admisión.

11. Coloque en posición el soporte del conducto de

combustible.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-15

303-04A-15

Alimentación de Combustible y Controles (Continuación)

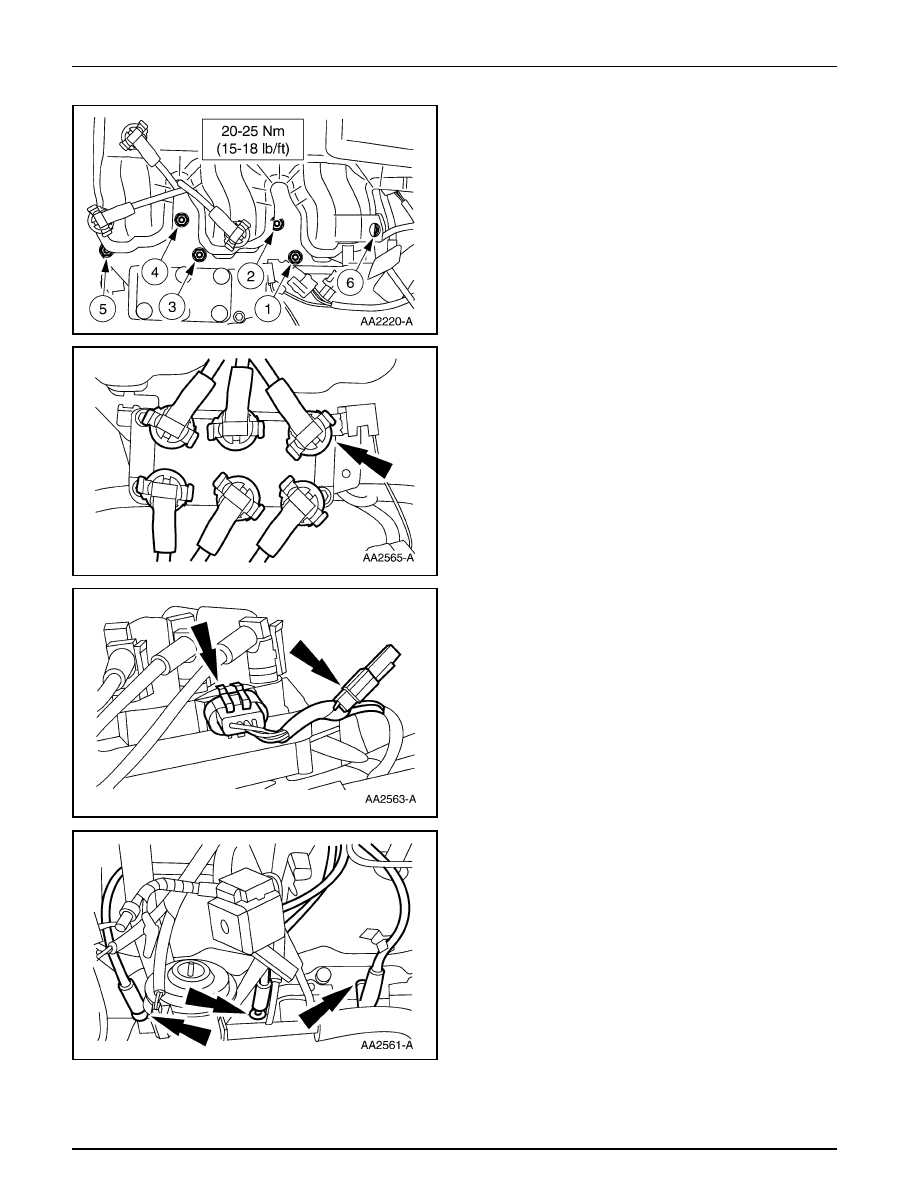

12. Instale las tuercas en la secuencia ilustrada.

13. Nota: Aplique Grasa con Silicona y Compuesto Dieléctrico

de Caliper de Frenos D7AZ-19A331-A o su equivalente
que cumpla con la especificación Ford ESE-M1C171-A a
la parte interna de los forros de los cables de las bujías.

Conecte los cables de bujías.

14. Conecte los cables de control del motor a:

•

el capacitador de interferencia de la ignición en la
radio.

•

la bobina de ignición.

15. Conecte los seis cables de bujías.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-16

303-04A-16

Alimentación de Combustible y Controles (Continuación)

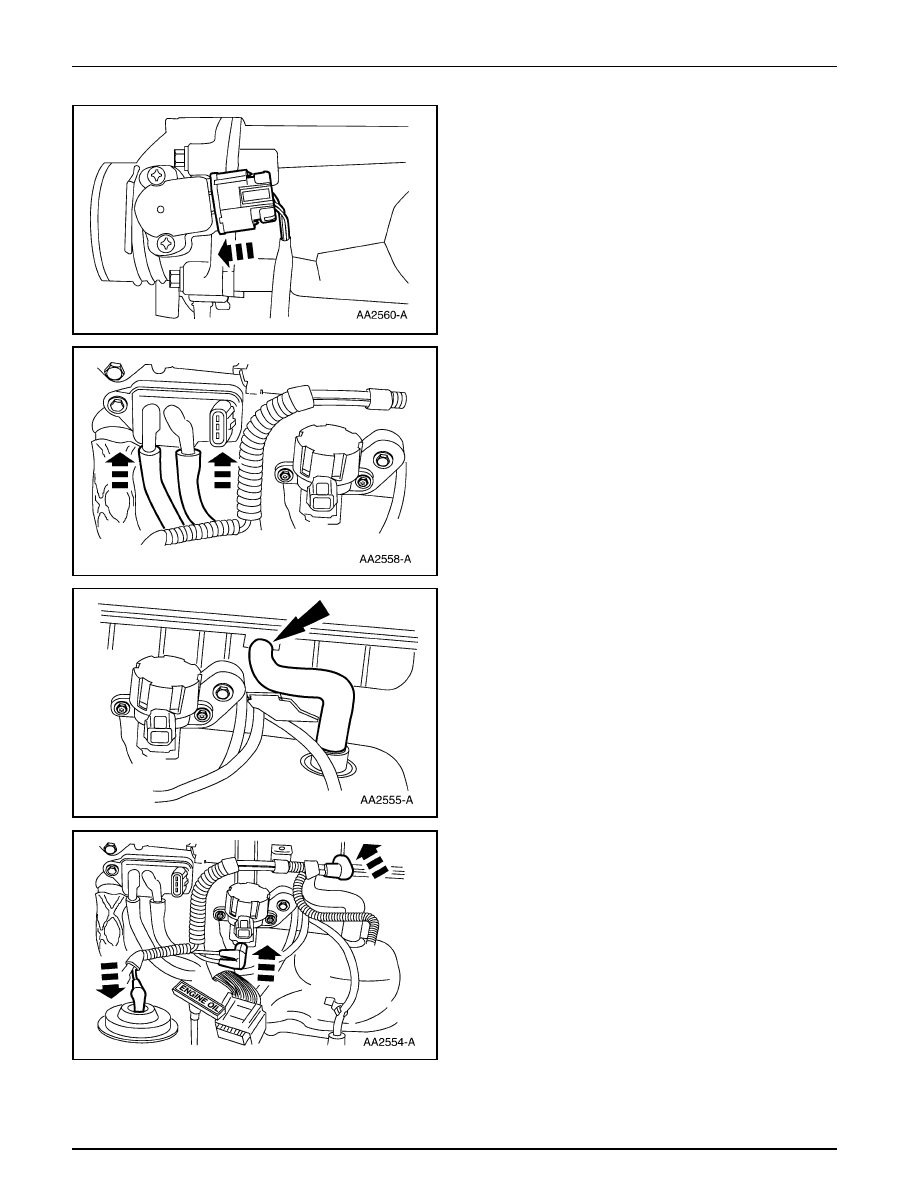

16. Conecte el sensor de posición del acelerador.

17. Conecte los conductos de vacío.

18. Conecte el tubo de ventilación del cárter del motor.

19. Conecte los conductos de vacío a:

•

el solenoide EGR.

•

el múltiple superior de admisión.

•

la válvula de recirculación de los gases de escape.
