Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-25

303-04A-25

Alimentación de Combustible y Controles (Continuación)

21. Retire el perno.

22. Desconecte el conducto de combustible. Para información

adicional, refiérase a la Sección 310-00.

23. Retire los espárragos.

24. Retire el múltiple de alimentación (9F792) de la inyección

de combustible y retire los inyectores. Retire la
empacadura y deséchela.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-26

303-04A-26

Alimentación de Combustible y Controles (Continuación)

Instalación

1.

Coloque, como un conjunto, el múltiple de alimentación
de combustible y los inyectores:

•

 Instale una empacadura nueva.

•

 Coloque en posición el múltiple de alimentación de
la inyección de combustible.

2.

Instale los espárragos en la secuencia ilustrada.

3.

Instale el perno.

4.

Conecte el conducto de combustible. Para información
adicional, refiérase a la Sección 310-00.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-27

303-04A-27

Alimentación de Combustible y Controles (Continuación)

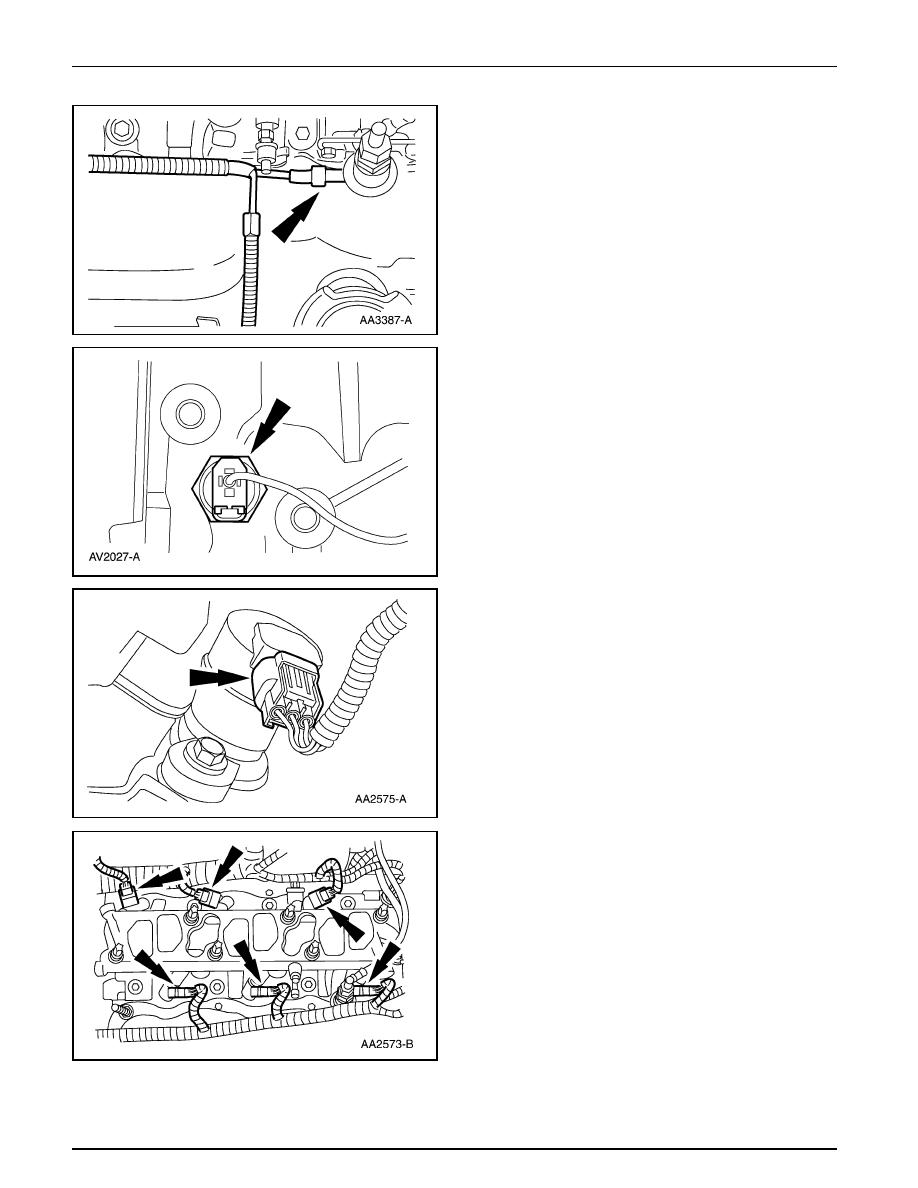

5.

Al colocar el arnés de vacío.

•

 Conecte el conducto de vacío.

6.

Conecte el sensor de presión de aceite del motor.

7.

Conecte el sincronizador del árbol de levas.

8.

Conecte los inyectores de combustible.

Alimentación de Combustible y Controles — 4.0L Varilla de Empuje

303-04A-28

303-04A-28

Alimentación de Combustible y Controles (Continuación)

9.

Conecte el cableado sensor de control del motor al sensor
de temperatura del refrigerante del motor y la unidad
transmisora del indicador de temperatura del agua.

10. Conecte el sensor de posición del cigüeñal.

11. Instale la empacadura superior del múltiple de admisión.

12. Instale el múltiple superior de admisión.
