Ford Explorer / Mercury Mountaineer. Manual - parte 337

Alimentación de Combustible y Controles — 4.0L

303-04B-5

303-04B-5

Alimentación de Combustible y Controles

Cuerpo del Acelerador

Remoción

ADVERTENCIA: No fume, no mantenga tabaco

encendido o una llama de cualquier tipo cuando este
trabajando en/o cerca de cualquier componente relacionado
al sistema de alimentación de combustible. Hay presencia
de mezclas altamente inflamables y estas pueden
encenderse; dando como resultado daños personales.

PRECAUCION: El agujero del cuerpo del acelerador

y la placa tienen un recubrimiento especial y no deben ser
limpiados.

1.

Remueva el tubo de salida del purificador; vea la Sección
303-12.Para remover el protector del acelerador.

2.

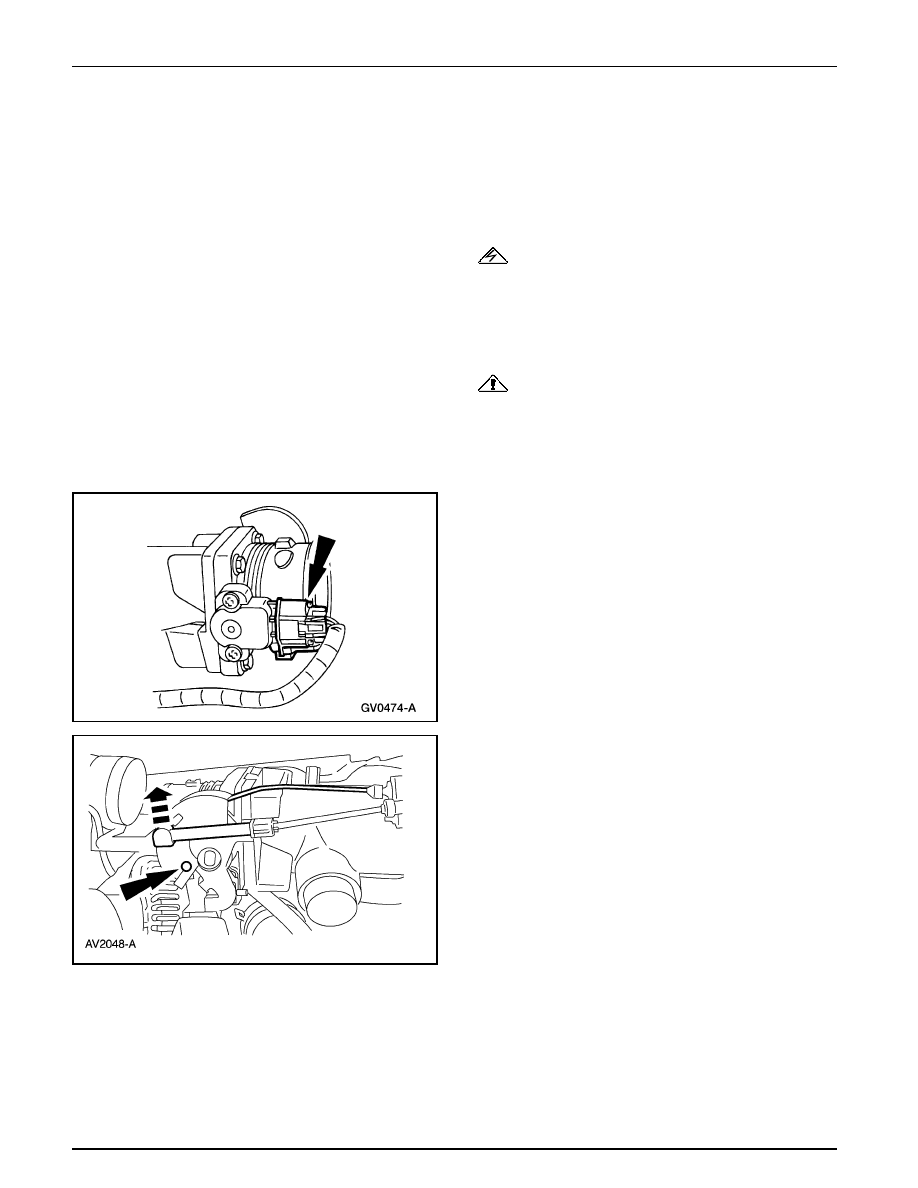

Desenchufe el conector eléctrico del sensor de posición
del acelerador (TP).

3.

Desconecte el cable del acelerador y el cable accionador
del control de velocidad.

Alimentación de Combustible y Controles — 4.0L

303-04B-6

303-04B-6

Alimentación de Combustible y Controles (Continuación)

4.

Nota:  Deseche la empacadura (9E926) del cuerpo del
acelerador.

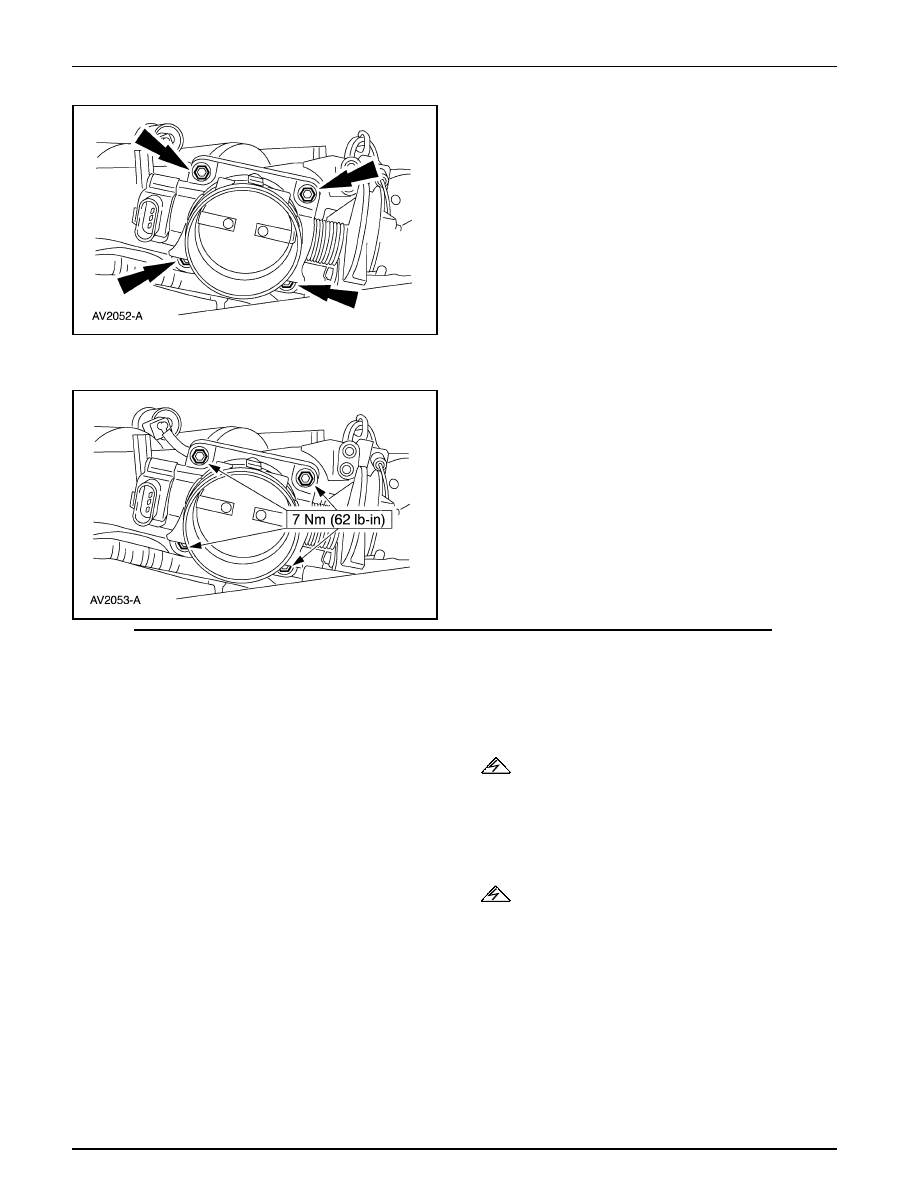

Para remover el cuerpo del acelerador.

1

Retire los pernos.

2

Retire el cuerpo del acelerador.

Instalación

1.

Para instalar, invierta el proceso de remoción.

Inyectores de Combustible

Remoción

 ADVERTENCIA: No fume, no mantenga tabaco

encendido o una llama de cualquier tipo cuando este
trabajando en/o cerca de cualquier componente
relacionado al sistema de alimentación de combustible. Hay
presencia de mezclas altamente inflamables y estas pueden
encenderse; dando como resultado daños personales.

ADVERTENCIA: El combustible dentro del sistema

permanece a alta presión aun sin estar encendido el motor.
Antes de trabajar en/o desconectar cualquiera de los tubos
de combustible o cualquiera de los componentes del
sistema, se debe aliviar la presión del sistema. Si no se
siguen estas instrucciones, se pueden causar daños
personales.

1.

Alivie la presión de combustible; vea la Sección 310-00.

Alimentación de Combustible y Controles — 4.0L

303-04B-7

303-04B-7

Alimentación de Combustible y Controles (Continuación)

2.

Retire el múltiple superior de admisión (9424). Para
información adicional, refiérase a la Sección 303-01B.

3.

Nota: Después de haber desconectado el conducto de
combustible, tapónelo para prevenir fugas.

Desconecte el conducto de combustible. Para información
adicional, refiérase a la Sección 310-00.

4.

Retire el múltiple de alimentación de la inyección de
combustible (9F792). Para información adicional,
refiérase a Múltiple de Admisión — Inyección de
Combustible en esta sección.

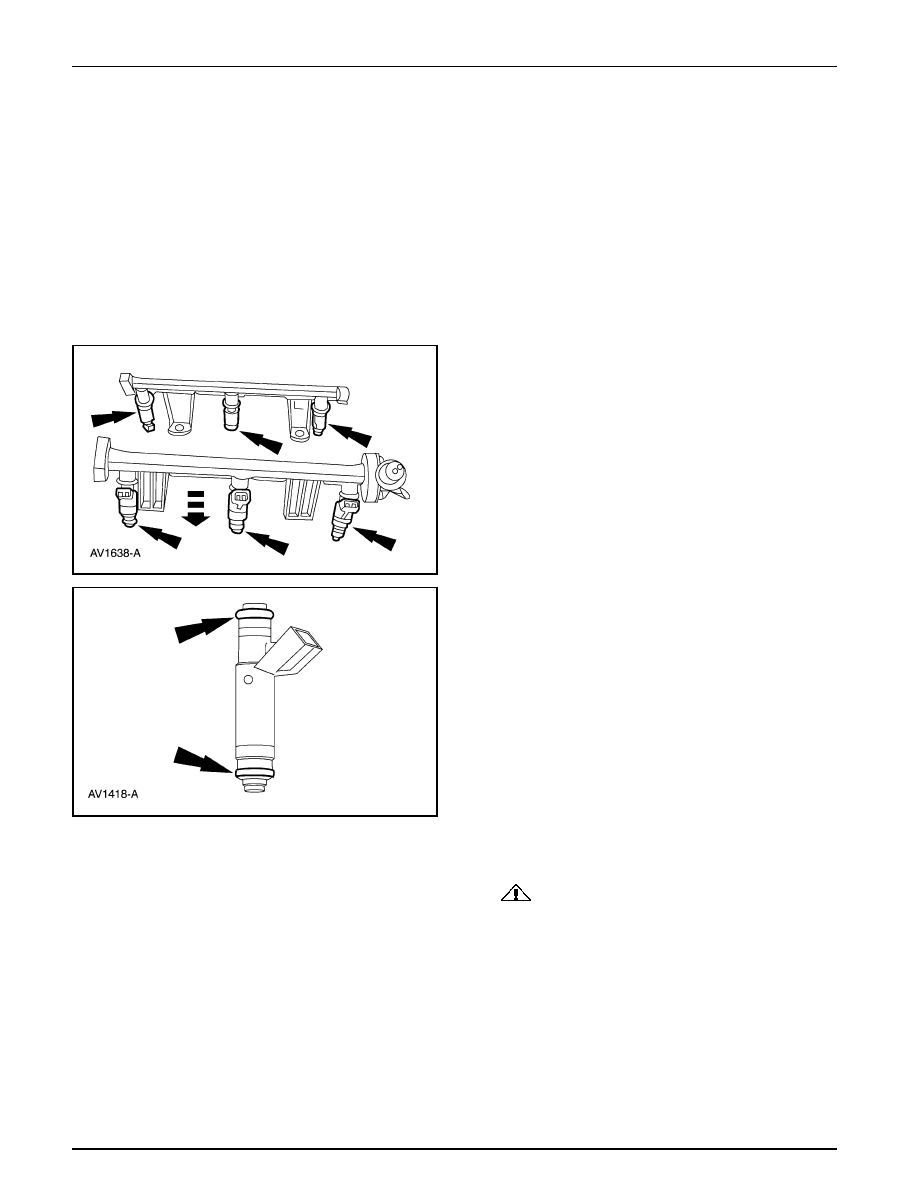

5.

Retire los inyectores de combustible del múltiple de
alimentación de la inyección de combustible (9D280).

6.

Inspeccione los dos O-rings de cada inyector. Si es
necesario instale O-rings nuevos.

Instalación

1.

PRECAUCIÓN: Use O-rings que estén hechos

de material especial resistente al combustible. El uso
de O-rings ordinarios puede causar que el sistema de
combustible tenga fugas. No use de nuevo los O-rings.

Nota: Lubrique los O-rings nuevos con Aceite de Motor
Super Premium SAE 10W30 XO-10W30-DSP o su
equivalente que cumpla con la especificación Ford WSS-
M2C153-G.

      Para instalar, invierta el proceso de remoción.

Alimentación de Combustible y Controles — 4.0L

303-04B-8

303-04B-8

Alimentación de Combustible y Controles (Continuación)

Arnés de Cableado

Remoción

1.

Desconecte el terminal negativo (14301) de la batería.
Para información adicional, refiérase a la Sección 414-01.

2.

Retire los múltiples superior e inferior de admisión (9424).
Para información adicional, refiérase a la Sección 303-01B.

3.

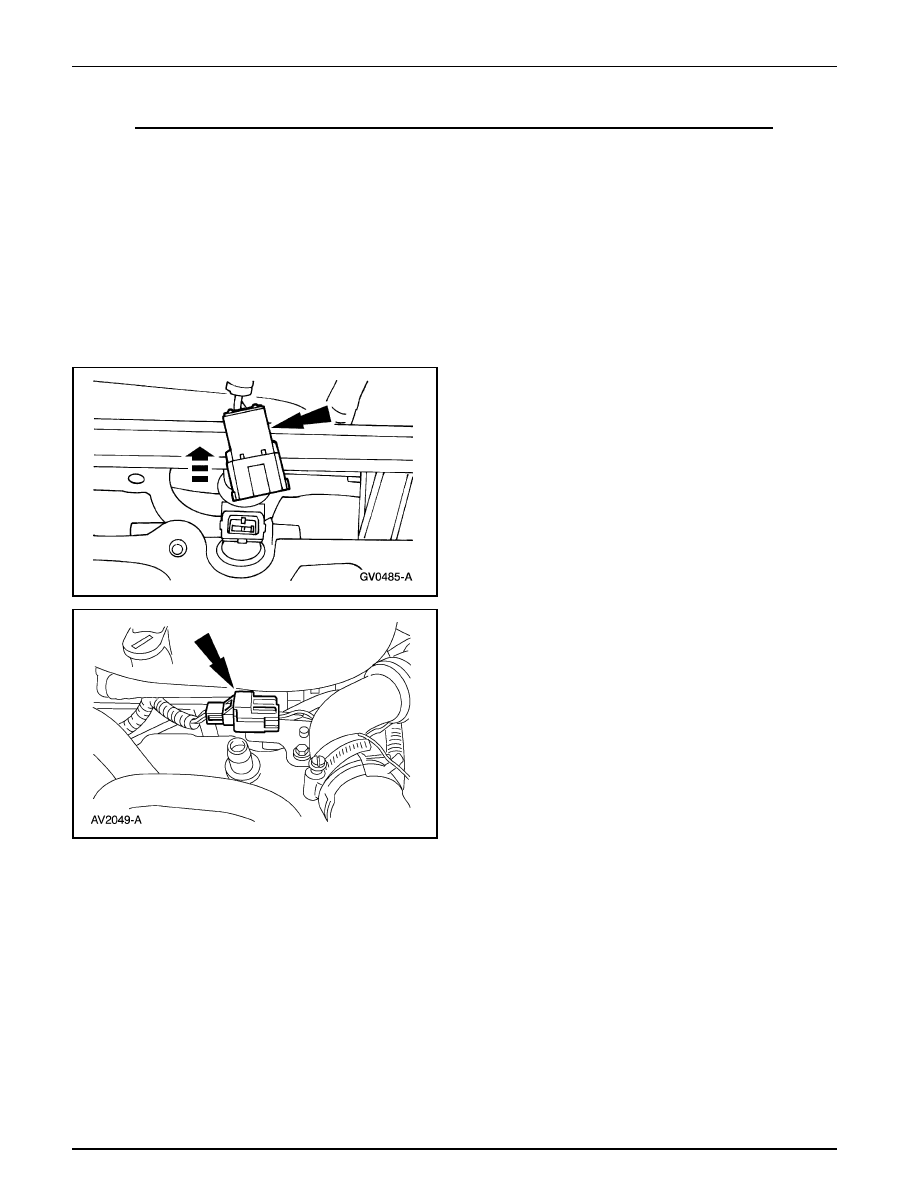

Nota: Se muestra un solo conector, los otros dos son
similares.

Desconecte los tres conectores eléctricos LI de los
inyectores de combustible.

4.

Desconecte el conector eléctrico LD.
