Ford Explorer / Mercury Mountaineer. Manual - parte 303

Motor— 5.0L

303-01C-119

303-01C-119

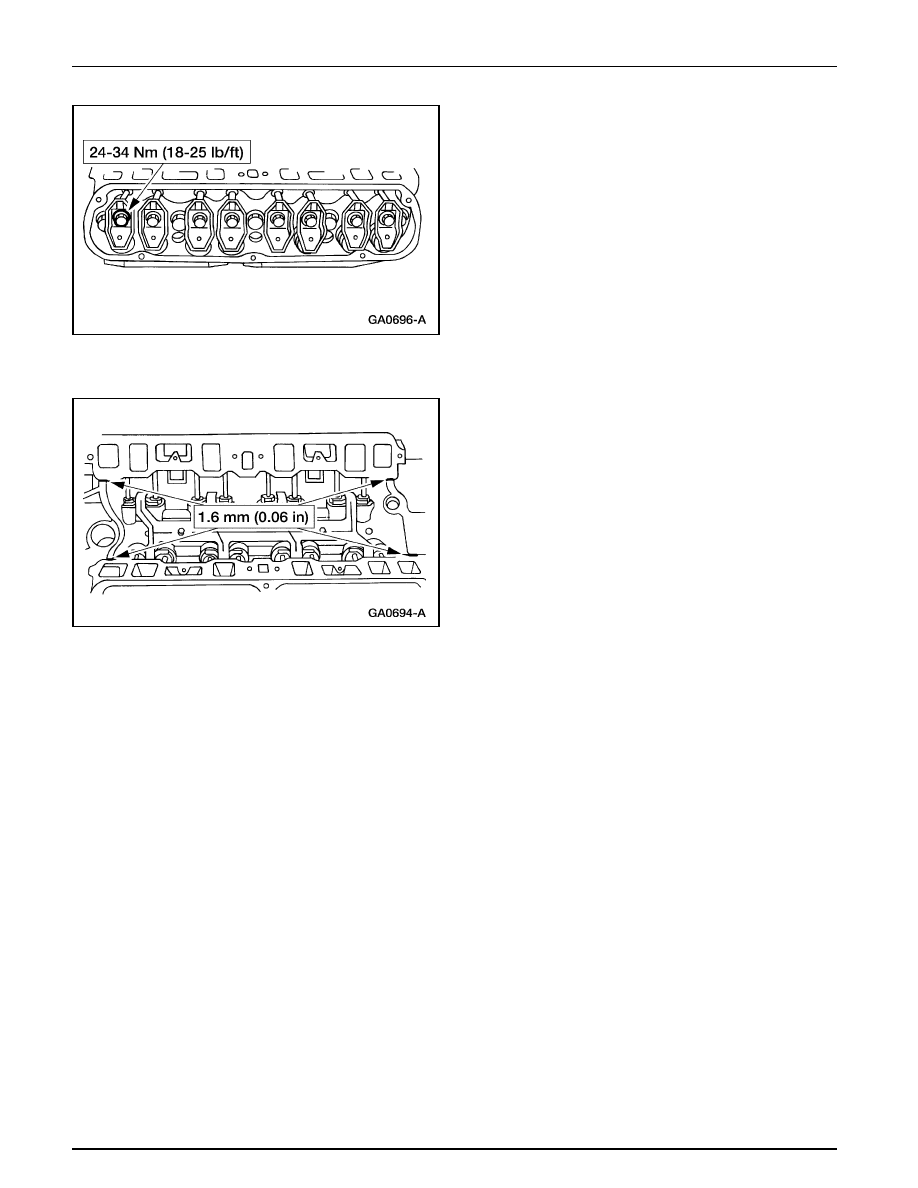

47. Instale los tornillos.

Pistón (Continuación)

48. Verifique la claridad de las válvulas. Para información

adicional, refiérase a la Sección 303-00.

49. Nota: Utilice Limpiador de Superficies Metálicas

F4AZ-19A536-RA o un equivalente con la especificación
Ford WSE-M5B392-A para limpiar las superficies de la
empacadura del múltiple de admisión inferior (9424), las
cabezas de cilindros y el bloque.

Nota: El múltiple de admisión inferior debe ser instalado
dentro de los siguientes cuatro minutos de la aplicación
de la silicona.

Aplique sellador en las esquinas donde hacen contacto la
cámara y el bloque de cilindros.

•

Utilice Silicone Gasket and Sealant F6AZ-19562-AA
o un equivalente con la especificación Ford
WSE-M4G323-A6.

Motor— 5.0L

303-01C-120

303-01C-120

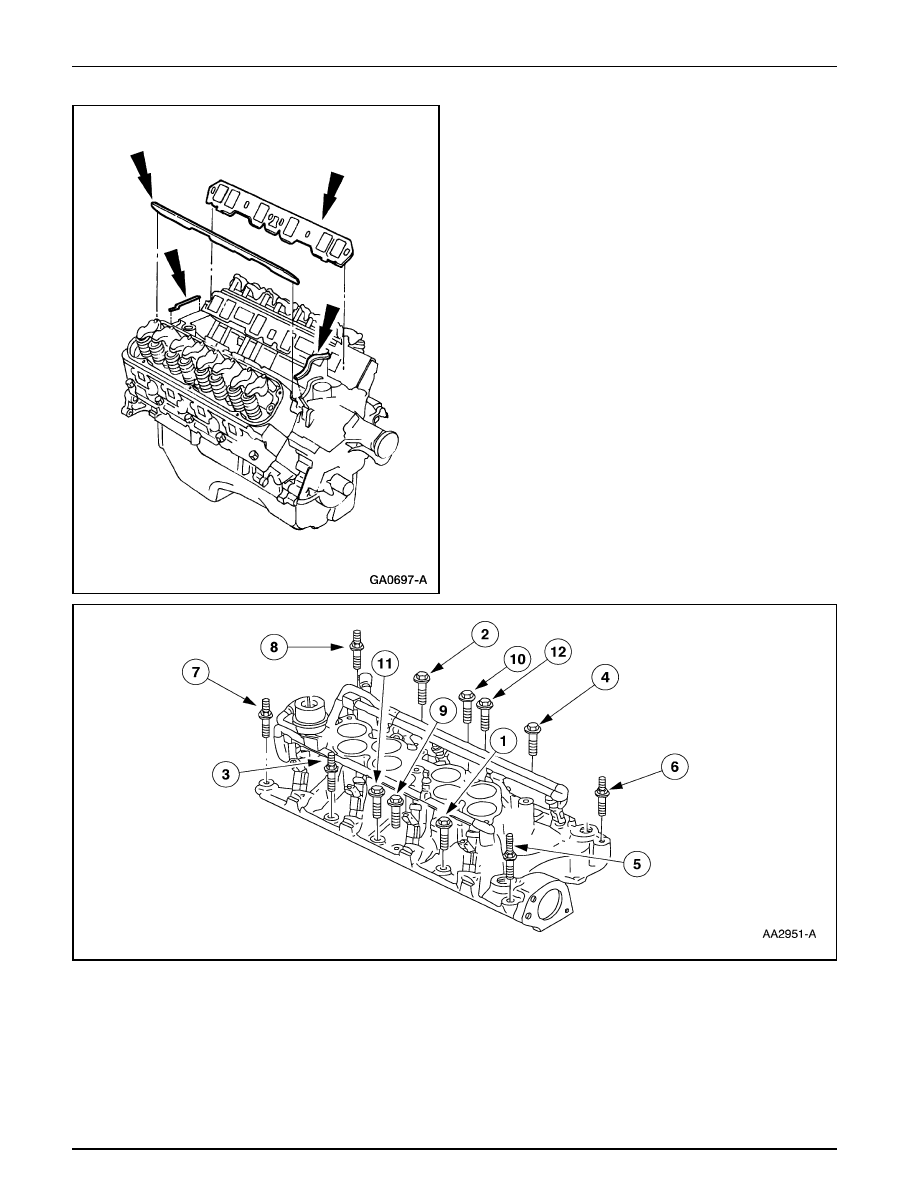

50. Sitúe las cuatro empacaduras (9439) del múltiple de

admisión inferior.

•

Instale las lengüetas selladores del múltiple en la
muesca en las empacaduras del múltiple de admisión
inferior.

•

Presione firmemente a lo largo de todo el sello del
múltiple de admisión hasta que la silicona sea visible.

Pistón (Continuación)

51. Apriete los doce tornillos en dos pasos.

•

Paso 1: 6-14 Nm (5-10 lb/ft).

•

Paso 2: 31-34 Nm (23-25 lb/ft).

Motor— 5.0L

303-01C-121

303-01C-121

52. Instale el sensor de posición del árbol de levas (sensor

CMP) (12A112) y el sincronizador del árbol de levas
(12A362); Para información adicional, refiérase a la
Sección  303-14.

53. Enchufe los ocho conectores de los inyectores de

combustible.

Pistón (Continuación)

54. Instale el conducto de desvío de agua (8548).

1

Sitúe el conducto.

2

Instale las abrazaderas.

55. Sitúe la tapa de válvulas derecha (6582) e instale los

tornillos.

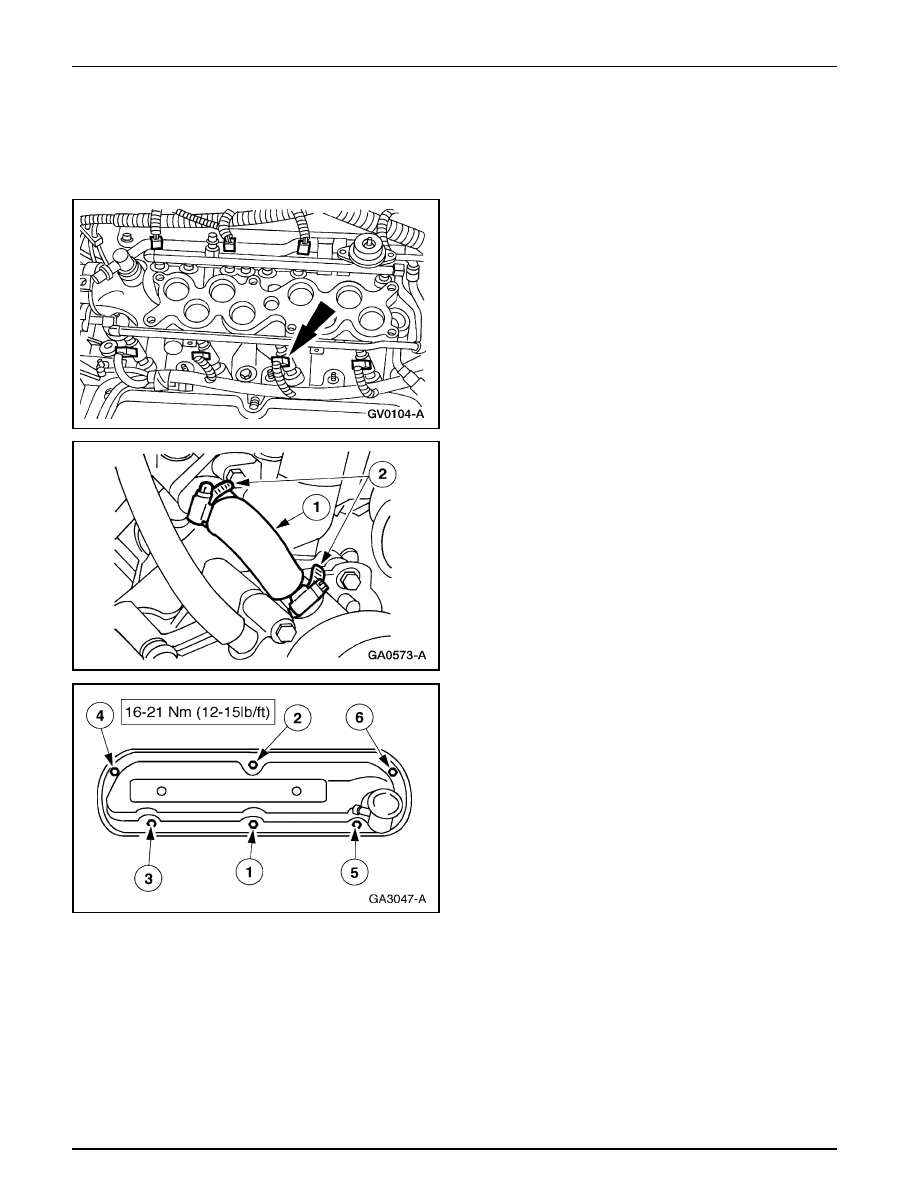

Motor— 5.0L

303-01C-122

303-01C-122

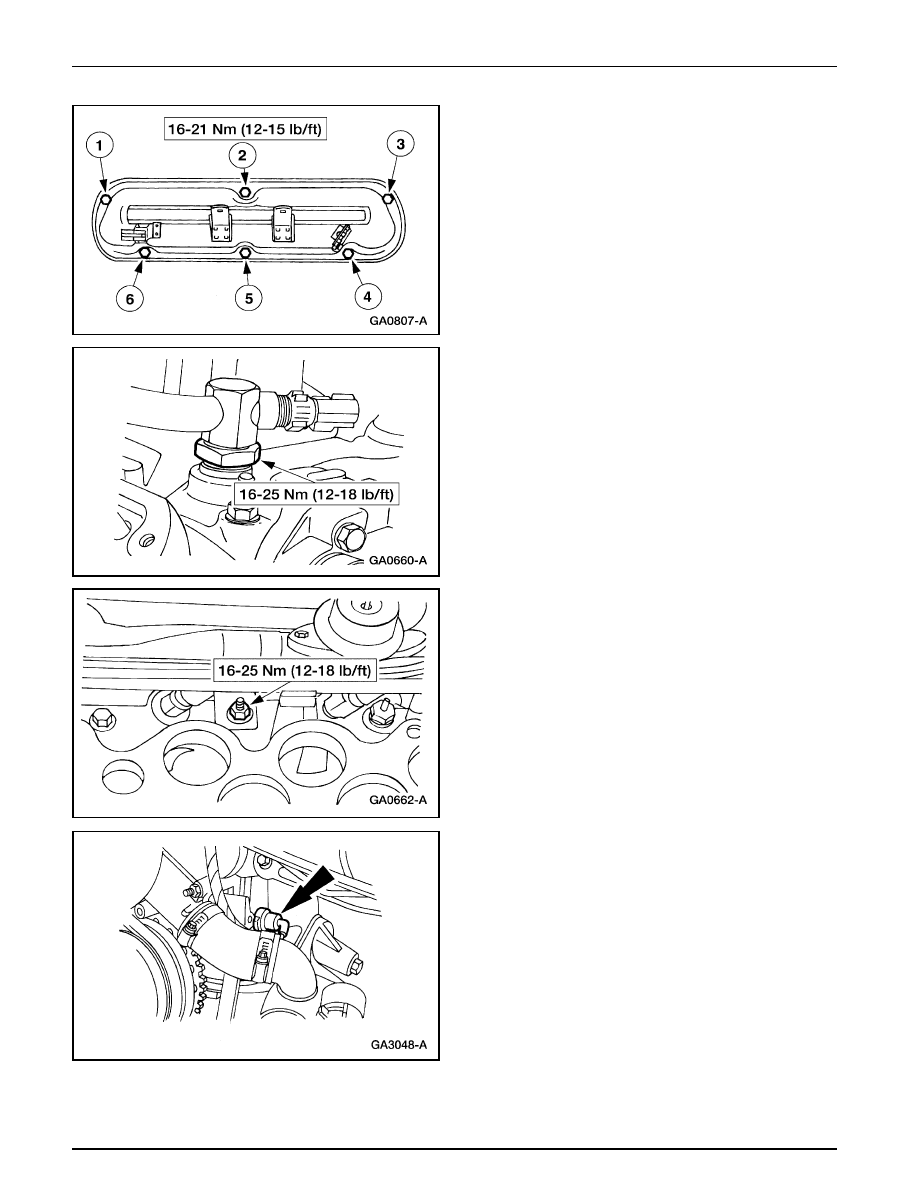

56. Sitúe la tapa de válvulas izquierda e instale los tornillos.

Pistón (Continuación)

57. Sitúe el acoplamiento del conducto del calefactor en el

múltiple de admisión e instale la tuerca.

58. Instale la tuerca.

59. Sitúe el cableado y enchufe el conector del sensor de

presión.
