Ford Explorer / Mercury Mountaineer. Manual - parte 302

Motor— 5.0L

303-01C-115

31.

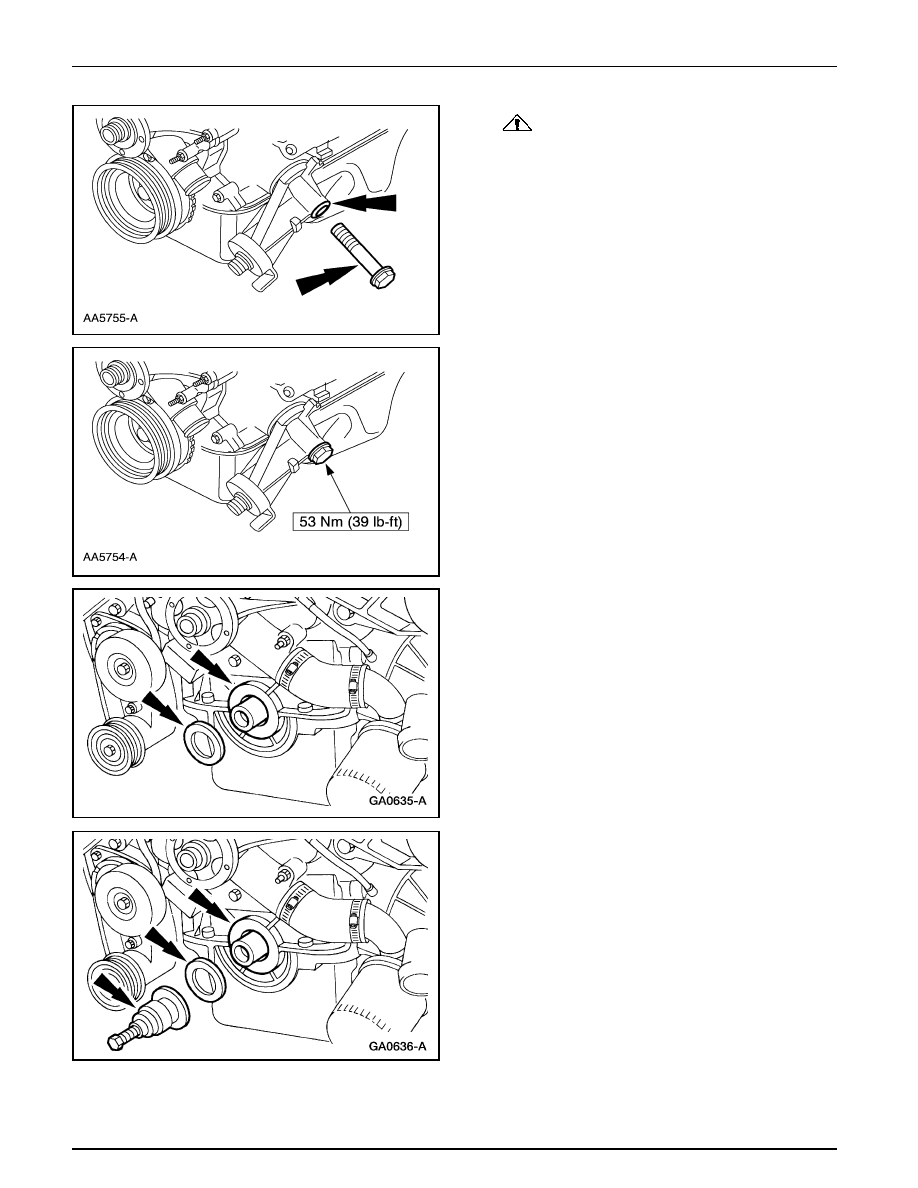

CUIDADO: Asegúrese de situar el O-ring en el

surco del adaptador. Si el O-ring no es colocado
apropiadamente se pueden originar fugas de aceite.
Recubra el O-ring con jalea de petróleo para
mantenerla en posición durante la instalación del
tornillo.

Instale el tornillo y el O-ring.

32. Apriete el tornillo.

33. Lubrique la tapa delantera del motor y el labio interior

del sello de aceite.

•

Utilice Aceite para Motores Super Premium
SAE 5W30, XO-5W30-QSP o un equivalente con la
especificación Ford WSS-M2C153-G.

34. Utilice el Alineador/Reemplazante del Sello del Cigüeñal

para instalar el sello delantero del cigüeñal (6700) en la
tapa delantera del motor.

Motor— 5.0L

303-01C-116

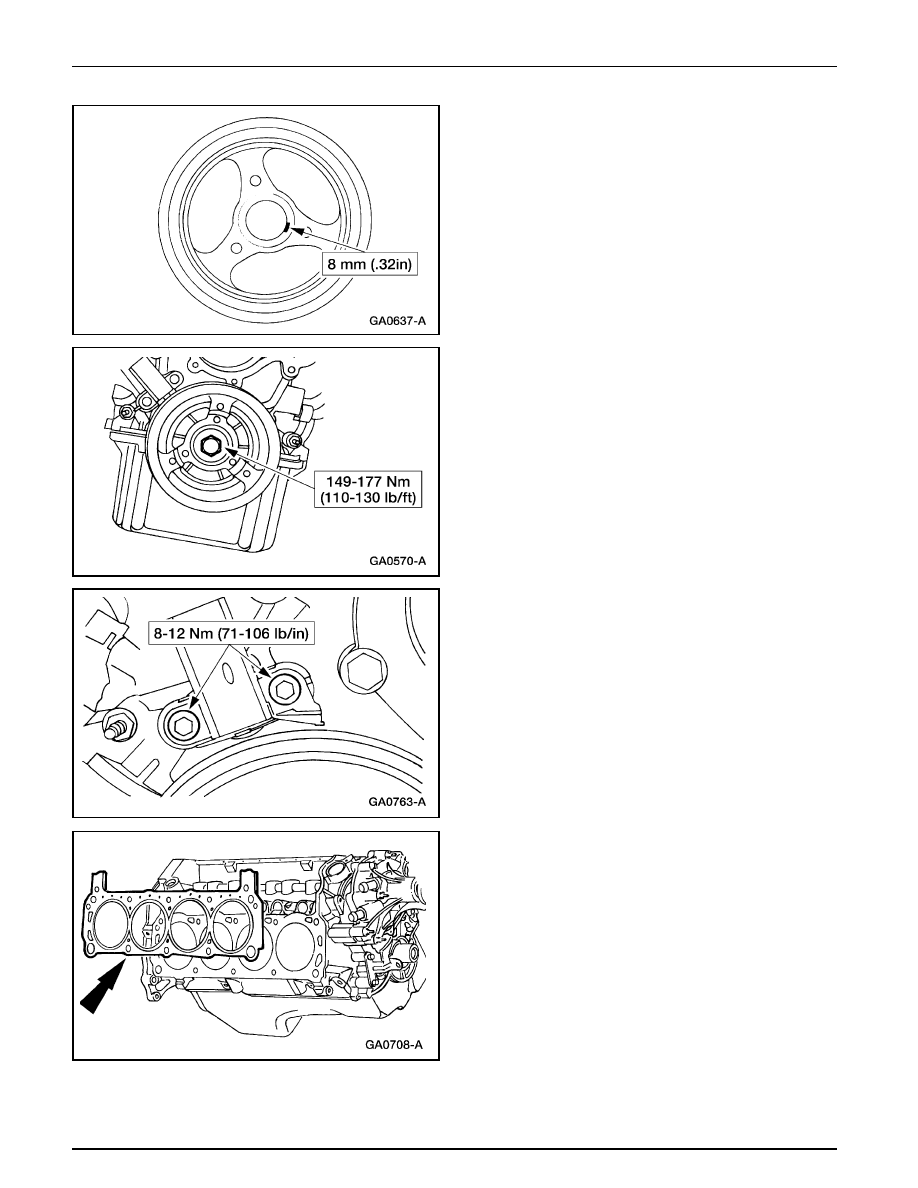

35. Aplique sellador de silicona en la ranura de la cuña

woodruff en la polea del cigüeñal (6312).

•

Utilice Silicone Gasket and Sealant F6AZ-19562-AA
o un equivalente con la especificación Ford
WSE-M4G323-A6.

Pistón (Continuación)

36. Nota: Utilice una llave zunchada adecuada para sostener

la polea del cigüeñal.

Sitúe la polea e instale el perno.

37. Sitúe el sensor de posición del cigüeñal (sensor CKP)

(6C315) y el indicador de sincronización de encendido e
instale los tornillos.

38. Nota: Se muestra el lado derecho; el lado izquierdo es

similar.

Nota: Se utiliza una empacadura con tratamiento especial.
No aplique sellador a la empacadura.

Sitúe la empacadura de la cámara (6051) en las dos
espigas de ensamble.

Motor— 5.0L

303-01C-117

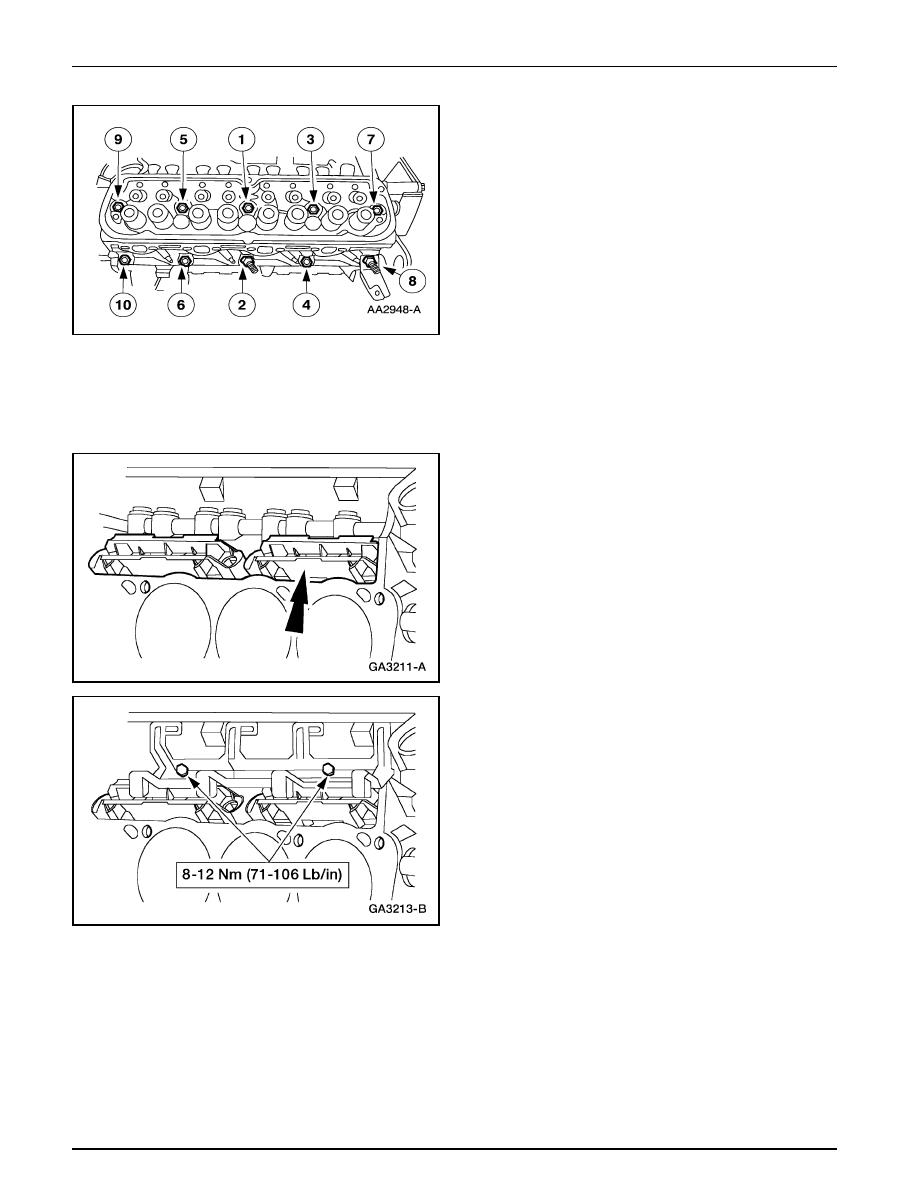

39. Instale la cabeza de cilindros (6049) sobre la empacadura

e instale los diez nuevos tornillos en tres pasos.

•

Paso 1: Apriete a 34-47 Nm (25-35 lb/ft)

•

Paso 2: Apriete a 61-75 Nm (45-55 lb/ft)

•

Paso 3: Aplique una rotación adicional de 85-90
grados.

Pistón (Continuación)

40. Lubrique las aberturas antes de instalar los levantaválvulas

(6500).

•

Utilice Aceite para Motores Super Premium
SAE 5W30, XO-5W30-QSP o un equivalente con la
especificación Ford WSS-M2C153-G.

41. Instale los levantaválvulas y las placas guías (6K512) en

sus posiciones originales.

42. Sitúe el retén de la placa guía de los levantaválvulas e

instales los tornillos.

Motor— 5.0L

303-01C-118

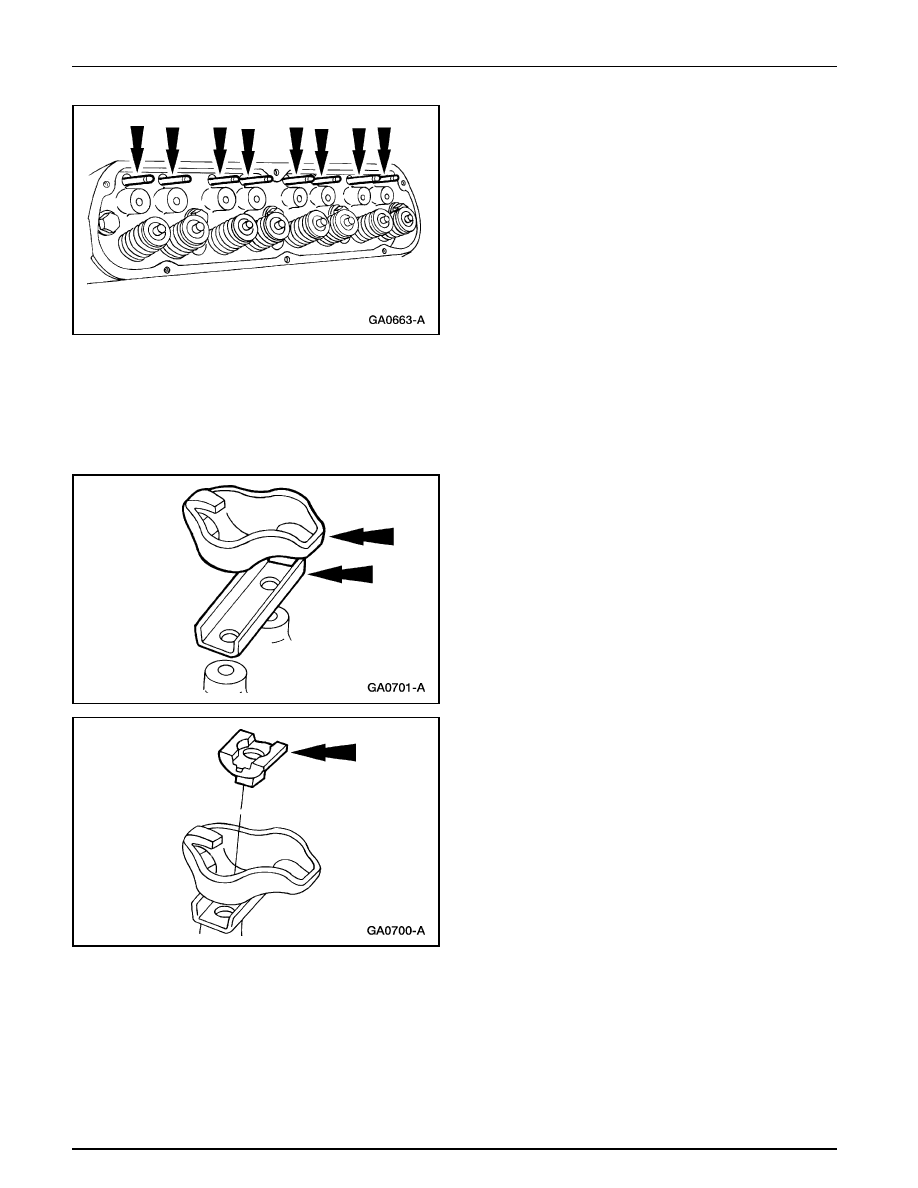

43. Instale las varillas de empuje (6565) en sus posiciones

originales.

Pistón (Continuación)

44. Aplique aceite de motor en la parte superior de los

vástagos de válvulas y los asientos de los balancines
(6A528).

•

Utilice Aceite para Motores Super Premium
SAE 5W30, XO-5W30-QSP o un equivalente con la
especificación Ford WSS-M2C153-G.

45. Instale los balancines (6564) y las guías de pivote de

balancines (6A588).

46. Instale los ocho pivotes de balancines.
