Motor— 5.0L

303-01C-111

303-01C-111

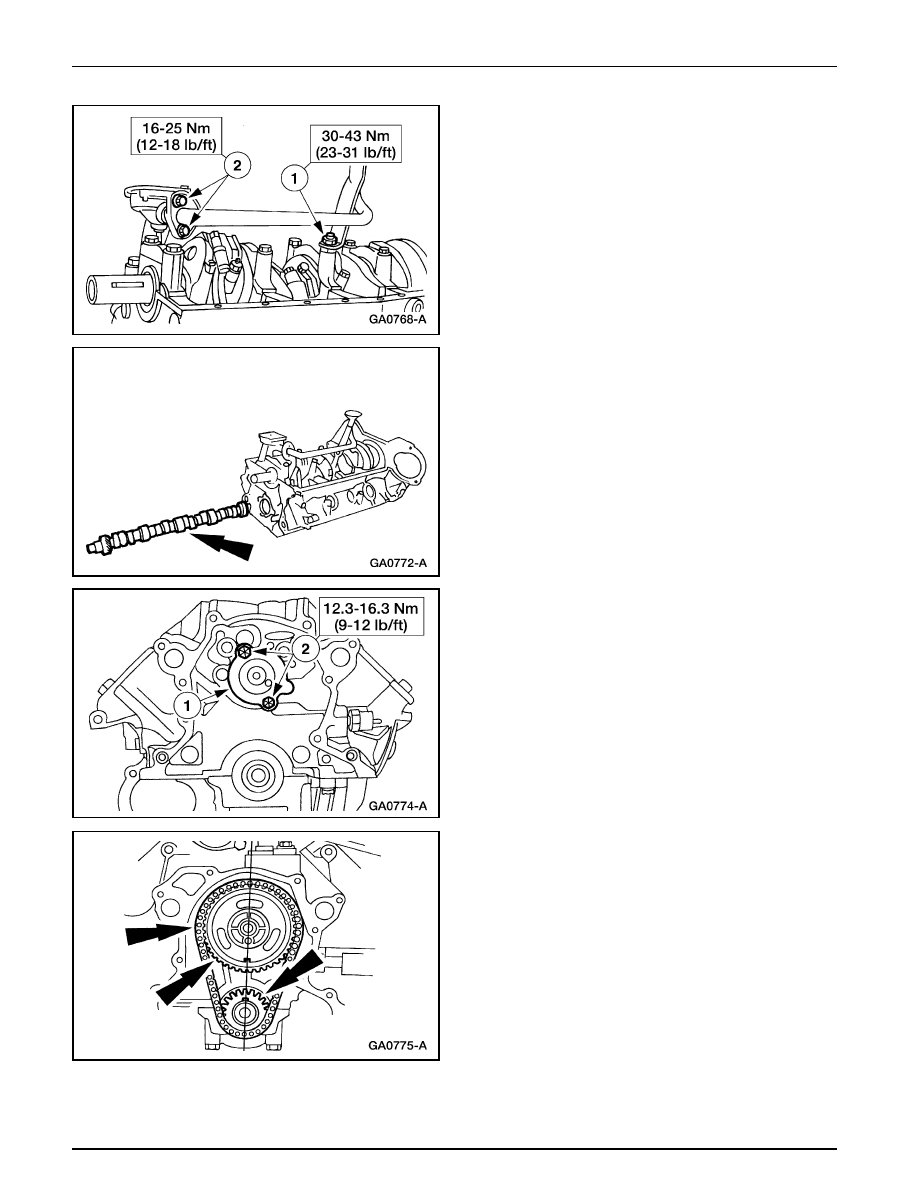

15. Instale la tapa del colador de la bomba de aceite y el

conducto (6622).

1

Instale la tuerca.

2

Sitúe la empacadura e instale los tornillos.

Pistón (Continuación)

16. Lubrique el árbol de levas (6250) e instálelo en el bloque

de cilindros.

•

Utilice Aceite para Motores Super Premium
SAE 5W30, XO-5W30-QSP o un equivalente con la
especificación Ford WSS-M2C153-G.

17. Nota: El conducto de aceite debe ser orientado hacia la

parte posterior del motor.

Instale la placa de empuje del árbol de levas.

1

Lubrique y sitúe la placa de empuje del árbol de levas.
Utilice Aceite para Motores Super Premium
SAE 5W30, XO-5W30-QSP o un equivalente con la
especificación Ford WSS-M2C153-G.

2

Instale los tornillos.

18. Sitúe los engranajes del cigüeñal (6306), del árbol de levas

(6256) y la cadena/correa de tiempo (6280) mientras
alinea las marcas de sincronización del encendido.

Motor— 5.0L

303-01C-112

303-01C-112

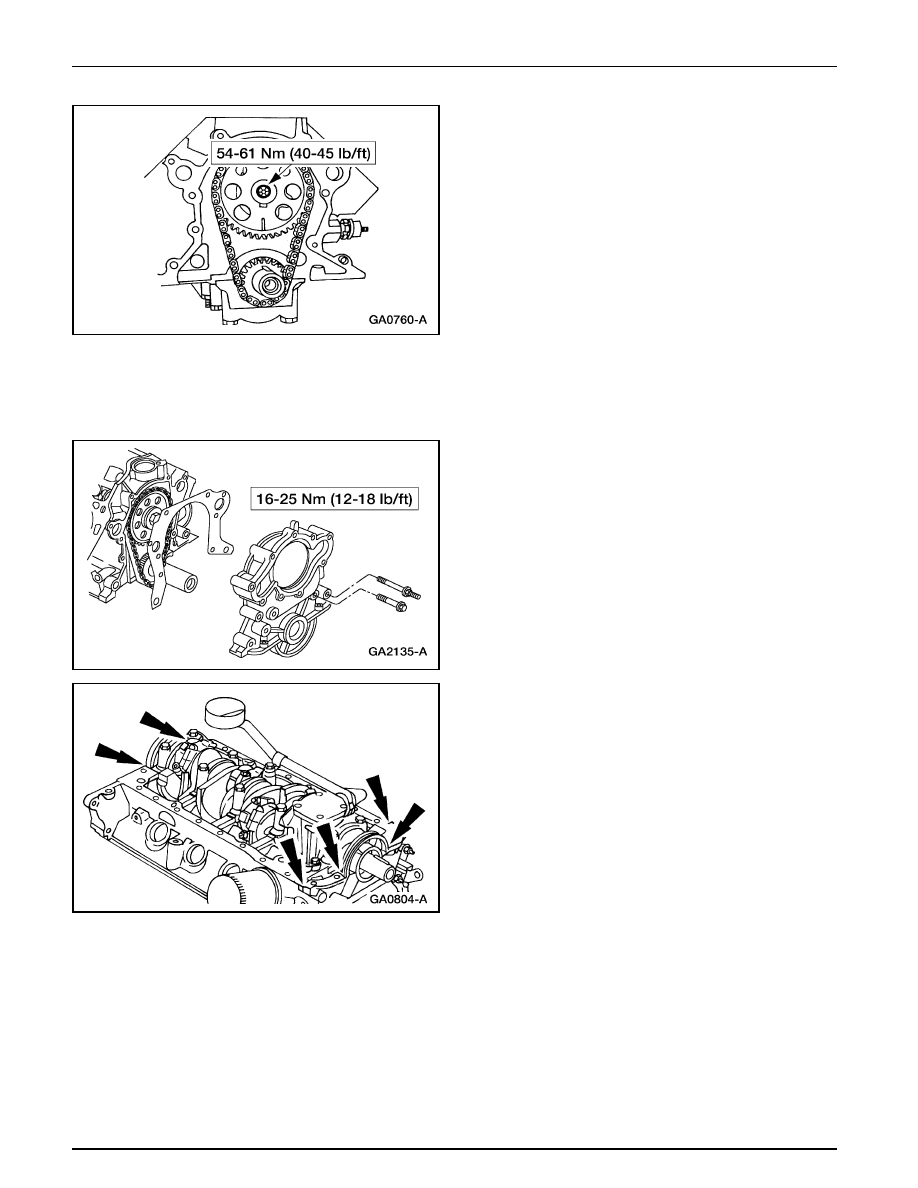

19. Instale el tornillo.

Pistón (Continuación)

20. Lubrique la cadena/correa de tiempo y los engranajes.

•

Utilice Aceite para Motores Super Premium
SAE 5W30, XO-5W30-QSP o un equivalente con la
especificación Ford WSS-M2C153-G.

21. Sitúe la tapa inferior delantera del motor (6019) y la

empacadura (6020) e instale los cuatro tornillos.

22. Nota: La empacadura del cárter (6710) debe ser instalada

dentro de los siguientes cuatro minutos de la aplicación
de la silicona.

Aplique sellador en seis puntos.

•

Utilice Silicone Gasket and Sealant F6AZ-19562-AA
o un equivalente con la especificación Ford
WSE-M4G323-A6.

Motor— 5.0L

303-01C-113

303-01C-113

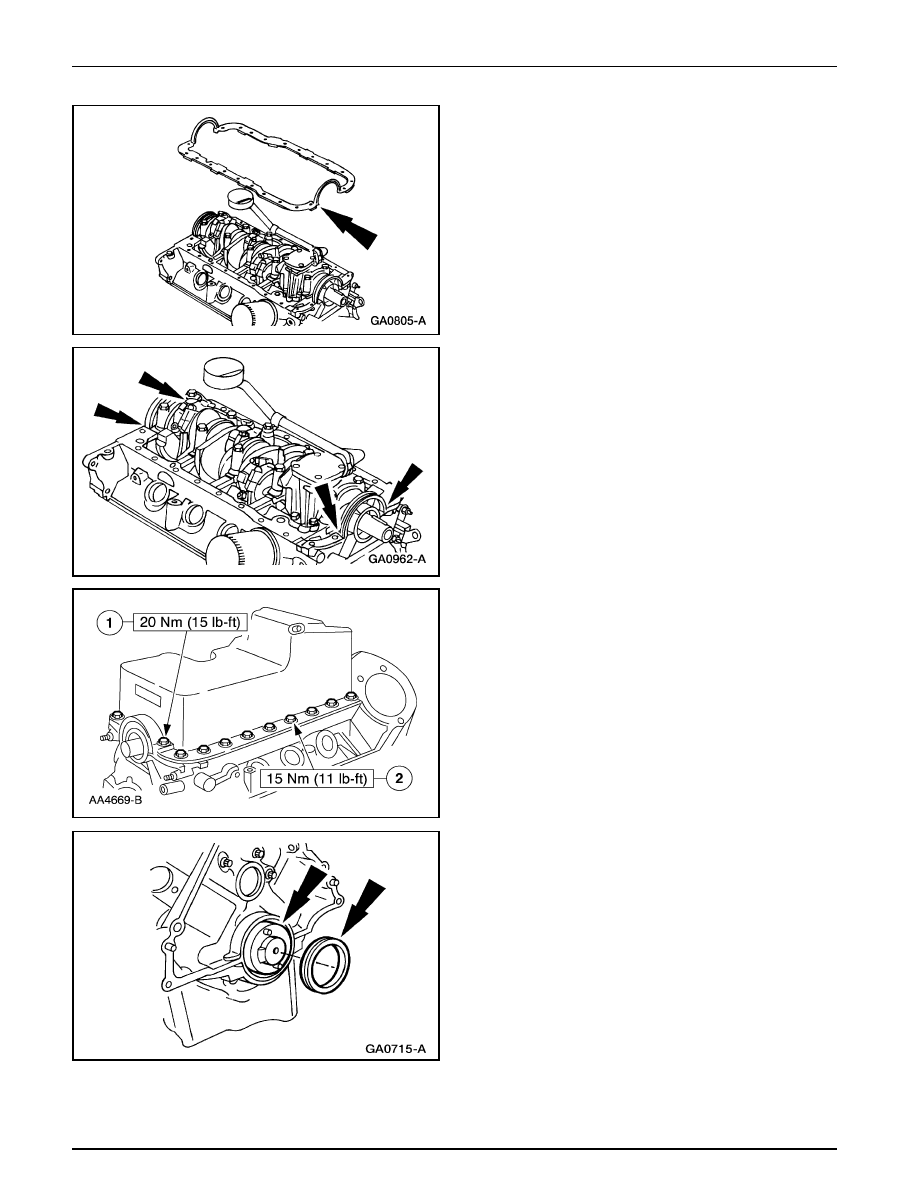

23. Instale la empacadura del cárter.

Pistón (Continuación)

24. Nota:  El cárter (6675) debe ser instalado dentro de los

siguientes cuatro minutos después de la aplicación de la
silicona.

Aplique sellador en cuatro puntos.

•

Utilice Silicone Gasket and Sealant F6AZ-19562-AA
o un equivalente con la especificación Ford
WSE-M4G323-A6.

25. Sitúe el cárter y los rieles de refuerzo e instale los 22

tornillos.

1

Apriete los cuatro tornillos en los extremos.

2

Apriete los 18 tornillos restantes.

26. Lubrique el sello de aceite trasero (6701) y la superficie

de sellamiento del cigüeñal.

•

Utilice Aceite para Motores Super Premium
SAE 5W30, XO-5W30-QSP o un equivalente con la
especificación Ford WSS-M2C153-G.

Motor— 5.0L

303-01C-114

303-01C-114

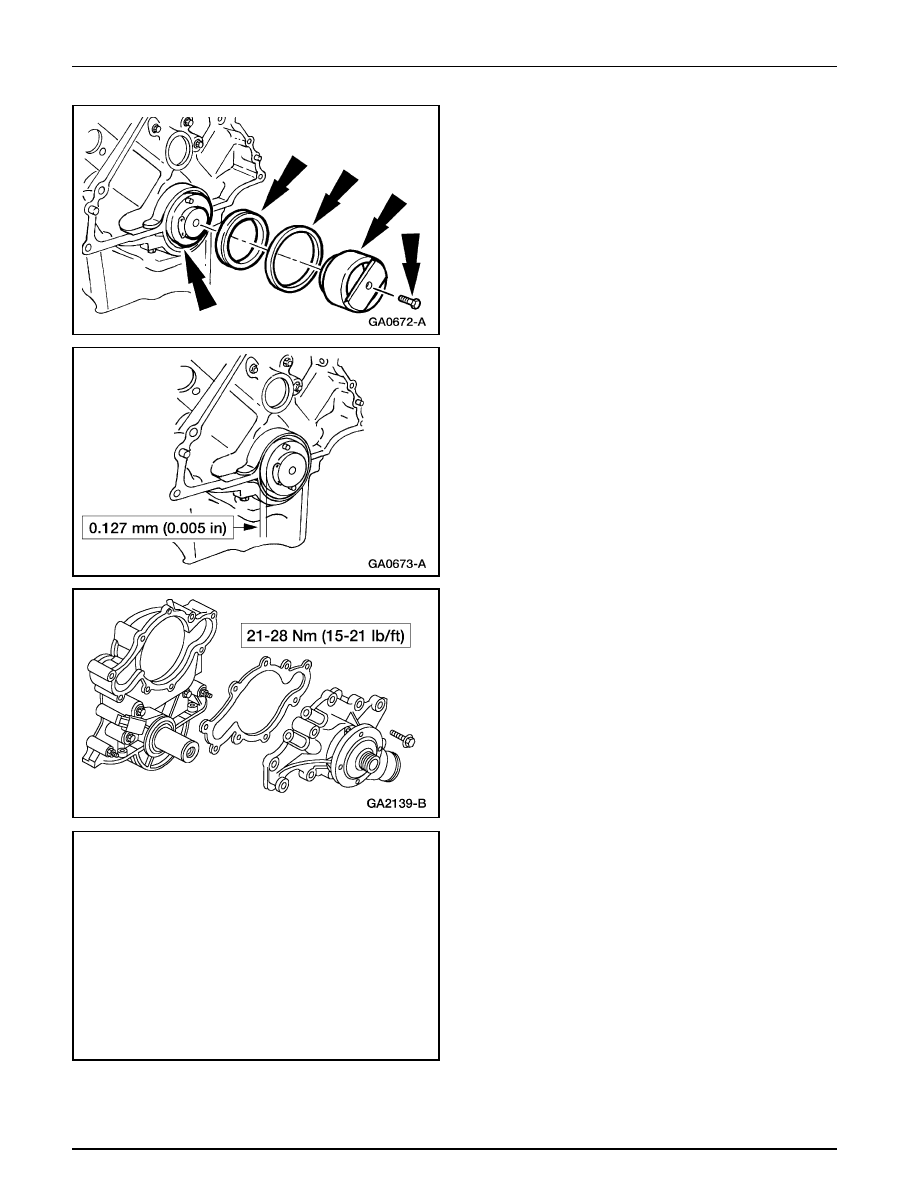

27. Nota: Asegúrese de que la superficie de sellamiento

trasera del cigüeñal esté limpia y libre de óxido o
corrosión. Para limpiar la superficie de sellamiento trasero
del cigüeñal, utilice un paño esmeril extra fino o un
abrasivo extra fino 0000 con Limpiador de Superficies
Metálicas F4AZ-19A536-RA o un equivalente con la
especificación WSE-M5B392-A.

Sitúe el Adaptador Trasero del Cigüeñal e instale el sello
de aceite trasero utilizando el Espaciador del
Reemplazante del Sello del Cigüeñal Trasero y el
Reemplazante del Sello Trasero.

Pistón (Continuación)

28. Verifique si el sello de aceite trasero del cigüeñal está

dentro de las especificaciones.

29. Instale la bomba de agua y una nueva empacadura (8508).

30. Sitúe la polea de la bomba de agua (8509) e instale los

tornillos.
