Ford Explorer / Mercury Mountaineer. Manual - parte 304

Motor— 5.0L

303-01C-123

60. Enchufe el conector del sensor de posición del cigüeñal.

Pistón (Continuación)

61. Enchufe el conector del sensor de temperatura del

refrigerante del motor.

62. Limpie e inspeccione todas las superficies. Instale nuevos

sellos y empacaduras en el múltiple de admisión (9461).

Motor— 5.0L

303-01C-124

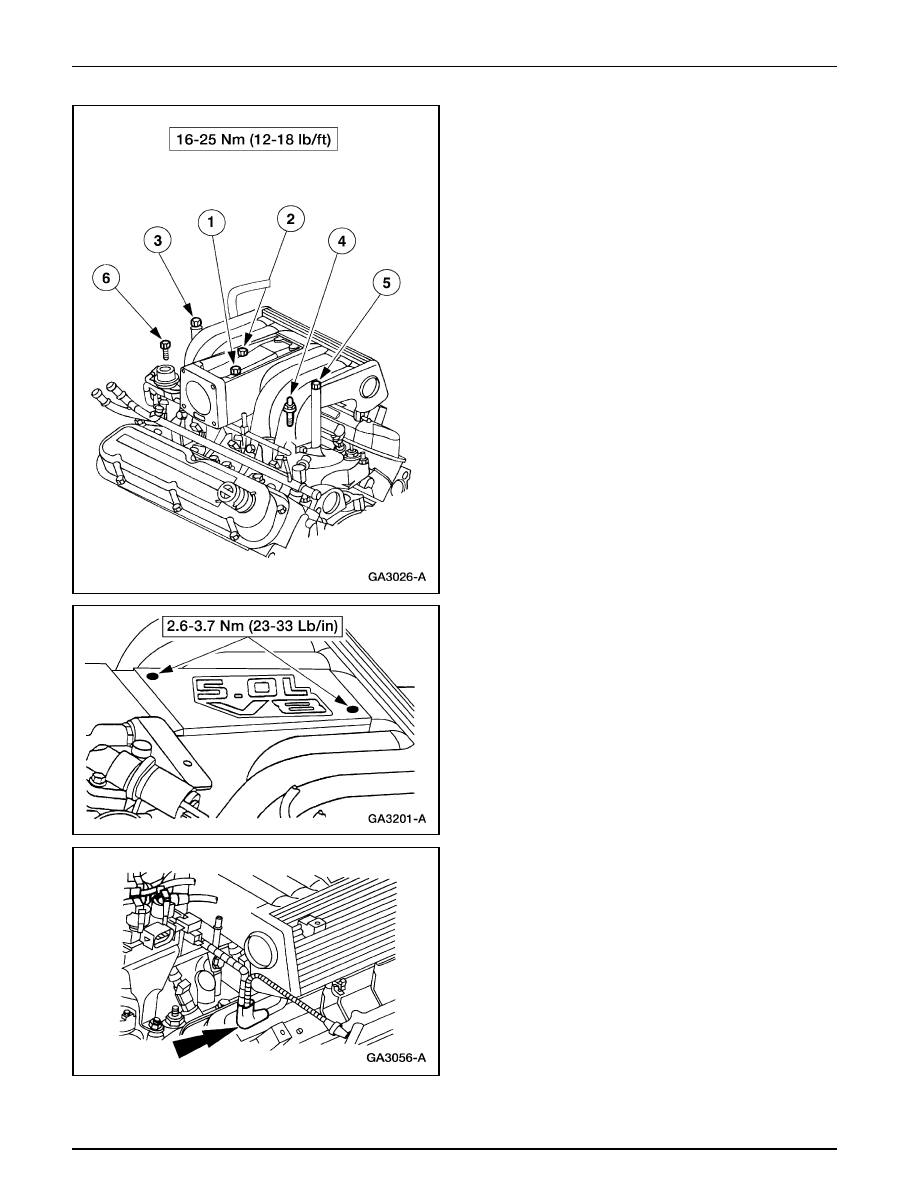

63. Sitúe el múltiple de admisión superior e instale los

tornillos.

Pistón (Continuación)

64. Instale la tapa del múltiple de admisión superior.

65. Conecte los acoplamientos de vacío de la admisión

superior y las dos mangueras del calefactor del PCV.

Motor— 5.0L

303-01C-125

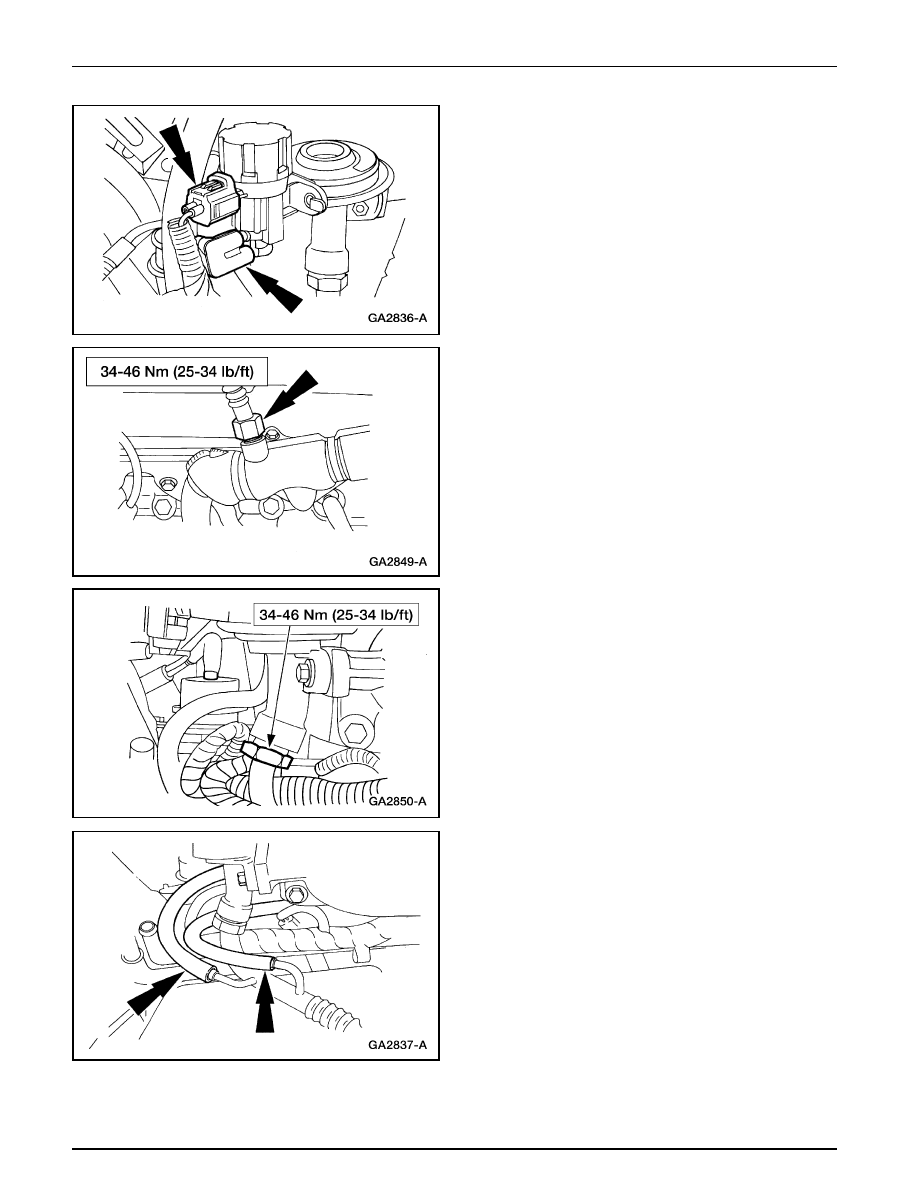

66. Acople las siguientes conexiones:

•

El conector eléctrico del regulador de vacío del motor
(EVR).

•

La conexión del regulador de vacío del motor (EVR).

Pistón (Continuación)

67. Sitúe la válvula EGR en el conductor del múltiple de

escape (9D477) y conecte el acoplamiento inferior.

68. Conecte el acoplamiento de la válvula EGR superior al

conductor del múltiple de escape.

69. Conecte las dos mangueras del transductor de presión.

Motor— 5.0L

303-01C-126

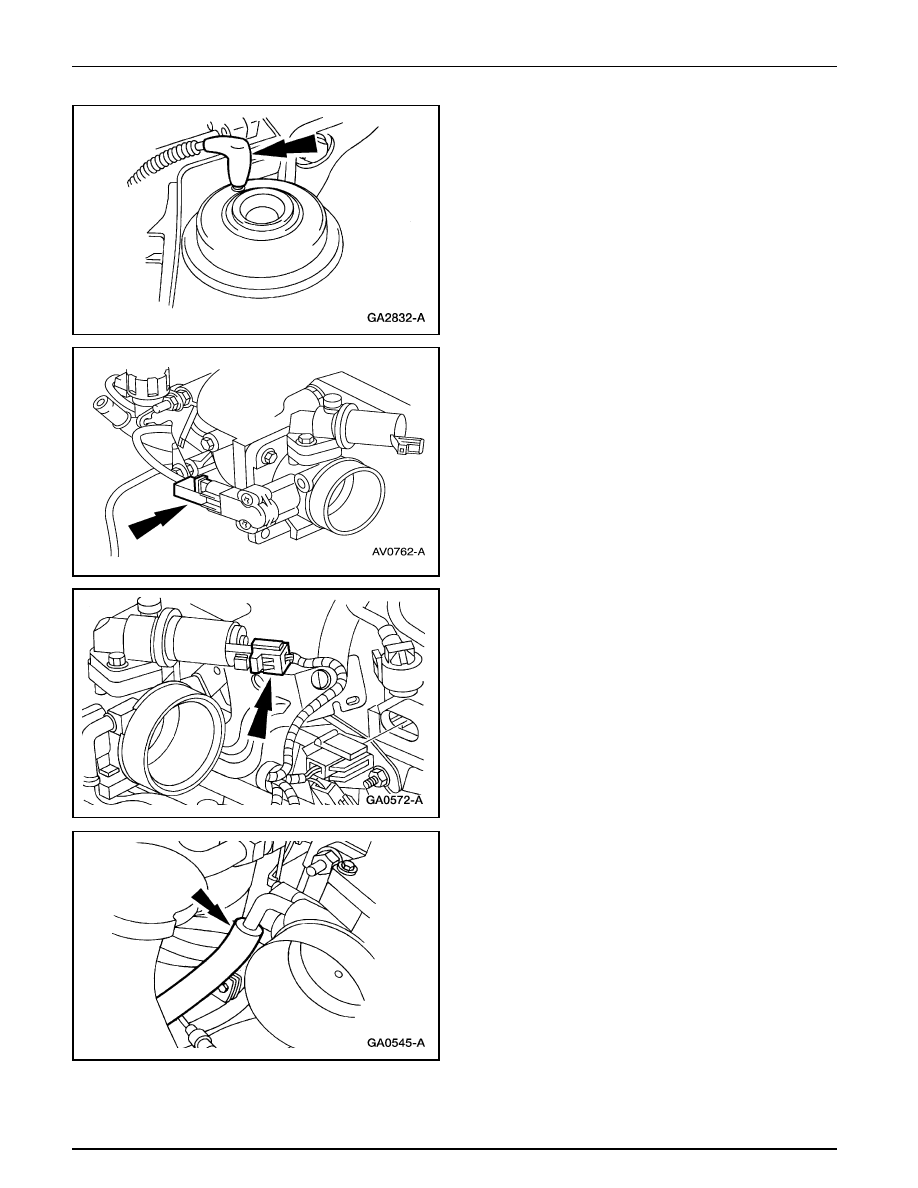

70. Conecte el acoplamiento de vacío de la válvula EGR.

Pistón (Continuación)

71. Enchufe el conector eléctrico del sensor TP.

72. Enchufe el conector de desviación del control de aire de

mínimo (IAC).

73. Conecte la manguera de ventilación del cigüeñal (6853)

al cuerpo de mariposa (9E926).
