Ford Explorer / Mercury Mountaineer. Manual - parte 278

Motor— 5.0L

303-01C-19

303-01C-19

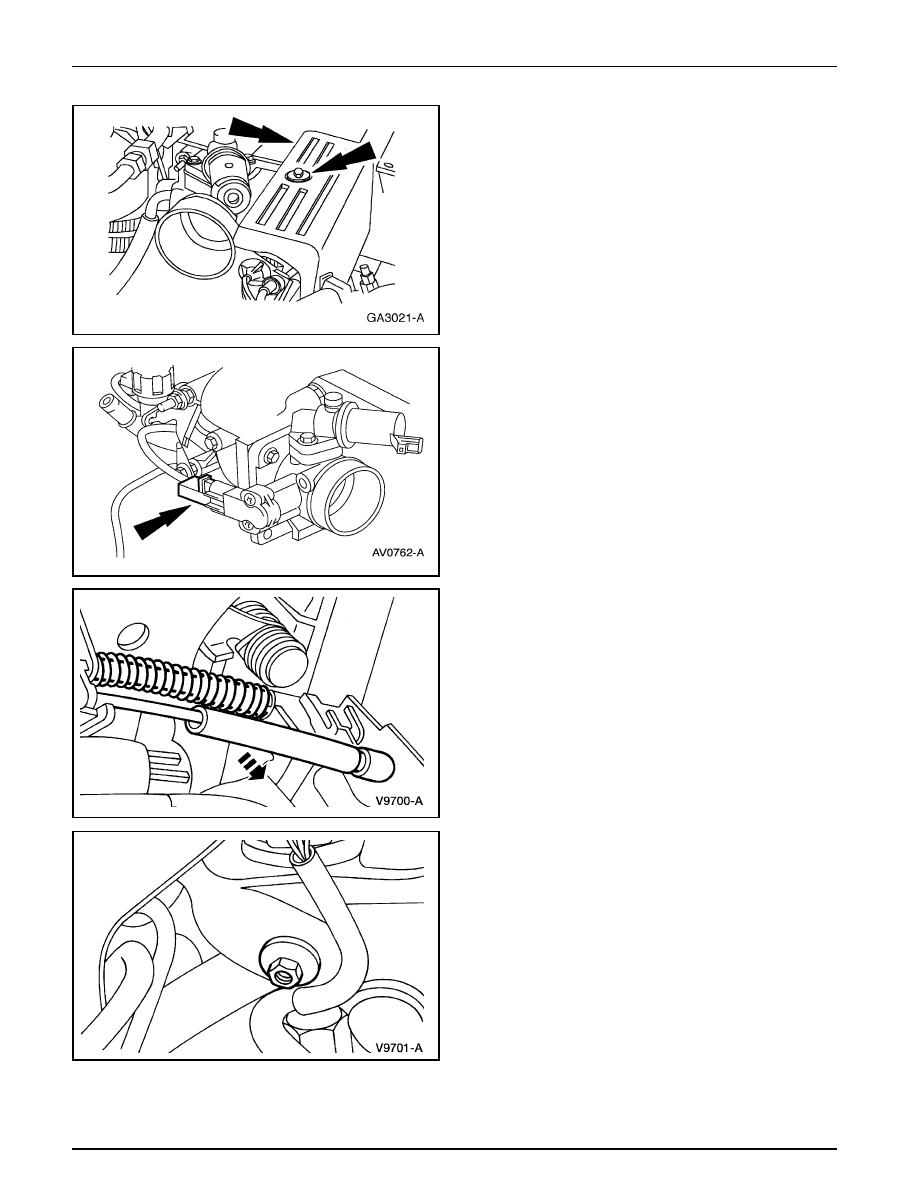

4.

Remueva el tornillo y el protector del control del
acelerador (9E766).

REPARACION EN EL VEHICULO (Continuación)

5.

Desenchufe el conector eléctricos del sensor de posición
del cuerpo de mariposa (TP).

6.

Desconecte de la articulación de la mariposa de
aceleración, el cable del acelerador (9A758).

7.

Remueva la tuerca.

Motor— 5.0L

303-01C-20

303-01C-20

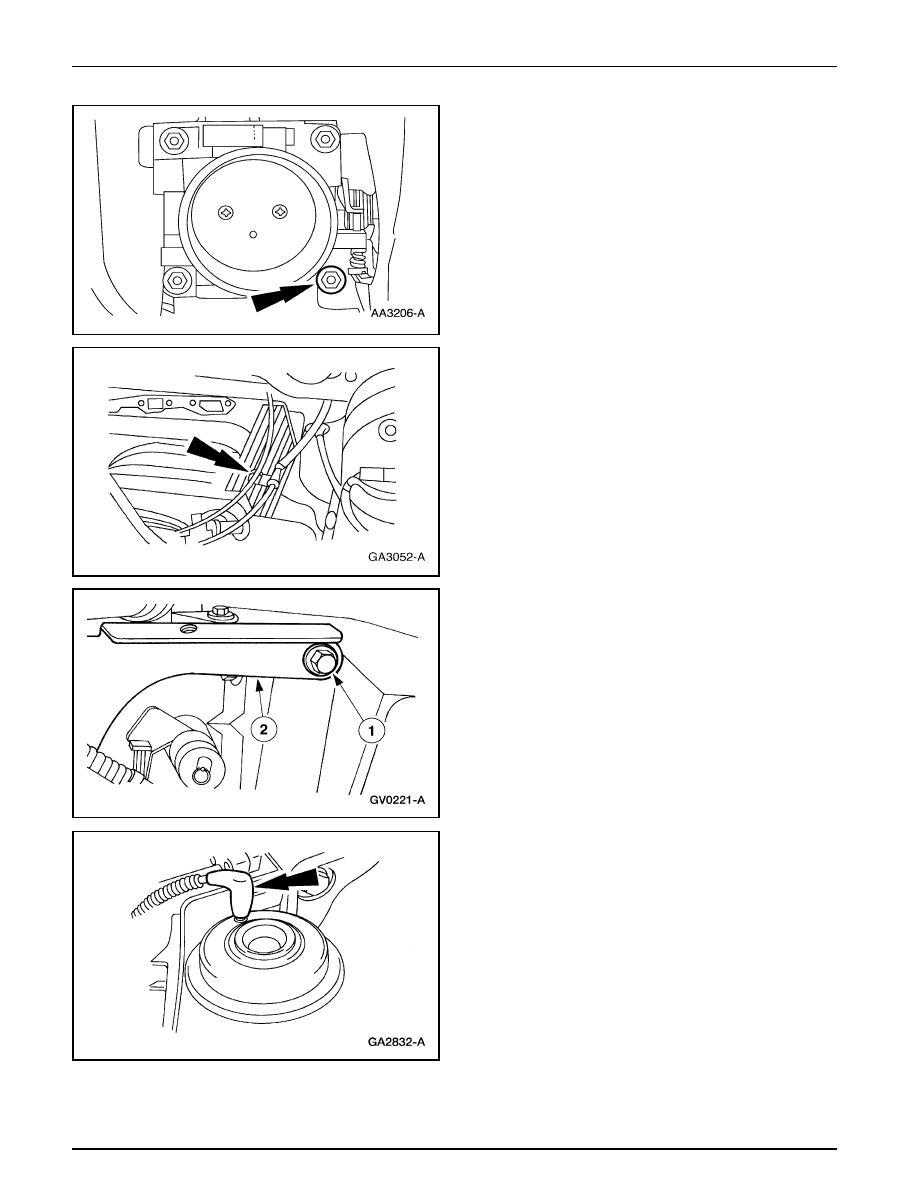

8.

Remueva la otra tuerca.

REPARACION EN EL VEHICULO (Continuación)

9.

Remueva de la horquilla de retención, los cables del
acelerador y del control de crucero.

10. Remueva el soporte del cable del acelerador (9723).

1

Remueva la tuerca.

2

Remueva el soporte del cable del acelerador.

11. Desacople el conector del vacío de la válvula EGR.

Motor— 5.0L

303-01C-21

303-01C-21

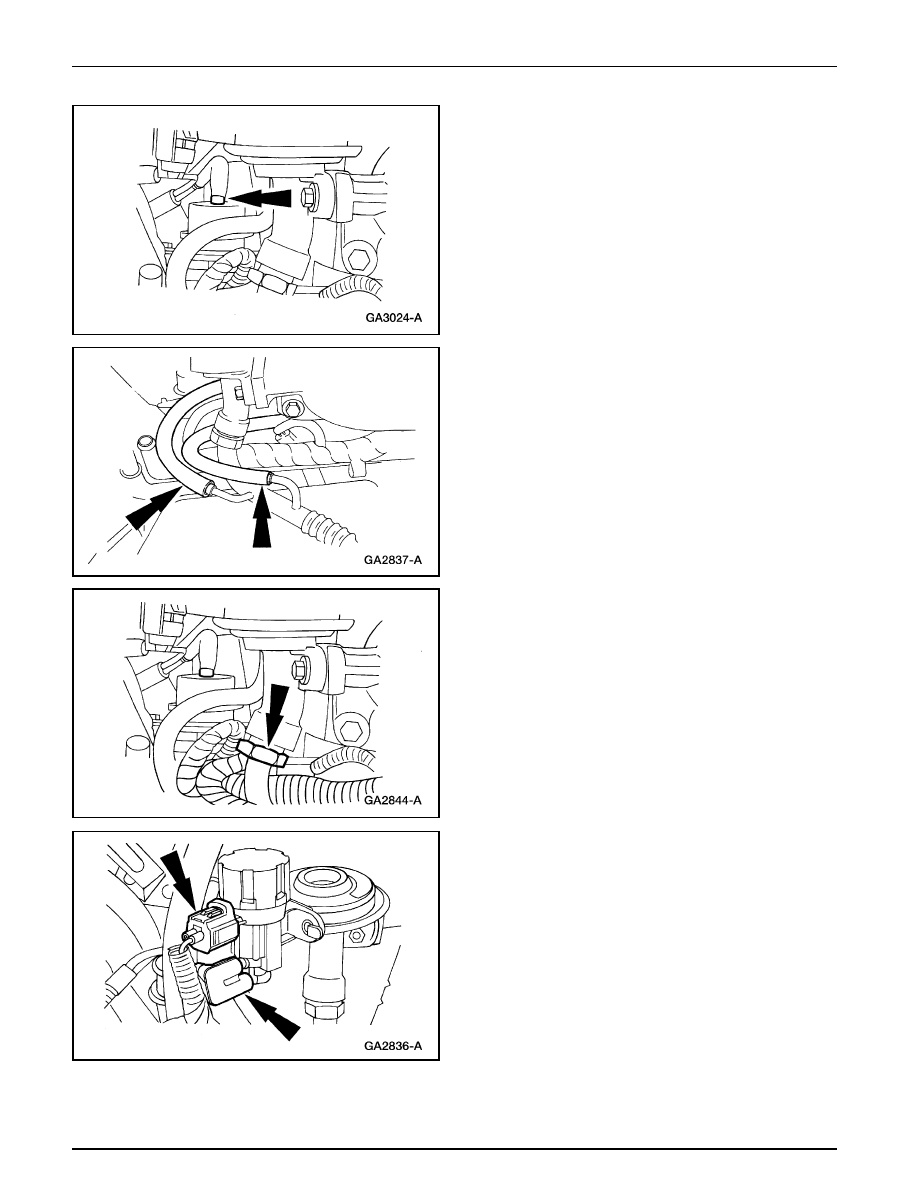

12. Desacople la conexión de vacío del regulador de presión

de combustible.

REPARACION EN EL VEHICULO (Continuación)

13. Desconecte las dos mangueras del transductor de presión.

14. Desconecte el acoplamiento de la válvula EGR superior

al conducto del múltiple de escape.

15. Desenchufe las siguientes conexiones:

•

el conector eléctrico del regulador de vacío del motor
(EVR)

•

el conector del regulador de vacío (EVR)

Motor— 5.0L

303-01C-22

303-01C-22

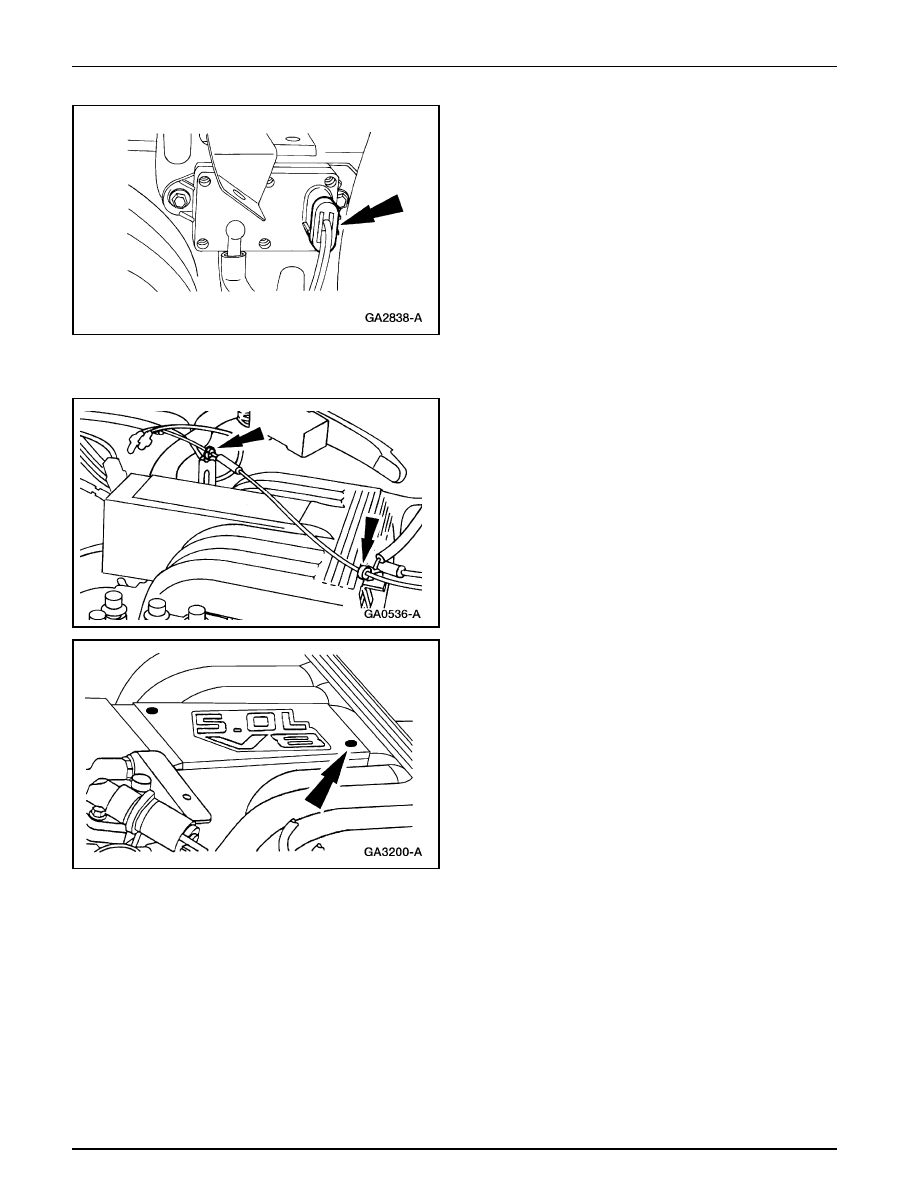

16. Desenchufe el conector eléctrico del transductor de

contrapresion del EGR.

REPARACION EN EL VEHICULO (Continuación)

17. Remueva el soporte de la bobina de ignición. Para

información adicional, refiérase a la Sección  303-07C.

18. Desacople de las horquillas de retención del múltiple de

admisión superior, el cable del acelerador.

19. Remueva los tornillos y la tapa de la admisión.
