Ford Explorer / Mercury Mountaineer. Manual - parte 276

Motor— 5.0L

303-01C-11

303-01C-11

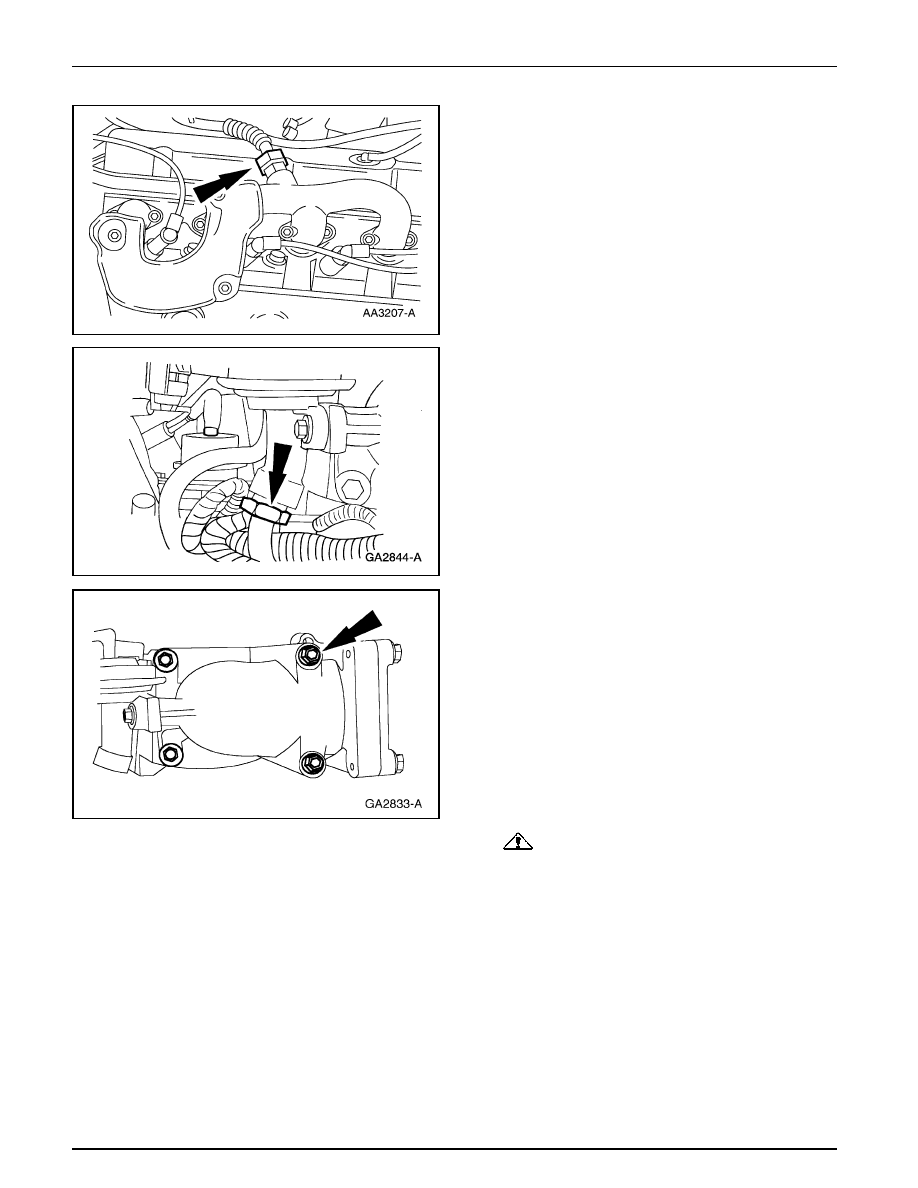

13. Desconecte el acoplamiento inferior de la válvula EGR

al conducto  del múltiple de escape.

REPARACION EN EL VEHICULO (Continuación)

14. Desconecte el acoplamiento superior de la válvula EGR

al conducto del múltiple de escape y remueva el tubo de
la válvula EGR al múltiple (9D477).

15. Nota:  Los espárragos deben ser removidos antes de

desmontar el espaciador del EGR. Utilice dos tuercas
apretadas entre sí para remover los espárragos.

Remueva los pernos y el espaciador del EGR.

16.

CUIDADO: Los cables de bujías deben ser

conectados a los apropiados terminales en la bobina
de ignición y a las bujías. Marque la ubicación de los
cables de bujías.

Desconecte el cable de bujía número 4, en el lado derecho.

Motor— 5.0L

303-01C-12

303-01C-12

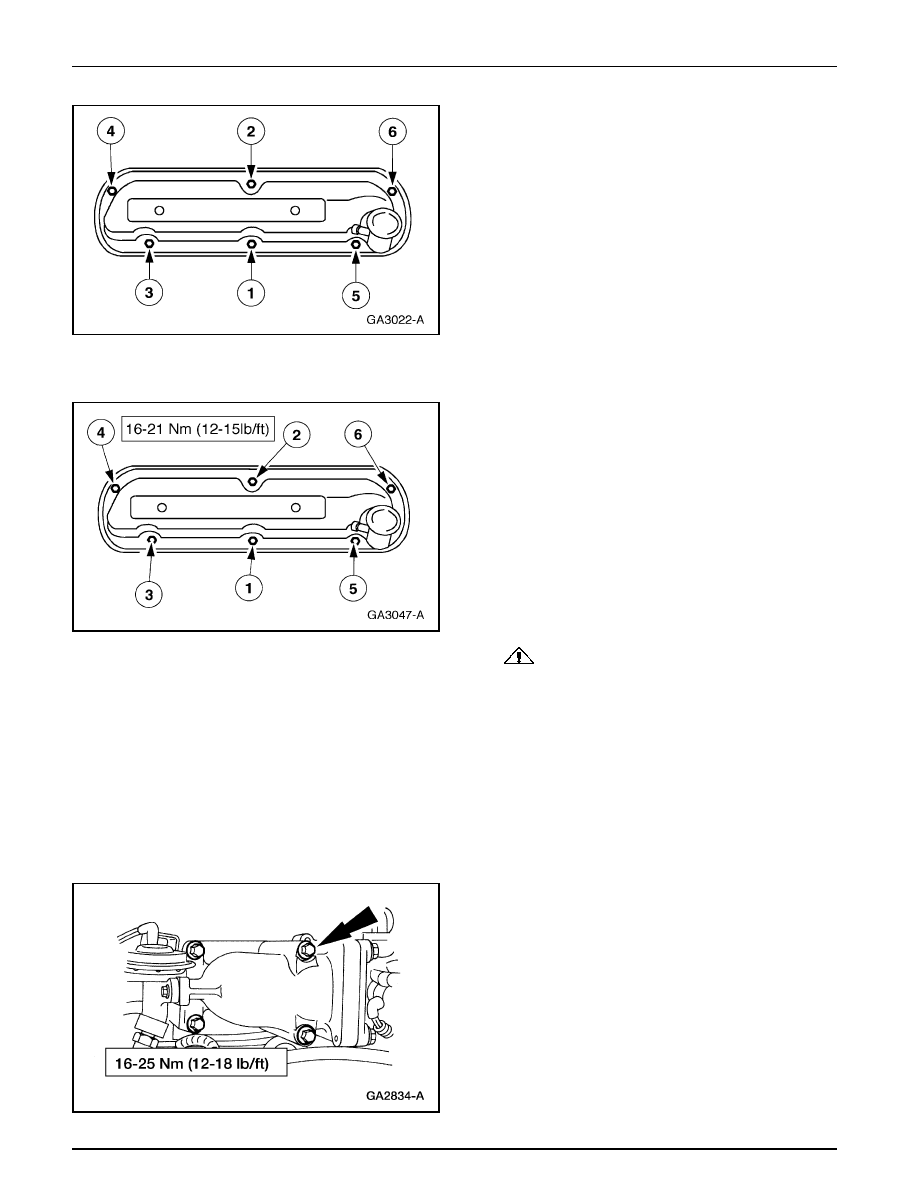

17. Remueva los seis tornillos de la tapa de válvulas del lado

derecho.

REPARACION EN EL VEHICULO (Continuación)

Instalación

1.

Nota: Asegúrese de que los bordes estampados y biselados
del portador de acero, en la nueva empacadura de la tapa
de válvulas derecha (6584), quede hacia arriba.

Instale la tapa de válvulas derecha (6582).

2.

CUIDADO: Limpie el espaciador del EGR y las

superficies de la empacadura del cuerpo de mariposa
con Limpiador de Superficies Metálicas
F4AZ-19A536-RA o un equivalente con la
especificación Ford WSE-M5B392-A y una espátula
de Teflon® o de madera dura. Evite el uso de espátulas
metálicas o de materiales abrasivos cuando remueva
el material de la antigua empacadura, para evitar
producir fugas de vacío o daños a los conductos del
EGR.

En los modelos antiguos, instale la empacadura del
espaciador del EGR.

3.

Instale el espaciador del EGR y los tornillos.

Motor— 5.0L

303-01C-13

303-01C-13

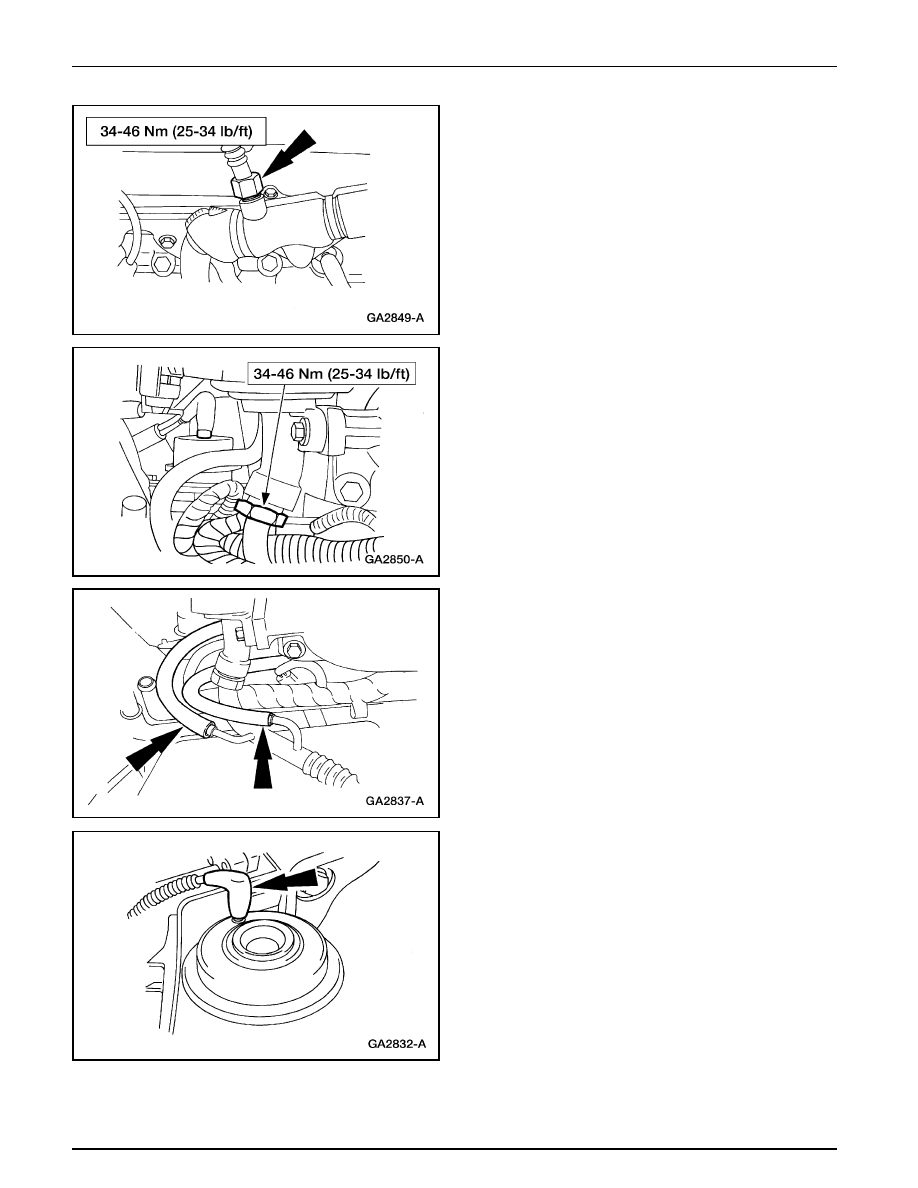

4.

Conecte la tuerca inferior de la válvula EGR al conducto
del múltiple de escape.

REPARACION EN EL VEHICULO (Continuación)

5.

Conecte la tuerca superior de la válvula EGR al conducto
del múltiple de escape.

6.

Conecte las dos mangueras del transductor de presión de
EGR.

7.

Acople el conector de vacío de la válvula EGR.

Motor— 5.0L

303-01C-14

303-01C-14

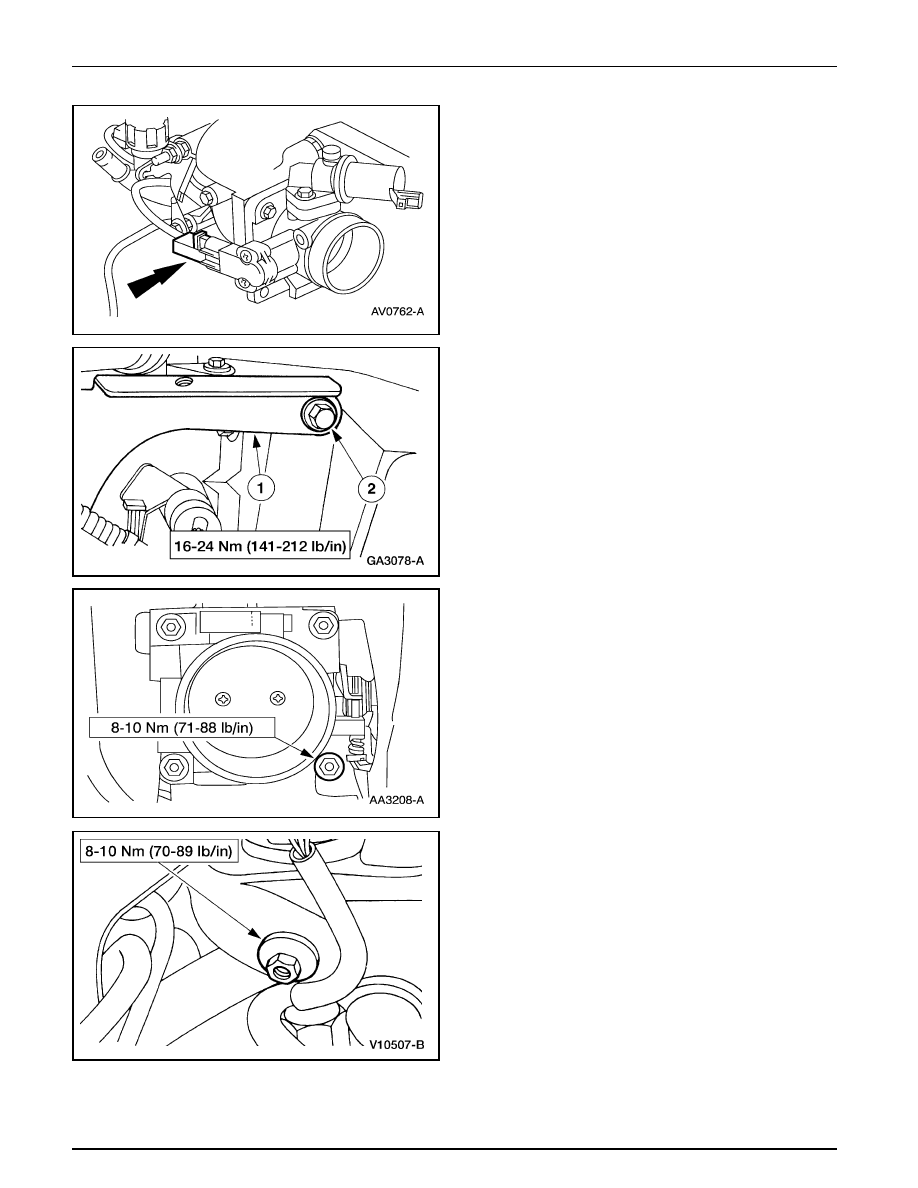

8.

Enchufe el conector del sensor TP.

REPARACION EN EL VEHICULO (Continuación)

9.

Instale el soporte del cable del acelerador.

1

Sitúe el soporte del cable del acelerador.

2

Instale el tornillo.

10. Instale la tuerca.

11. Instale la otra tuerca.
