Ford Explorer / Mercury Mountaineer. Manual - parte 275

Motor— 5.0L

303-01C-7

303-01C-7

15

6518

Cuña de retención del resorte de
válvula

16

6518

Cuña de retención de resorte de
válvula

17

6517

Forro de retención de resorte de
válvula

18

6514

Retén  de resorte de válvula

19

6513

Resorte de válvula

20

6A517

Sello de vástago de válvula

21

6049

Cabeza de cilindros – (LI)

22

6507

Válvula de admisión

23

6505

Válvula de escape

24

9278

Sensor de presión de aceite

25

6375

Volante

26

6A372

Placa posterior del motor

27

6701

Sello de aceite trasero del cigüeñal

28

6303

Cigüeñal

29

6A338

Cojinete principal del cigüeñal –
inferior (se requieren 4)

30

6A339

Cojinete principal de empuje del
cigüeñal

31

6325

Tapa de cojinete principal No. 5

32

6327

Tapa de cojinete principal No. 4

33

6330

Tapa de cojinete principal No. 3

34

6334

Tapa de cojinete principal No. 2

35

6329

Tapa de cojinete principal No. 1

36

6210

Tapa de biela

37

6306

Engranaje del cigüeñal

38

6316

Polea del cigüeñal

39

6268

Cadena/correa de tiempo

40

388907

Cuña del cigüeñal

41

6200

Biela

42

6337

Cojinete principal de empuje del
cigüeñal – superior (se requieren 4)

43

6333

Cojinete principal del cigüeñal –
superior (se requieren 4)

44

6161

Espaciador de control de aceite

45

6159

Anillo de control de aceite

46

6152

Anillo de compresión

47

6150

Anillo de compresión

48

6159

Anillo de control de aceite

49

6110

Pistón

50

6135

Pasador de pistón

51

6600

Bomba de aceite

52

6625

Empacadura del tubo de admisión de
la bomba de aceite

53

6622

Tapa y tubo del colador de la bomba
de aceite

54

6A618

Eje intermedio de la bomba de aceite

55

6261

Cojinete de árbol de levas No. 1

56

6262

Cojinete de árbol de levas No. 3

57

2663

Cojinete de árbol de levas No. 5

58

391269

Pasador del árbol de levas

59

6256

Engranaje del árbol de levas

60

6269

Placa de empuje del árbol de levas

61

6267

Cojinete No. 2 del árbol de levas

62

6270

Cojinete No. 4 del árbol de levas

63

6250

Arbol de levas

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

DIAGNOSTICO Y PRUEBA

Motor

Fallas mecánicas; para información adicional, refiérase a la
Sección 303-00.

Fallas de maniobrabilidad; para información adicional,
refiérase al Manual de Diagnóstico de Control del Tren de
Potencia/Emisiones

1

.

1

Puede ser adquirido por separado.

Motor— 5.0L

303-01C-8

303-01C-8

REPARACIONES EN EL VEHICULO

Tapa de Válvulas – LD

Remoción

1.

Desconecte el cable negativo de la batería (14301). Para
información adicional, refiérase a la Sección  414-01.

2.

Remueva el conducto de descarga del purificador de aire
(9B659).

•

Desenchufe el conector del sensor IAT.

•

Afloje las dos abrazaderas y remueva el conducto de
descarga del purificador de aire.

•

Remueva la manguera del PCV del tubo de descarga
del purificador de aire.

3.

Desenchufe el conector de la válvula de control de aire
de mínimo (IAC).

4.

Remueva el perno y el zócalo del control del acelerador
(9E766).

Motor— 5.0L

303-01C-9

303-01C-9

REPARACION EN EL VEHICULO (Continuación)

5.

Desconecte el cable del acelerador (9A758) de la
articulación del mecanismo de aceleración.

6.

Remueva la tuerca de retención del soporte del cable del
acelerador.

7.

Remueva la otra tuerca.

8.

Remueva el acelerador y los cables de control de crucero
de la horquilla de retención.

Motor— 5.0L

303-01C-10

303-01C-10

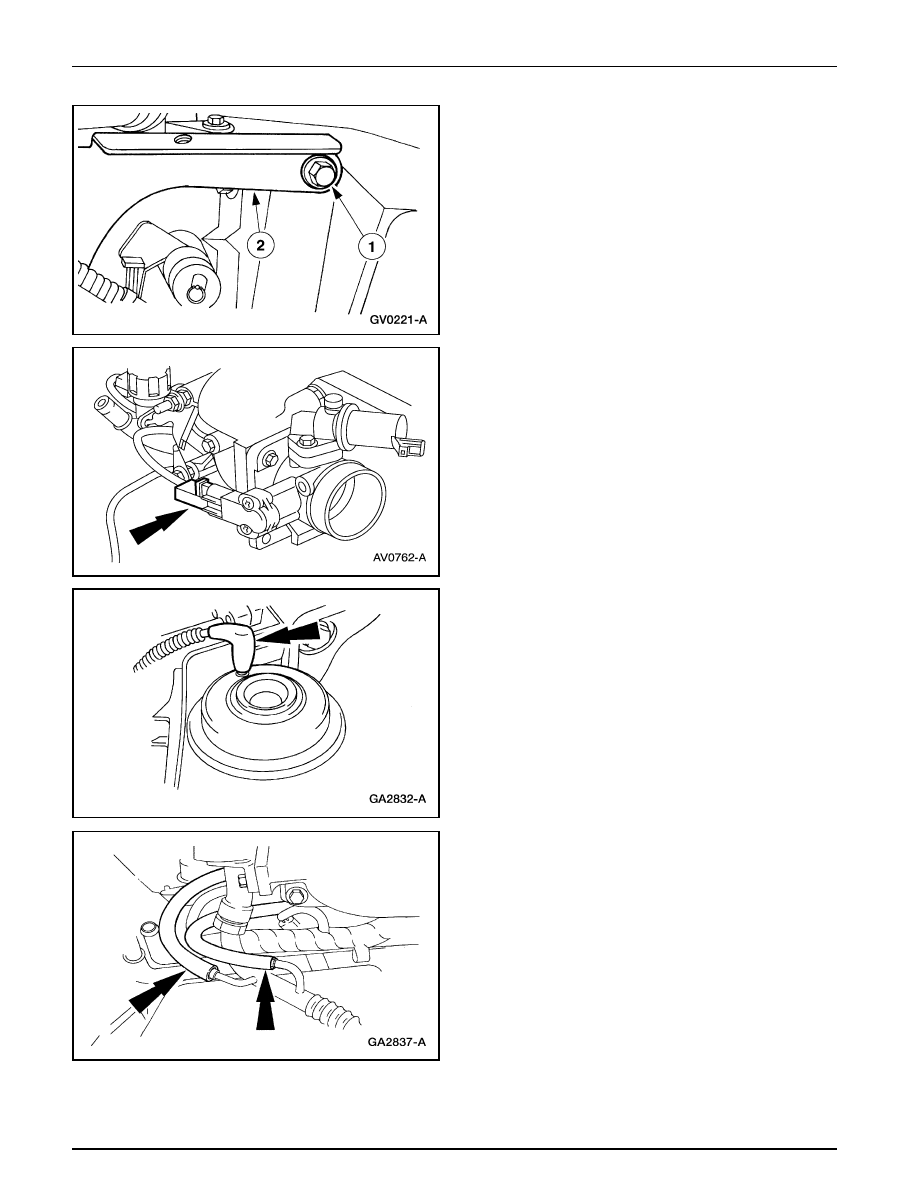

9.

Remueva el soporte del cable del acelerador (9723).

1

Remueva la tuerca.

2

Remueva el soporte del cable del acelerador.

REPARACION EN EL VEHICULO (Continuación)

10. Desenchufe el conector del sensor TP.

11. Remueva el conector de vacío del EGR.

12. Desconecte las dos mangueras del transductor de presión.
