Ford Explorer / Mercury Mountaineer. Manual - parte 273

Motor — 4.0L SOHC

303-01B-155

Especificaciones Generales

Item

Especificación

ESPECIFICACIONES (Continuación)

Ancho, Anillo Inferior

1.728-1.74 (.068-.069)

de Compresión, mm (Pul.)

Holgura Lateral, Superior de

.050-.082 (.002-.003)

Compresión, mm (Pul.)

Holgura Lateral, Inferior de

.050-.082 (.002-.003)

Compresión, mm (Pul.)

Entrehierro, Anillo Tope de

.200-.450 (.008-.018)

Compresión, mm (Pul.)

Entrehierro, Anillo Inferior de

.450-.700 (.018-.028)

Compresión, mm (Pul.)

Sistema de Lubricación

Presión del Resorte de la

61.3-66.3 Nm

Válvula de Alivio, Lbs. a

(45.100-48-730 Lbs. /pie)

35.3 mm (1.39 Pul)

Holgura Entre Eje Motriz

.02-.031 (.0007-.0012)

y Cubierta, mm (Pul)

Juego Entre Válvula de

.015-.03 (.0007-.0012)

Alivio y Cubierta, mm (Pul)

Holgura Axial Máxima de

.014-.044 (.0006-.0017)

Conjunto de Rotor, mm (Pul)

Holgura Axial, Pista Exterior,

.06-.12 (.0002-.0004)

mm (Pul)

Capacidad aceite de motor,

3.8 (4)

litros (cuartos)

Tinta

Tinta de Aceite de

ESE-M99C103-B1

Motor Diesel
164-R3708

Apriete los pernos de cojinetes de árbol de levas a 15 Nm
(134 Lbs./Pul.) cuando mida la holgura del muñón.

Sin cambiar el filtro.

Pernos del Soporte del Motor

41-54

31-39

—

Tuerca del Soporte del

Conducto de A/C

17-23

4 13-16

—

Perno del Múltiple del

18-24 4

14-18

—

Compresor del A/C

Tornillo del Soporte del

2.1-2.9

—

19-25

Cable del Acelerador

Pernos del Protector

4 3.1-4.3

—

27-38

del Control del Acelerador

Pernos del Eje de Balance

26-28

19-21

—

Guía de la Cadena del

9-11

—

80-97

Eje de Balance

Pernos del Tensor

28-30

21-22

—

del Eje de Balance

Pernos del Casquillo

(1)

—

de Cojinete de Árbol de Levas

Especificaciones de Torque

Descripción

Lb/Ft

Lb/In

Perno del Piñón del

—

Árbol de Levas

Perno Retén del Cassette

10-14

—

89-123

Perno Retén del Cassette

9-11

—

80-97

Pernos de la Biela

(1)

—

Perno del Damper

(1)

—

del Cigüeñal

Perno de la Polea

26-38

20-28

—

Pernos de la Culata

(1)

—

Conexiones del tubo

—

de la Válvula EGR

Sensor de Temperatura

8-13

6-9

—

del Refrigerante del Motor
(ECT)

Conector Eléctrico del Motor

5.2-7.2

—

46-64

Pernos de la Tapa Delantera

17-21

13-15

—

del Motor

Pernos del Eslabón de

35-39

26-29

—

Alzada del Motor

Pernos del Múltiple de

34-46

25-33

—

Escape al Tubo de Escape

Tuercas del Múltiple de

20-25

15-18

—

Escape

Pernos del Volante

(1)

—

Pernos del Múltiple

—

de Alimentación de la
Inyección de Combustible

Perno del Cassette Delantero

17-21

13-15

—

Tuerca del Cable de

—

Tierra del PCM

Pernos del Soporte

40-45

30-33

—

del Acelerador

Pernos del Soporte del

35-40

26-29

—

Manguera del Calefactor

Tensor Hidráulico

—

del Árbol de Levas LD

Tensor Hidráulico

—

del Árbol de Levas LI

Adaptador IABV

8-10

—

71-88

Pernos de la Guía

17-21

13-15

—

de la Cadena del Eje
Intermedio

Pernos del Tensor

8-10

—

71-88

de la Cadena del
Eje Intermedio

Perno del Piñón

(1)

—

del Eje Intermedio

Perno del Piñón

(1)

—

Trasero del Eje Intermedio

Pernos de la Lámina de

9-13

—

80-115

Empuje del Eje Intermedio

22-28

16-21

—

Sensor de Pistoneo

Especificaciones de Torque

Descripción

Lb/Ft

Lb/In

Motor — 4.0L SOHC

303-01B-156

Pernos y Tuercas del Marco

(1)

—

de la Escalera

Pernos del Múltiple Inferior

12-14

—

107-123

de Admisión

Pernos del Casquillo

90-104

67-74

—

de Cojinete 4

Filtro de Derivación

11-15

—

97-132

de Aceite

Perno del Adaptador

35-40

26-29

—

del Filtro de Aceite
Perno del Soporte

del tubo Indicador del Nivel

20-30

15-22

—

de Aceite

Pernos del Cárter de Aceite

8-10

—

71-88

Tapón de Drenaje del

22-30

17-22

—

Cárter de Aceite

Sensor de Presión de Aceite

11-16

9-11

—

Pernos de la Bomba

17-21

13-15

—

de Aceite

Conjunto del Accionador

17-21

13-15

—

de la Bomba de Aceite

Pernos de la Malla y tubo

9-13

—

80-115

de la Bomba de Aceite

Perno del Módulo de

5-7

—

45-61

Control del Tren
Motriz (PCM)

Tuerca del Conducto

15-22

11-16

—

de Presión de la Dirección
Hidráulica

Perno del Cassette Trasero

12-14

—

106-123

Tornillo del Soporte

2.1-2.9

—

19-25

del Cable Accionador
del Control de Velocidad

Especificaciones de Torque

Descripción

Lb/Ft

Lb/In

ESPECIFICACIONES (Continuación)

Pernos del Alojamiento

9-13

—

80-115

del Termostato

Perno del Soporte del

41-54

31-39

—

Conducto de Enfriamiento
de la Transmisión

Pernos del Múltiple

—

Superior de Admisión

Pernos de la Tapaválvulas

8-10

—

71-88

Soporte de la Manguera

13-17

10-12

—

de Conducción de
Vapor (VMV)

Pernos de la Bomba de Agua

8-11

6-8

—

Unidad Transmisora

8-13

6-9

—

del indicador de Temperatura
de Agua

Tuercas del Soporte de

88-132

65-97

—

Montaje del Motor

Pernos del Soporte de

60-80

44-59

—

Montaje del Motor

Pernos del Soporte del

—

Conducto de Combustible

Perno del Cassette y Piñón

(1)

—

al Eje Intermedio

Tuerca del Cable de

—

Tierra del PCM

Especificaciones de Torque

Descripción

Lb/Ft

Lb/In

(1) Refiérase al procedimiento para las especificaciones de

torque y la secuencia.

Motor— 5.0L

303-01C-1

Tabla Manual de Contenido

SECCION 303-01C Motor – 5.0L

APLICADO AL VEHICULO:

Explorer, Mountaineer

CONTENIDO

PAGINA

DESCRIPCION Y OPERACION

Motor ............................................................................................................................................... 303-01C-2

Componentes Externos ................................................................................................................ 303-01C-4
Componentes Internos ................................................................................................................. 303-01C-6

DIAGNOSTICO Y PRUEBA

Motor ............................................................................................................................................... 303-01C-7

REPARACIONES EN EL VEHICULO

Sello de Aceite Delantero del Cigüeñal .........................................................................................  303-01C-43
Polea del Cigüeñal .........................................................................................................................  303-01C-40
Sello de Aceite Trasero del Cigüeñal .............................................................................................  303-01C-44
Cabeza de Cilindros .......................................................................................................................  303-01C-65
Múltiple de Escape – LI ..................................................................................................................  303-01C-53
Múltiple de Escape – LD ................................................................................................................  303-01C-57
Volante ...........................................................................................................................................  303-01C-71
Múltiple de Admisión – Inferior ......................................................................................................  303-01C-30
Múltiple de Admisión – Superior ....................................................................................................  303-01C-18
Tapa de Válvulas – LI .....................................................................................................................  303-01C-16
Tapa de Válvulas – LD .....................................................................................................................  303-01C-8
Sello de Válvulas ...........................................................................................................................  303-01C-52
Resorte de Válvula .........................................................................................................................  303-01C-50
Levantaválvulas .............................................................................................................................  303-01C-46

Volante

Motor ............................................................................................................................................. 303-01C-72

Motor

Motor ............................................................................................................................................. 303-01C-85

Motor

Cabeza de Cilindros ..................................................................................................................... 303-01C-101
Pistones ....................................................................................................................................... 303-01C-103

Pistones

Motor ........................................................................................................................................... 303-01C-106

Motor

Motor ........................................................................................................................................... 303-01C-129

ESPECIFICACIONES ...................................................................................................................... 303-01C-142

Motor— 5.0L

303-01C-2

DESCRIPCION Y OPERACION

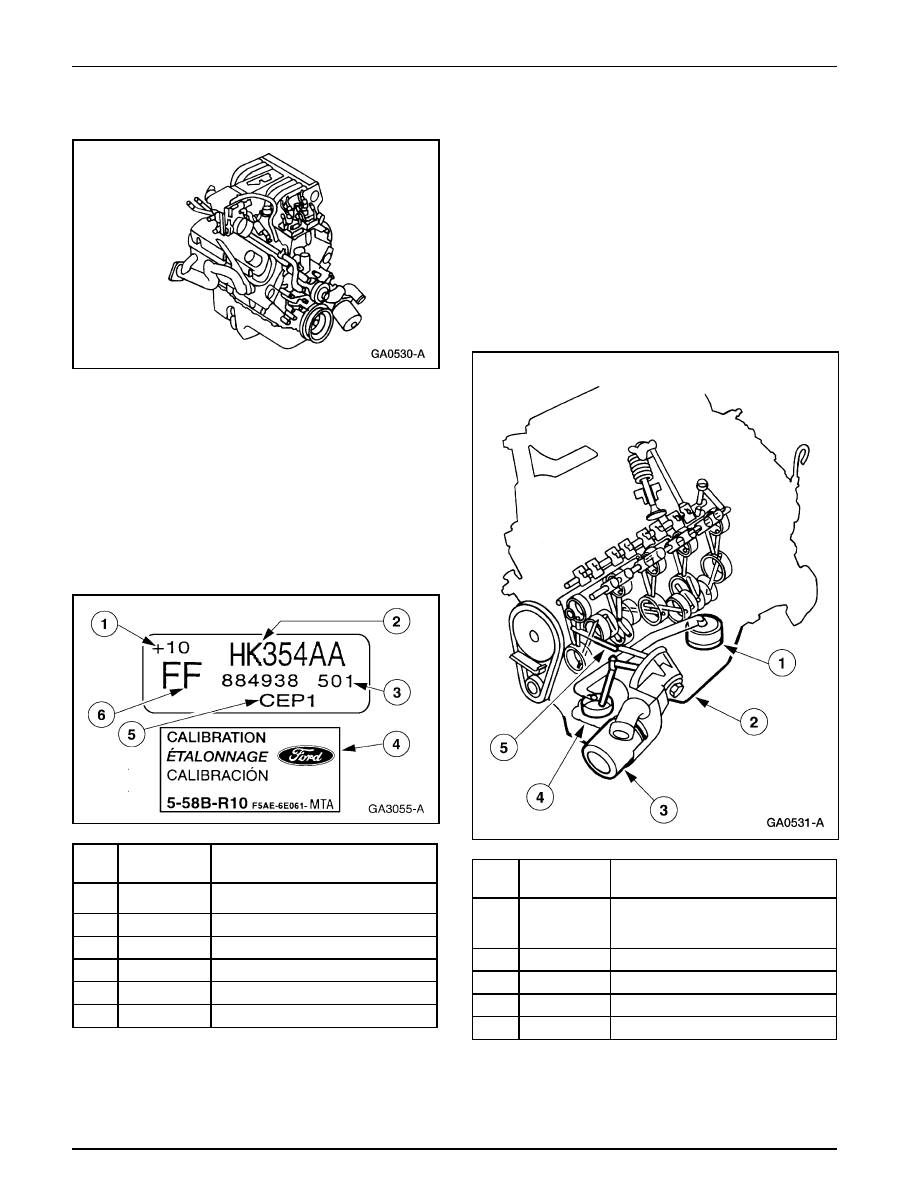

Motor

El bloque de cilindros está hecho con hierro de alta calidad,
con paredes delgadas. El cigüeñal (6303) tiene cinco cojinetes
principales (6333) y es de hierro vaciado con precisión. Los
pistones, pasadores y anillos (6102) son de aleación de
aluminio, chapados con estaño. Los balancines (6564) son
montados individualmente con pernos. Los levantaválvulas
(6500) son diseñados con rodillos hidráulicos. Estos motores
también son equipados con sistemas de múltiples de admisión
de aluminio.

Identificación del Motor

—

Sincronización inicial de la ignición

—

Código del motor

—

Fecha de construcción del motor

—

Etiqueta de calibración de Emisiones

—

Código de planta

—

Información de embarque

La etiqueta de información del código del motor, localizada
en la tapa de válvulas derecha (6582), contiene la fecha de
fabricación del motor, el código de la planta y el código del
motor.

La etiqueta del número de calibración de emisiones está
localizada en la puerta izquierda o en su batiente. Esta etiqueta
identifica el número de calibración del motor, el número de
código y el nivel de revisión.

Es importante que los códigos y el número de calibración
sean usados cuando se ordenen partes o se hagan
averiguaciones del motor.

Sistema de Lubricación del Motor

6622

Tapa y tubo del colador de la bomba
de aceite

6675

Cárter

6714

Filtro de desviación de aceite

6600

Bomba de aceite

—

Pasaje de aceite

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción
