Motor— 5.0L

303-01C-15

303-01C-15

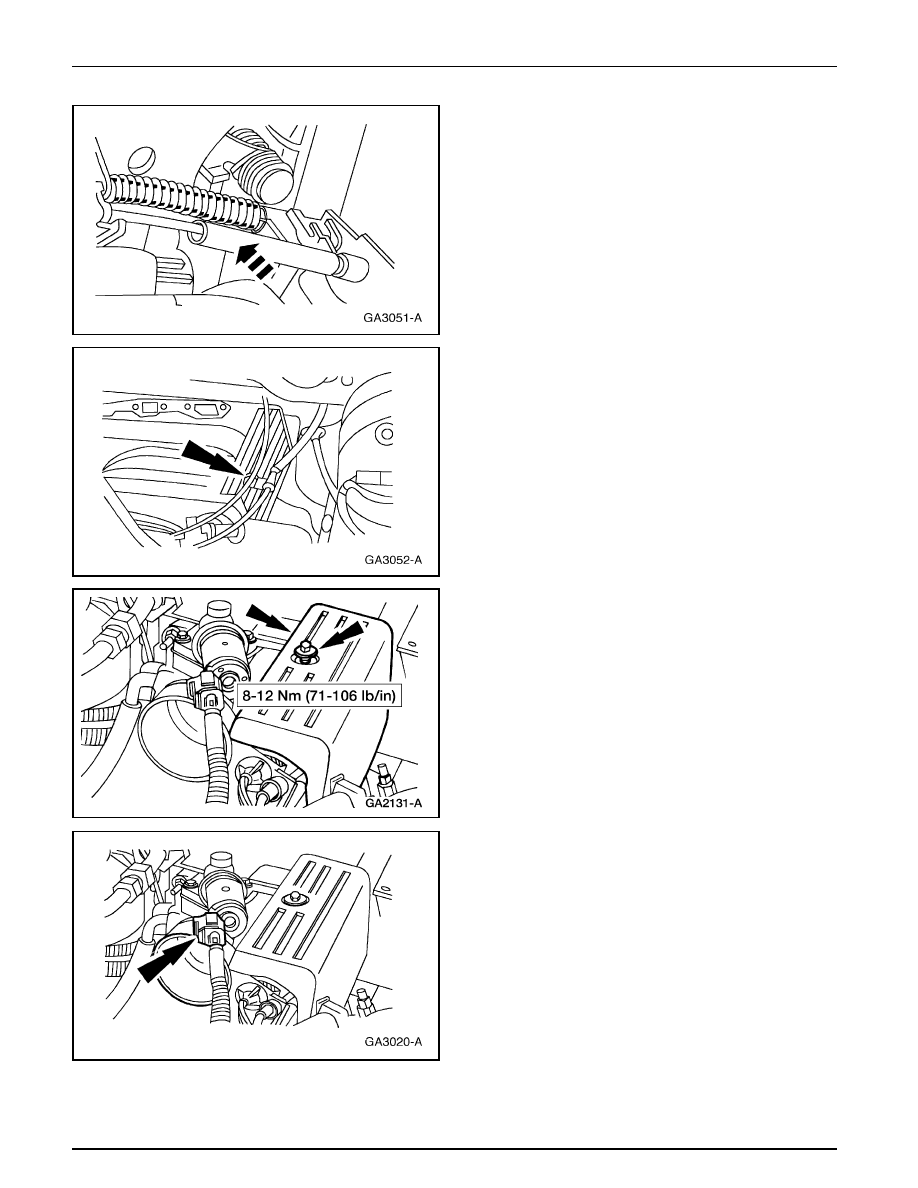

12. Conecte el cable del acelerador a la articulación de la

mariposa de aceleración.

REPARACION EN EL VEHICULO (Continuación)

13. Sitúe los cables del acelerador y del control de crucero en

las horquillas de retención.

14. Instale el protector del control del acelerador.

15. Enchufe el conector eléctrico del IAC.

Motor— 5.0L

303-01C-16

303-01C-16

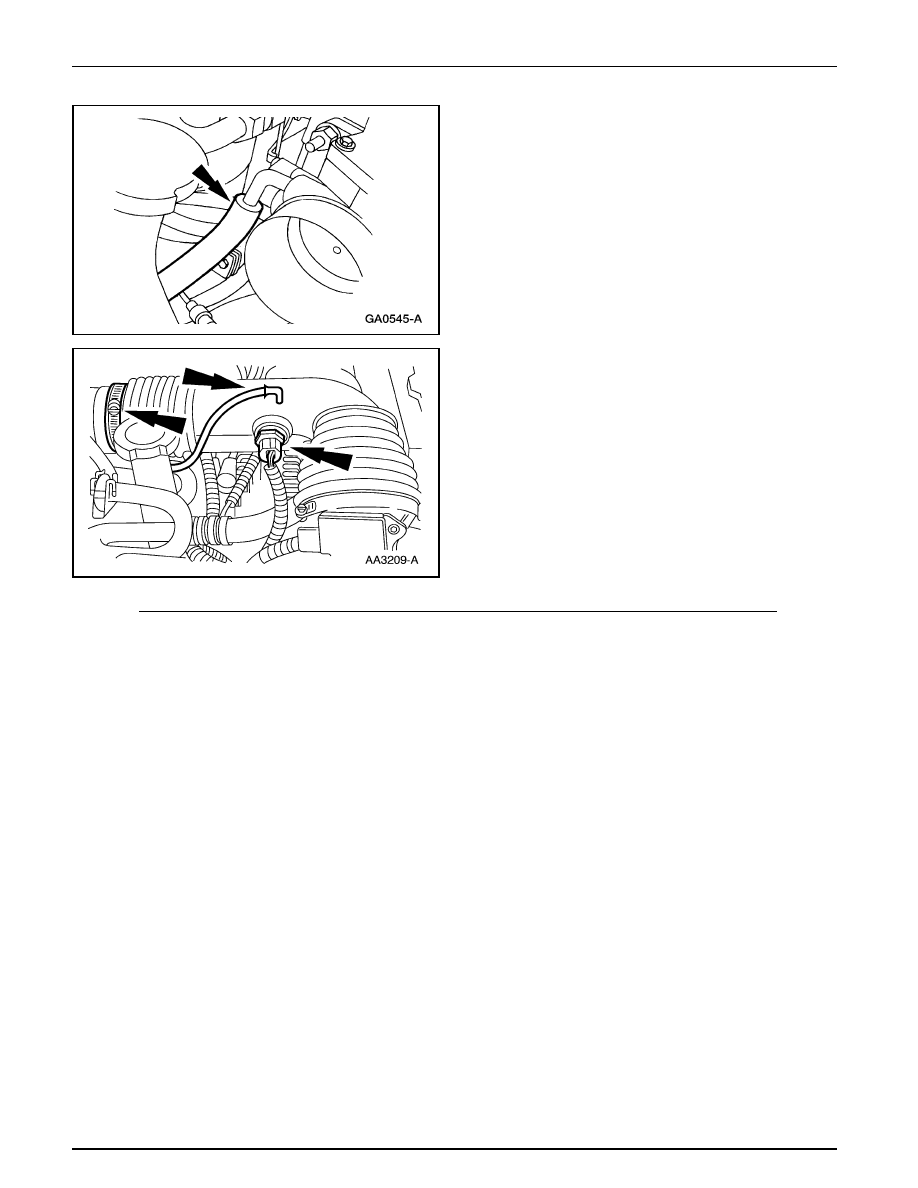

16. Conecte la manguera del PCV al cuerpo de mariposa.

REPARACION EN EL VEHICULO (Continuación)

17. Instale el conducto de descarga del purificador de aire.

•

Sitúe el  conducto de descarga del purificador de aire
y apriete las abrazaderas.

•

Enchufe el conector eléctrico del sensor IAT.

•

Conecte la manguera del PCV al conducto de descarga
del purificador de aire.

18. Conecte el cable de tierra de la batería.

Tapa de Válvulas – LI

Remoción

1.

Remueva el múltiple de admisión superior (9424). Para
información adicional, refiérase a Múltiple de Admisión
– Superior, en esta sección.

2.

Desconecte las tuberías de combustible. Para información
adicional, refiérase a la Sección  310-00.

Motor— 5.0L

303-01C-17

303-01C-17

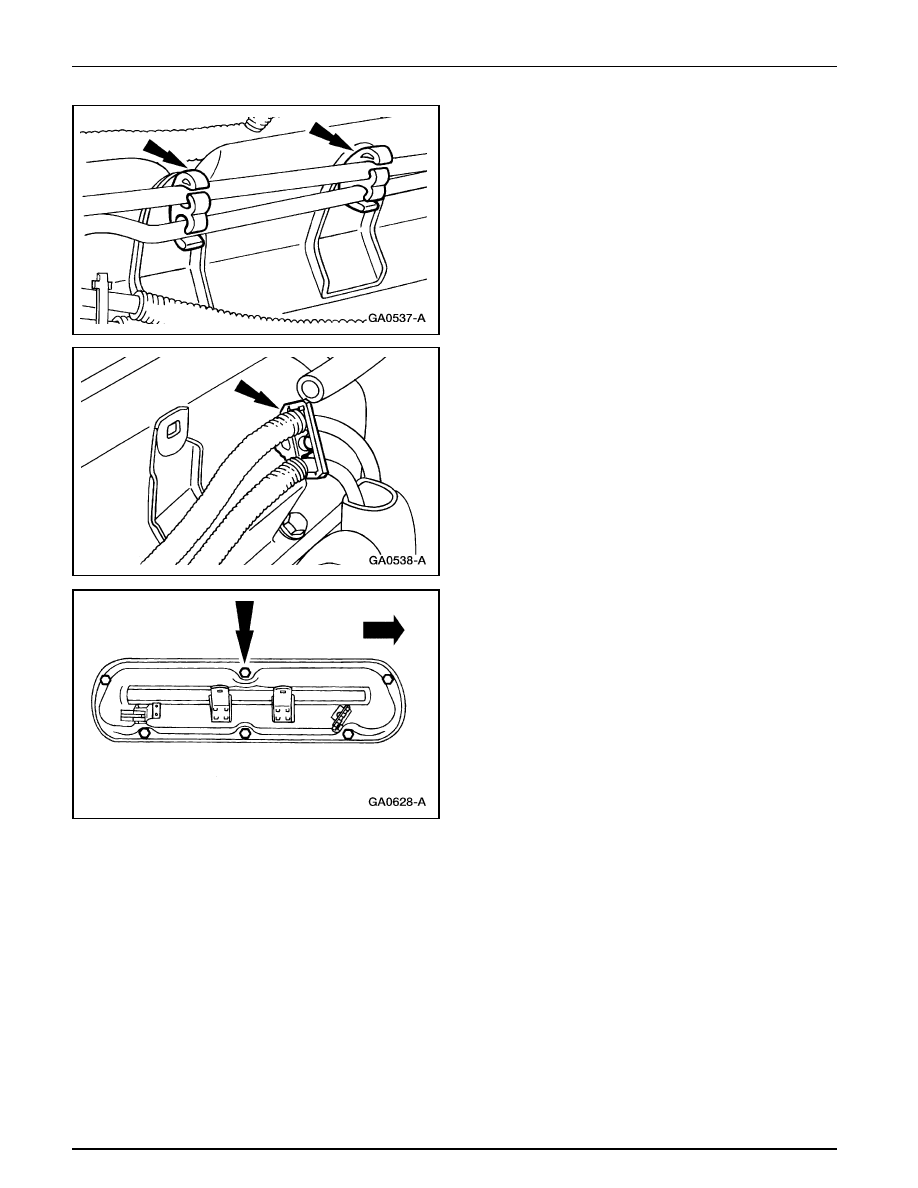

3.

Desconecte las tuberías de combustible de la tapa de
válvulas izquierda (6582) y colóquelas a un lado.

REPARACION EN EL VEHICULO (Continuación)

4.

Desconecte los cables de bujías de la tapa de válvulas
izquierda.

5.

Remueva los tornillos y la tapa de válvulas izquierda.

Motor— 5.0L

303-01C-18

303-01C-18

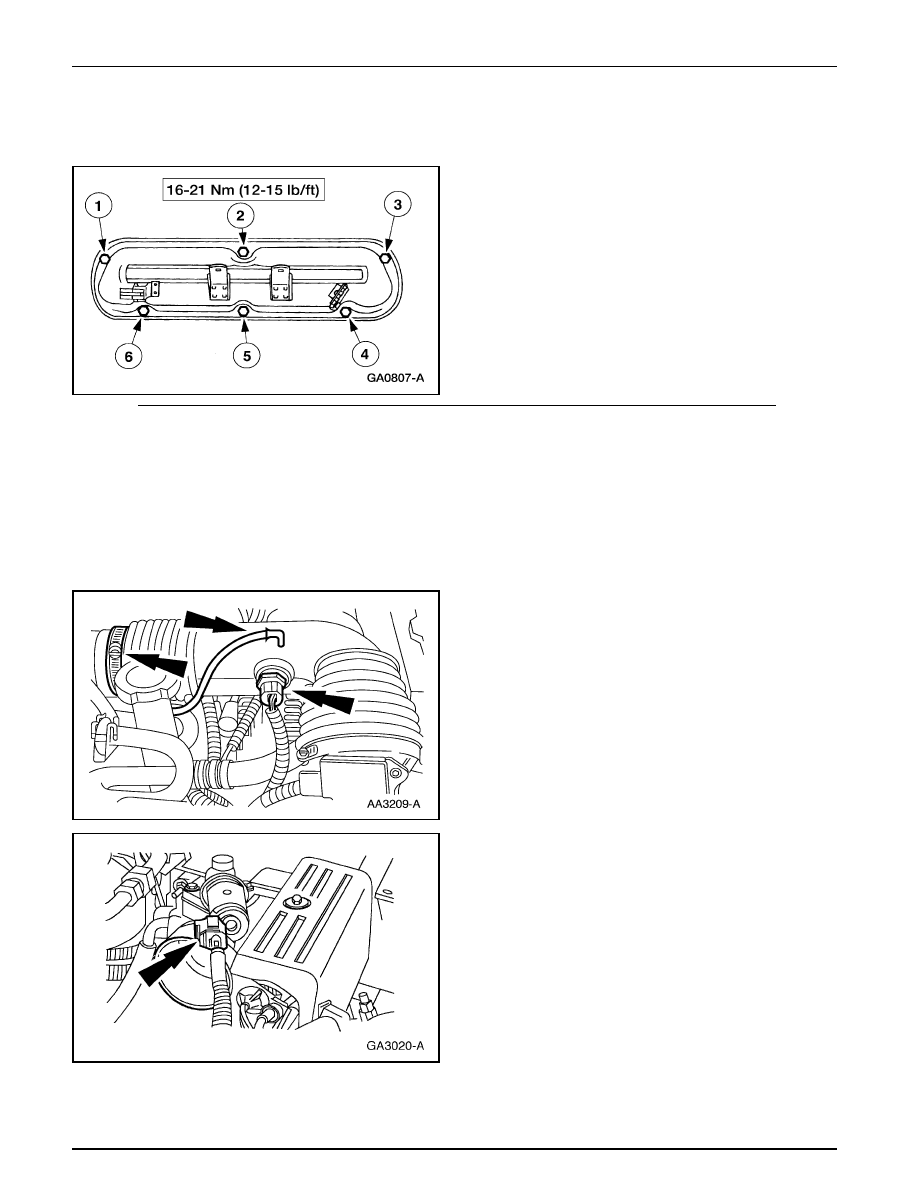

Instalación

1.

Nota: Asegúrese de que los bordes estampados y biselados
del portador de acero, en la nueva empacadura de la tapa
de válvulas derecha (6584), quede hacia arriba.

Para instalar, invierta el procedimiento de remoción.

REPARACION EN EL VEHICULO (Continuación)

Múltiple de Admisión – Superior

Remoción

1.

Desconecte el cable de tierra de la batería (14301). Para
información adicional, refiérase a la Sección  414-01.

2.

Remueva el conducto de descarga del purificador de aire
(9B659).

•

Desenchufe el conector eléctrico del sensor IAT.

•

Afloje las dos abrazaderas y remueva el conducto de
descarga del purificador de aire.

•

Remueva del conducto de descarga del purificador
de aire la manguera del PCV.

3.

Desenchufe el conector eléctrico del control de aire de
mínimo.
