Motor— 5.0L

303-01C-23

303-01C-23

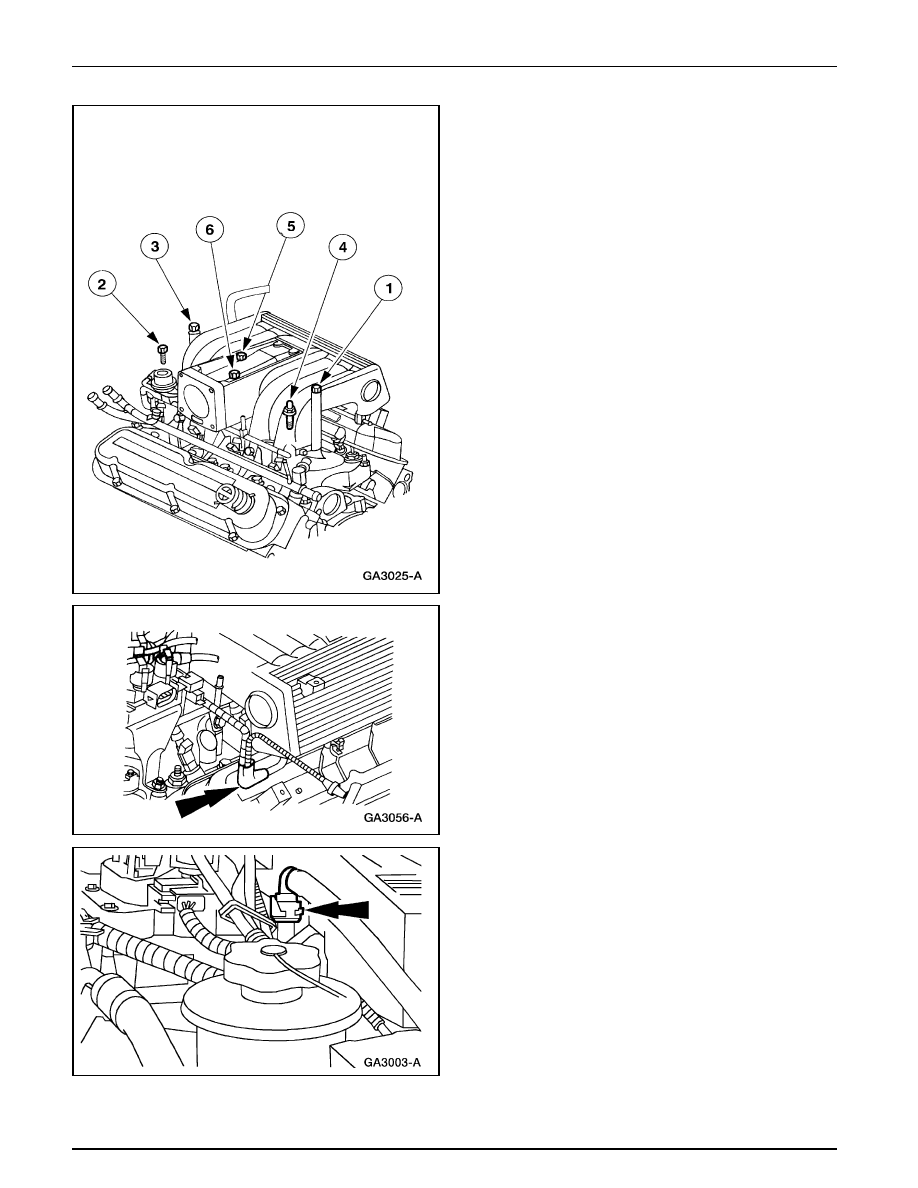

20. Remueva los tornillos en la secuencia indicada.

REPARACION EN EL VEHICULO (Continuación)

21. Desacople las dos conexiones de vacío de la parte

delantera del múltiple de admisión (9424).

22. Desconecte la tubería de expurgue de la válvula de control

de vapor (VMV).

Motor— 5.0L

303-01C-24

303-01C-24

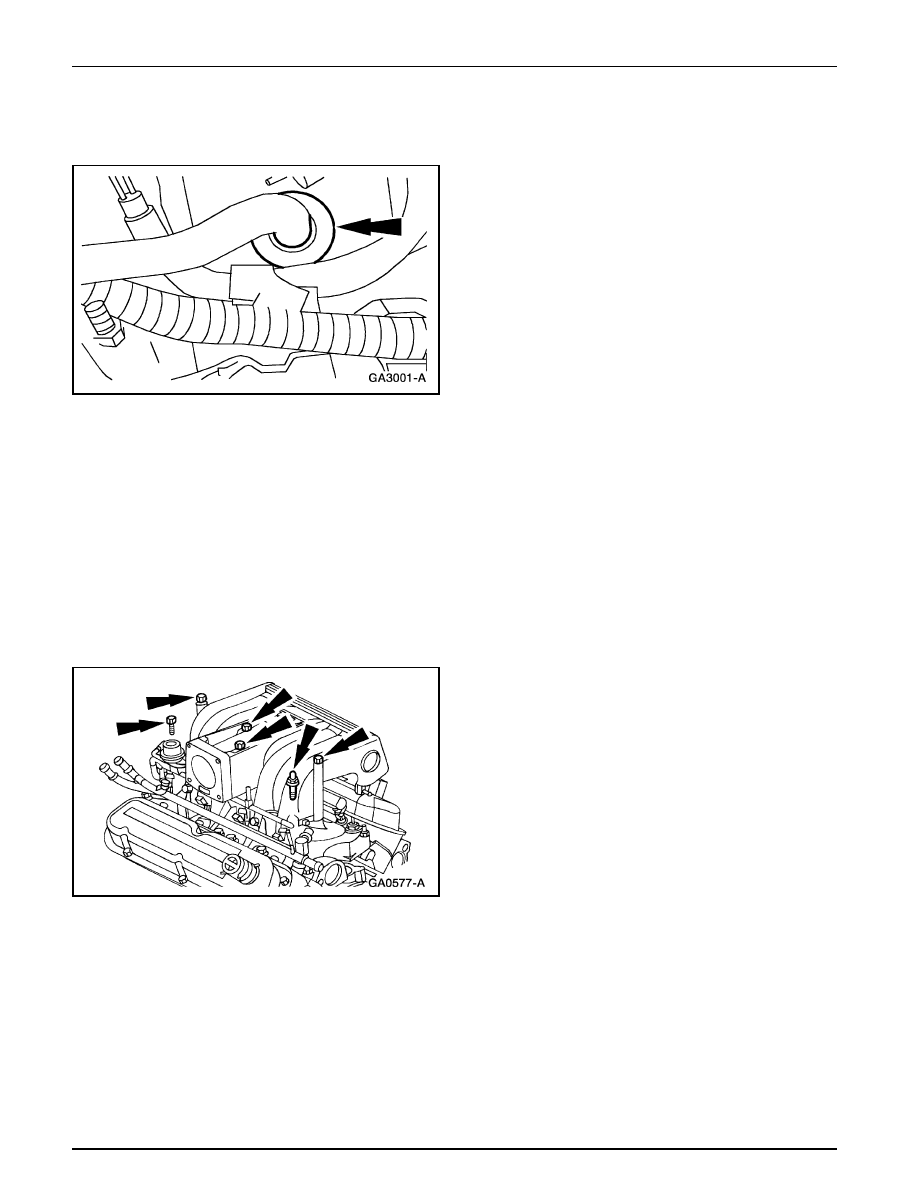

23. Desconecte la tubería de suministro de vacío al servofreno

en la conexión de la admisión superior izquierda trasera.

24. Desconecte la manguera de ventilación positiva del

cigüeñal (PCV), y las dos mangueras del calefactor del
PCV.

REPARACION EN EL VEHICULO (Continuación)

25. Remueva el múltiple de admisión superior y descarte la

empacadura.

Instalación

1.

Nota: Utilice Limpiador de Superficies Metálicas
F4AZ-19A536-RA o un equivalente con la especificación
Ford WSE-M5B392-A y una espátula plástica o de madera
adecuada para limpiar las superficies de la empacadura
del múltiple de admisión superior e inferior.

Limpie e inspeccione todas las superficies, instale nuevos
sellos y empacaduras.

2.

Sitúe el múltiple de admisión superior y la empacadura y
presente los tornillos.

Motor— 5.0L

303-01C-25

303-01C-25

3.

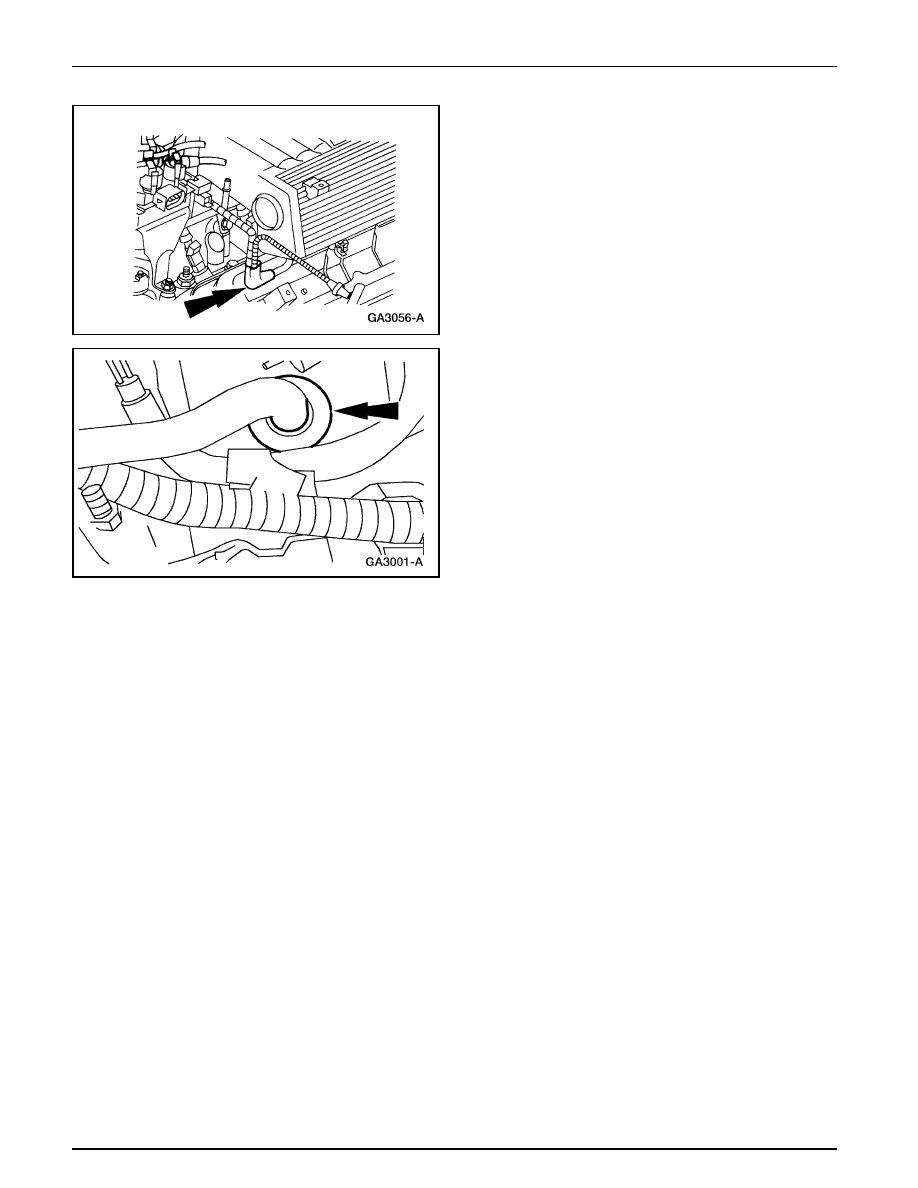

Acople la conexión de vacío de admisión superior y la
tubería de expurgue VMV.

REPARACION EN EL VEHICULO (Continuación)

4.

Conecte el tubo de ventilación del cigüeñal (6758), y las
dos mangueras del calefactor del PCV.

5.

Conecte la tubería de suministro de vacío al servofreno
en la conexión de la admisión superior izquierda trasera.

Motor— 5.0L

303-01C-26

303-01C-26

6.

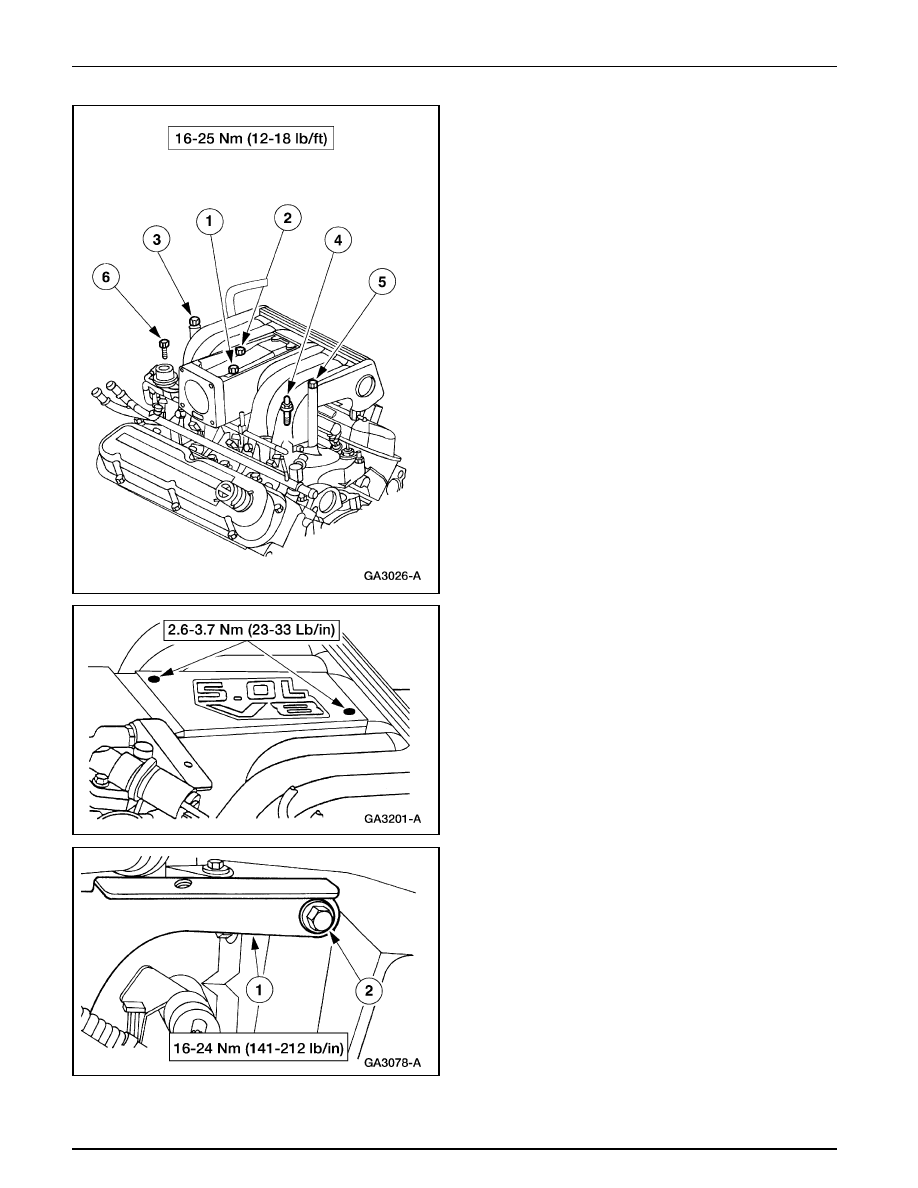

Apriete los pernos en la secuencia indicada.

REPARACION EN EL VEHICULO (Continuación)

7.

Instale la tapa del múltiple superior y apriete los tornillos.

8.

Instale el soporte del cable del acelerador.

1

Sitúe el soporte del cable del acelerador.

2

Instale el tornillo.
