Ford Explorer / Mercury Mountaineer. Manual - parte 269

Motor — 4.0L SOHC

303-01B-139

Pistón (Continuación)

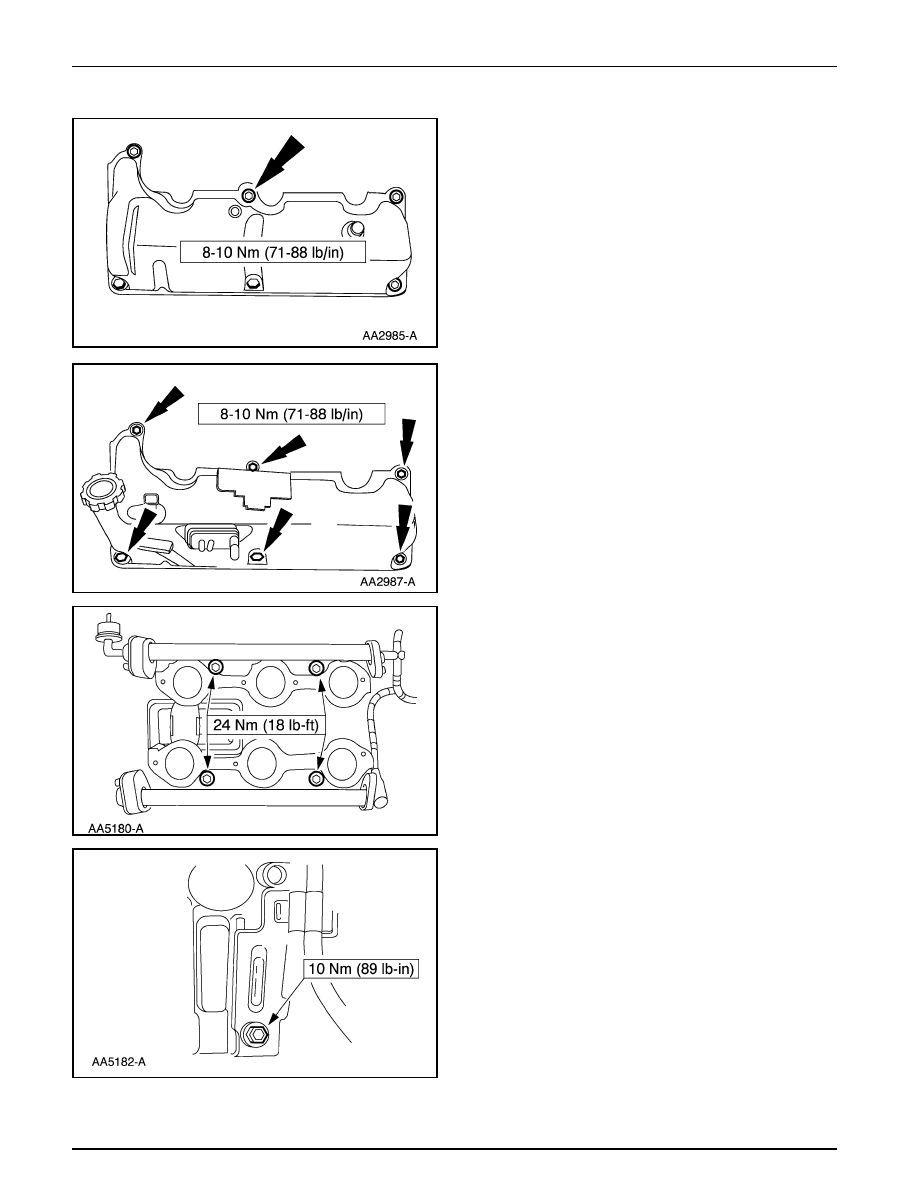

100. Coloque en posición la tapaválvulas LD (6582) e instale

los pernos.

101. Coloque en posición la tapaválvulas LI e instale los

pernos.

102. Coloque en posición el múltiple (9F792) de alimentación

de la inyección de combustible e instale los pernos.

103. Coloque en posición el soporte del conducto inferior de

combustible e instale el perno.

Motor — 4.0L SOHC

303-01B-140

Pistón (Continuación)

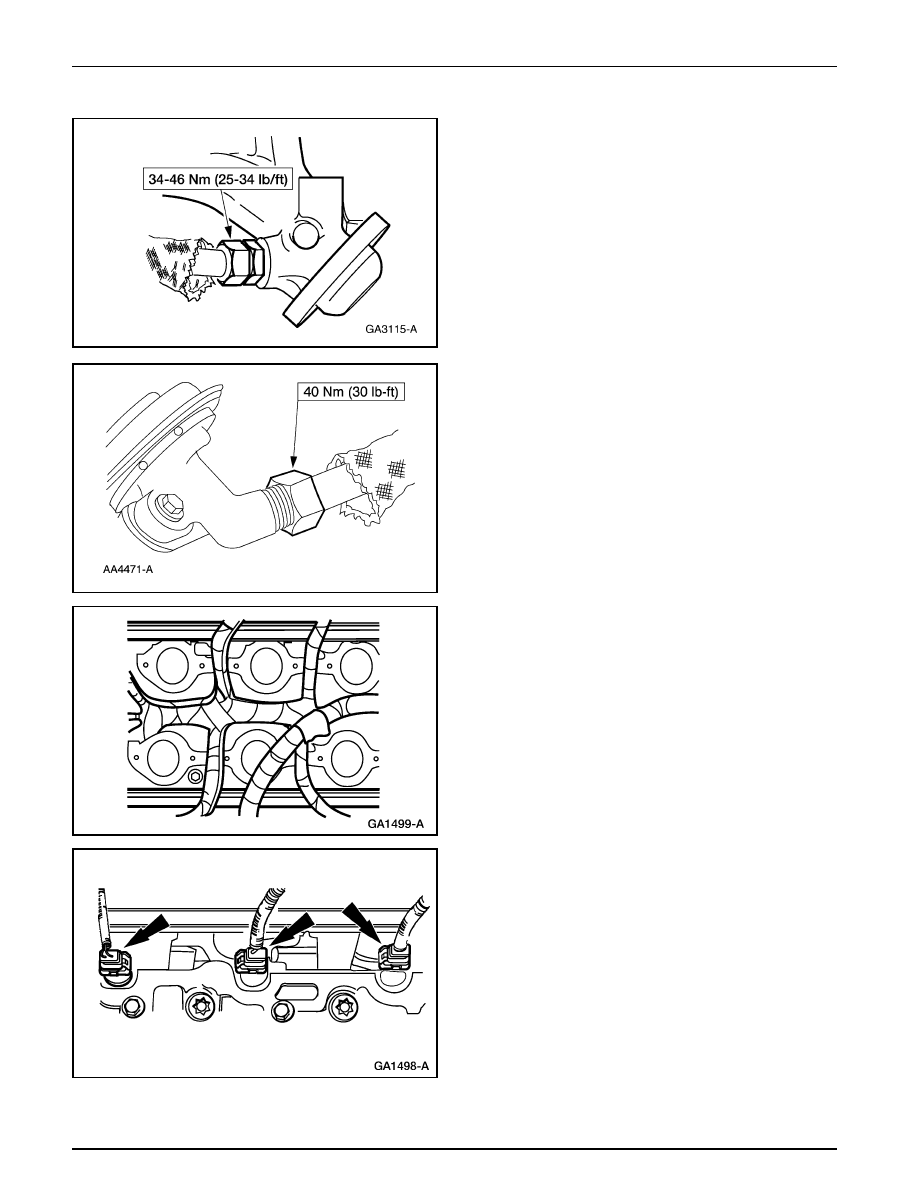

104. Conecte el tubo (9D477) de la válvula EGR al múltiple

de escape.

105. Conecte a la válvula EGR (9D475) el tubo de la válvula

EGR al múltiple de escape.

106. Instale el cableado (9D930) de la alimentación de

combustible.

107. Conecte los conectores eléctricos LD de los inyectores

de combustible.

Motor — 4.0L SOHC

303-01B-141

Pistón (Continuación)

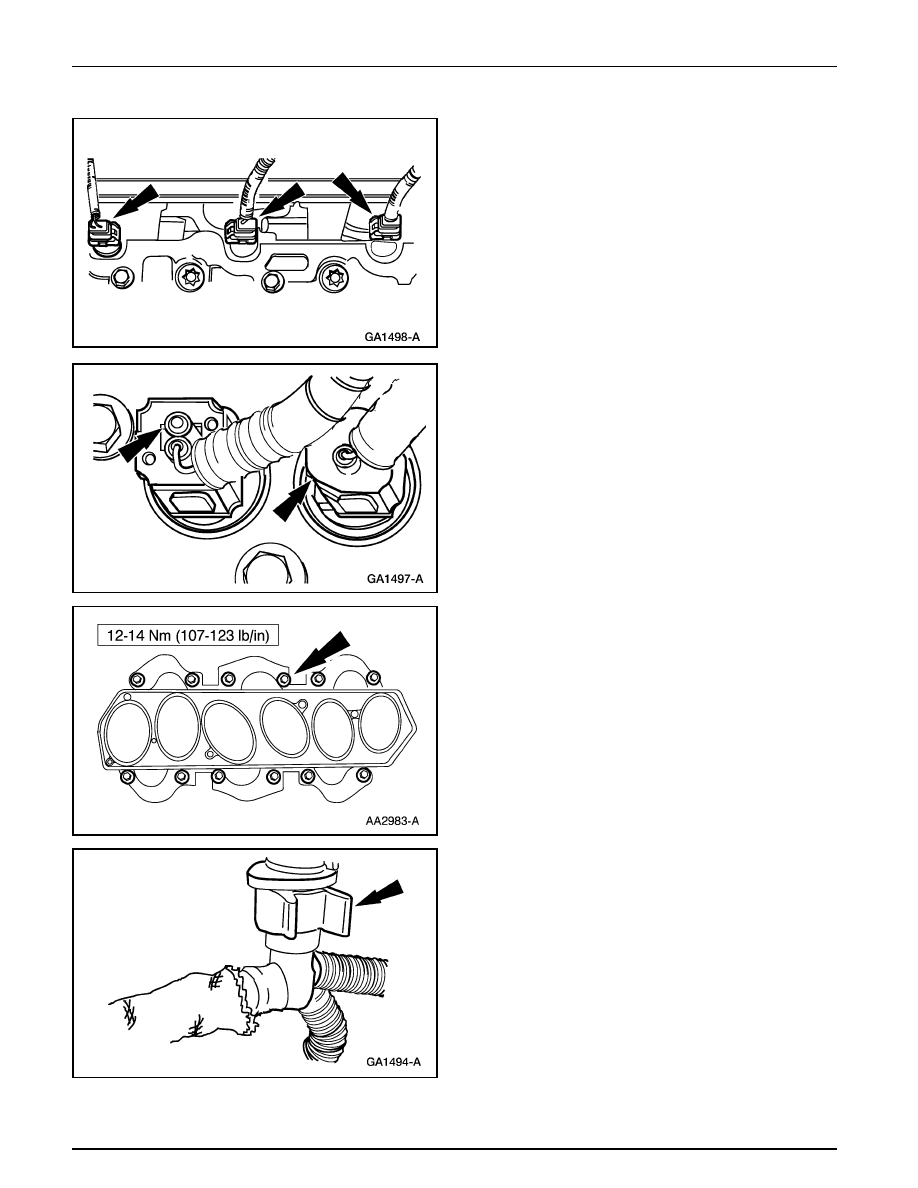

108. Enchufe los conectores eléctricos LI de los inyectores

de combustible.

109. Conecte la unidad transmisora (10884) del indicador

de temperatura de agua y el sensor ECT del refrigerante
del motor (12A648).

110. Coloque en posición el múltiple (9424) inferior de

admisión e instale los pernos.

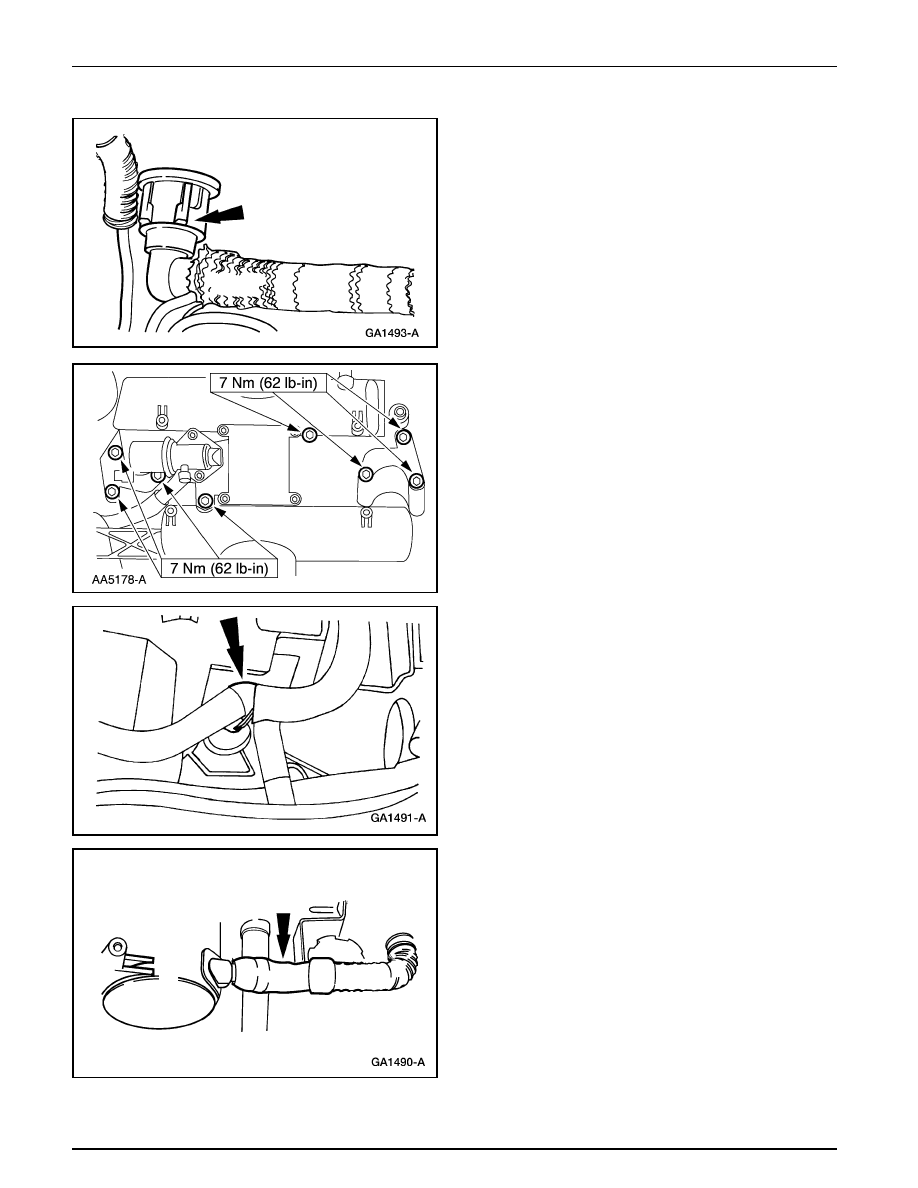

111. Conecte la manguera VMV LI.

Motor — 4.0L SOHC

303-01B-142

Pistón (Continuación)

112. Conecte la manguera VMV LD.

113. Coloque en posición el múltiple superior de admisión e

instale los 12 pernos.

114. Conecte la manguera (6853) de ventilación del cigüeñal.

115. Conecte la manguera de vacío del múltiple superior de

admisión LD
