Ford Explorer / Mercury Mountaineer. Manual - parte 270

Motor — 4.0L SOHC

303-01B-143

303-01B-143

Pistón (Continuación)

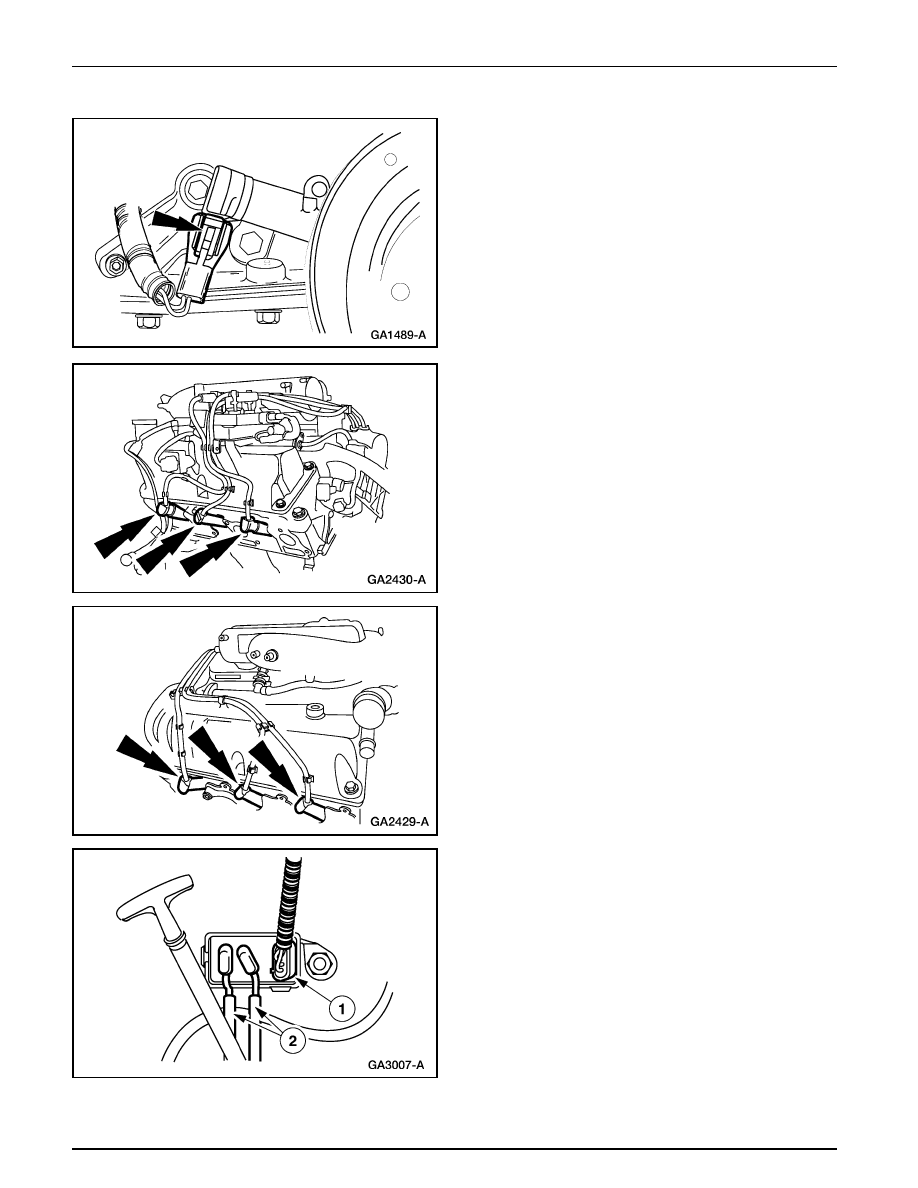

116. Conecte el conector eléctrico del sensor de posición del

cigüeñal.

117. Instale los cables de bujías LI.

118. Instale los cables de bujías LD.

119. Para conectar el transductor DPFE.

1

Enchufe el conector eléctrico.

2

Conecte las mangueras de vacío.

Motor — 4.0L SOHC

303-01B-144

303-01B-144

Pistón (Continuación)

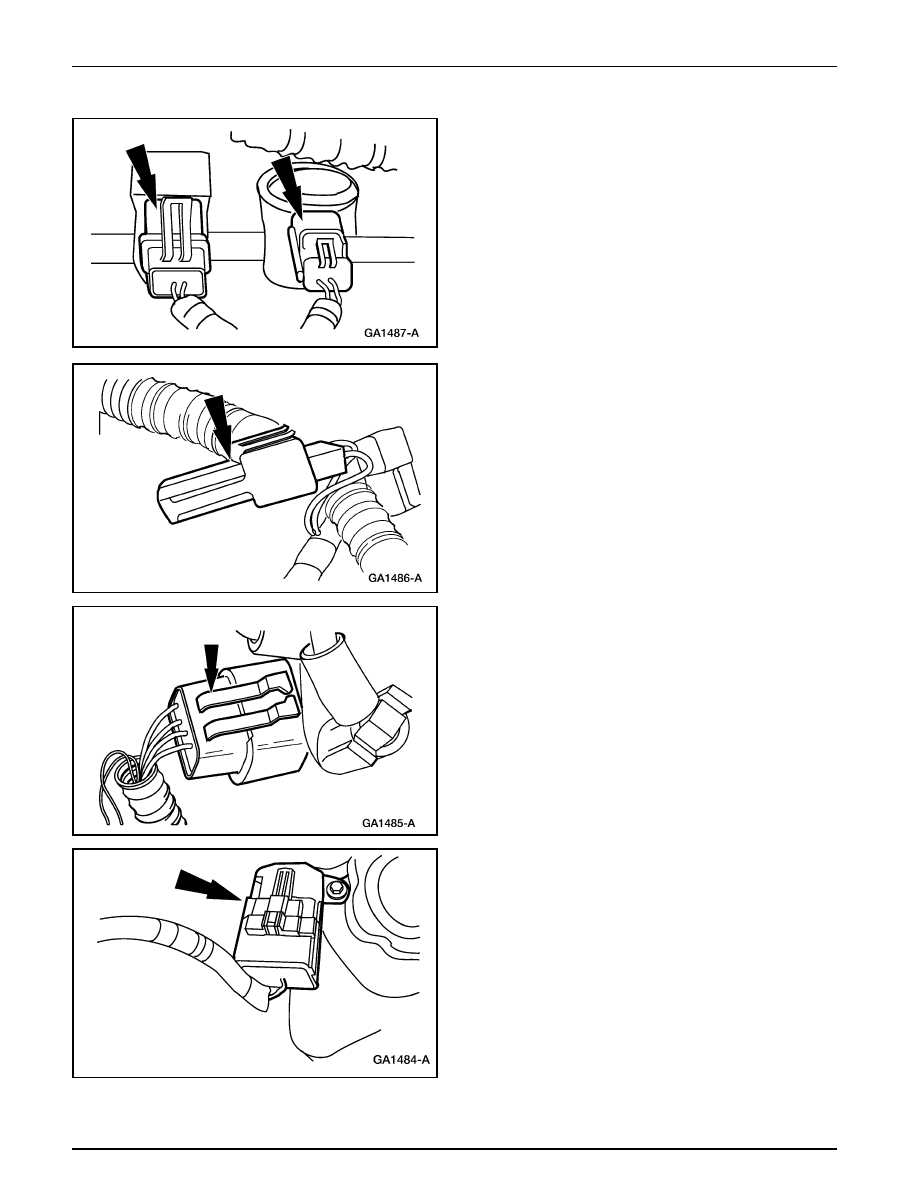

120. Conecte el regulador de vacío del motor y los conectores

eléctricos IMTV.

121. Conecte el conector eléctrico del capacitador de

interferencia de la ignición en la radio.

122. Conecte el conector eléctrico de la bobina de ignición.

123. Conecte el conector eléctrico del sensor de posición

(CMP) del árbol de levas.

Motor — 4.0L SOHC

303-01B-145

303-01B-145

Pistón (Continuación)

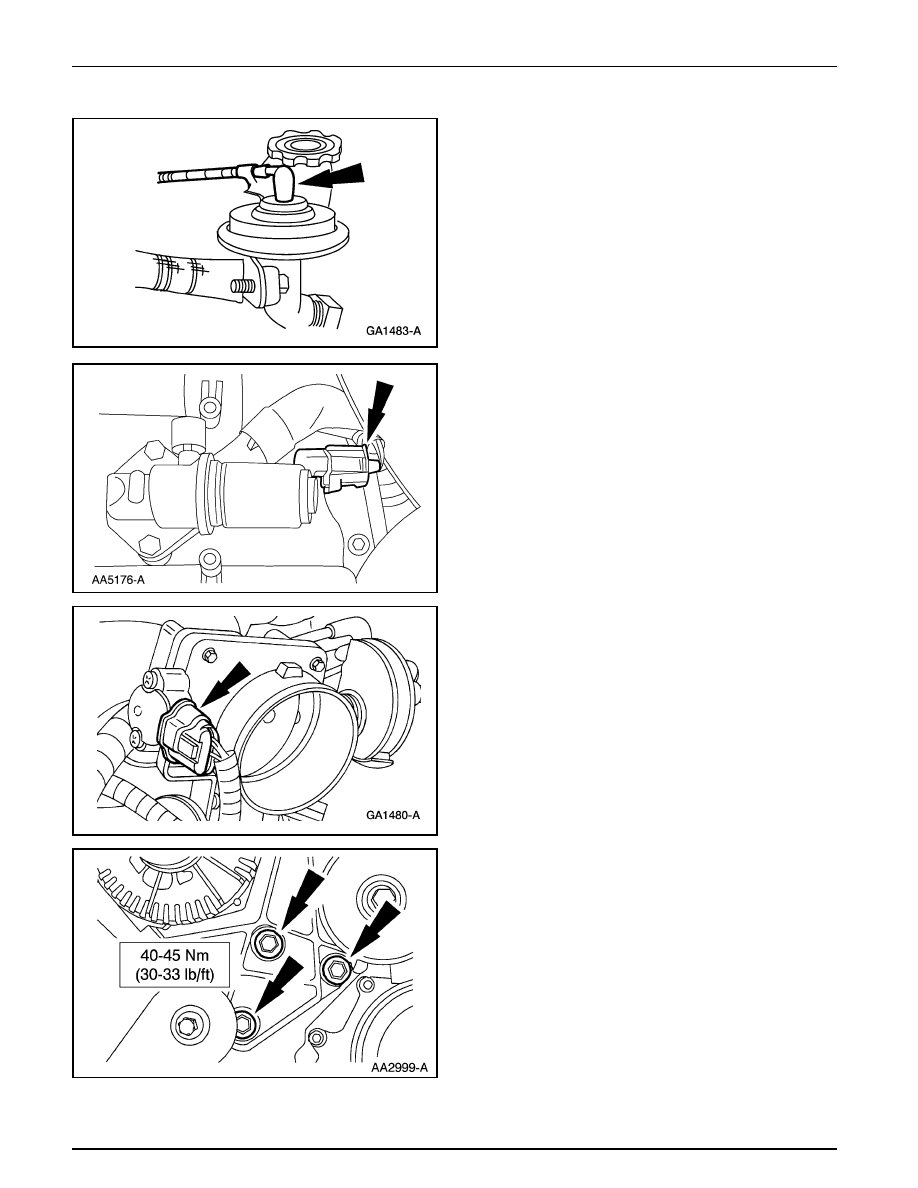

124. Conecte la manguera de vacío de la válvula EGR.

125. Conecte el conector eléctrico del IAC.

126. Conecte el conector eléctrico del sensor de posición del

acelerador.

127. Coloque en posición el soporte (10153) de montaje del

generador e instale los pernos.

Motor — 4.0L SOHC

303-01B-146

303-01B-146

Pistón (Continuación)

128. Coloque en posición el soporte accesorio e instale los

pernos.

129. Para instalar la correa (8620).

1

Gire el tensor de la correa (6B209) en sentido
antihorario.

2

Coloque en posición la correa.

Motor

Motor

Instalación

1.

Use un elevador de piso para alzar y colocar el motor en
posición.

Eslabones de Alzada del Motor
303-D030 (D81L-6001-D)
o su equivalente

Barra Separadora
303-D089 (D93P-6001-A3)
o su equivalente

Herramientas Especiales
