Motor — 4.0L SOHC

303-01B-135

303-01B-135

Pistón (Continuación)

84.

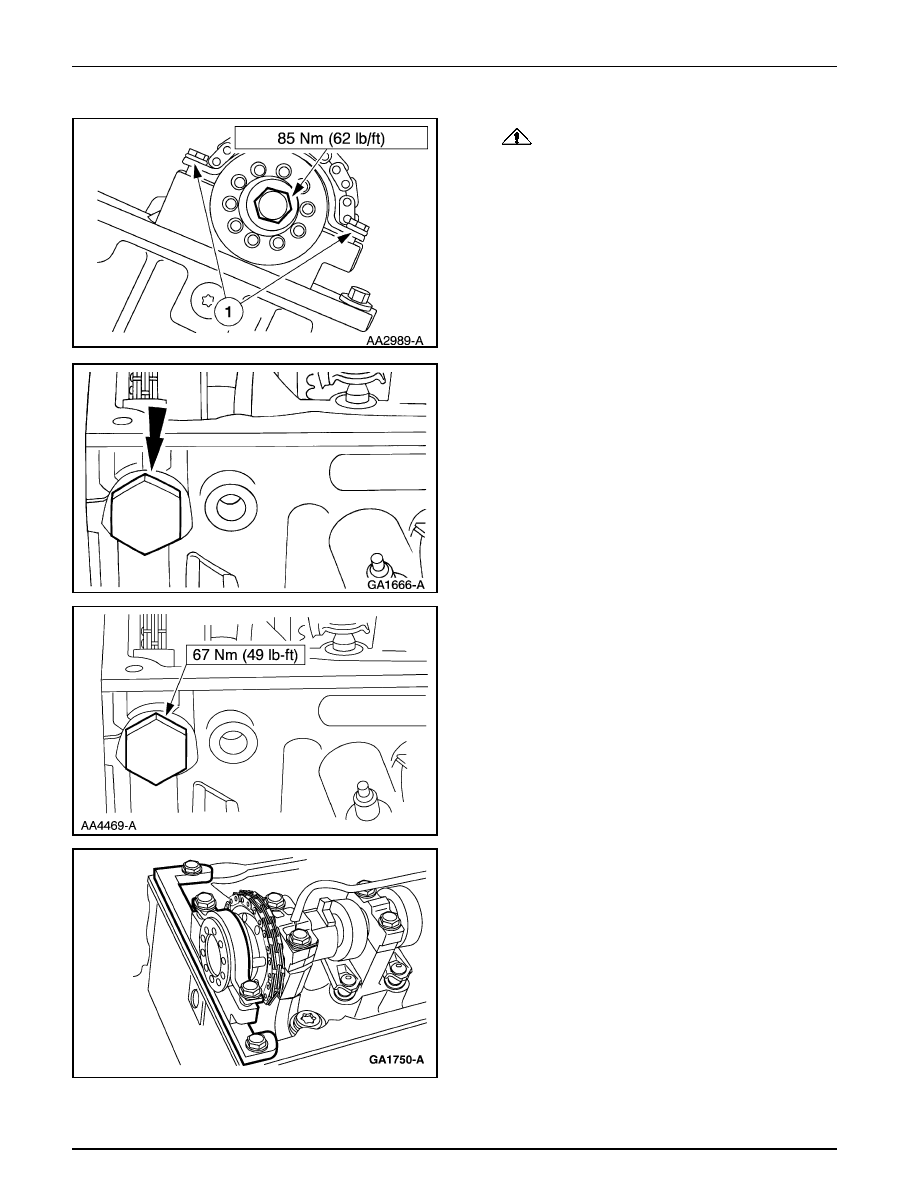

PRECAUCIÓN: El perno del piñón del árbol

de levas tiene rosca izquierda.

Apriete el perno.

1

Apriete los pernos en la Herramienta de Colocación/
Sujeción del Engranaje del Árbol de Levas.

2

Apriete el perno.

85. Retire la Herramienta Tensora de la Cadena de

Sincronización.

86. Instale el tensor hidráulico LD del árbol de levas.

87. Retire la Herramienta de Colocación/Sujeción del

Engranaje del Árbol de Levas.

Motor — 4.0L SOHC

303-01B-136

303-01B-136

Pistón (Continuación)

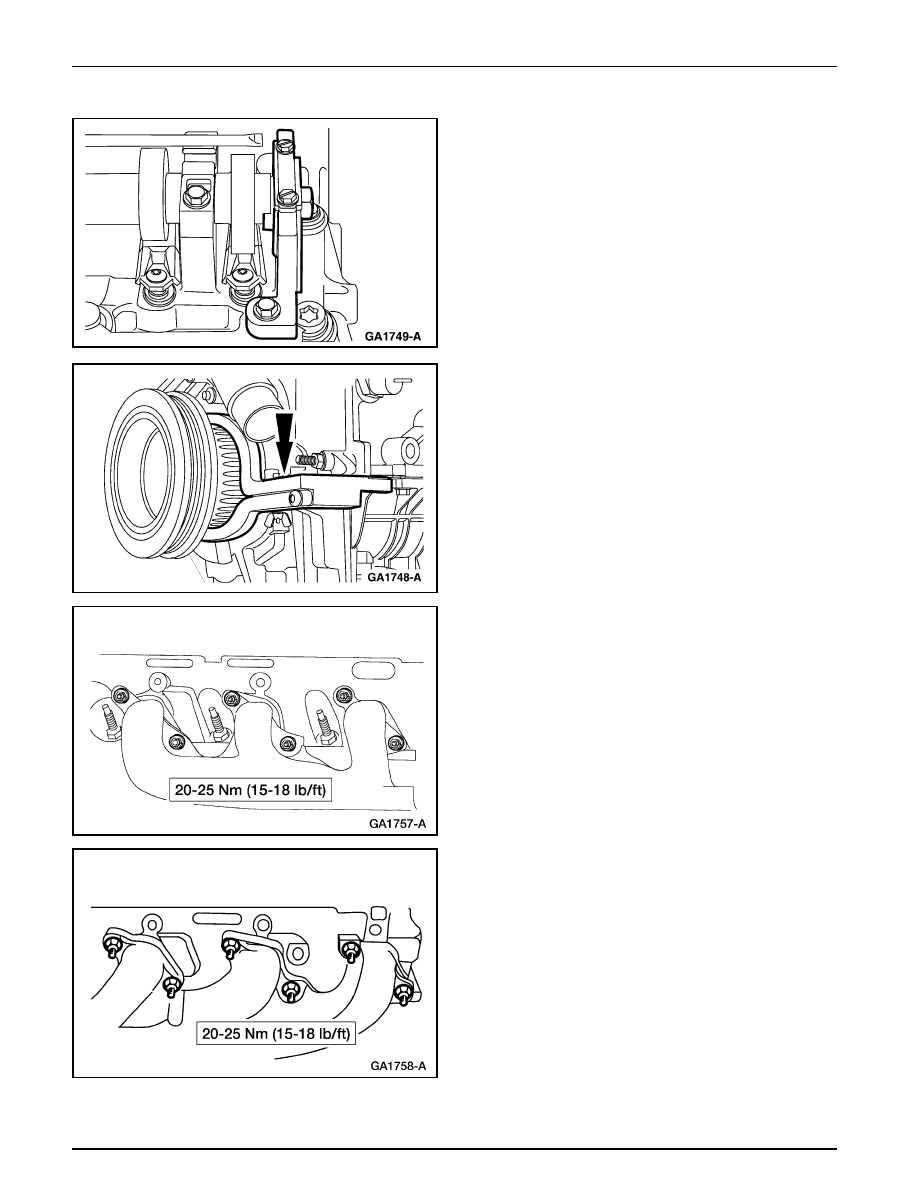

88. Retire la Herramienta de Sujeción del Árbol de Levas.

89. Retire la Herramienta de Sujeción del Cigüeñal.

90. Coloque en posición el múltiple de escape LI (9430) e

instale las tuercas.

91. Coloque en posición el múltiple de escape LD e instale

las tuercas.

Motor — 4.0L SOHC

303-01B-137

303-01B-137

Pistón (Continuación)

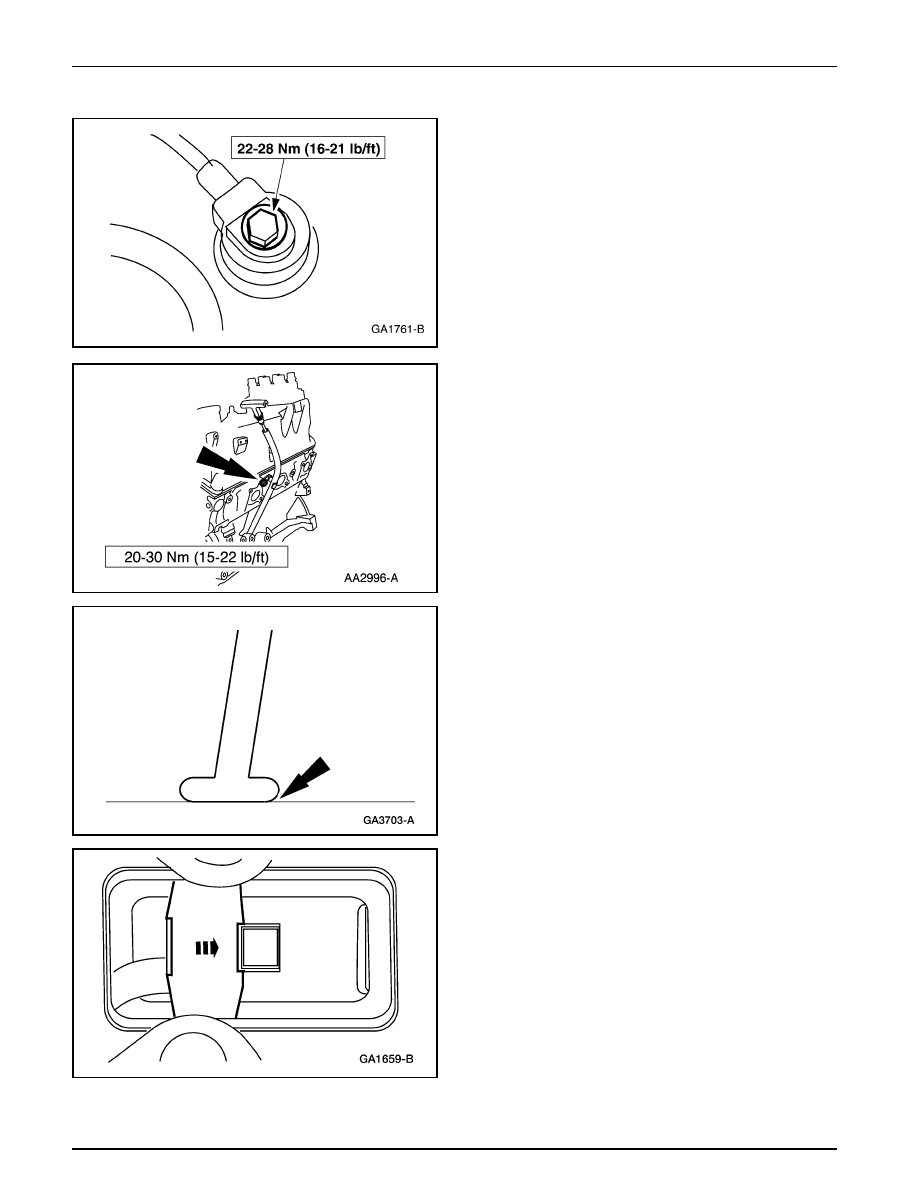

92. Nota: Antes de instalar, use Limpiador de Superficies de

Metal F4AZ-19A536-A o su equivalente que cumpla con
la especificación Ford WSE-M5B392-A.

Instale el sensor de pistoneo.

93. Coloque en posición el tubo indicador del nivel (6754)

de aceite e instale el perno.

94. Nota:  El tubo indicador del nivel de aceite no está

instalado al ras con el bloque de cilindros; de otra forma
pueden ocurrir lecturas falsas del nivel de aceite.

Asegúrese que el tubo indicador del nivel de aceite esté
al ras con el bloque de cilindros.

95. Instale el separador de ventilación del cárter del motor.

Motor — 4.0L SOHC

303-01B-138

303-01B-138

Pistón (Continuación)

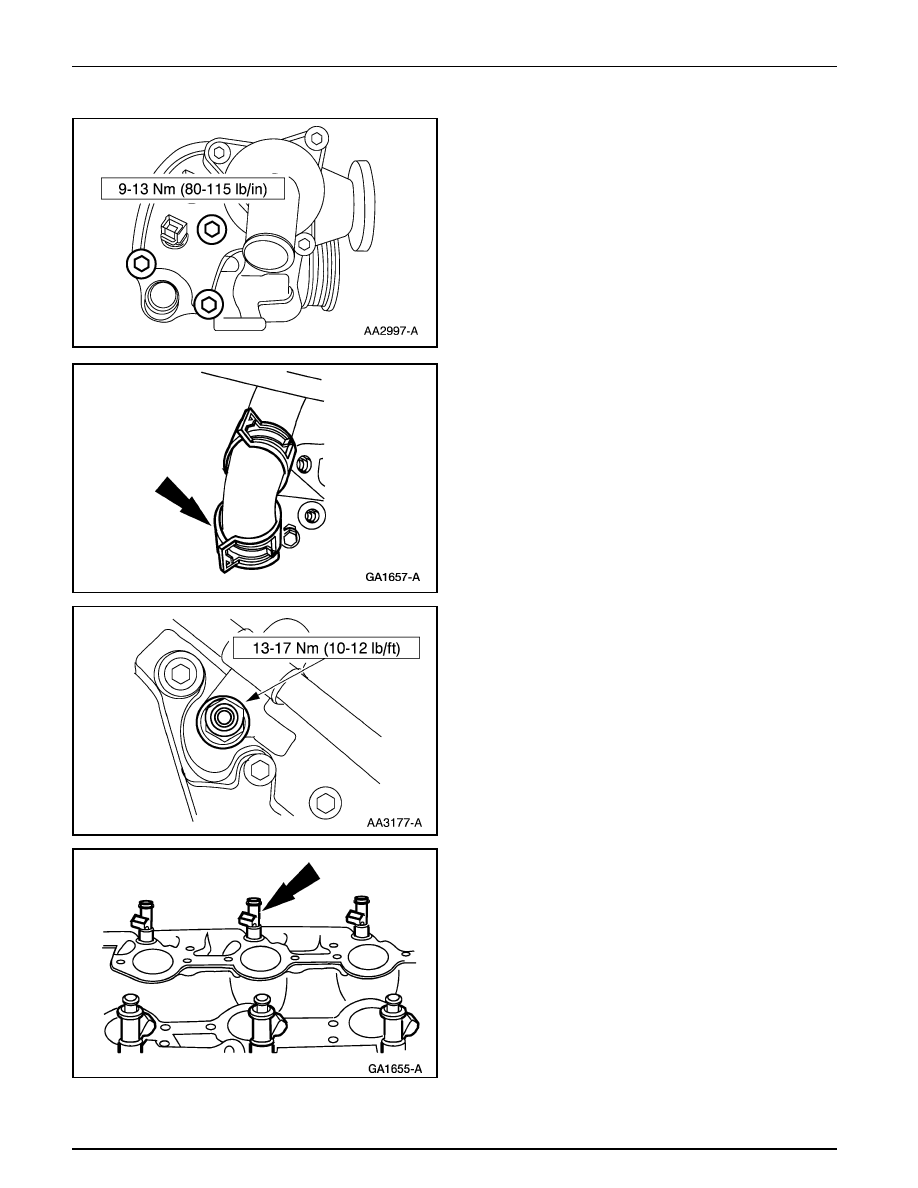

96. Coloque en posición el alojamiento del termostato e instale

los pernos.

97. Comprima las abrazaderas y colóquelas en su lugar.

98. Coloque en posición el soporte de la manguera VMV e

instale la tuerca.

99. Al instalar las inyectores de combustible.

•

Lubrique el O-ring del inyector de combustible con
Aceite de Motor Super Premium SAE 5W30 XO-
5W30-QSP o su equivalente que cumpla con la
especificación Ford WSS-M2C153-G.
