Ford Explorer / Mercury Mountaineer. Manual - parte 267

Motor — 4.0L SOHC

303-01B-131

303-01B-131

Pistón (Continuación)

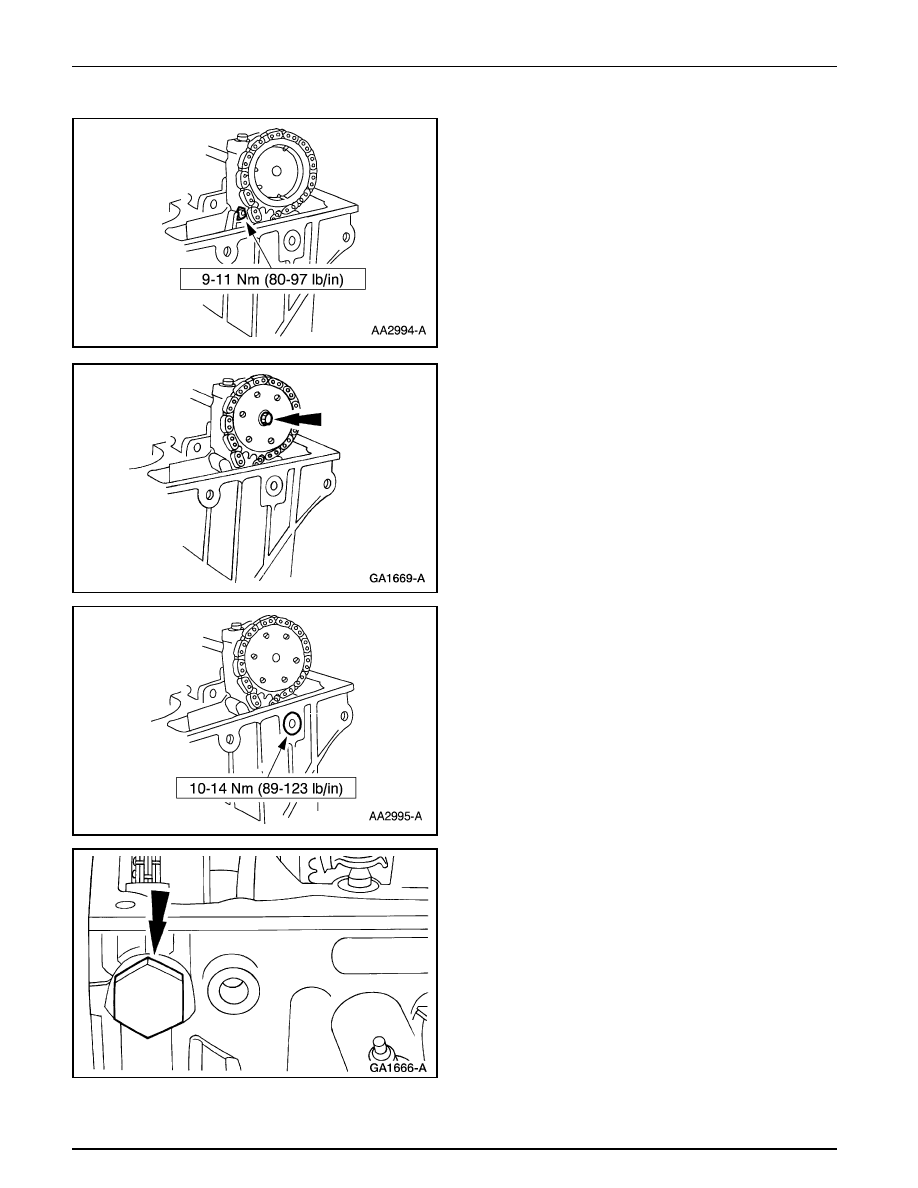

68. Instale el perno.

69. Nota: El piñón del árbol de levas debe girar libremente

sobre el mismo. NO APRIETE el perno.

Instale el perno.

70. Instale el perno.

71. Instale, sobre la culata LI, la Herramienta Tensora de la

Cadena de Sincronización.

Motor — 4.0L SOHC

303-01B-132

303-01B-132

Pistón (Continuación)

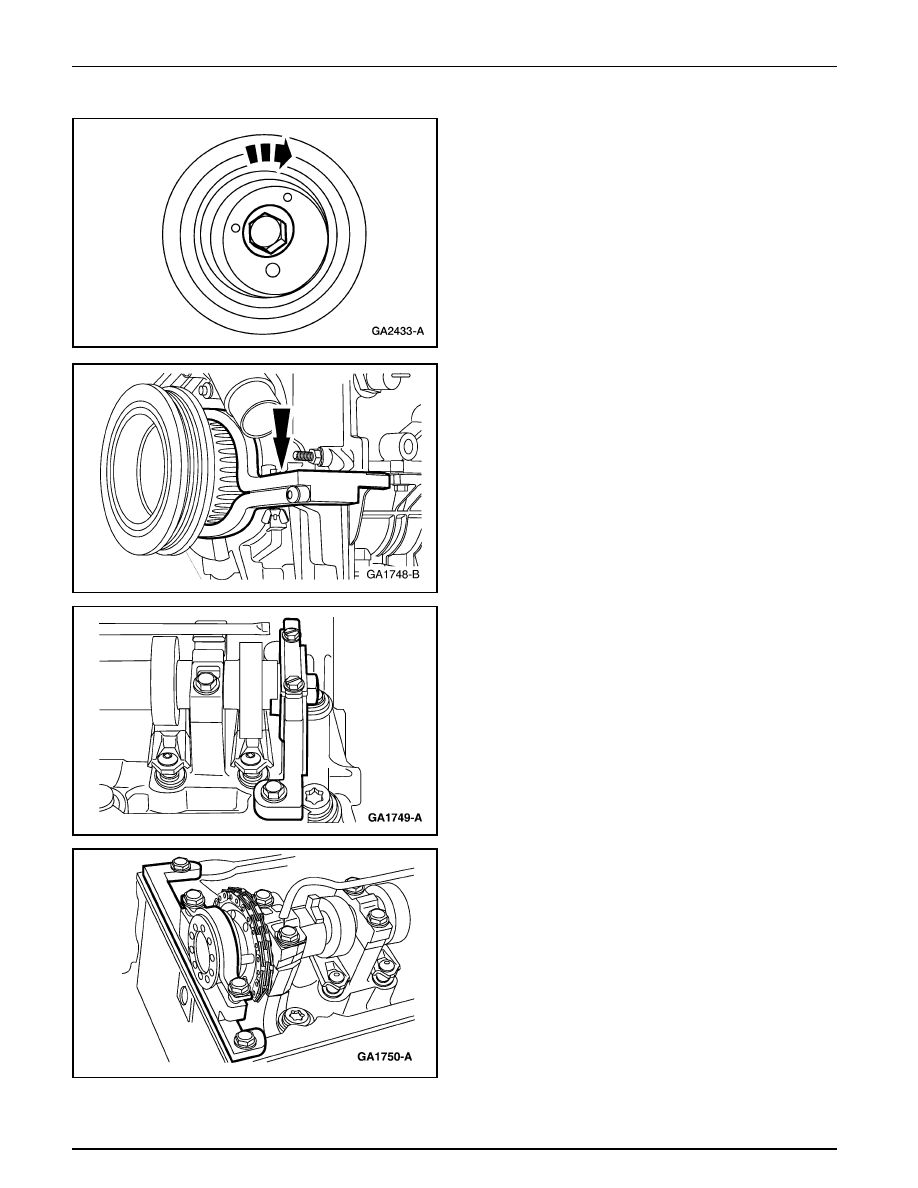

72. Gire una vez al cigüeñal.

73. Nota: La Herramienta de Sujeción del Cigüeñal se debe

instalar al ras con la parte trasera del damper.

Coloque el cigüeñal con el cilindro número uno en punto
muerto superior (TDC) e instale la Herramienta de
Sujeción del Cigüeñal.

74. Nota: Las ranuras de sincronización del árbol de levas

están fuera del centro y por debajo de las líneas centrales
de los árboles de levas.

Coloque en posición las ranuras de sincronización del
árbol de levas para poder colocar la Herramienta de
Colocación/Sujeción y coloque la herramienta en la culata.

75. Instale la Herramienta de Colocación/Sujeción del

Engranaje del Árbol de Levas en la culata izquierda.

Motor — 4.0L SOHC

303-01B-133

303-01B-133

Pistón (Continuación)

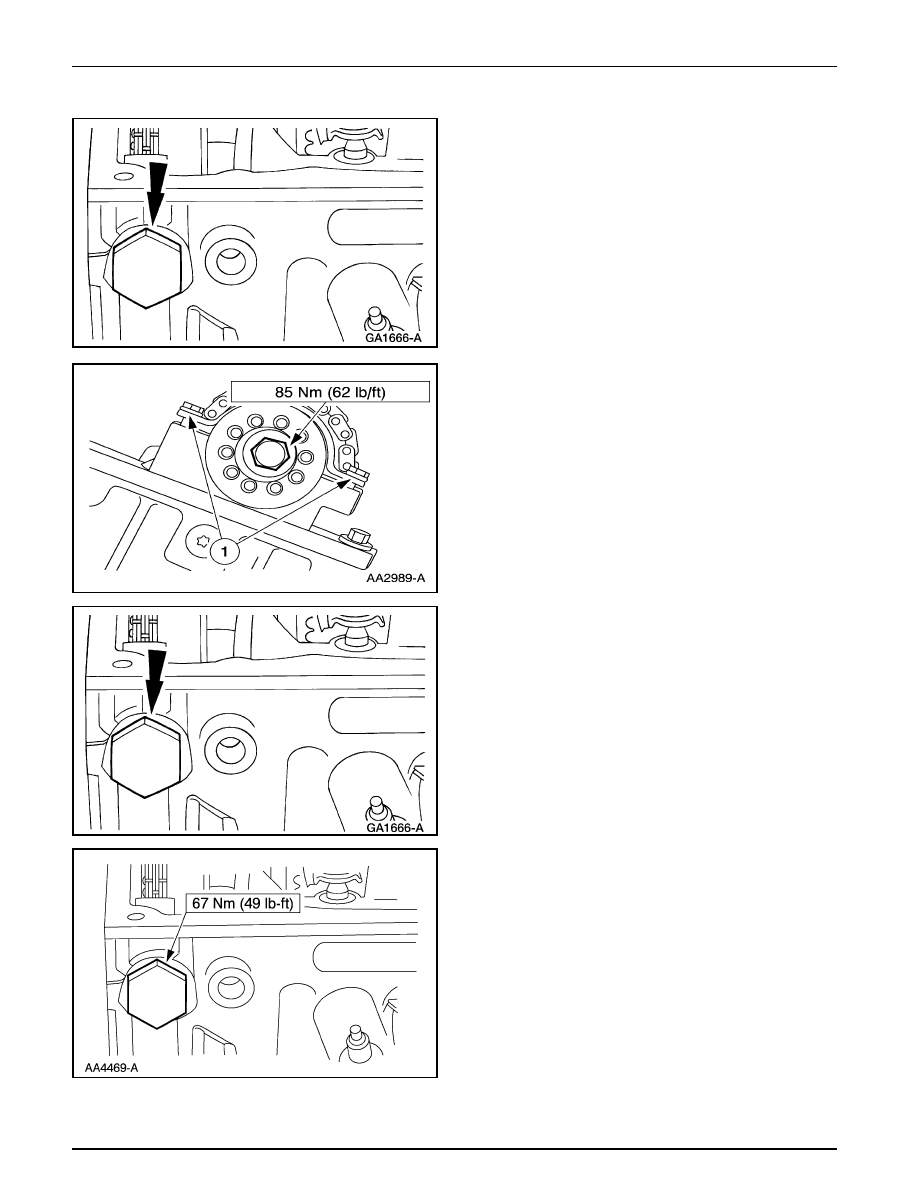

76. Instale la Herramienta Tensora de la Cadena de

Sincronización en la culata derecha.

77. Para apretar el perno.

1

Apriete los pernos de la Herramienta de Colocación/
Sujeción del Árbol de Levas.

2

Apriete el perno.

78. Retire la Herramienta Tensora de la Cadena de

Sincronización.

79. Instale el tensor hidráulico LI del árbol de levas.

Motor — 4.0L SOHC

303-01B-134

303-01B-134

Pistón (Continuación)

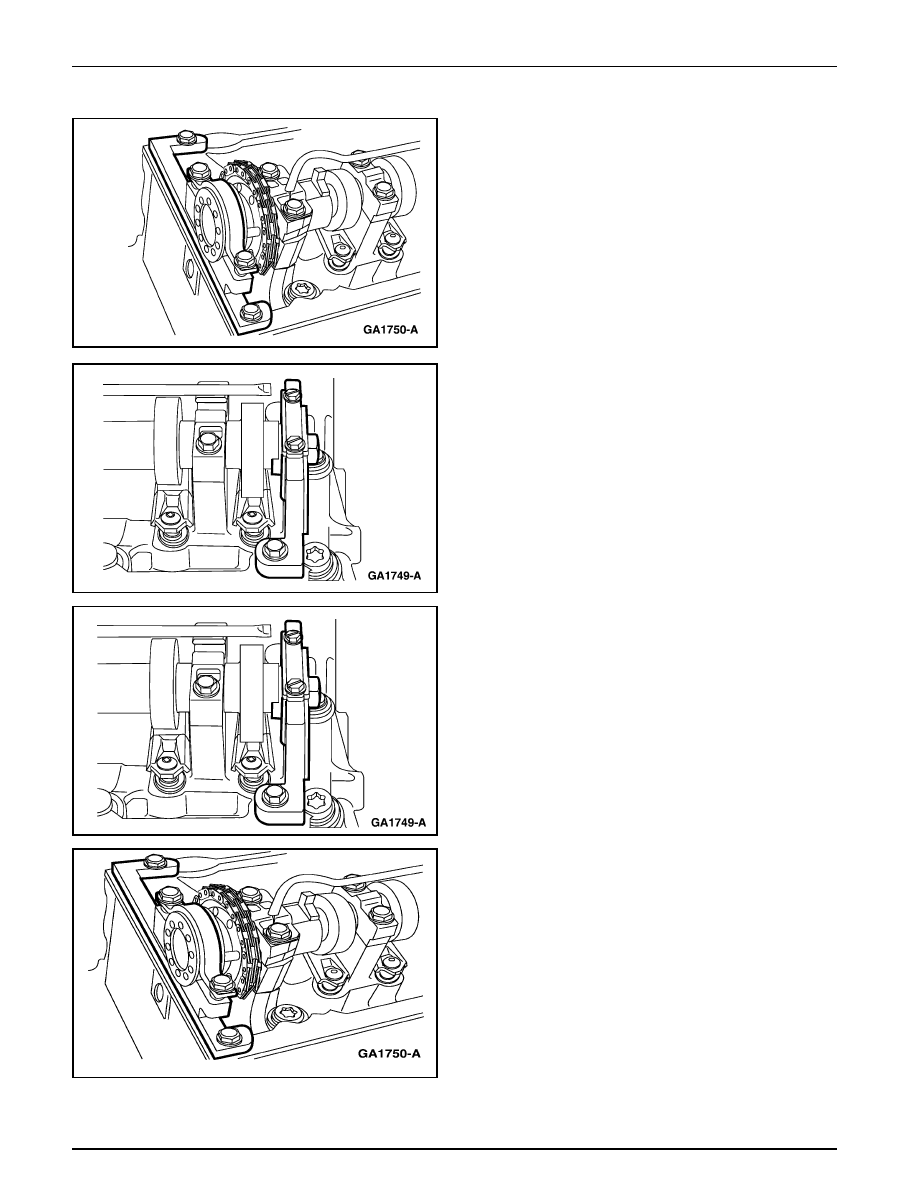

80. Retire la Herramienta de Colocación/Sujeción del

Engranaje del Árbol de Levas.

81. Retire la Herramienta de Colocación/Sujeción del Árbol

de Levas.

82. Nota:  Las ranuras de sincronización del árbol de levas

están fuera del centro y por debajo de la línea central de
los árboles de leva.

Coloque en posición las ranuras de sujeción del árbol de
levas para calzar correctamente la Herramienta de
Sujeción del Árbol de Levas y coloque en posición y
asegure la herramienta sobre la culata LD.

83. Instale y asegure la Herramienta de Colocación/Sujeción

del Engranaje del Árbol del Levas sobre la culata LD.
